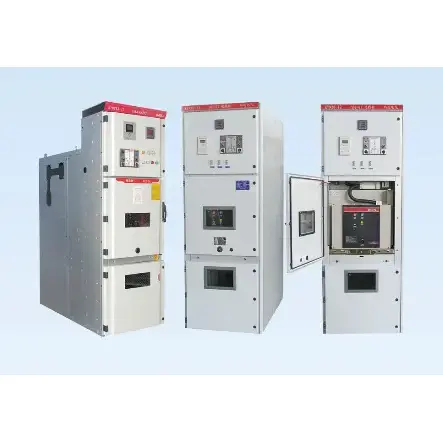

Nyitott kapcsolóeszköz fémparadással felszerelt

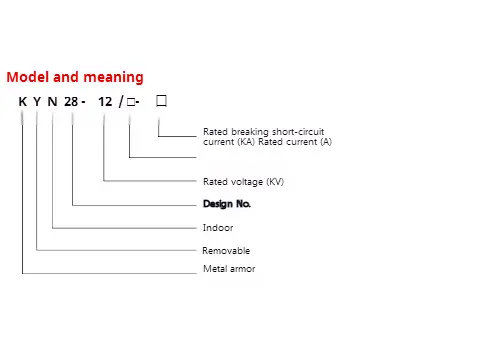

● A modell jelentése

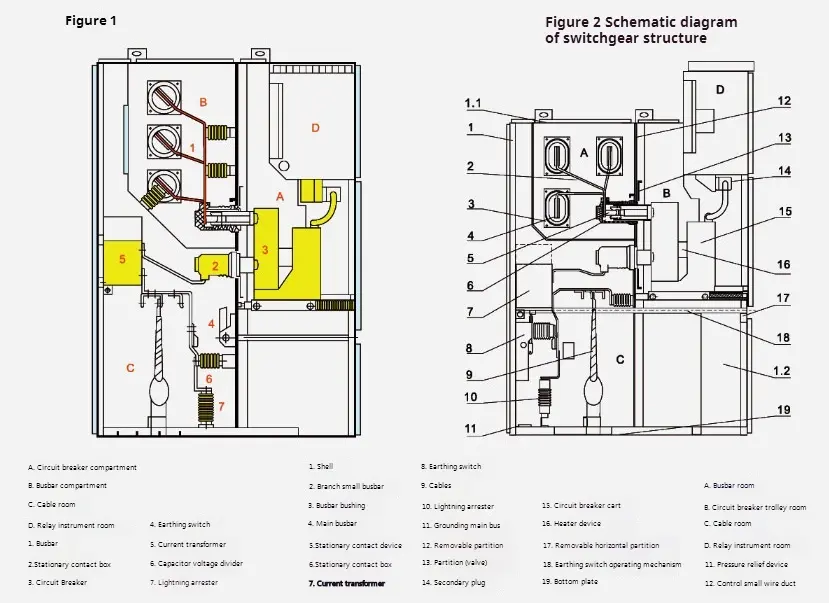

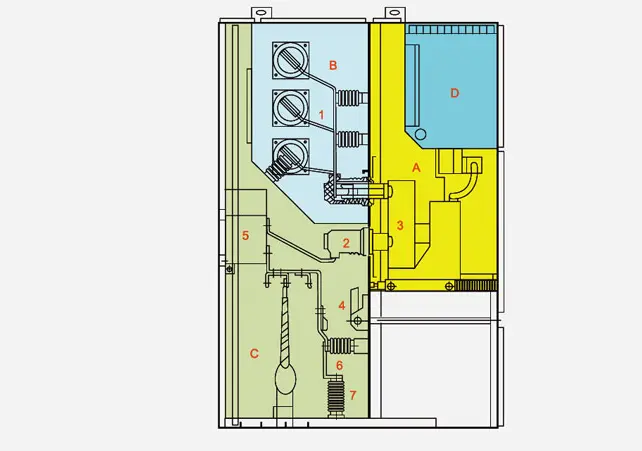

◆ A nyitott kapcsoló -eszköz vázlatos diagramja, fémpáncélozási struktúrával felszerelve

◆ Szabványok

KYN28-12 Típusú nyitott kapcsolóeszköz, fémparadással felszerelt, megfelel a következő szabványoknak ：

1. EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

A fémpáncélással felszerelt nyitott kapcsolóberendezés két részből áll: egy rögzített szekrényből és egy rajzolható alkatrészből (röviden kézi kocsi). A fémpáncélással felszerelt nyitott kapcsolóeszköz és az egyes funkcionális egységek partícióit alumínium-cink bevonatú acéllemezek csavarják. A héjának védelmi szintje eléri az IP4X -et, és az egyes rekeszek partíciós táblája és megszakító ajtajának védelmi szintje P2X, amikor kinyitják. A KYN28-12 típusú nyitott kapcsolóeszközt, amelyet fémpáncélozással felszereltek, VS1, Zn 12V típusú vákuum-megszakító kézi kocsi és VD4 típusú vákuum-megszakító kézi kocsival, valamint az ABB Company által gyártott VC típusú vákuumkontaktorral felszerelhető, amelyet párhuzamos szekrényként lehet telepíteni, vagyis hátulsó elrendezésben. A Divece elöl telepíthető és hibakeresési, így a falhoz is be lehet szerelni. A falhoz való telepítés legnagyobb előnye, hogy megtakaríthatja a padlót. Ezenkívül a fal nélkül telepíthető, azaz kétoldalas karbantartási típus. A kettő belső szerkezetének elrendezése következetlen, és előnye a kényelmes karbantartás.

◆ héj és partíció

A fémpáncélással felszerelt nyitott kapcsoló-eszköz héja és partíciója kiváló minőségű, importált alumínium bevonatú cink acéllemezekből készül, amelyeket a CNC szerszámok meghajlása után csavaroztak, így az összeszerelt kapcsolószekrény képes fenntartani az egységességet. Erős korrózióállósággal és oxidációs ellenállással rendelkezik, és nagyobb mechanikai szilárdsággal rendelkezik, mint ugyanazon acéllemez. A kapcsolószekrényt kézi kocsi szobára (megszakító rekesz), buszterületre, kábelszobára és relé műszerszobára (alacsony feszültségű helyiségre) osztják. Az egyes egységek héja függetlenül földelhető.

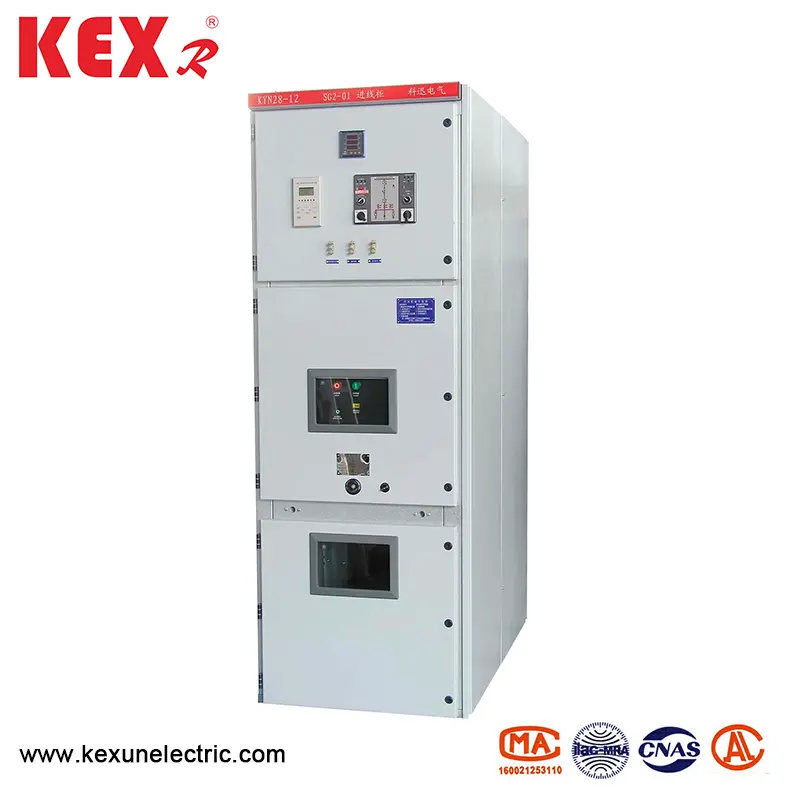

◆ A termék áttekintése

A fémpáncélással felszerelt nyitott kapcsoló-eszköz héja és partíciója alumínium-cink bevont acéllemezekből vagy acéllemezekből készül, amelyeket a CNC szerszámgépek feldolgozása és meghajlása után csavaroznak, így az összeszerelt kapcsolószekrény képes fenntartani az egységességet. Az alumínium-cink bevonatú acéllemez erős korrózió és anti-oxidáció hatásai vannak, és nagyobb mechanikai szilárdsággal rendelkezik, mint ugyanazon acéllemez. A kapcsolószekrényt kézi kocsi szobára, buszszobára, kábelszobára és relé műszerszobára osztják partíciókkal, és az egyes egységek héja független földelést mutat. A kapcsolószekrény ajtaját mind elektrosztatikus műanyaggal permetezik, hogy a felületük előnyei legyenek az ütésállóság, a korrózióállóság és a gyönyörű megjelenés előnyei (a színt a felhasználók testreszabhatják).

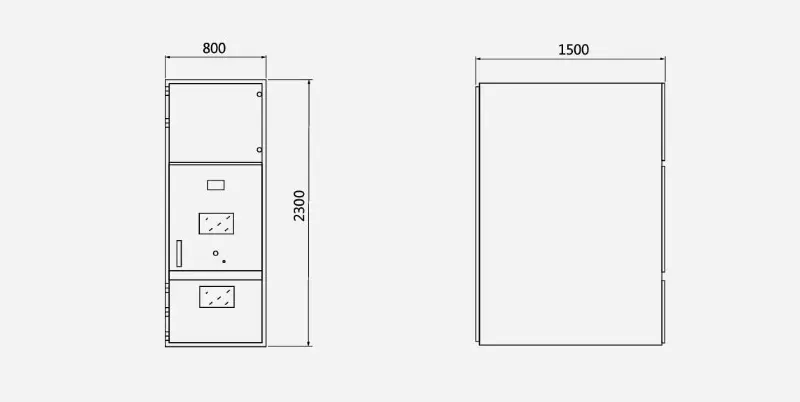

◆ A vázlat dimenziója

A fémpáncélással felszerelt nyitott kapcsoló -eszköz vázlati méreteinek megfelelője, mint a Belows ：

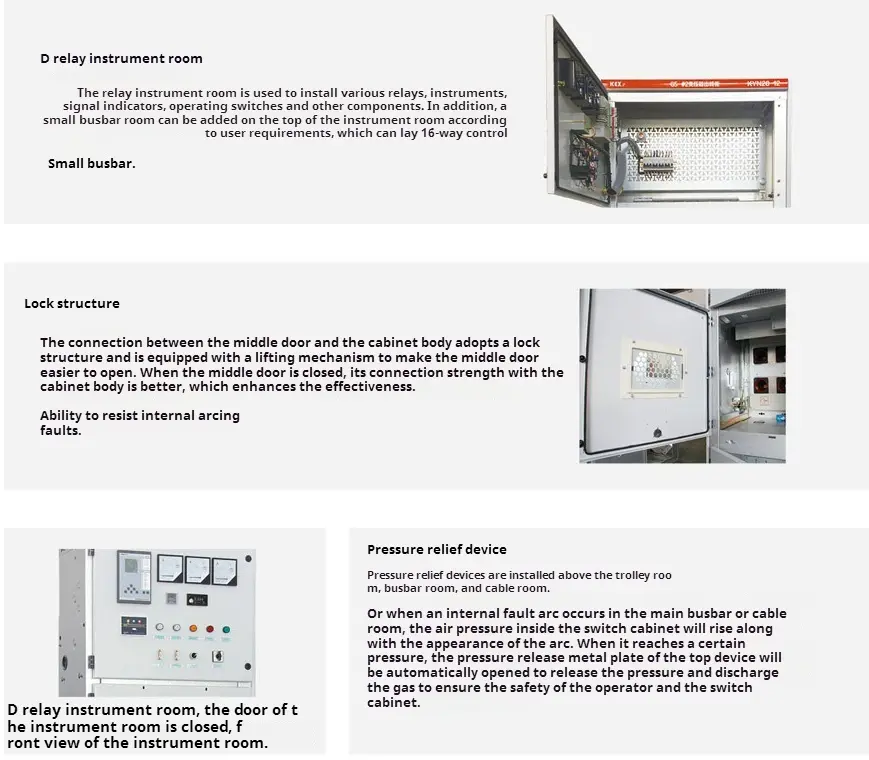

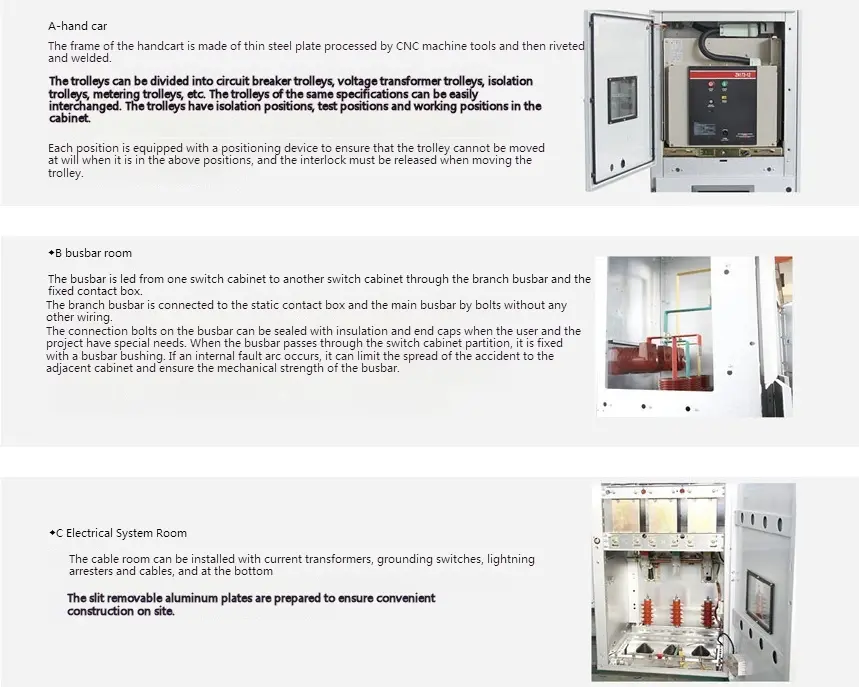

◆ Főbb alkotóelem
