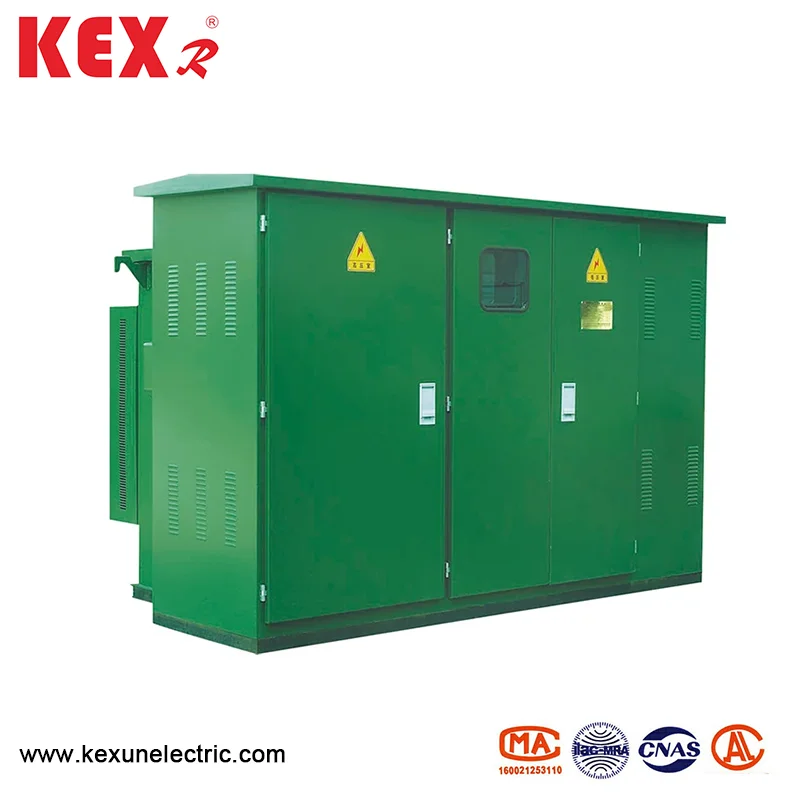

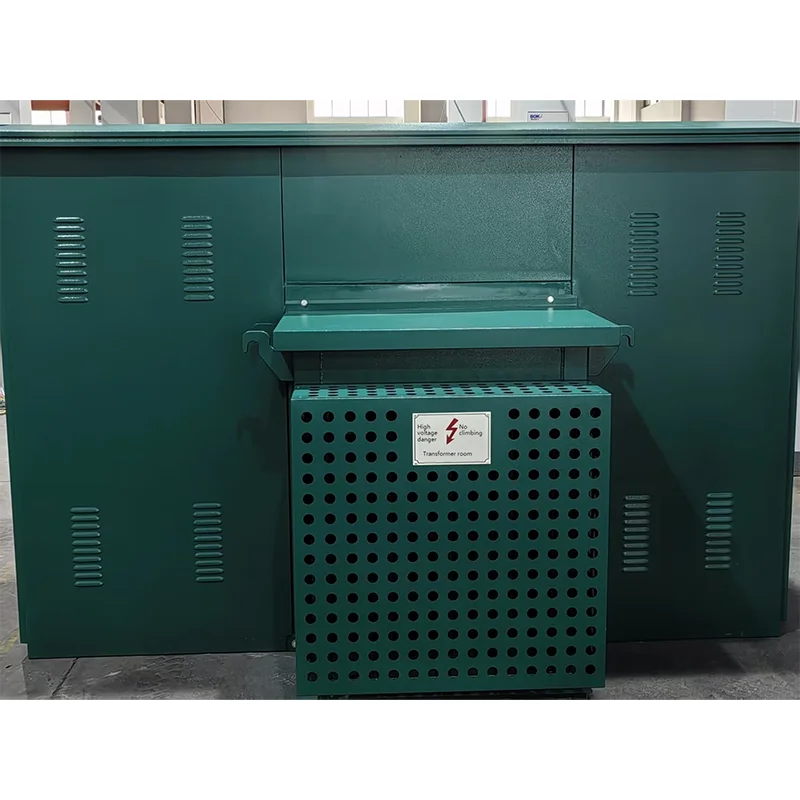

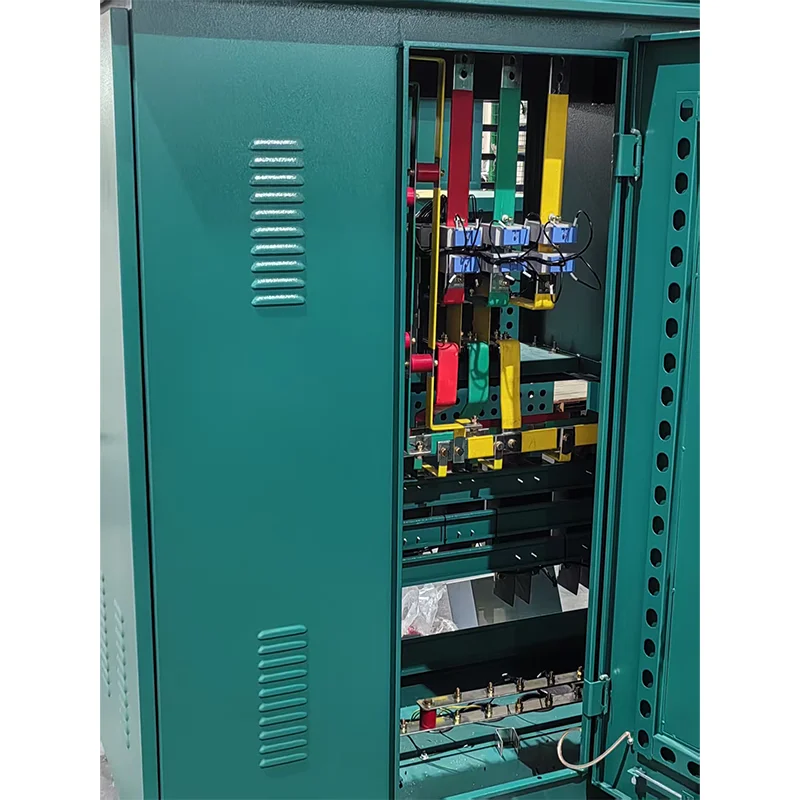

Előre telepített amerikai doboz típusú alállomás

● A termékszerkezet jellemzői

◆ A ZBW-12 előre telepített amerikai doboz típusú alállomás kompakt szerkezetű és kis hangerővel rendelkezik, amely csak körülbelül 1/3 ~ 1,5 a hazai európai doboztranszformátorhoz, ugyanolyan kapacitással, ezáltal jelentősen csökkentve a padlóterületet.

◆ Az alállomás teljesen lezárt és teljesen szigetelt szerkezetet alkalmaz, szigetelési távolság nélkül, és megbízhatóan védi a személyes biztonságot.

◆ A nagyfeszültségű vezetékek mind a gyűrűhálózathoz, mind a terminálhoz, rugalmas tápegységgel és nagy megbízhatósággal is használhatók.

◆ Kiváló transzformátor teljesítmény: alacsony veszteség, alacsony zaj és alacsony hőmérséklet -emelkedés; Erős túlterhelési kapacitás, rövidzárlat ellenállás és ütés ellenállás.

◆ Tartsa be mindenféle alacsony feszültségű adagolási követelményt, amelyet a séma szerint lehet kiválasztani vagy önmagában megtervezni.

● Műszaki paraméterek táblázat

● biztosíték

Az előre telepített amerikai doboz típusú alállomás nagyfeszültségű oldalát teljes tartományvédelemmel látják el, a biztonsági védelem és a plug-in biztosíték sorozat összekapcsolásával, amely elvileg egyszerű, gazdaságos és megbízható; A tartalék védelmi biztosíték egy olajjal kötött, nagyfeszültségű áramkorlátozó biztosíték, nagy törési kapacitással. Csak akkor, ha a transzformátor belsőleg meghibásodik, a plug-in biztosítékot kettős érzékeny biztosítékkal kell felszerelni, amely az áram és a hőmérséklet kettős védelmét biztosíthatja. Miután a kettős érzékeny biztosítékot fújják, a biztosítékmag könnyen cserélhető a helyszínen.

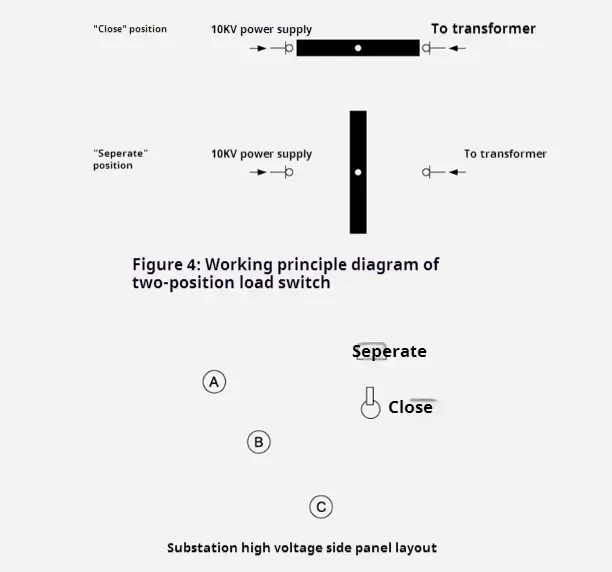

● Szerkezeti és üzemeltetési sorrend

1. Az elrendezés

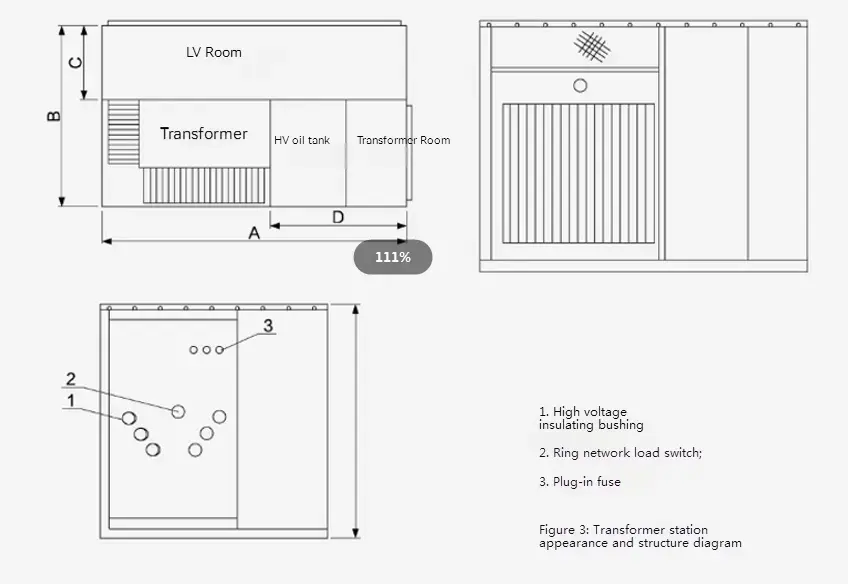

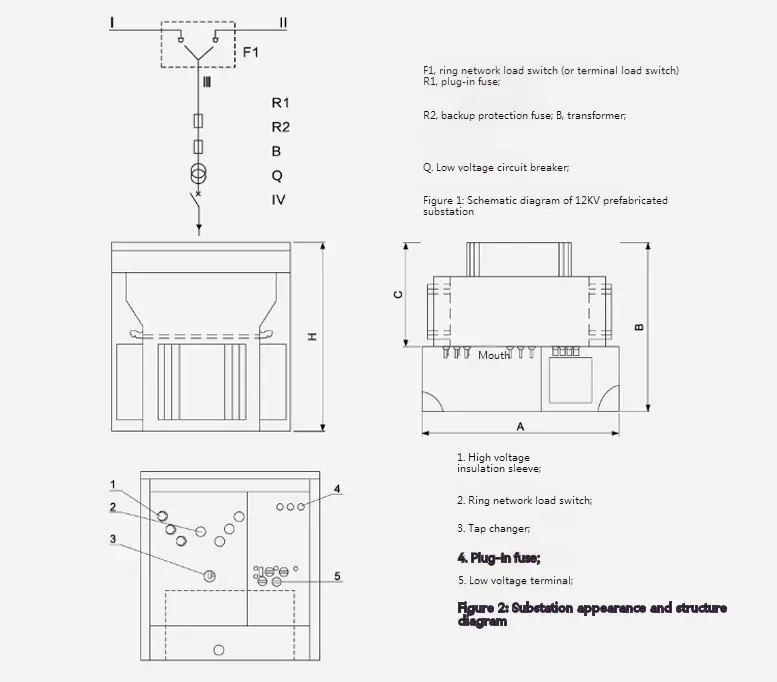

A 10kV ZBW-12 alakja és szerkezete az előre telepített amerikai doboz típusú alállomáshoz lásd a 2. és a 3. ábrát. Az olajtartályt két részre osztják: a felső rész a nagyfeszültségű olajtartály, az alsó rész pedig a transzformátor olajtartály. A két rész csak elektromosan csatlakoztatva van, de az olajat blokkolják. A vázlatos diagramot az 1. ábra mutatja, amelyben az "I" és az "i" vonalak hurokhálózati adagolók, az "LL" ágak transzformátor ágak, és a "V" alacsony feszültségű kimenet. Az alállomás felhasználható mind a Ring Network tápellátó rendszerben, mind a terminálrendszerben, és az átalakítás nagyon kényelmes. A vonal és az "Lⅲ" ág adagolását a gyűrűhálózat terhelési kapcsolóval váltják. Ugyanakkor a transzformátor nagyfeszültségű oldalának bejövő terminálja tartalék védelmi biztosítékokkal és plug-in-biztosítékokkal van felszerelve, hogy megvédje a rövidzárlat hibáját, valamint az ág túlterhelését és túlterhelésének védelmét. Ugyanakkor a nagyfeszültségű kijelző eszközöket és a villámcsökkentőket is telepíthetik. A transzformátor alacsony feszültségű vége kimenetel, miután áthalad egy méteren és egy alacsony feszültségű megszakítón.

Méretek és súly

2. A transzformátor

A KEXR előre telepített amerikai doboz típusú alállomás elfogadja az új S9 és S11 sorozatú háromfázisú olaj elárasztott transzformátorokat, amelyek előnyei vannak az alacsony terhelés nélküli veszteség, az alacsony hőmérséklet-emelkedés, az alacsony zaj és az alacsony magasság előnyeivel. A transzformátor terhelés nélküli vesztesége és terhelésvesztesége alacsonyabb, mint az eredeti S9 transzformátoré, és jelenleg eléri a hazai előrehaladott szintet. A transzformátor teljesen lezárt szerkezetű, amely hatékonyan elkülöníti a légszennyezést és a nedvesség által okozott szigetelés lebomlását. Az olajtartály tetején 40-90 mm-es légpárna marad, amely a hőeloszlás és a hűtés szerepét játszhatja az olajtartályhéj hullámosságaival együtt, és hatékonyan csökkentheti a belső nyomást.

Méretek és súly

3. Biztonsági mentési védelmi biztosíték

A transzformátor ágban a plug-in biztosítékkal van csatlakoztatva (lásd az R1 és R2 a 2. ábrát), hogy teljes tartományú védelmi biztosítékot képezzen. Csak akkor fúj, ha rövidzárlati hiba van az alállomáson belül, tehát a fújás valószínűsége nagyon alacsony. A felső olajtartályba van felszerelve, és az olajtartályt meg kell nyitni, ha azt frissíteni kell.

4. A plug-in biztosíték

◆ Olvadó magjának kettős érzékenysége van (hőmérséklet és áram), azaz akkor olvad, amikor a terhelési oldal meghibásodik (túlterhelés vagy túlzott hőmérséklet). A plug-in biztosítékot és a tartalék védelmi biztosítékot sorozatban használják, amely megvédi az egész tartományt a kis áramtól (többször) a nagy áramig (több tíz kiloamperes), és a maximális törésáram 50 ka.

◆ A biztonsági mentési biztosíték és a plug-in biztosíték ésszerű illesztése közvetlenül befolyásolja az egész alállomás teljesítményét. A FUSE kiválasztási útmutatójának egy részét lásd a következő táblázatban, a 10 kV előre telepített amerikai doboz típusú alállomáson. Megjegyzés: Ez nem alkalmas más típusú alállomásokra.

● Az előre telepített amerikai doboz típusú alállomás vázlata dimenziója
