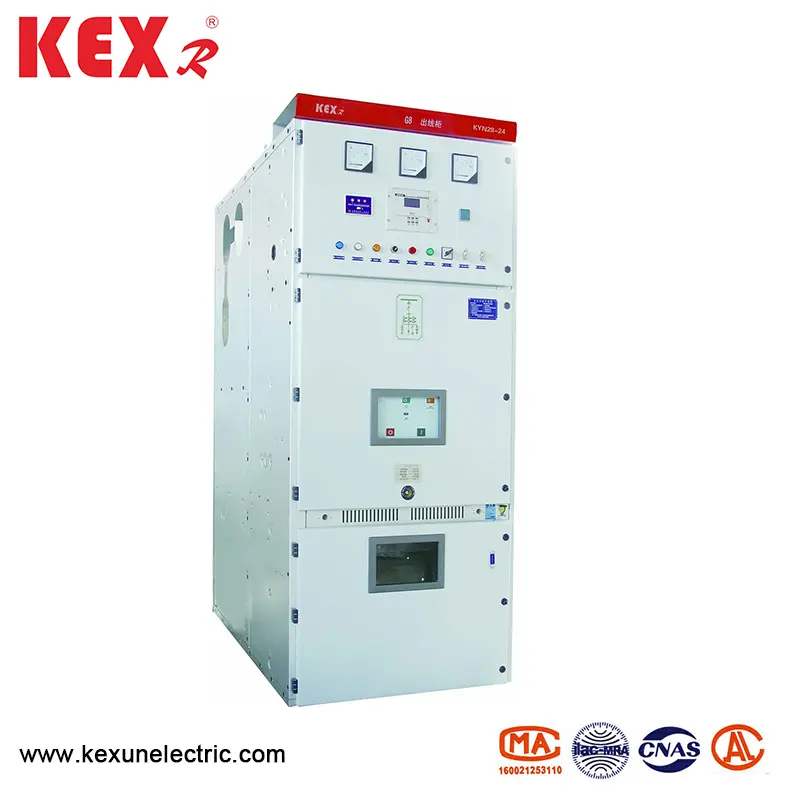

Páncélba öltözött változó fém zárt kapcsolóberendezés

● Alkalmazási terület

A Kyn28-24 típusú páncélba burkolt, változó fémkapcsoló-berendezés (a továbbiakban kapcsolóberendezések) alkalmas beltéri háromfázisú 50/60 Hz-es energiarendszerre, 24 kV-os névleges feszültséggel, és elsősorban az erőművekben, az alállomásokban, az ipari és bányászati ​​vállalkozásokban, valamint a nagy emeletes épületekben, valamint az ellenőrzés és a védekezők körében történő eloszlásban használják. A KYN28-24 kapcsolóberendezések különféle funkciókkal rendelkeznek a misoperáció megakadályozására, ideértve a kézi kocsi terheléssel történő mozgásának megakadályozását, annak megakadályozására, hogy a földelő kapcsoló bezárja a megszakítót, megakadályozva, hogy a földelő kapcsoló villamosenergia-bezáródjon, és megakadályozza, hogy az élő rekeszbe tévedésbe kerüljön. A Kyn28-24 típusú páncélba burkoló fém zárt kapcsoló berendezés VS1-24 sorozatú, nagyfeszültségű AC vákuum-megszakító kézi kocsi és YD4G-24 sorozatú lezárt vákuum-megszakító kézi kocsi kiváló teljesítményével van felszerelve. A kapcsolóberendezések másodlagos áramköre fejlett és megbízható vezérlő- és védelmi alkatrészekkel van felszerelve; A busz hővel elforgatható szigetelő anyagot vagy epoxi-bevonatú szigetelő eszközöket alkalmaz, optimalizálja az elektróda alakját, és a szekrénytest kompakt szerkezetű. Ez egy energiaelosztó berendezés, fejlett technológiával, stabil teljesítménygel, ésszerű felépítéssel, kényelmes felhasználással, biztonsággal és megbízhatósággal.

● Termékgyártási szabvány

A KYN28-24 típusú páncélozott, változó fémkapcsoló-berendezés megfelel a szabványoknak:

◆ A GB 311.1 szigetelési koordinációja nagyfeszültségű energiaátviteli és átalakító berendezések

◆ GB1984 nagyfeszültségű váltakozó áramú megszakító

◆ GB39063.6KV ~ 40,5 kV AC fém zárt kapcsolóberendezés és vezérlőberendezés

◆ GB/T11022 A nagyfeszültségű kapcsolók és a vezérlőberendezések szabványainak általános műszaki követelményei. ◆ Az IEC 60694 szokásos műszaki követelményei a nagyfeszültségű kapcsolókhoz és a vezérlőberendezésekhez. ◆ IEC 62271-200: 2003 nagyfeszültségű kapcsolóberendezés és vezérlőelemek 200. rész: Az 1kV-os névleges feszültség 52 kV feletti és az AC fém zárt kapcsolókészülék és vezérlőberendezések alatt.

● Műszaki paraméter

● Felépítés és működési elv

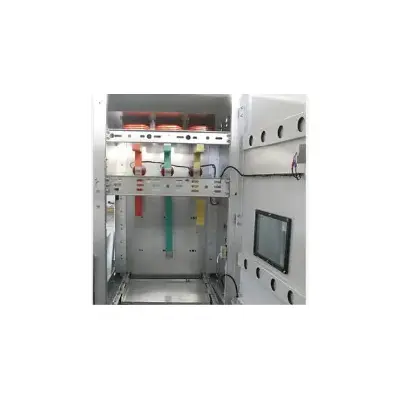

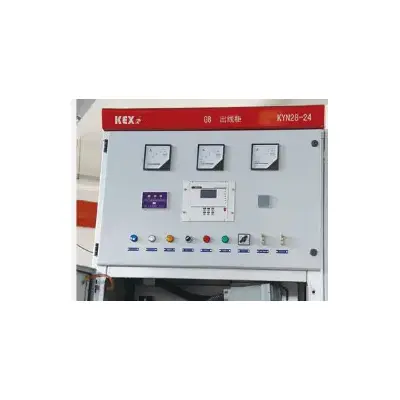

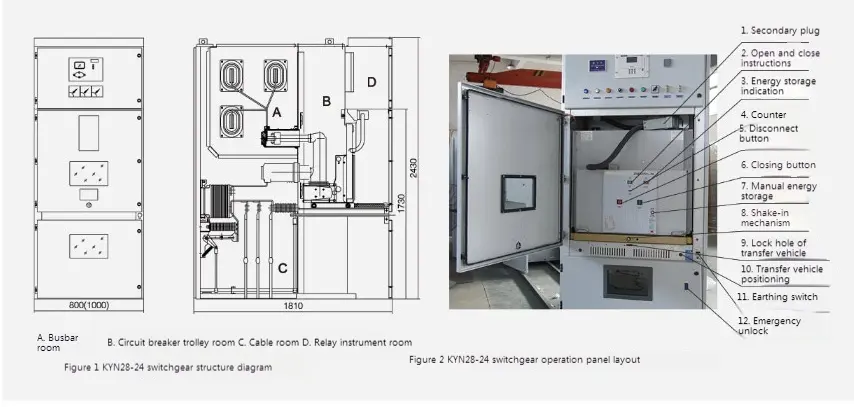

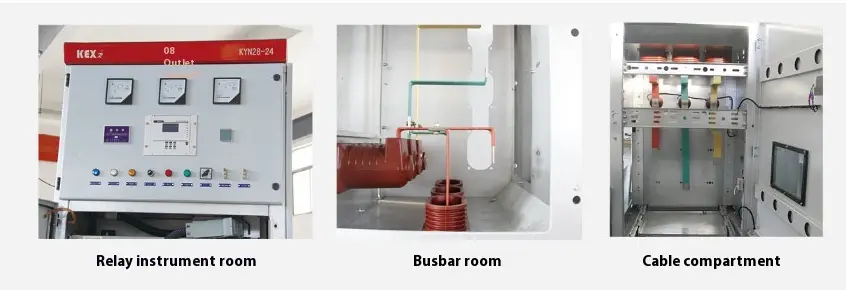

A KYN28-24 típusú páncélozott, változó fém zárt kapcsolóberendezés szekrényből és eltávolítható alkatrészekből áll (közismert néven Handcart). A szekrényt több funkcionális rekeszre osztják fémvárcákkal, például buszszobával, megszakító helyiséggel, kábelszobával és relé műszerszobával. A SwitchGear eltávolítható részei felszerelhetők vákuum -megszakító kézi kocsi, feszültség -transzformátor kézi kocsi, villámlereszes kézi kocsi, izolációs kézi kocsi és biztosíték kézi kocsival.

● Fő szerkezeti jellemzők

A kapcsolóberendezések beépíthetők vagy a falhoz is beépíthetők, ami nemcsak javítja a kapcsolókészülékek biztonságát és rugalmasságát, hanem csökkenti a padlót is.

◆ A héj

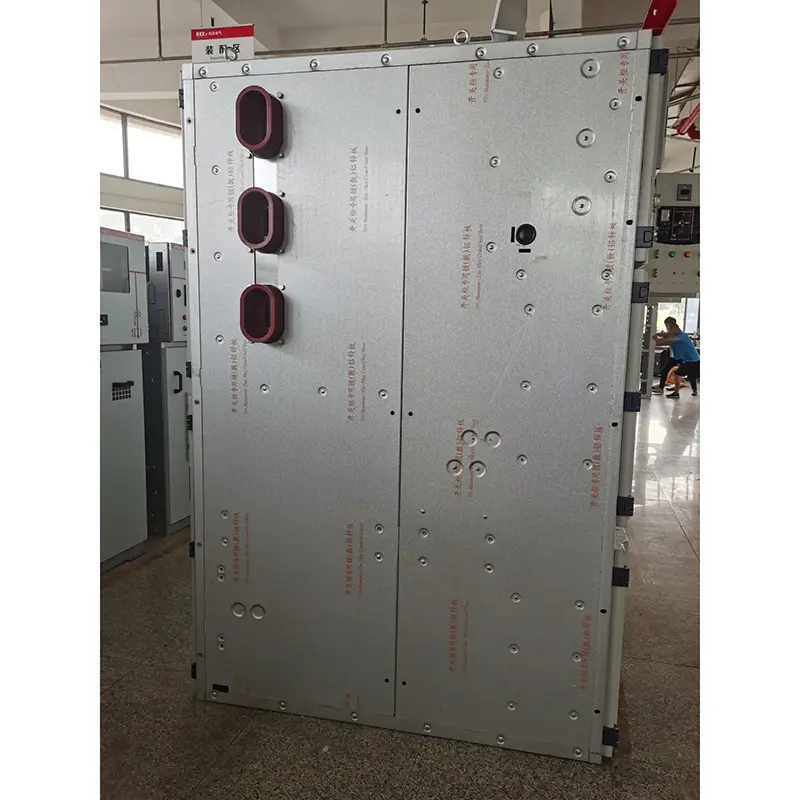

A Kyn28-24 típusú páncélozott, változó fémkapcsoló-berendezés héja importált alumínium-cink bevonatú acéllemezből készül, amelyet a CNC szerszámgép dolgozik fel, és többszörös hajtogatási eljárással készül. Az egész kabinet nagy pontosságú és erős korrózióállósággal és oxidációs ellenállással rendelkezik, és a többszörös hajtogatási technológia elfogadása miatt a szekrény teljes súlya könnyebb, nagyobb mechanikai szilárdságú és gyönyörű megjelenésű, mint más hasonló berendezés -szekrények. A kabinet egy összeszerelt szerkezetet alkalmaz, amelyet fűzfa és nagy szilárdságú csavar köt össze, így a feldolgozási és termelési ciklus lerövidül, az alkatrészek univerzálisak, a padló alsó, és a termelés szervezése kényelmes.

◆ A kézi kocsi

A kézi kocsi csontváz vékony acéllemezből készül, és CNC szerszámgéppel szerelhető össze. A kézi kocsi és a szekrény magas pontossággal rendelkezik, és a mechanikus reteszelés biztonságos, megbízható és rugalmas. A kézi kocsi felosztható a megszakító kézi kocsira, a feszültség -transzformátor kézi kocsira, a mérő kézi kocsira, az izolációs kézi kocsira stb. A kézi kocsi leválasztási/tesztpozícióval és működő helyzetben van a szekrényben, és minden pozícióval rendelkezik egy pozicionáló eszközzel. A megbízható reteszelés biztosítása érdekében. Mindenféle kézi kocsit csavarrudak hajtanak és visszavontak, amelyek könnyűek és rugalmasak a szolgálatban lévő személyzet számára. Amikor a kézi kocsit el kell távolítani a szekrényből, azt egy speciális átadási teherautóval kényelmesen ki lehet venni különféle ellenőrzések és karbantartás céljából. Amikor a kézi kocsi futóautót a szekrény megszakító helyiségébe szállítják, akkor megbízhatóan rögzíthető az Off/Test helyzetbe, és a szekrény helyzetjelző lámpa megmutatja annak helyzetét. Csak a kézi kocsi teljesen bezárása után rázhatják meg az ólomcsavar -meghajtó mechanizmust, hogy a kézi kocsit a munkahelyre tolja. Amikor a kézi kocsi eléri a munkahelyzetet, a meghajtó fogantyú működési ereje hirtelen növekszik, és nem forgatható, és a megfelelő helyzetjelző lámpa megmutatja annak helyzetét. A kézi kocsi mechanikus reteszelése megbízhatóan biztosíthatja, hogy a megszakító csak akkor zárható le, ha a kézi kocsi munkahelyzetben vagy teszt helyzetben van; Sőt, a kézi kocsi csak akkor mozoghat, ha a megszakító nyitó állapotban van.

◆ Nyomáscsökkentő eszköz

A nyomáscsökkentő eszközöket a kézi kocsi, a busz- és a kábelszoba fölé kell felszerelni. Amikor a rekeszben és az ívben hibák fordulnak elő, a kapcsolóberendezés belsejében lévő légnyomás emelkedik, és a szekrény ajtaját a bejárati ajtóra felszerelt speciális tömítőgyűrű zárja le, és a felső eszköz nyomáscsökkentő fémlemezét automatikusan kinyitják a nyomás és a magas hőmérsékletű gáz felszabadításához, ezáltal biztosítva a működtetők biztonságát és a kapcsolókészülék biztonságát.

◆ A másodlagos dugó a kézi kocsiba van összekapcsolva.

A kapcsolóberendezés és a kézi kocsi közötti másodlagos kapcsolat a másodlagos dugó érintkezésével valósul meg, amely a kézi kocsihoz egy nejlon hullámosított teleszkópos csőn keresztül van csatlakoztatva, és a másodlagos aljzat a kapcsolóberendezés kézi kocsijának jobb felső sarkába van felszerelve. Csak akkor, ha a kézi kocsi a teszt/kikapcsolt helyzetben van, be lehet csatlakoztatni vagy kihúzni a másodlagos dugót. A másodlagos dugó zárva van, amikor a kézi kocsi belép a munkaerőbe. A bezáró és reteszelő elektromágneses megszakító kézi kocsi, a másodlagos dugó csatlakoztatása előtt, a kézi kocsi záró mechanizmusát elektromágnes zárja le, és csak kinyitható, így nem zárható be.

◆ Feltöltött kijelző eszköz

A SwitchGear élő kijelzőn felszerelhető az elsődleges áramkör működésének észlelésére, amely nagyfeszültségű érzékelőből és kijelzőből áll. A készülék felszólíthatja a nagyfeszültségű áramkör töltési állapotát, és együttműködhet az elektromágneses zárral, hogy erőszakkal rögzítse a működési fogantyút, a szekrény ajtaját és a szomszédos szekrényeket, hogy elérjék a kézi kocsi megakadályozását, és elkülönítik a terheléssel, és a támasztékkal történő beavatkozástól való megítéléstől, és a hagyományos teljesítményterméket megakadályozzák.

◆ A kondenzáció megakadályozása

Annak érdekében, hogy megakadályozzák a magas páratartalommal vagy a nagy hőmérsékletváltozással rendelkező környezetben lévő kondenzációt, az elektromos fűtőberendezéseket a megszakító helyiségbe és a kábelszobába telepítik, hogy megakadályozzák a szigetelési balesetek a fenti működési körülmények között.

◆ Földelő eszköz

A kábelszobában egy 5 × 40 mm2 földelő rézrúd található, amely a szomszédos szekrényeken áthalad, és jól kapcsolódik a szekrényekhez a közvetlenül földelt alkatrészek használatához. Mivel az egész szekrény alumínium bevonatú cinklemezekkel van összekeverve, az egész szekrény jó földelési állapotban van, biztosítva a szolgáltatók biztonságát a kabinet megérintésekor.
