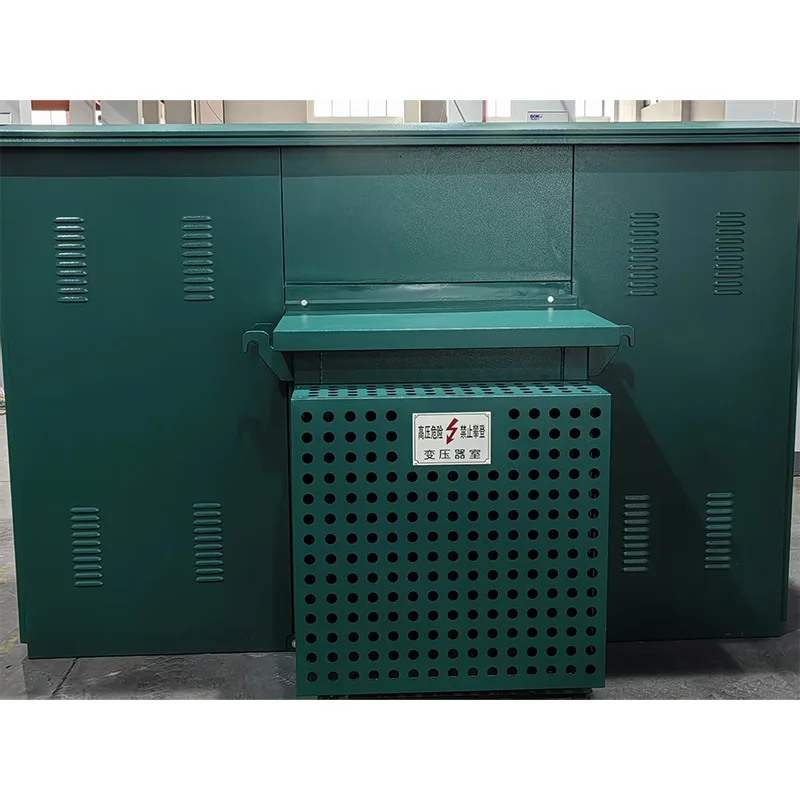

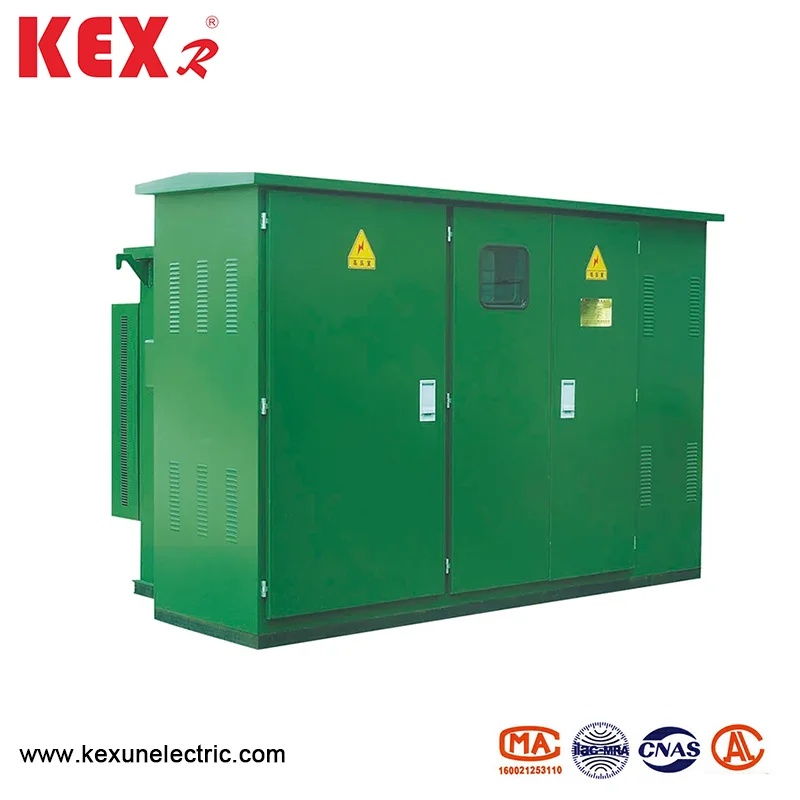

Előre telepített American Box Transformer

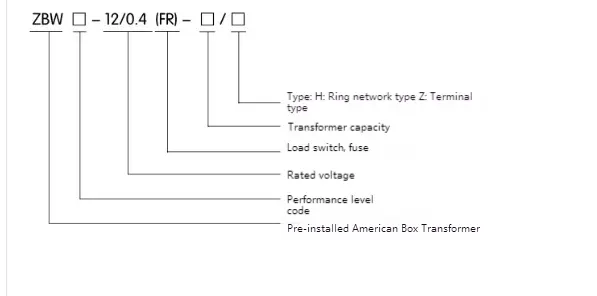

Modell és jelentés

● Környezeti felhasználási feltételek

◆ Környezeti hőmérséklet: Az előre telepített amerikai doboztranszformát a -30 ~ 40 ℃ közötti környezetben kell használni

◆ Magasság: 4000 m alatt

◆ Szélsebesség: 34 m/s alatt

◆ Páratartalom: Az átlagos napi relatív páratartalom nem haladja meg a 95%-ot; A havi relatív páratartalom értéke nem haladja meg a 95% -ot

◆ Shockónyomás: A vízszintes gyorsulás nem haladja meg a 0,4 m/s² -t, és a függőleges gyorsulás nem haladja meg a 0,15 m/s²

◆ Telepítési dőlés: 3 ° -on belül

◆ Telepítési környezet: A környező levegőt nyilvánvalóan nem szennyezik korrozív és éghető gázok, és a telepítési helyen nincs erőszakos rezgés.

Megjegyzés: Ha az előre telepített American Box Transformer-t a fenti feltételeken túl is megrendelheti, tárgyalhat a cégünkkel.

● Műszaki paraméter -táblázat

◆ Transzformátor

◆ Betöltési kapcsoló

Az előre telepített amerikai doboztranszformátor terheléskapcsolója olaj-immerek, háromfázisú kötéskapcsoló és rugó működési mechanizmus; Megnyitható és bezárható terheléssel, és a nyitási és záró sebességnek semmi köze sincs a működési erőhez. A típusok két állomási, négyállomási T-típusú és négy-állomás V-típusúak.

◆ Biztonsági mentési védelem biztosítéka

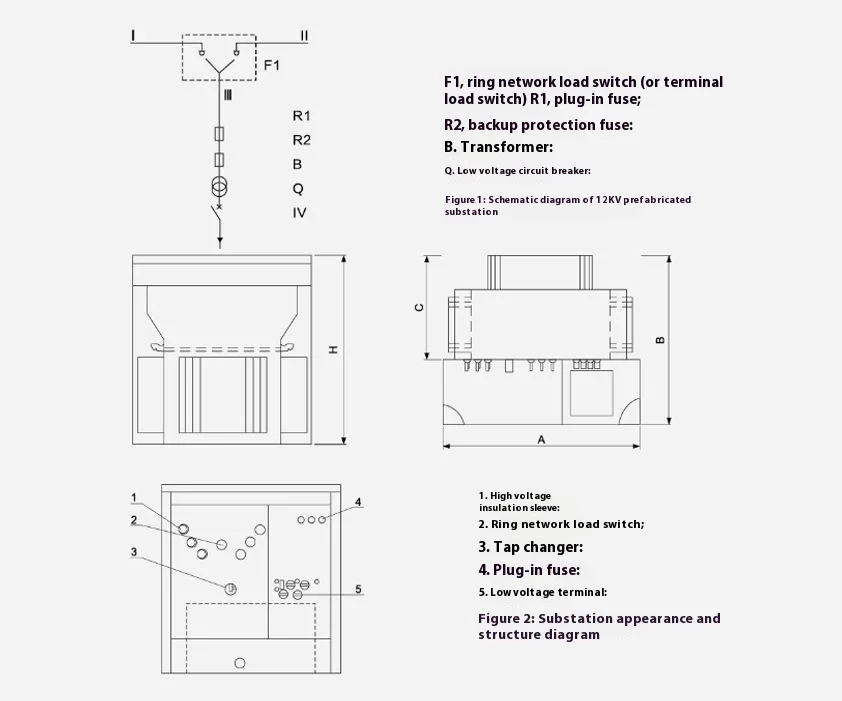

Az előre telepített American Box Transformer biztosítékát sorosan csatlakoztatják a transzformátor ágban lévő plug-in biztosítékkal (lásd az R1 és R2 a 2. ábrát), hogy teljes tartományú védelmi biztosítékot képezzen. Csak akkor fúj, ha rövidzárlati hiba van a transzformátoron belül, tehát a fújás valószínűsége nagyon alacsony. A felső olajtartályba van felszerelve, és az olajtartályt meg kell nyitni, ha azt frissíteni kell.

◆ Dugja be a biztosítékot

1. Az előre telepített amerikai doboztranszformátor biztosítékának magjának két jellemzője van a hőmérsékletnek és az áramnak, azaz a túlterhelés a terhelési végén történik, vagy ha a hőmérséklet túl magas. A plug-in biztosítékot és a tartalék védelmi biztosítékot sorozatban használják, amely több amper-től több ezer amperig védi az egész tartományt, és a maximális törési áram 50 ka.

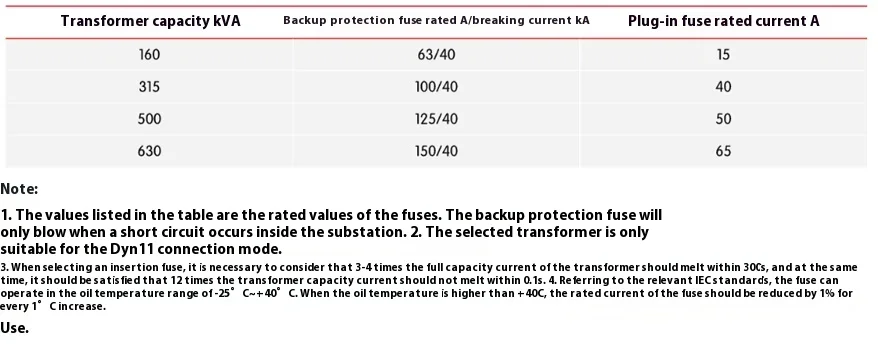

2.A biztonsági mentési biztosíték és plug-in biztosíték ésszerű illesztése közvetlenül befolyásolja az egész transzformátor teljesítményét. A FUSE kiválasztási útmutatójának egy részét lásd a következő táblázatban, a 10 kV előre telepített American Box Transformer-ben referenciaként.

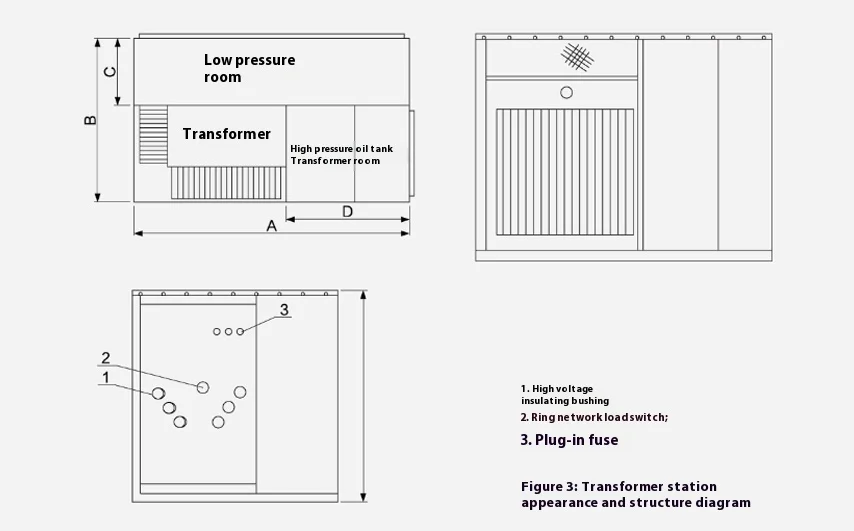

3. A PLUG-IN biztosíték olyan elem, amely kívülről kicserélheti a biztosítékmagot. Cserélve először húzza meg a felső üzemanyag -tartály nyomáscsökkentőszelepének húzógyűrűjét, hogy kiegyensúlyozza a nyomást az üzemanyagtartályon belül és kívül. Annak érdekében, hogy biztosítsák a szolgáltatók és a berendezések biztonságát, a plug-in biztosítékokat be kell dugni és ki kell húzni, ha nincs terhelés. Ezért az alacsony feszültségű kapcsolót először ki kell kapcsolni, hogy levágja a teljes terhelést az alacsony feszültségű oldalon. Ezután a biztosíték ülésen lévő fogantyút a működési fogantyúval le kell csavarozni, majd kb. 90 fokkal el kell forgatni, hogy kiküszöbölje a tömítés és a külső fal közötti tapadást. A biztosíték olvadását ferdén fel kell húzni 70-80 mm-re, és néhány másodpercig kell maradnia. Miután az olvadékot kiürítették, az olvadékot ki kell húzni, hogy elkerüljék az olajcseppeket az üzemanyagtartályon kívüli más alkatrészekből. Törölje le az olvadék felületét tiszta pamutszövetrel, majd cserélje ki a magot. A csere közben ügyeljen arra, hogy figyeljen az olvadt magon feltüntetett paraméterekre, és a különböző paraméterek nem helyettesíthetők. Lásd a 3. mellékletet a csere lépésekhez. Helyezze be az olvadt magot a csere után a biztosíték tartóba, és amikor az olvadt mag fogantyúját a reteszelő helyzetbe fordítják, ügyeljen arra, hogy a rozsdamentes acél alátét közel álljon a biztosíték tartójához, és a fogantyú a főnököt becsapja, hogy az alállomás teljesen lezárva legyen és a nedvességtől mentes legyen. Ezután az alacsony feszültségkapcsoló ismét bezáródik, és az áramellátás ebben az időben folytatható.

4. Mivel az előre telepített American Box Transformer egy háromfázisú rendszer, függetlenül attól, hogy tartalék védelmi biztosítékról vagy plug-in-biztosítékról van szó, amikor az egyfázisú olvadék megolvad, a háromfázisú olvadékot általában ki kell cserélni, hacsak nem lehet meghatározni, hogy csak egyfázisú olvadék adta át a hibás áramot.
