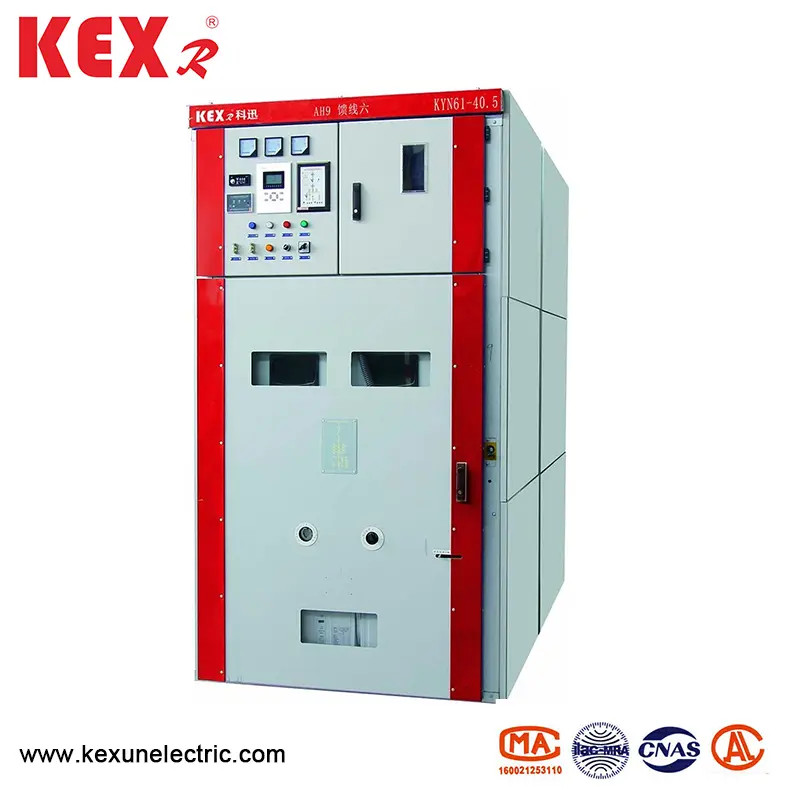

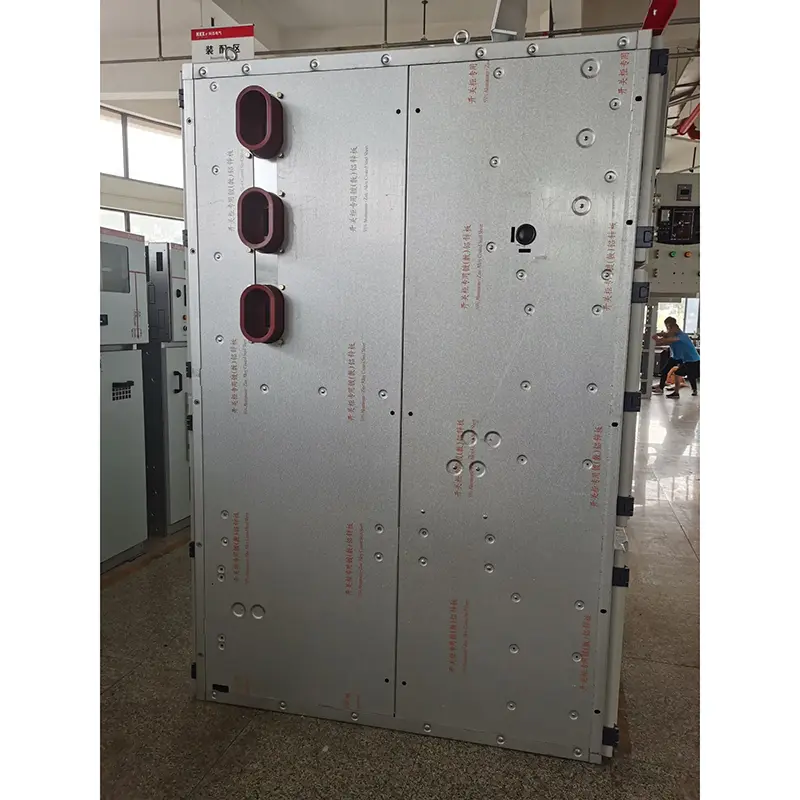

Páncélba burkoló váltócsoport

● Tektonikus tulajdonságok

▶ A kapcsolóberendezés szerkezete össze van állítva, és a megszakítót padlóra szereljük kézi kocsival

▶ A Kyn61-40.5 típusú páncélba burkolt váltócsoport egy vadonatúj kompozit szigetelt vákuum-megszakítóval van felszerelve, amelynek jellemzői a jó cserélhetőség és az egyszerű csere jellemzői

▶ A kézi kocsi keret ólomcsavarral és anya -meghajtási mechanizmussal van felszerelve, amely könnyen mozgathatja a kézi kocsit, és megakadályozhatja, hogy a félrevezetés megsérüljön a meghajtószerkezet

▶ Az összes művelet a szekrény ajtajának bezárásával végezhető

▶ A fő kapcsoló, a kézi kocsi és a kapcsoló kabinetajtók közötti reteszelés kötelező mechanikus reteszelési módot alkalmaz, hogy megfeleljen az "Öt-Prevention" funkciónak

▶ A kábelszobának elegendő helye van a több kábel csatlakoztatásához

▶ A gyors földelő kapcsolót földeléshez és rövidzárlathoz használják

▶ A héj védelmi szintje IP3X, és a védelmi szint IP2X ； Ha a kézi kocsi ajtaja nyitva van

▶ A páncélba burkolt váltócsoport megfelel a GB3906-1991.DL404-1997-nek, és elfogadja a nemzetközi IEC-298 szabványt referenciaként.

● Környezetvédelmi feltételek

▶ A környezeti hőmérséklet felső határa +40 ℃, és a 24 órán belül mért átlagérték nem haladja meg a 35 ℃-t, az alsó határérték pedig 15 ℃

▶ Magasság: legfeljebb 1000 méter a tengerszint feletti szint felett

▶ Relatív páratartalom: A napi átlagérték nem haladhatja meg a 95%-ot, és a havi átlagérték nem haladhatja meg a 90%-ot

▶ Földrengés intenzitása: legfeljebb 8 fok

▶ Vízgőznyomás: A napi átlagérték nem haladhatja meg a 2,2 kPa -t, és a havi átlagérték nem haladhatja meg a 90%-ot.

● Műszaki paramétertáblák

◆ Vákuumkapcsolóberendezés

◆ Vákuumkuszechnikai megszakító

◆ Rugóüzemű gépek

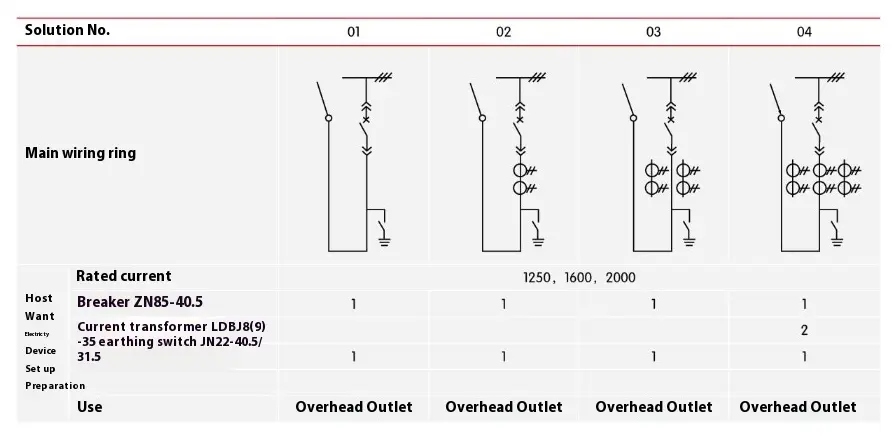

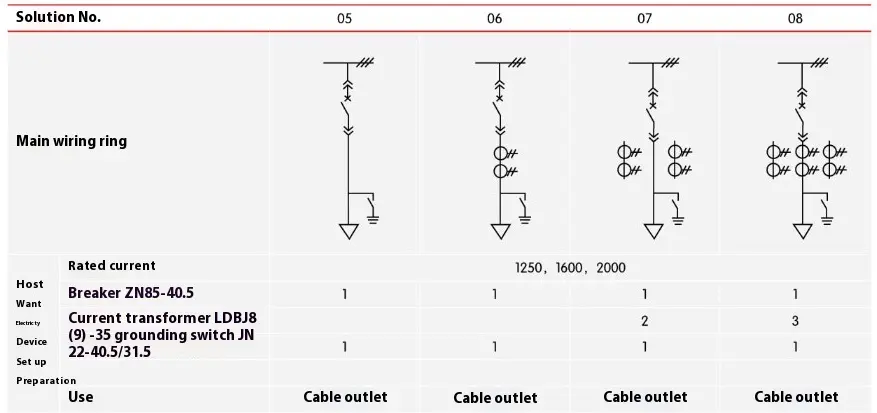

● Huzalozási rendszerek

27 általában használt tipikus elsődleges huzalozási rendszer létezik a páncélozott váltó kapcsolóberendezésekhez, amelyek kielégíthetik a felhasználók bejövő és kimenő vonalakának igényeit, a beérkező és a kimenő vonalak, a kommunikáció és a mérés, a védelem stb., Ha vannak más rendszerek, amelyek különböznek a meglévő sémáktól, kérjük, konzultáljon a gyártóval.

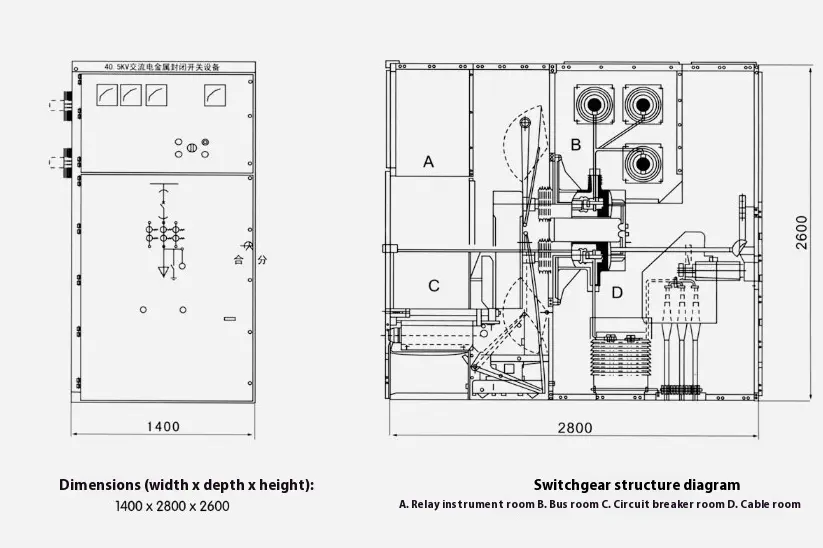

● A páncélba borított váltócsoport szerkezeti dimenziói

● Kapcsolóberendezés telepítése

▶ A Kyn61-40.5 magassága a páncélba öltözött váltócsoport elektromos helyiségének: ≥ 4500 mm

▶ A szekrény hátuljától a falig: ≥ 1500 mm

▶ Az Alapítvány keretének lapossága: ≤ 1 mm/m

▶ Az alapítvány beágyazott csatorna acél nem haladhatja meg a 3 mm -t a talaj felett

▶ Az alapra csavarokkal vagy hegesztéssel rögzíthető

▶ A kapcsolóberendezés súlya kb. 1800 kg

▶ Kapcsolóberendezés üzemeltetési folyosó szélessége (egy sor): ≥3000 mm és dupla sor (szemtől szemben) ≥4000 mm.

● Termékkonzisztencia

◆ Elsődleges vonal fő séma száma, egy buszrendszer diagramja, elrendezési diagram és elrendezési diagram

◆ Elektromos vázlatos ábra és a másodlagos áramkör végső elrendezési diagramja

◆ A páncélozott váltócsoport elektromos alkatrészeinek modell specifikációja és mennyisége

◆ Fő- és ágbusz specifikációi és anyagai

◆ A pótalkatrészek és a pótalkatrészek neve és mennyisége

◆ Különleges követelményeket kell megállapodni a gyárral

◆ A terméktechnika folyamatos fejlesztése miatt az összes adatot a gyárunk műszaki osztályának legfrissebb megerősítésére kell alávetni. Ha bármilyen változás történik, akkor nem lesz értesítés.

● Rendelési utasítások

◆ Fő huzalozási séma, cél és egy vezetékes rendszer diagram; Névleges feszültség; Minősített áram; Minősített rövidzárlat-törésáram; Az energiaelosztó terem elrendezési terve, valamint a kapcsolóberendezések elrendezésének és konfigurációs terve stb.

Jelölje a bejövő és a kimenő kábelek specifikációit

◆ Követelmények a kapcsolóberendezések, valamint az egyéb reteszelő és automatikus eszközök ellenőrzési, mérési és védelmi funkcióinak követelményei.

◆ Modell, specifikáció és a fő elektromos alkatrészek mennyisége a SwitchGear -ban. Ha buszhíd -csatlakozásra van szükség a kapcsolóberendezések vagy a bejövő szekrények között, akkor specifikus adatokat kell biztosítani, mint például a buszhíd névleges áramlási kapacitása, a buszhíd tartományát és a talajtól való magasságot.

◆ Ha a páncélba öltözött váltócsoportot speciális környezetben használják, azt a megrendelés során részletesen meg kell határozni.

◆ Egyéb speciális követelmények.

● A Switchgear telepítési alapítvány vázlatos diagramja
