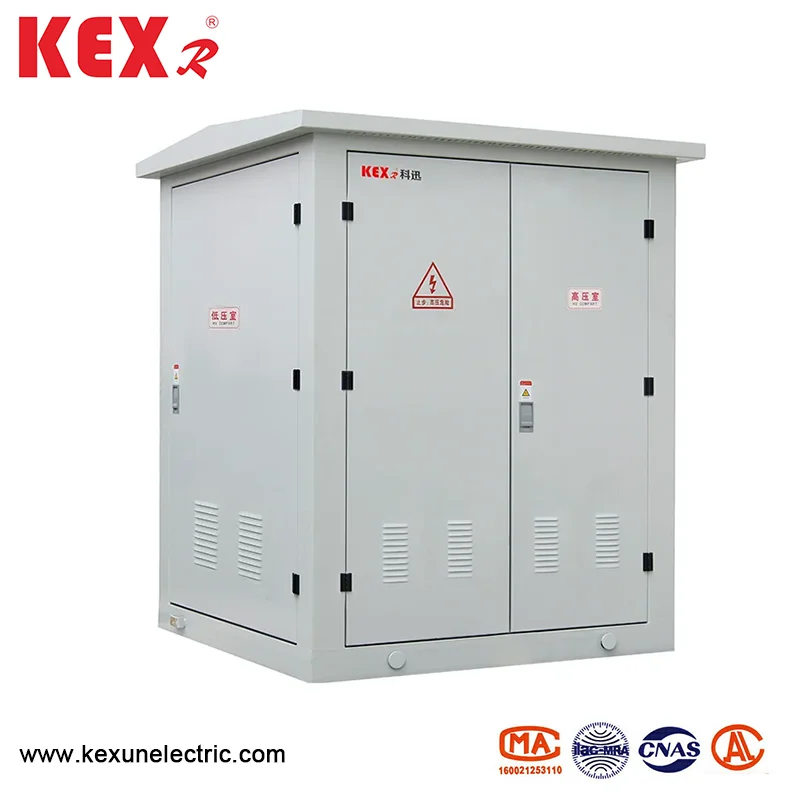

Miniatürizált európai doboz típusú alállomás

◆ Általános szerkezet

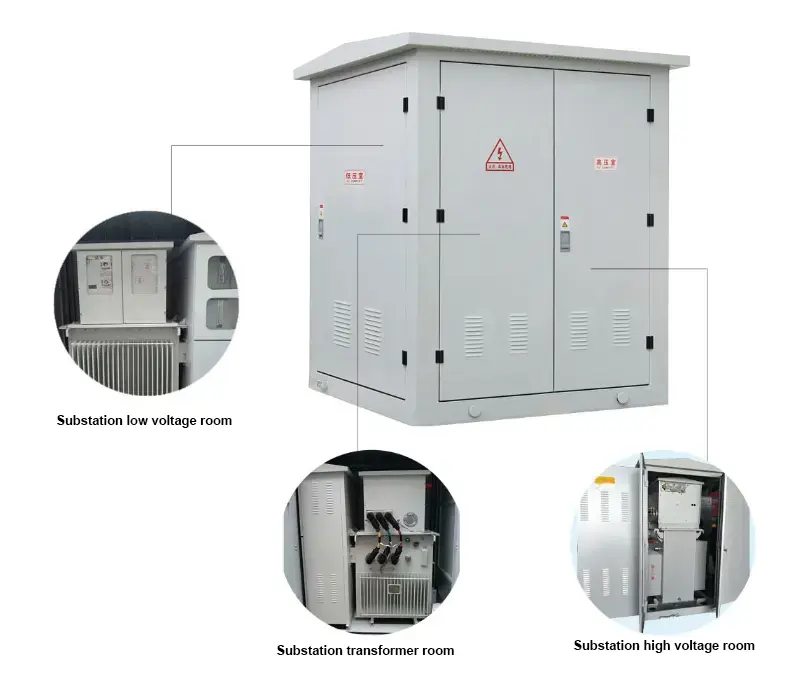

1. YB □ -12 Miniatürizált európai doboz típusú alállomás elsősorban három részre oszlik: nagyfeszültségű kapcsoló helyiség, transzformátor szoba és alacsony feszültségű kapcsoló helyiség, amelyet külön-külön szállíthatnak.

2. A termék egyedülálló, nagyciklusú hőeloszlás kialakítását alkalmazza a termék hőmérséklet-emelkedési szintjének biztosítása érdekében, és a helyiségek közötti külön tömítés nem képez hőcserét a helyiségek között.

3. A termékhéj kiváló minőségű rozsdamentes acél lemezből készül. Az acéllemez szerkezetének minden részén speciális korrózióellenes kezelésen ment keresztül, és a rozsdamentes acéllemez szerkezetének erős korrózióálló és jó mechanikai szilárdsága van.

4. A terméket közvetlenül beltéri telepíthetők további épület alapítvány nélkül, amely megtakarítja a költségeket és a helyet, és kényelmesen telepíthető.

◆ Nagyfeszültségű kamra

Az SF6 gázokkal töltött kapcsolóberendezéseket, amelyeket vállalatunk önállóan fejlesztett ki, nagyfeszültségű, és az összes kapcsolóberendezést és a buszrudat zárt rozsdamentes acél dobozban zárják le, és nincs kitett töltésű test. Biztonságos működés és nagy megbízhatóság; Teljesen moduláris kialakítás, minden modul felismerheti az oldalsó kimenet és a felső tágulás csatlakozási módját az energiafogyasztási követelmények szerint, és a lehető legnagyobb mértékben megfelel az áramellátási rendszer igényeinek.

◆ Alacsony feszültségkamra

Az alacsony feszültségű oldalsó és a kimeneti vonalak mind új öntött tok-megszakítókból készülnek, amelyek kicsi, ívektől mentesek és könnyen cserélhetők. Multifunkcionális intelligens, átfogó védelmi vezérlő és új integrált reaktív teljesítmény -kompenzációs eszköz.

◆ Transzformátorkamra

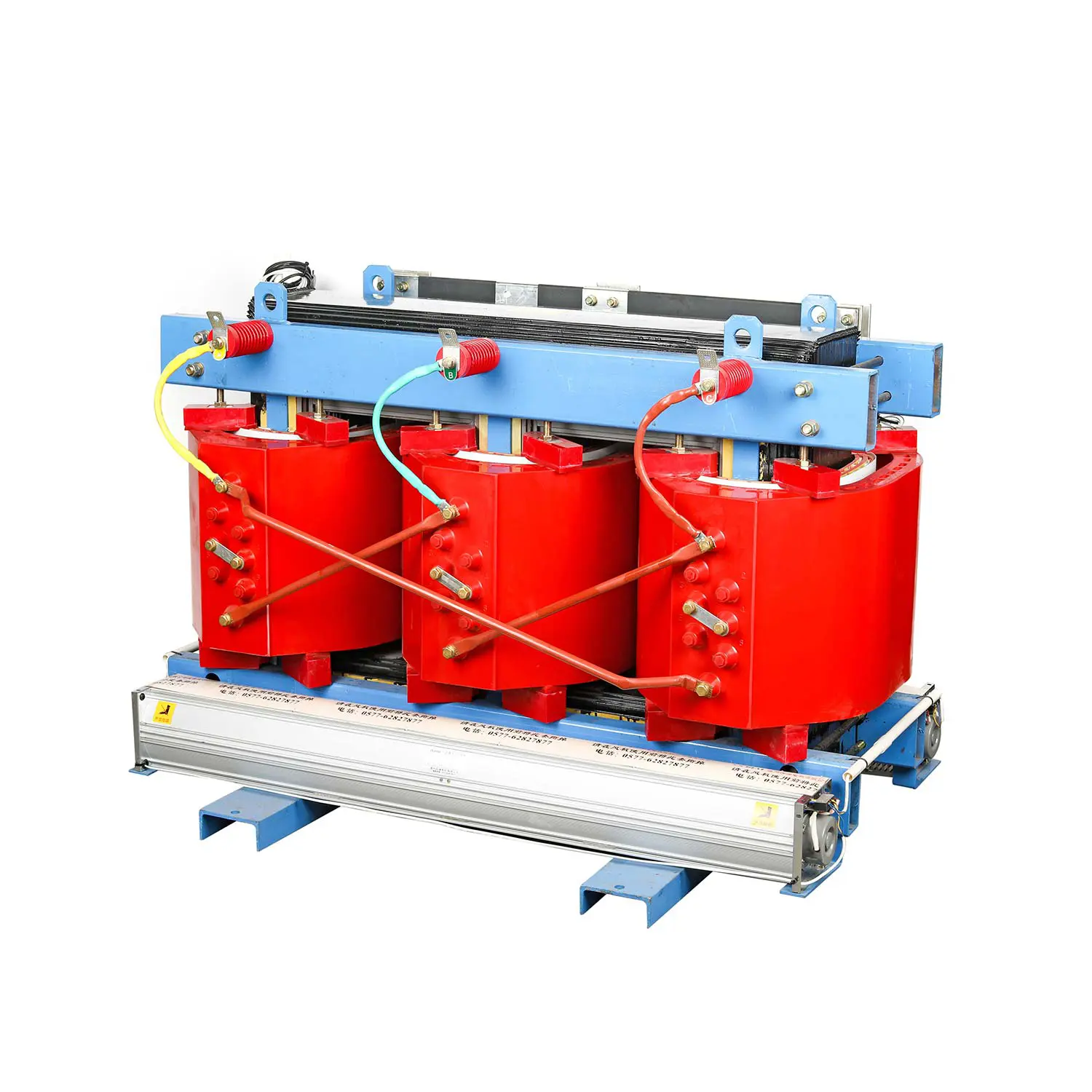

A transzformátor teljesen szigetel az epoxi-gyantával, a szigetelési és hőállóság szintje F, és a transzformátornak nincs égés-támogató anyag, és nem termel olyan gázt vagy más közbenső terméket, amely a működés során nem segíti a környezetet, tehát a jó égés késleltetésének, a környezetvédelem és az energiatakarékosság jellemzőinek jellemzői vannak.

◆ Belső kapcsolat

A feszültség -transzformátort és a kínai szilárd kapcsolót a vállalat szilárd szigetelt kábel kiegészítői csatlakoztatják, amelyek teljesen szigeteltek, biztonságosak és megbízhatóak

● Funkció és jellemzők

A miniatürizált európai doboz alállomás nagyfeszültségű kamrája nagyfeszültségű terheléskapcsolóból, nagyfeszültségű biztosítékból és villámlereszből áll, amelyek megállíthatják az energiaátvitelt, és ugyanakkor túlterheltek és rövidzárlati védelmet nyújtanak. Az alacsony feszültségű kamra alacsony feszültségű légkapcsolóból, áram transzformátorból, ampermérőből és voltmérőből áll. A miniatürizált európai doboz alállomás a vezető feldolgozási technológiát alkalmazza, és jó korrózióállósággal és kopásállósággal rendelkezik. Előnyei a rugalmas kombináció, a kényelmes szállítás, a telepítés és az építés, az alacsony költségek, a szennyezés, valamint a biztonságos és megbízható működés. Ugyanakkor a miniatürizált európai doboz alállomást nagy fokú automatizálással rendelkező eszköz, és intelligensen tervezték, amely teljes mértékben megóvhatja az összes részt és kielégíti a felügyelet nélküli igényeket. Általánosságban elmondható, hogy a miniatürizált európai doboz alállomás az a doboztranszformátor, amely megtakarítja a befektetést és a leggyorsabb hatást éri el.

● A nagyfeszültségű kamra

A nagyfeszültségű kamrát általában a terheléskapcsoló és a biztosíték kombinációja védi. A biztosíték egy fázisa felrobbantása után a háromfázisú kapcsolási kirándulások. A terhelési kapcsolók sűrített légtípusban, vákuum típusban, kén hexafluorid típusban stb., Amelyek eloszthatják a működési mechanizmust és megvalósíthatják az automatikus frissítést; A biztosíték egy nagyfeszültségű áramkorlátozó biztosíték egy sztrájkolóval, amely megbízható hatású és nagy törési képességgel rendelkezik. A fő műszaki paramétereket lásd az alábbi táblázatban. A 800 kVa feletti transzformátorok esetében a vákuum -megszakítók, például a Zn12, a Zn28 és a VS1 kiválaszthatók a védelemhez.

● Az alacsony feszültségkamra

Az alacsony feszültségű kamra fő kapcsoló oldala univerzális vagy intelligens megszakítót fogad el, amely szelektíven védi az áramkört; A kimeneti kapcsoló új típusú műanyag héjkapcsolót alkalmaz, amely kicsi és rövid ívben, akár 30 áramkörben is; Vannak kontaktusok és érintés nélküli váltási módok, amelyek közül választhat a felhasználók.

● A transzformátor

YB □ -12 Miniatürizált európai doboz típusú alállomás Válasszon alacsony veszteségű, olajjal immerekített, teljesen lezárt S9, S10 és S11 sorozatú transzformátorokat, vagy válasszon gyanta által szigetelt vagy nomex papír által szigetelt, környezetbarát száraz típusú transzformátorokat, és az alsó részét egy trolley-val felszerelték, hogy megkönnyítsék a transzformátor belépését és kilépését.

● Teljesítményparaméter -táblák

◆ A terheléskapcsoló műszaki paraméterei

◆ A nagyfeszültségű biztosíték műszaki paraméterei

◆ Az alacsony feszültségű megszakító műszaki paraméterei

● Környezeti felhasználási feltételek

◆ Magasság: A miniatürizált európai doboz típusú alállomást 4000 méteren belül kell használni

◆ Hőmérséklet: -25 ~ 40 ℃

◆ Relatív páratartalom: A napi átlag nem haladja meg a 95%-ot, és a havi átlag nem haladja meg a 90%-ot;

◆ Telepítő hely: Nincs tűz, robbanásveszély, vezetőképes por, kémiai korrozív gáz és erőszakos rezgés. Ha a fenti feltételeket túllépik, a felhasználók konzultálhatnak cégünkkel.

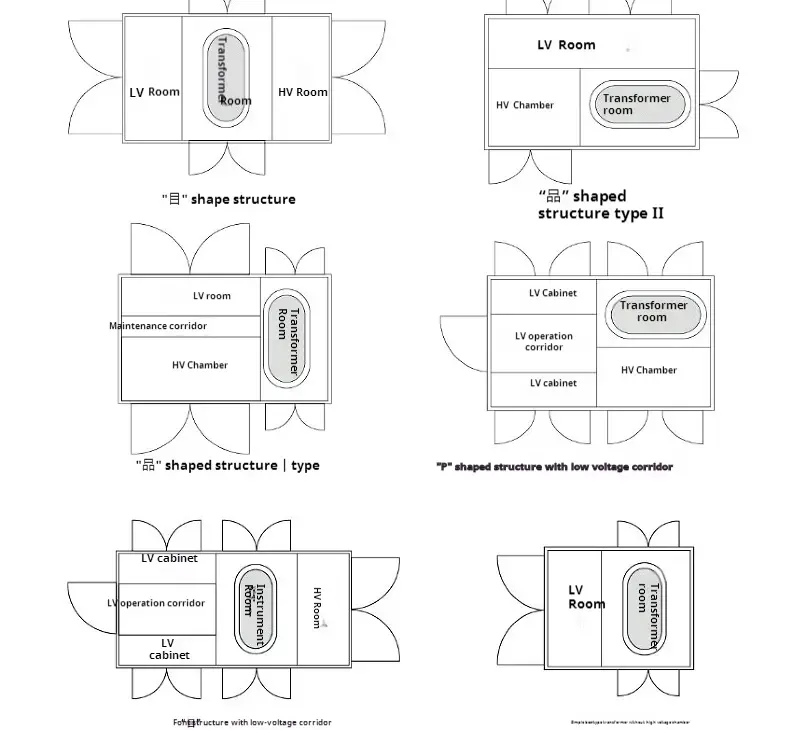

● Elrendezési dimenziós diagram

● Miért válassza a KEXR -t?

◆ Termék előnyei: A miniatürizált európai doboz típusú alállomásunknak számos szabadalma van, és különféle tanúsításokat fogadtak el (ISO9001,3C stb.)

◆ Ár-előnyök ： Az ügyfél szempontjából Kexr úgy véli, hogy a kis nyereség, de a gyors forgalom hosszabb ideig fennmaradhat a vállalkozások túlélésére. Ezért a KEXR termék ára alacsonyabb, mint az ipari átlag, és egy lépésről lépésre egy lépésről lépésre fogadunk, és több vásárlás több kedvezményt hoz.

◆ Minőségbiztosítási előnyök: 12-24 hónapos garanciát nyújtunk a legtöbb KEXR termékhez, amely meghaladja a legtöbb társainkat.

◆ Egyedi testreszabási rendszer: Figyelembe véve az ügyfelek egyedi igényeit, testreszabott termékeket készíthetünk a különböző felhasználási forgatókönyvek kielégítésére.
