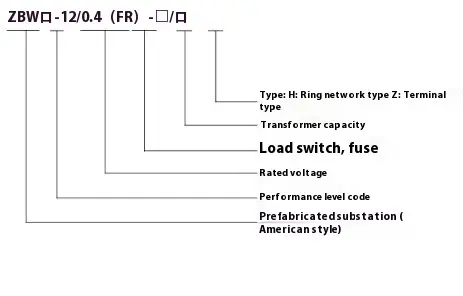

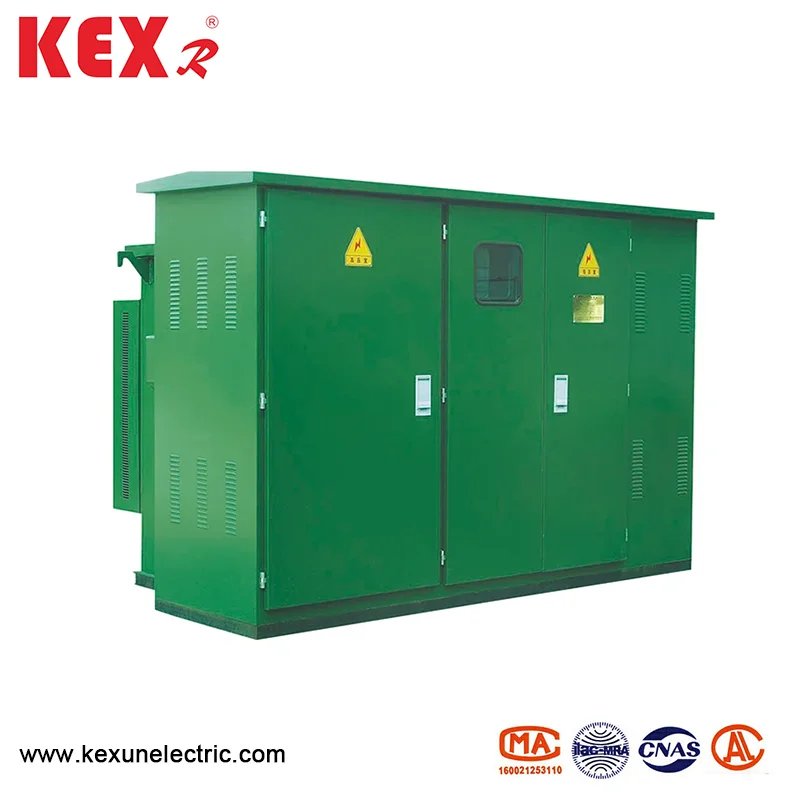

Előre telepített amerikai doboz típusú szekrény

● Termék előnyei

1. Az előre telepített amerikai doboz típusú szekrény kompakt és standard szerkezetű, kicsi alapterület, jóval kevesebb, mint az azonos kapacitású európai típus.

2. Lezárt, szigetelt szerkezet, erős biztonság.

3. Az előre telepített amerikai doboz típusú kabinet alacsony veszteséggel, alacsony zajjal, alacsony hőmérséklet-emelkedéssel, erős túlterhelési kapacitással, rövidzárlat ellenállással és erős ütésállósággal biztosítja a termék nagy teljesítményét.

4. Fogadjon el különféle megoldásokat az ügyfelek testreszabott igényeinek kielégítésére és a különféle felhasználási forgatókönyvek kezelésére.

● A szekrény szerkezete

◆ Általános elrendezés

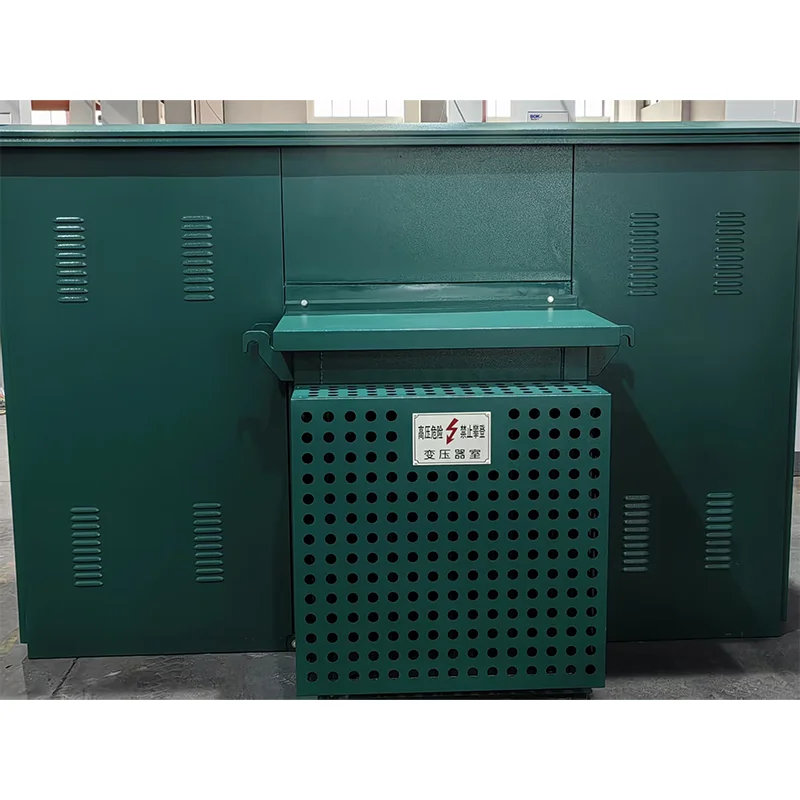

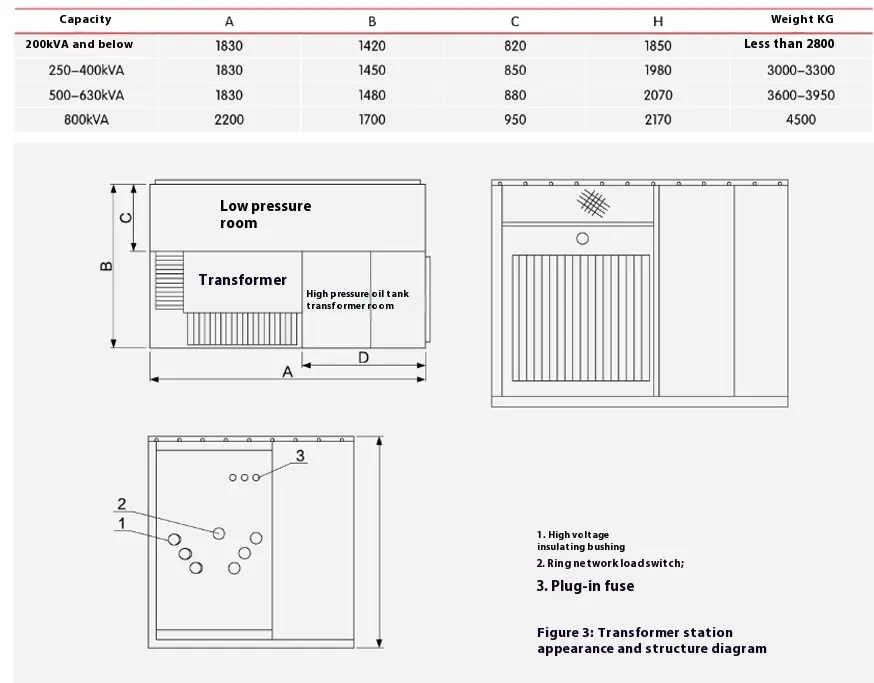

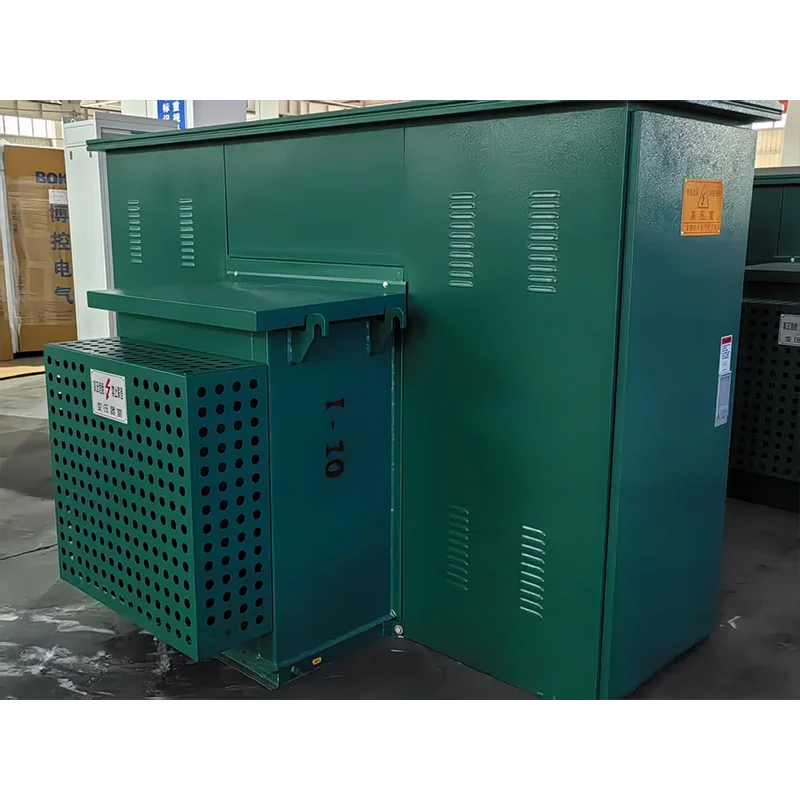

A 10 kV előre telepített amerikai doboz típusú szekrény megjelenését és szerkezetét a 2. és a 3. ábra mutatja. Az olajtartályt két részre osztják, a felső rész a nagynyomású olajtartály, az alsó rész pedig a transzformátor olajtartály. A két rész csak elektromosan csatlakoztatva van, és az olajat blokkolják. A vázlatos diagramot az 1. ábra mutatja, amelyben az "I" és az "i" vonalak hurokhálózati adagolók, az "LL" ágak transzformátor ágak, és a "V" alacsony feszültségű kimenet. A szekrény mind a gyűrűs hálózati tápegység, mind a terminálrendszerben használható, és az átalakítás nagyon kényelmes. A vonal és az "Lⅲ" ág adagolását a gyűrűhálózat terhelési kapcsolóval váltják. Ugyanakkor a transzformátor nagyfeszültségű oldalának bejövő terminálja tartalék védelmi biztosítékokkal és plug-in-biztosítékokkal van felszerelve, hogy megvédje a rövidzárlat hibáját, valamint az ág túlterhelését és túlterhelését. Ugyanakkor a nagyfeszültségű kijelző eszközöket és a villámcsökkentőket is telepíthetik. A transzformátor alacsony feszültségű vége kimenetel, miután áthalad egy méteren és egy alacsony feszültségű megszakítón.

◆ Transzformátor

Az előre telepített amerikai doboz típusú szekrény elfogadja az S11 sorozat háromfázisú olajjal imper-transzformátorát, alacsony veszteséggel, alacsony hőmérséklet-emelkedéssel és alacsony zajjal. A teljesen lezárt szerkezet hatékonyan elkülöníti a légszennyezést és a nedvesség által okozott szigetelés lebomlását. Az olajtartály héjának hullámosított lapja a hőeloszlás és a hűtés funkcióival rendelkezik, és hatékonyan csökkenti a belső nyomást.

◆ Két állomásos terminál terheléskapcsoló

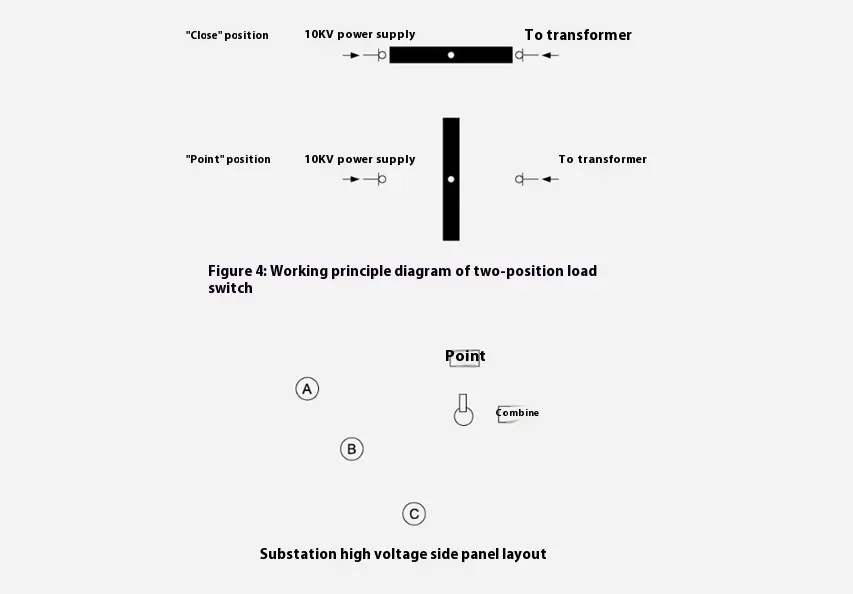

Szerkezeti diagramját a 4. ábra mutatja, amelyben az "I" csatlakozik a nagyfeszültségű bejövő terminálhoz. Működés közben a felhasználó beilleszti a speciális üzemeltetési fogantyút a rakománykapcsoló forgó tengelyébe, és 90 fokkal elforgatja az óramutató járásával megegyező irányba, és a terheléskapcsoló a "ki" helyzetbe kerül. A terminál terheléskapcsoló csak a transzformátor ágát vágja le a terminál tápellátás módban, vagy a plug-in biztosítékmag cseréjekor működik, tehát a terminál negatív terheléskapcsolójának csak két pozíciója van, és a működési erő szintén kicsi, mivel kicsi mérete van. Az olajszennyezés csökkentése érdekében az olajtartályban azt javasoljuk, hogy a felhasználó kapcsolja ki az alacsony feszültségkapcsolót, mielőtt a terhelési kapcsolót működteti a nyomás oldalsó terhelésének csökkentése érdekében.

◆ Védelmi biztosíték

Az előre telepített amerikai doboz típusú szekrény védelmi biztosítékát sorban csatlakoztatják a transzformátor ágban lévő plug-in biztosítékkal (lásd az R1 és R2 a 2. ábrát), hogy teljes tartományú védelmi biztosítékot képezzen. Csak akkor fúj, ha a szekrényben rövidzárlati hiba van, tehát a fújás valószínűsége nagyon alacsony. A felső olajtartályba van felszerelve, és az olajtartályt meg kell nyitni, ha azt frissíteni kell.

◆ Helyezze be a típusú biztosítékot

Olvadó magja kettős érzékenységgel rendelkezik (hőmérséklet és áram), azaz akkor olvad, amikor a terhelési oldal meghibásodik (túlterhelés vagy túlzott hőmérséklet). A plug-in biztosítékot és a tartalék védelmi biztosítékot sorozatban használják, amely megvédi az egész tartományt a kis áramtól (többször) a nagy áramig (több tíz kiloamperes), és a maximális törésáram 50 ka.

Jegyzet:

1. A táblázatban felsorolt ​​összes biztosítékok minősítése. A tartalék védelmi biztosítékot csak akkor fújják, ha rövidzárlati hiba van az előre telepített amerikai doboz típusú szekrényben.

2. A kiválasztott transzformátor csak a Dyn11 csatlakozási módjára alkalmas.

3. A beillesztett biztosíték kiválasztásakor figyelembe kell venni, hogy a transzformátor teljes kapacitásának 3-4-szerese meg kell olvadni a 300-as éveken belül, és ugyanakkor meg kell győződni arról, hogy a transzformátor teljes kapacitásáramának 12-szeresére nem szabad megolvadni, ha 0,1-et használnak.

4. Az IEC szabványok szerint a biztosíték -25 ℃ ~+40 ℃ politikai tartományban működhet. Ha az olajhőmérséklet magasabb, mint +40 ℃, akkor a biztosíték névleges áramát 1% -kal kell csökkenteni minden 1 ℃ növekedésnél.

◆ Könyök típus és "T" típusú kábelfej

A 12 kV előre telepített amerikai doboz típusú Cabine nagyfeszültségű bejövő és kimenő vonalak a bejövő és a kimenő vonalakat alkalmazzák, és a nagyfeszültségű tápegységet az olajtartályból az epoxi-kaszti szigetelő hüvelyek vezetik ki. A gyári teszt és a felhasználó elfogadási tesztének megkönnyítése érdekében maguk a szigetelő ujjak képesek ellenállni a 10 kV -os teljesítményfrekvencia ellenállni a feszültségnek, és a villámimpulzus ellenállnak a feszültségnek. A kábelfej telepítése előtt meg kell tudni, hogy a felhasználó villámcsökkentőket igényel -e. Szükség esetén az egyik szigetelő hüvelykészlet a hurok bejövő és kimenő vonalánál dupla áteresztési típusú, a másik szett egyszalagot alkalmaz.

Válasszon egy könyök- vagy T alakú kábelfejet, amely megfelel a kábelrésznek, tisztítsa meg annak belső és külső felületeit, valamint a szigetelő hüvely felületét vízmentes etanollal, alkalmazzon egy kis 7501 vákuum-szilikon-zsírt a hüvely felületére, és telepítse azt a kábelmunka területének speciális telepítési előírásainak megfelelően. A dupla áteresztőképes szigetelő hüvely másik végén szereljen be egy speciális, teljesen lezárt cink-oxid-lejtőt ugyanúgy. Lásd a kábelfej telepítésének utasításait.

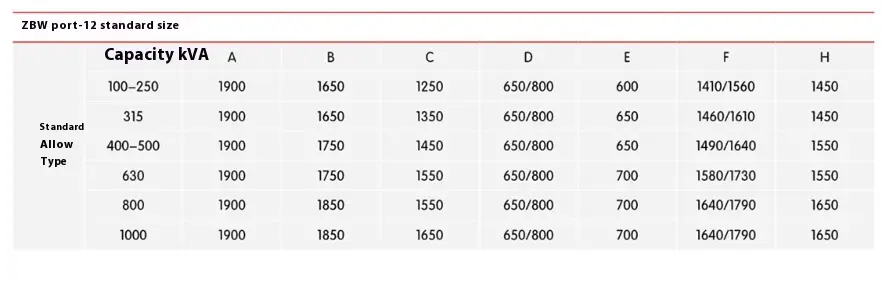

● Az előre telepített amerikai doboz típusú szekrény méretei
