Miért számít a földelő kapcsoló az elektromos biztonság érdekében?

Az elektromos energiarendszerek olyan összetett hálózatok, amelyek a megbízhatóan pontos vezérlést és robusztus biztonsági mechanizmusokat igényelnek. A biztonságot biztosító számos eszköz között aföldelő kapcsolóKritikus szerepet játszik.

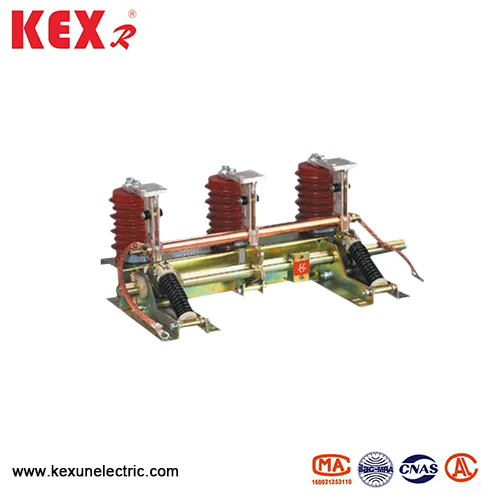

A földelő kapcsoló egy speciálisan kialakított mechanikus eszköz, amelyet egy áramkör vagy egy darab elektromos berendezés közvetlenül a földhöz (földhöz) csatlakoztatnak. Ezzel alacsony impedanciát biztosít az áramhoz, biztosítva, hogy bármilyen maradék töltés, hibaáram vagy indukált feszültség biztonságosan ürüljön a földbe. Ez megakadályozza a véletlenszerű áramütéseket, a berendezések károsodását és a működési veszélyeket.

A földelő kapcsolók nem folyamatosan használják a berendezés működése során. Ehelyett konkrét forgatókönyvekben működnek, például:

• A nagyfeszültségű vonalak karbantartása vagy javítása során.

• Amikor a berendezéseket az ellenőrzéshez elkülöníti a hálózatból.

• Sürgősségi helyzetekben a maradék energia kiürítésére.

Földelő kapcsoló nélkül a technikusok veszélyes feszültségeknek vannak kitéve, még az áramkörök leválasztása után is. Ez teszi az energiaelosztó hálózatok, alállomások és ipari növények nem tárgyalható összetevőjévé.

Milyen funkciókat és alkalmazásokat szolgálnak a földelő kapcsolók?

A földelő kapcsoló funkcióinak megértése segít megmagyarázni, hogy miért fogadják el az energiaágazatban.

Elsődleges funkciók

1. Biztonsági biztosíték
   A fennmaradó töltések földelése révén a földelő kapcsolók kiküszöbölik a véletlenszerű áramütés kockázatát a karbantartás során.

2. Rendszervédelem
   Az olyan berendezéseket, mint a transzformátorok, a kapcsolóberendezések és a buszrudat, megóvják az átmeneti túlfeszültségektől és a statikus indukciótól.

3. Működési megbízhatóság
   A földelő kapcsolók rendszeres használata biztosítja, hogy az elektromos rendszerek hatékonyan elszigeteltek legyenek, biztosítva a szolgáltatók és a mérnökök bizalmát.

4. A szabványoknak való megfelelés
   A nemzetközi és helyi szabványok, például az IEC 62271, földelő kapcsolókat igényelnek bizonyos nagyfeszültségű környezetben.

Kulcsfontosságú alkalmazások

• Nagyfeszültségű alállomás: A buszrudak földeléséhez és a szekció biztonságos leválasztásához használják.

• Közepes feszültség-elosztó rendszerek: Védi a karbantartó személyzetet a javítás során.

• Ipari növények: Biztosítja a nagy gépeket és az érzékeny berendezéseket a váratlan hullámoktól.

• Megújuló energiagazdaságok: Szél- és napenergia -gazdaságokban a földelési kapcsolók segítenek az inverterek és a transzformátorok ellenőrzéséhez.

A földelő kapcsolók műszaki paraméterei

Ezek a paraméterek meghatározzák, mennyire alkalmas egy adott földelő kapcsoló egy alkalmazáshoz. Például egy 31,5 ka-os rövid távú ellenállási áramú 36 kV-os földelő kapcsoló alkalmas lenne a közepes feszültségű ipari rendszerekhez, míg az ultra-magas feszültségű alállomások magasabb besorolást igényelnek.

Mit kell figyelembe vennie egy földelő kapcsoló kiválasztásakor?

A megfelelő földelő kapcsoló kiválasztása nem csak a feszültség -besorolások illesztéséről szól. Ez magában foglalja az operatív környezet, a biztonsági előírások és a rendszerintegráció értékelését.

A figyelembe veendő kulcsfontosságú tényezők

1. Feszültség és áram besorolása

   • Biztosítsa a kompatibilitást a rendszer névleges feszültségével és a hibaáram -szintekkel.

   • Az eltérés veszélyeztetheti a biztonságot, vagy idő előtti kudarchoz vezethet.

2. Ellenállási képesség

   • Ellenőrizze, hogy mind a rövid, mind a csúcs ellenáll a jelenlegi minősítések.

   • Ez biztosítja, hogy a földelő kapcsoló sérülés nélkül kezelje a hibás áramokat.

3. Üzemeltetési környezet

   • A kültéri alállomásokhoz elengedhetetlen az időjárásálló és a korrózióálló modellek.

   • A GIS-hez (gázszigetelt kapcsolóberendezések) speciális kompakt földelő kapcsolókra van szükség.

4. Üzemeltetési mechanizmus

   • A kézi típusok költséghatékonyak a kisebb létesítményeknél.

   • A motoros vagy rugóüzemű verziók előnyben részesülnek az automatizált alállomásokban.

5. Szabványok és tanúsítások

   • Az IEC 62271 vagy az egyenértékű nemzeti szabványok betartása biztosítja a megbízhatóságot és a globális elfogadást.

6. Karbantartási követelmények

   • Válassza ki a minimális mozgó alkatrészekkel és az egyszerű ellenőrzési funkciókkal rendelkező mintákat az állásidő csökkentése érdekében.

A megfelelő földelő kapcsoló kiválasztásának előnyei

• Fokozott munkavállalók biztonsága megbízható földeléssel.

• Javított működési hatékonyság a csökkentési késleltetés miatt.

• A szabályozási előírások nagyobb betartása.

• A kapcsolódó berendezések hosszabb élettartama.

Közös GYIK a földelő kapcsolókról

1. kérdés: Mi a különbség a földelő kapcsoló és a leválasztó kapcsoló között?
V: Míg mindkettő biztonsági eszköz, a leválasztó kapcsoló az áramkör egy szakaszát elkülöníti anélkül, hogy földelne. A földelő kapcsoló viszont az izolált szakaszot közvetlenül a földhöz köti, biztosítva, hogy maradjon fennmaradó vagy indukált feszültség. Mindkettőt gyakran használják a nagyfeszültségű telepítésekben a biztonság maximalizálása érdekében.

2. kérdés: Milyen karbantartást igényel a földelő kapcsoló?
V: Rendszeres ellenőrzés ajánlott a mechanikai kopás, a korrózió és a szigetelés integritásának ellenőrzésére. A mozgó alkatrészek kenése, a működési mechanizmusok funkcionális tesztelése és a földelő kapcsolatok ellenőrzése elengedhetetlen. A felhasználástól és a környezettől függően a karbantartási intervallumok évente és háromévente változhatnak.

Milyen szerepet játszik a földelő kapcsolók az energiarendszerek jövőjében?

Az energiaágazat gyorsan fejlődik a megújuló energia, az intelligens hálózatok és a digitális megfigyelés integrációjával. A földelő kapcsolók szintén fejlődnek, hogy megfeleljenek ezeknek az új követelményeknek.

A földelő kapcsoló technológiájának jövőbeli trendei

• Intelligens megfigyelés integráció: A fejlett földelő kapcsolókat most integrálják az olyan érzékelőkkel, amelyek valós időben figyelik a működési állapotot, a hibaáramot és az érintkezési ellenállást.

• Kompakt minták: A városi alállomások prémiumán lévő helynél a kompakt gázszigetelt minták egyre gyakoribbak.

• Magasabb besorolások a megújuló energiaforrásokhoz: A szél- és napenergia -gazdaságok gyakran terhelésben ingadozást tapasztalnak, és magasabb dinamikus teljesítményű földelő kapcsolókat igényelnek.

• Fenntarthatósági fókusz: A gyártók környezetbarát anyagokat és mintákat vizsgálnak, amelyek csökkentik a kapcsolóberendezések szénlábnyomát.

Miért maradnak a földelő kapcsolók nélkülözhetetlenek?

Ahogy az elektromos hálózatok bonyolultabbá válnak, a hibaáramokkal, az indukált feszültségekkel és a karbantartási veszélyekkel járó kockázatok szintén növekednek. A földelő kapcsolók továbbra is az elektromos biztonság sarokköve marad, biztosítva, hogy a mérnökök és a technikusok a nagyfeszültségű környezetben való bizalommal működhessenek.

-KorKexun, Földelő kapcsolókat szállítunk, amelyek a legmagasabb szintű biztonsági, tartósság és teljesítmény előírásait tervezik. Portfóliónk a feszültségosztályok széles skáláját, a működési mechanizmusokat és a konfigurációkat fedi le, lehetővé téve számunkra, hogy világszerte energiaellátást, ipari növényeket és megújulóenergia -projekteket kiszolgáljunk. Minden kapcsolót pontosan úgy terveztek, hogy megfeleljen a nemzetközi szabványoknak, miközben alkalmazkodik a különböző piacok konkrét igényeihez.

A részletes specifikációk, a testreszabott megoldásokkal kapcsolatos konzultáció vagy az ömlesztett kérdések érdekében üdvözöljük Öntvegye fel velünk a kapcsolatotMa, és fedezze fel, hogy a Kexun Fülelő kapcsolók hogyan javíthatják az elektromos rendszerek biztonságát és megbízhatóságát.
