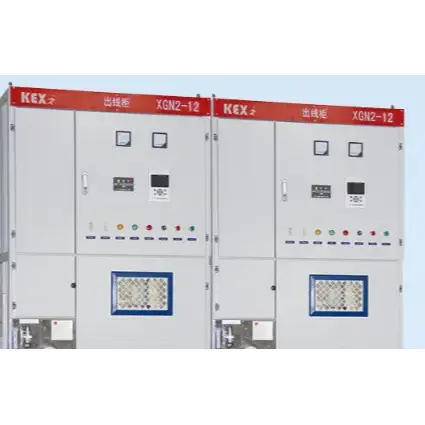

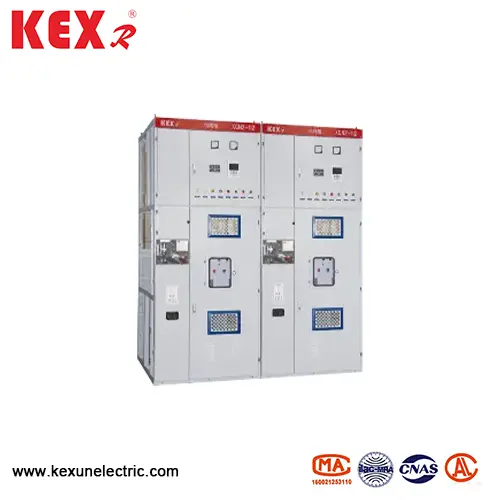

Doboz típusú rögzített fém zárt kapcsolóberendezés

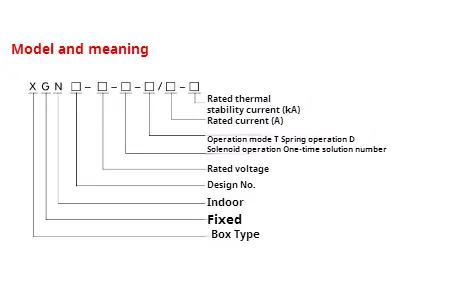

● A modell jelentése

● Elsősorban a XGN2-12 doboz típusú rögzített fém kapcsolóberendezés műszaki paraméterei

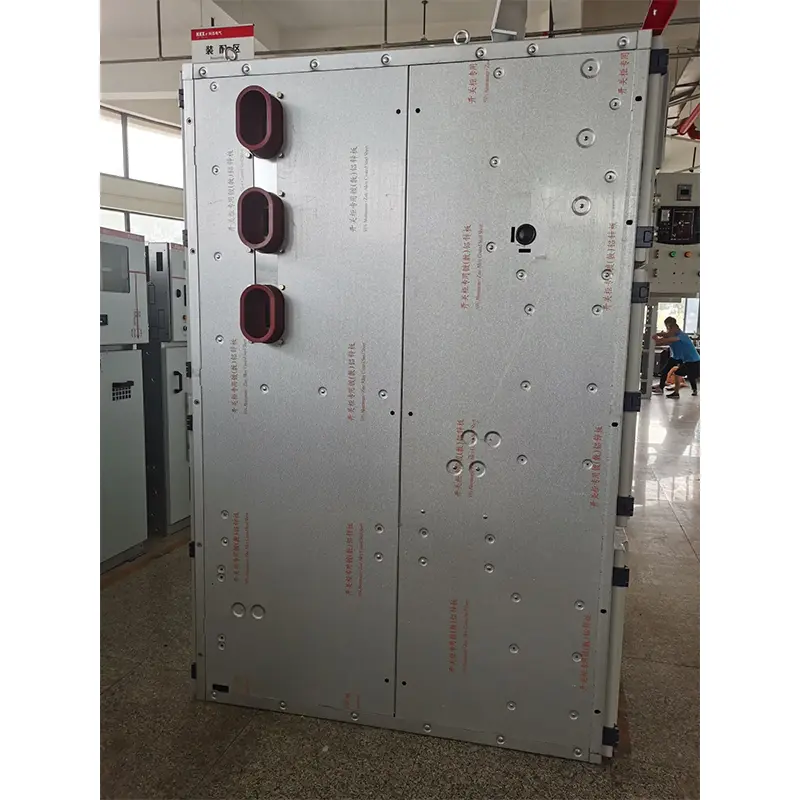

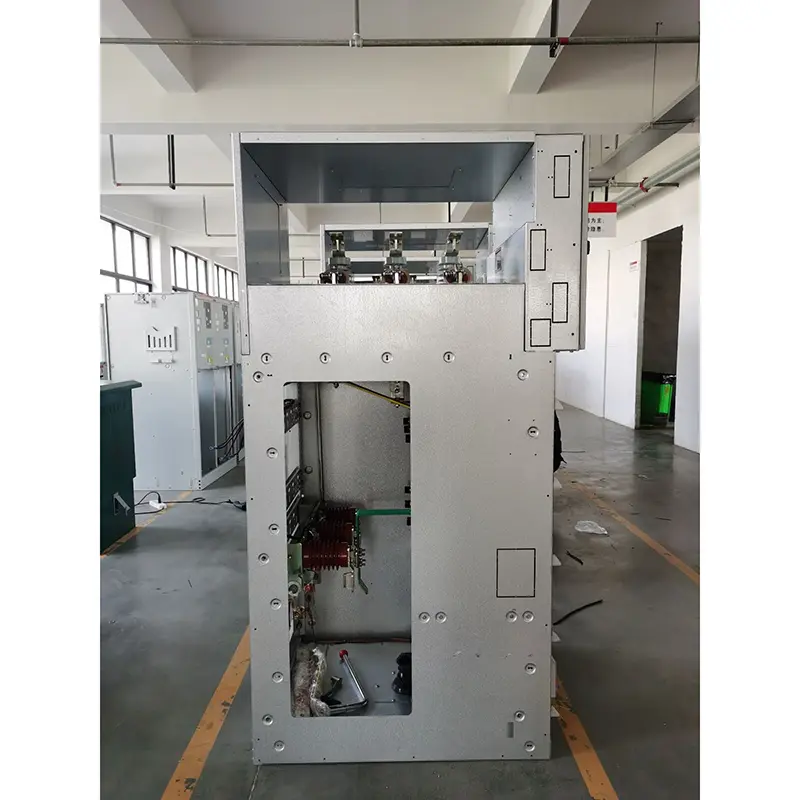

◆ struktúra

Ez az XGN2-12 doboz típusú rögzített fém zárt kapcsoló berendezés egy fém zárt dobozszerkezet, és a berendezés keretet szögcélrel hegesztik. A berendezést egy megszakító helyiségre, egy buszszobára, egy kábelszobára és egy relé helyiségre osztják acéllemezekbe, és a berendezés fő alkatrészeinek működése megfigyelhető a megfigyelőablakon és a homlokzaton lévő világítási lámpán keresztül. A berendezés műszaki teljesítményének javítása érdekében a fő alkatrészeket (például a megszakítókat és a forgókapcsolókat) átalakították. Az XGN2-12 doboztípusú rögzített fémkapcsoló berendezés elrendezése szerint a relék be lehet szerelni a relé helyiségbe, a jeltelékbe, jelző eszközöket, jelző lámpákat az ajtóra telepíthetnek, valamint az átviteli kapcsoló telepítési és üzemeltetési helyiségét, a buszhely hátulján, a kábelszobával az alsó részben, hogy a felhasználók kényelmesen csatlakozhassanak a vezetékekhez. Az elülső rész a megszakító helyiség, amely kényelmes a berendezések karbantartásához. A berendezés belső mechanizmusát lásd az 1. ábrán és a 2. ábrán, valamint a termék kézikönyvében.

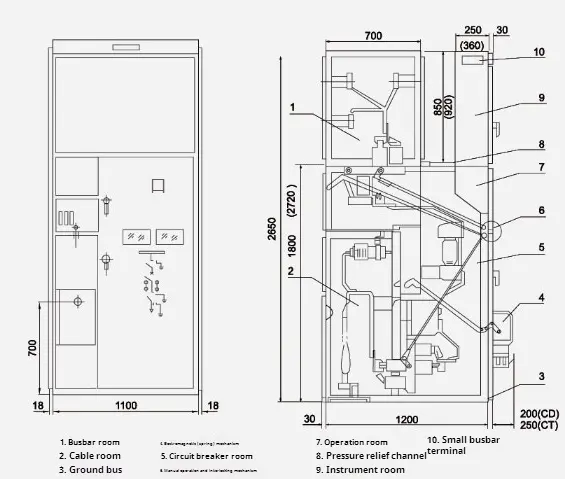

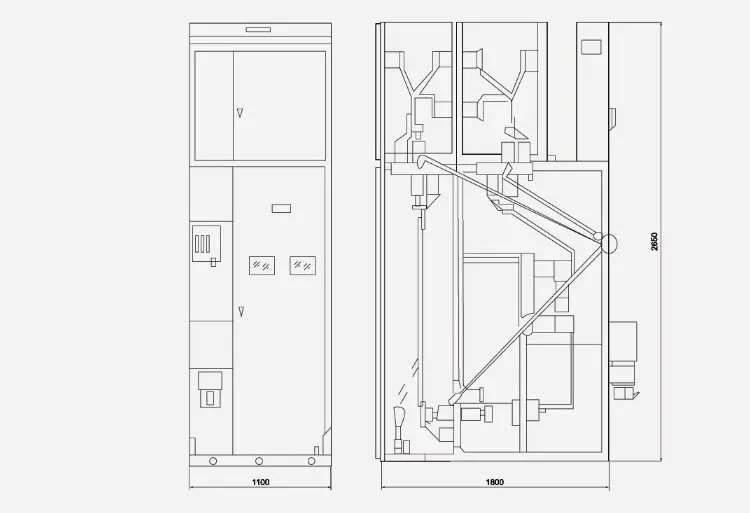

● XGN □ -12/07D vázlat rajz

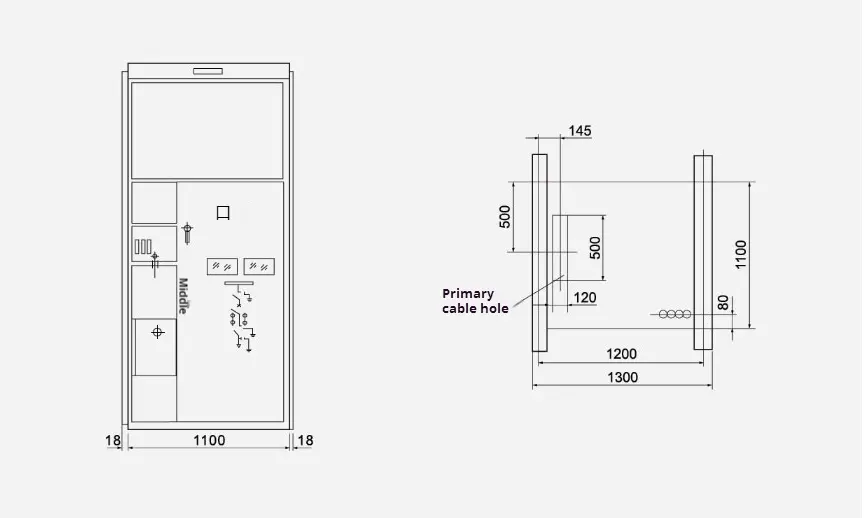

● XGN □ -12 (bypass kábel kimenete) Vázlat rajz

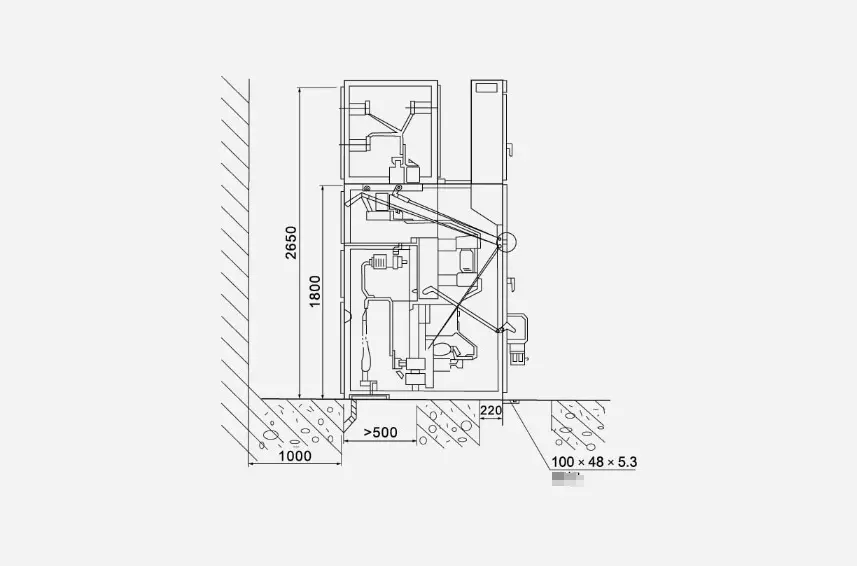

● Általános dimenzió telepítési rajz
