Miért választja egyre több vásárló a C-GIS-t?

Mi az a C-GIS?

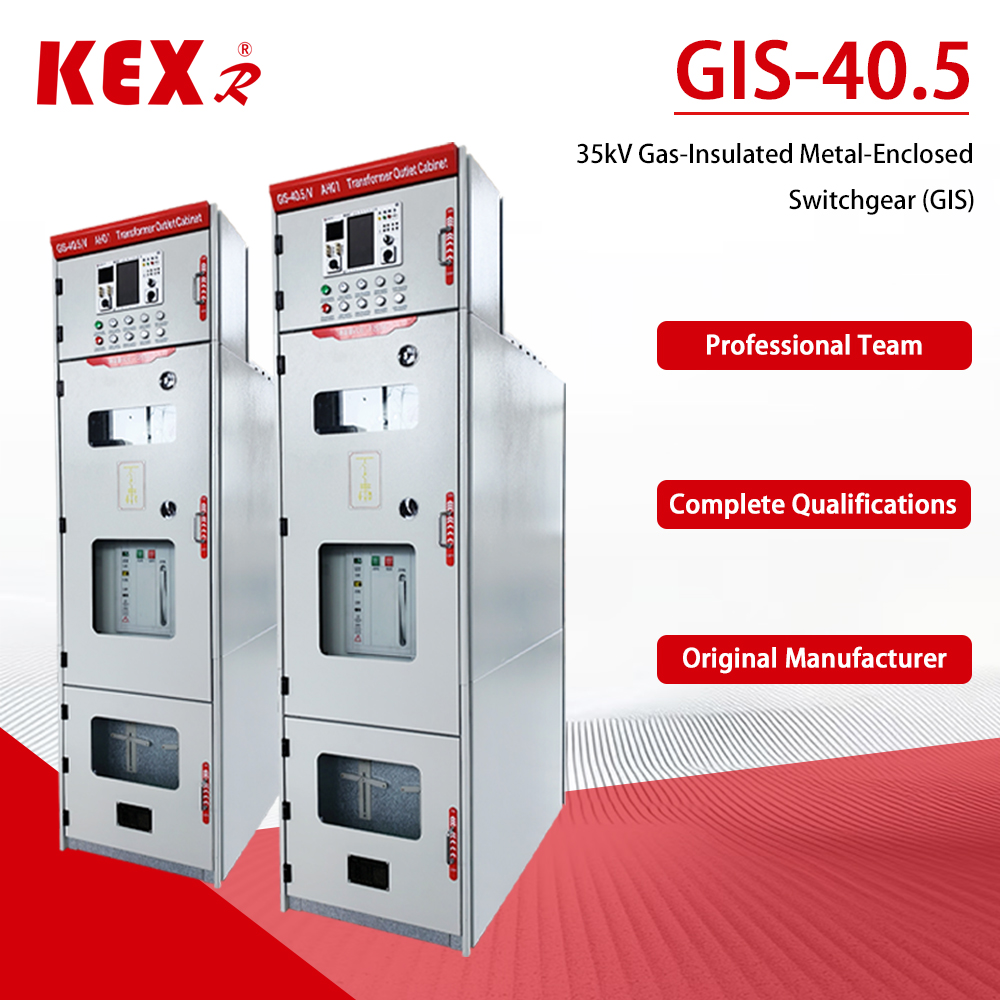

A40,5 kV-os C-GIS szekrény(35kV-os rendszerekben elterjedt) a térinformatikai technológia sikeres kiterjesztése a középfeszültségű területre. Alapvető tervezési koncepciója a következő:

1. Teljesen lezárt szerkezet: minden nagyfeszültségű feszültség alatt álló alkatrész rozsdamentes acéllemezekkel hegesztett, zárt gázdobozban van lezárva, amely teljesen el van zárva a külső környezettől.

2.Gázszigetelés: a gázdobozt szigetelő gázzal töltik fel, hogy szigetelő közegként levegőt helyettesítsenek. A gyakori szigetelőgázok a következők:

3.SF (kén-hexafluorid): a hagyományos főáramú közeg kiváló szigetelőképességgel rendelkezik, de magas üvegházhatása miatt környezeti terhelésnek van kitéve.

4.Környezetvédelmi gáz: A „kettős széndioxid” céljának elérése érdekében a piac elkezdte a száraz levegőt, a nitrogént (N) vagy az új környezetvédelmi gázokat alkalmazni alternatívaként a zöld fejlődés elősegítésére.

5.Vákuumos megszakító: A kapcsolóberendezések magmegszakítója általában vákuummegszakítót alkalmaz az áramkör csatlakoztatásának és leválasztásának befejezéséhez.

6. Moduláris felépítés: a termék több szabványos modulból áll (például megszakító modul és buszmodul), amelyek terepen rugalmasan kombinálhatók és egyszerűen bővíthetők.

Alapvető előnyök és alkalmazható forgatókönyvek

A hagyományos (légszigetelt panellel) szemben a 40,5 kV-os C-GIS a következő kiemelkedő előnyökkel rendelkezik, de figyelni kell a magas kezdeti költségére is:

1. Kompakt szerkezet, helytakarékos: mivel a gázszigetelési teljesítmény sokkal jobb, mint a levegő, a szekrény mérete jelentősen csökken. Az azonos specifikációjú AIS-hez képest a C-GIS által elfoglalt terület több mint 50%-kal, de akár 76%-kal is csökkenthető, ami különösen alkalmas szűkös földterülettel rendelkező városi alállomásokhoz.

2. Erős környezeti alkalmazkodóképesség, biztonság és megbízhatóság: teljesen zárt kialakítás lehetővé teszi, hogy ellenálljon az olyan zord környezeteknek, mint a nagy magasság, a páratartalom, a sóköd, a szennyeződés és a páralecsapódás. A feszültség alatt álló részek nincsenek szabadon, és a biztonság magas. Még nulla túlnyomás (gázszivárgás) alatt is tartható egy bizonyos szigetelési szint.

3.Alapvetően karbantartásmentes, csökkenti az üzemeltetési és karbantartási költségeket: mivel az alapelemek el vannak szigetelve a külső környezettől, alapvetően nem érinti őket a por és a nedvesség, elérve az alapvető karbantartásmentes szintet.

4. Magasabb kezdeti befektetés: A kifinomultabb anyagok és eljárások (például rozsdamentes acél, robothegesztés, héliumszivárgás észlelés stb.) alkalmazása miatt a C-GIS kezdeti beszerzési költsége általában magasabb, mint az AIS.

Ezekkel az előnyökkel a C-GIS-t széles körben használják új energiatermelési (fotovoltaikus, szélenergia) nyomásfokozó állomásokon, városi elosztóhálózat-átalakításokban, vasúti tranzitban, sokemeletes épületekben, ipari és bányászati ​​vállalkozásokban, adatközpontokban és alállomásokban zord környezetben (például nagy magasságban, tengerparti területeken és nagy szennyezettségű ipari övezetekben).

Szerkezeti és tervezési jellemzők

A berendezések biztonságának és megbízhatóságának biztosítása érdekében a teljes életciklusban (akár 30 évig vagy még tovább),40,5 kV C-GIS szerkezeti tervezésben és gyártástechnológiában a következő jellemzőkkel rendelkezik:

1.Magas szintű védelem: A levegődoboz védelmi szintje általában eléri az IP67-et, amely ellenáll a rövid távú bemerítés hatásának.

2. Precíziós hegesztési eljárás: a gázdoboz általában 3 mm vastagságú 304-es rozsdamentes acéllemezből készül, amelyet robotok automatikusan lézerrel hegesztenek, hogy biztosítsák a varrat szilárdságát és tömítettségét.

3. Szigorú szivárgásérzékelés: a gyártás után nagy pontosságú hélium tömegspektrométer szivárgásérzékelőt használnak az észlelésre annak biztosítására, hogy az SF-gáz éves szivárgási aránya ≤0,1% legyen, és egyes csúcskategóriás termékek elérhetik a ≤0,01% értéket is.

4. Intelligens integráció: Az intelligens gis szekrény új generációja olyan beépített érzékelőkkel rendelkezik, mint a hőmérséklet, a részleges kisülés, a mechanikai jellemzők stb., amely támogatja a valós idejű állapotfigyelést, távvezérlést és hibajelzést, és fontos része az intelligens hálózat megvalósításának.
