Nagyfeszültségű teljes készlet

● A KYN28-12 típusú nagyfeszültségű teljes készlet alkalmazása

A KYN28-12 (GZS1) A nagyfeszültségű teljes készlet egy háromfázisú AC 50Hz-es beltéri teljes elosztó eszköz, amelyet 3-12kV hálózati teljesítmény és vezérlés fogadására és elosztására használnak, az áramkört védik és figyelemmel kísérik. Különböző típusú mikrokomput-alapú átfogó relé-védő eszközök telepíthetők a termék relé kamrájának panelen, és a rendszer intelligens vezérlése megvalósítható. A távirányító, a telemetria, a távoli kommunikáció és a távoli beállítás funkcióival rendelkezik, és a mezőhálózat a CAN buszon keresztül vezérelhető a kommunikációs felületen. Ezenkívül a megszakító téves operációjának megakadályozására, a kézi kocsi terheléssel történő nyomására és meghúzására, a földelő kapcsoló villamos energiával történő bezárásával, az áram földelési helyzetbe történő elküldésével és az élő intervallum tévedésbe való belépésének megakadályozására is, amelyet röviden "öt megelőzésnek" neveznek. A szekrény felszerelhető VSI (ZN63) és ZN12V vákuum -megszakítókkal, valamint importált VD4 vákuum -megszakítókkal és VC sorozatú vákuumkontaktorokkal.

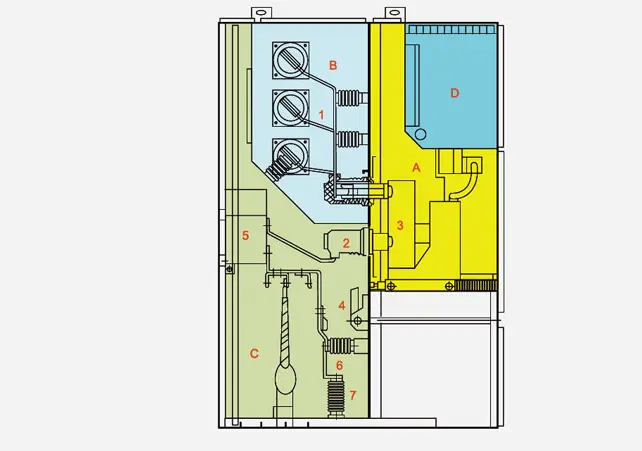

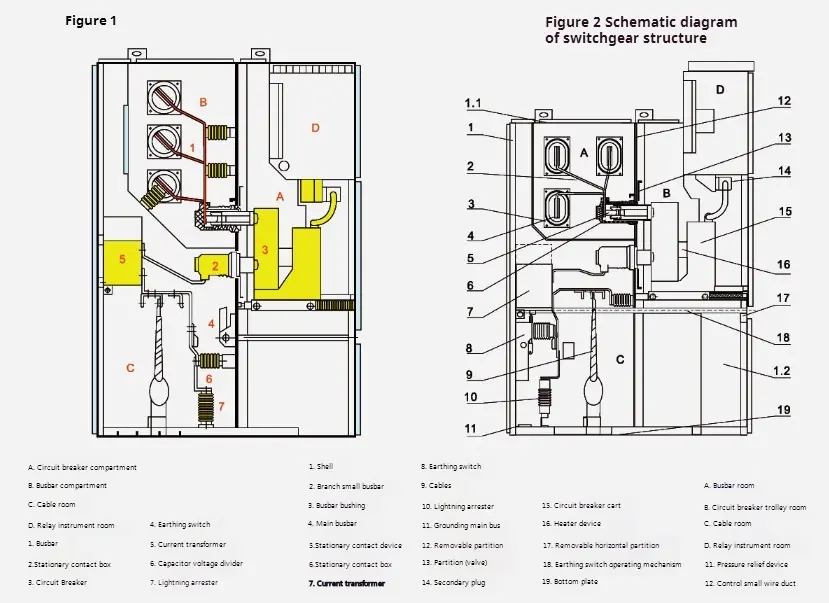

● A KYN28-12 típusú nagyfeszültségű teljes készlet szerkezeti diagramja

● A nagyfeszültségű teljes készlet megfelel a szabványoknak ：

1.EC-298 2.GB3906-1991 3.DLVT404-1997 4.GB/T11022-1999

● Nagyfeszültségű teljes készlet leírás

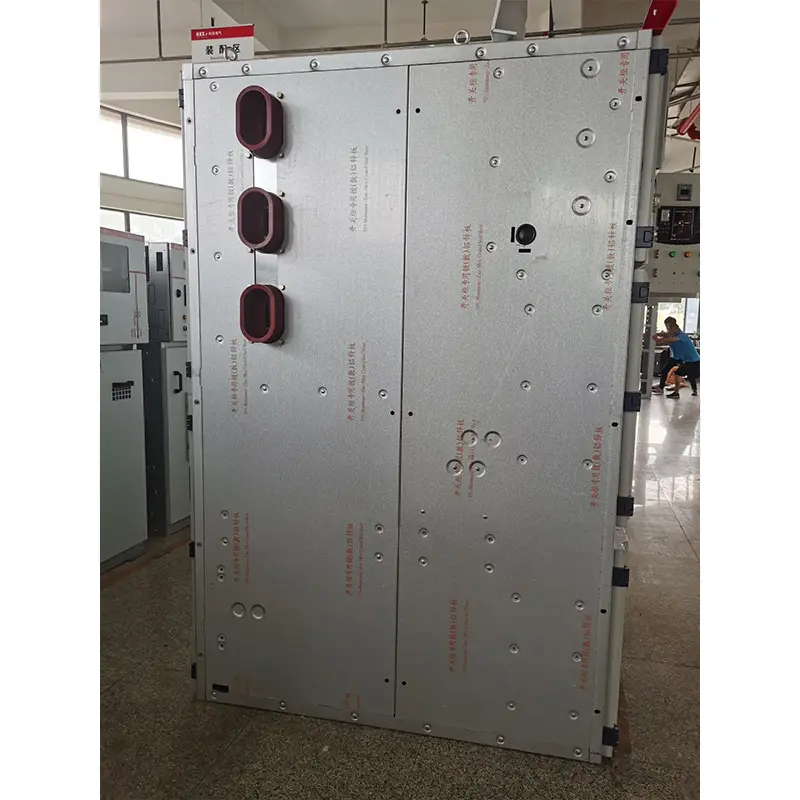

A nagyfeszültségű teljes készlet héja és partíciója alumínium-cink bevont acéllemezekből vagy acéllemezekből készül, amelyeket a CNC szerszámgépek feldolgozása és meghajlása után csavaroznak, így az összeszerelt nagyfeszültségű teljes készlet fenntarthatja a méret egységességét. Az alumínium-cink bevont acéllemez erős korrózió és anti-oxidáció hatásai és nagy mechanikai szilárdsága. A nagyfeszültségű teljes készlet belsejét kézi kocsi szobára, buszszobára, kábelszobára és relé műszerszobára osztják partíciókkal, és az egyes egységek héja független földelést mutat. Az ajtó mindegyikét elektrosztatikus műanyaggal permetezik, ami miatt a felületüknek előnyei vannak az ütésállóság, a korrózióállóság és a gyönyörű megjelenés előnyei (a színeket a felhasználók testreszabhatják).

◆ A héj és a partíció

A szekrény héja és partíciója kiváló minőségű, importált alumíniummal bevont cink acéllemezekből készül, amelyeket a CNC szerszámok meghajlása után csavaroztak, így az összeszerelt nagyfeszültségű teljes készlet fenntarthatja az egységesség méretét. Erős korrózióállósággal és oxidációs ellenállással rendelkezik, és nagyobb mechanikai szilárdsággal rendelkezik, mint ugyanazon acéllemez. A nagyfeszültségű teljes készletet kézi kocsi szobára (megszakító rekesz), buszteremre, kábelszobára és relé műszerszobára (alacsony feszültségű helyiségre) osztják. Az egyes egységek héja függetlenül földelhető.

◆ Méretek

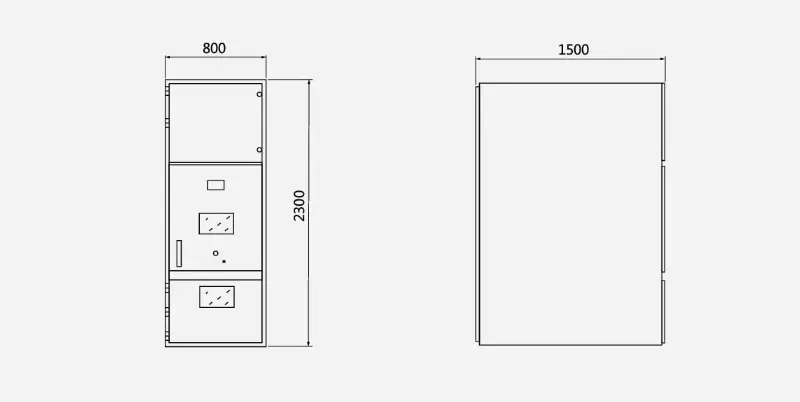

◆ A nagyfeszültségű teljes készlet dimenziós rajzának vázlata

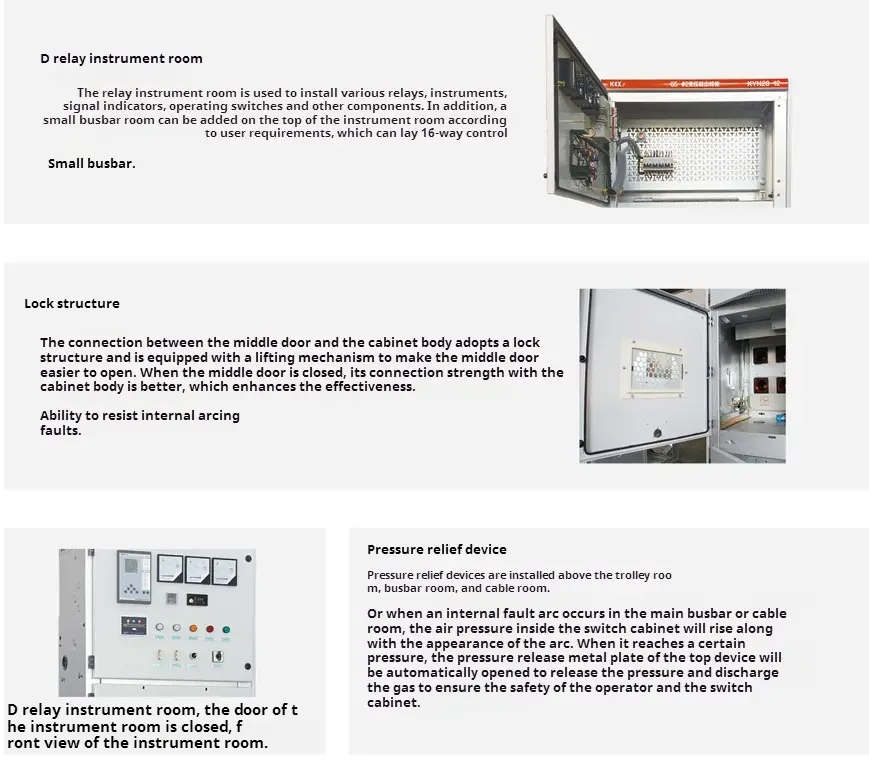

◆ A KYN28-12 típusú nagyfeszültségű teljes készlet fontos alkotóeleme
