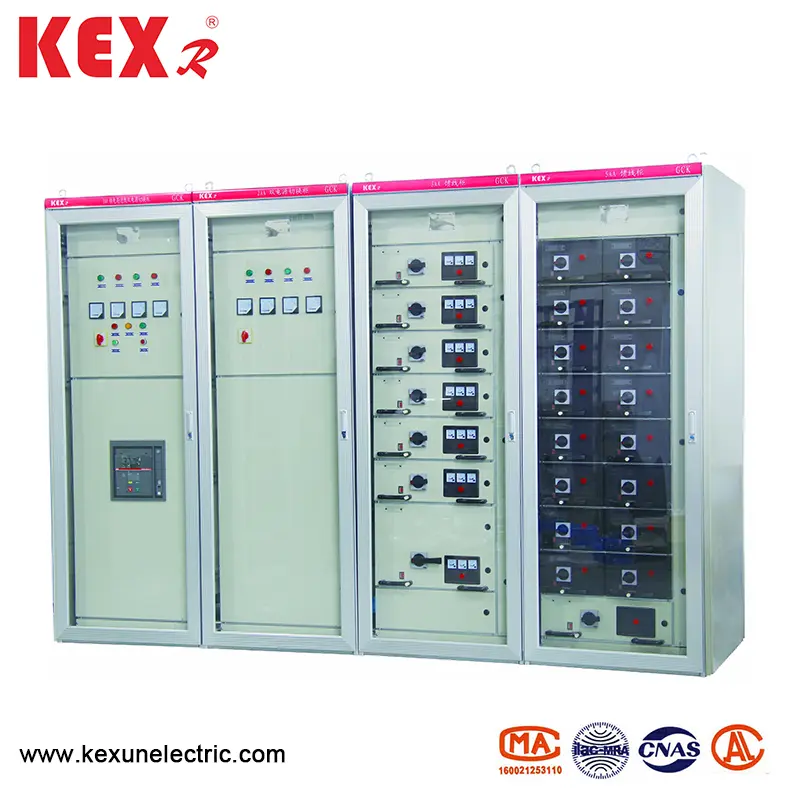

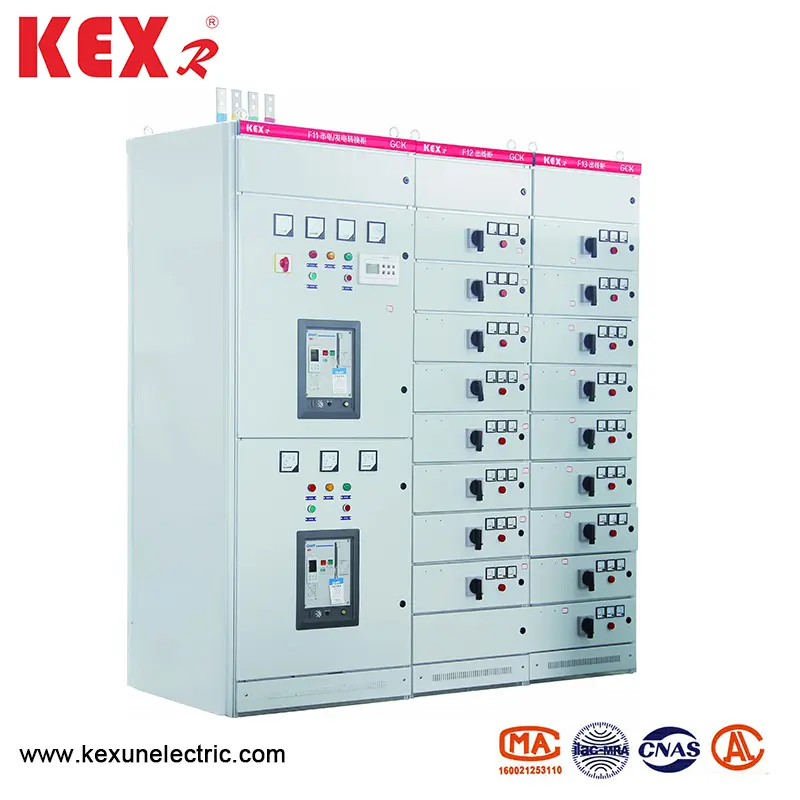

Lv kapcsolóberendezés

● Rendszeresen alkalmazza a feltételeket

◆ A GCK LV kapcsolóberendezés magassága kevesebb, mint 2000 m

◆ A környezeti levegő hőmérséklete nem magasabb, mint +40 ℃, és az átlagos hőmérséklet 24 órán belül nem magasabb, mint +35 ℃, és a környezeti levegő hőmérséklete nem alacsonyabb, mint az 50 ℃

◆ Légköri körülmények: A levegő tiszta, és a relatív páratartalom nem haladja meg az 50% -ot, ha a hőmérséklet +40 ℃, és a magasabb relatív páratartalom megengedett, ha a hőmérséklet alacsony, például 90%, ha a hőmérséklet +20 ℃

◆ A GCK LV kapcsolóberendezést a tűz, a száraz robbanás, a súlyos szennyezés, a kémiai korrózió és az erőszakos rezgés nélküli helyekre kell felszerelni

◆ A függőleges síkkal való dőlés nem haladhatja meg az 5 -et; Ez a termék alkalmas a következő hőmérsékleten történő szállításhoz és tároláshoz: -25 ℃ ~+55 ℃, és rövid idő alatt nem haladja meg a+70 ℃ -t (legfeljebb 24 órán belül); Ha a fenti használati feltételeket nem lehet teljesíteni, a felhasználó a megrendeléskor a gyártóval fel kell emelnie, és konzultáción keresztül rendezi azt.

● A GCK LV kapcsolóberendezés fő műszaki paraméterei

● Építészeti jellemző

A fiók funkcióegységét és az ajtót a fő kapcsoló működési mechanizmusa mechanikusan összekapcsolja. Amikor a fő kapcsoló záróhelyen van, az ajtót nem lehet kinyitni, és a működési mechanizmus záró vagy nyitóhelyen rögzíthető egy további lakat segítségével. A funkcionális egységek rekeszeit fémlemezek választják el, és a fiókok jó felcserélhetőséggel rendelkeznek, és működőképes, teszthelyzet és elválasztási helyzetük van. Amikor a fiókot egy bizonyos helyzetbe tolja, a fiók automatikusan elhelyezkedik. Ebben az időben a fiók bal oldalán lévő fiókot meg lehet húzni, hogy felszabadítsák a pozicionálást és belépjenek a következő helyzetbe. Amikor a fiókot kihúzzák a szekrényből, akkor az is, hogy megakadályozza a leesést.

▶ A rögzített sémákkal rendelkező szekrény, például a kapacitási kompenzáció és a mérés ugyanolyan megjelenésű, és ugyanolyan vízszintes buszhelyet mutat, mint a fiókos szekrény. Ezáltal biztosítva, hogy a fiókos szekrény és a rögzített szekrény egymás mellett használható.

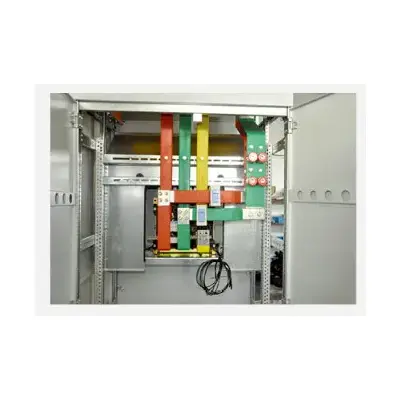

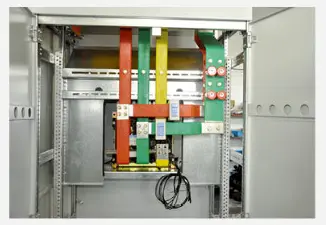

▶ Bus-sávrendszer: A szekrény buszbarátja háromfázisú öt vezetékes rendszert alkalmaz, egy buszrárt használnak, ha a vízszintes buszbarna névleges árama 1250a alatt van, és a dupla buszbarát használják, ha a vízszintes buszbarna névleges árama meghaladja az 1250A-t. A szekrények közötti vízszintes buszrárt átfedésben van az összekötő blokkok, és a függőleges buszrárt a polikarbonát műszaki héj zárja be. A belső terelőlapot az ív diffúziójának korlátozására használják. A semleges buszrárt a szekrény teteje elejére állítják, és a védő buszrárt (PE) a szekrény alján helyezkedik el, és a szekrény terelőjéhez kapcsolódik.

▶ Annak mellett, hogy nem csökkentik a héj védelmi szintjét, a kapcsoló szekrény alsó és tetejét természetes szellőztetőablakokkal látják el.

▶ A szekrény héjának védelmi foka IP40.

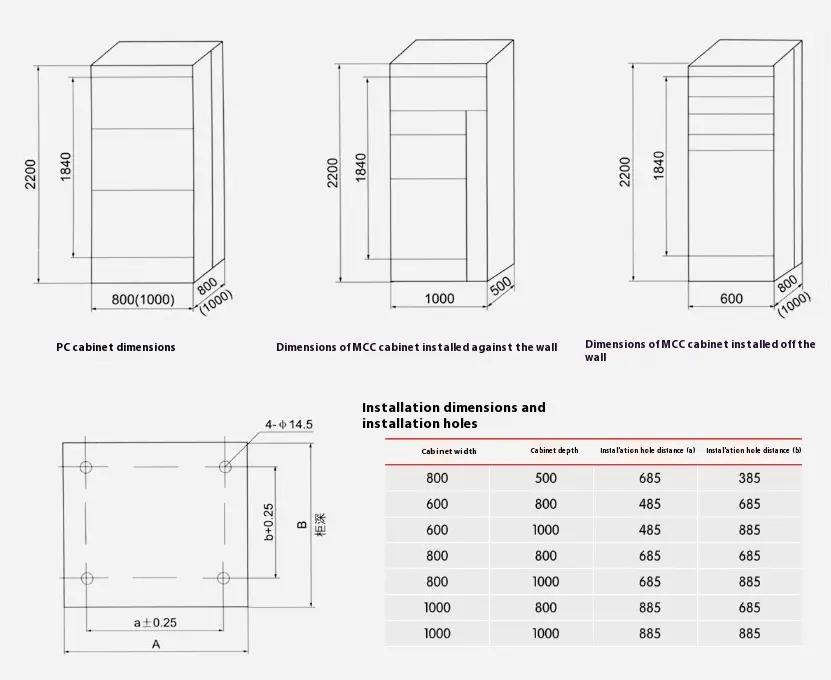

● LV kapcsolóberendezés általános mérete, telepítési mérete

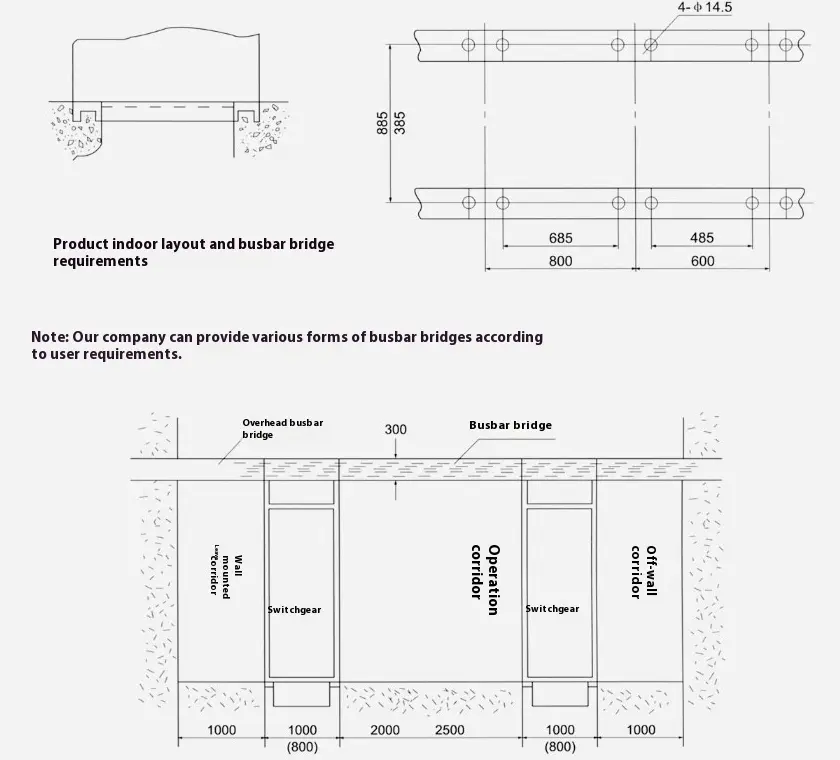

● A GCK típusú LV SwitchGear telepítési Alapítvány vázlatos diagramja
