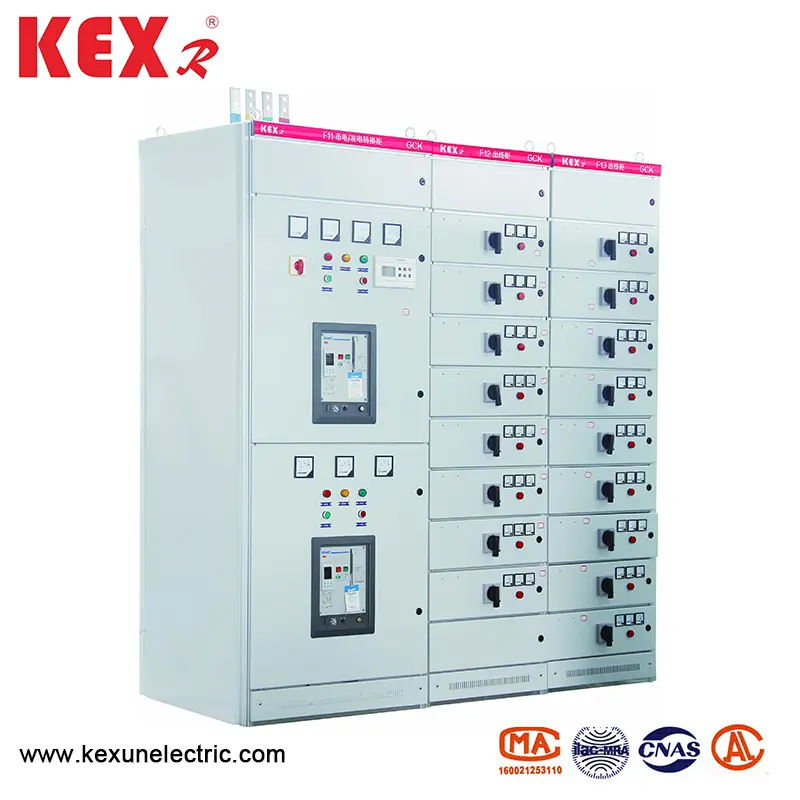

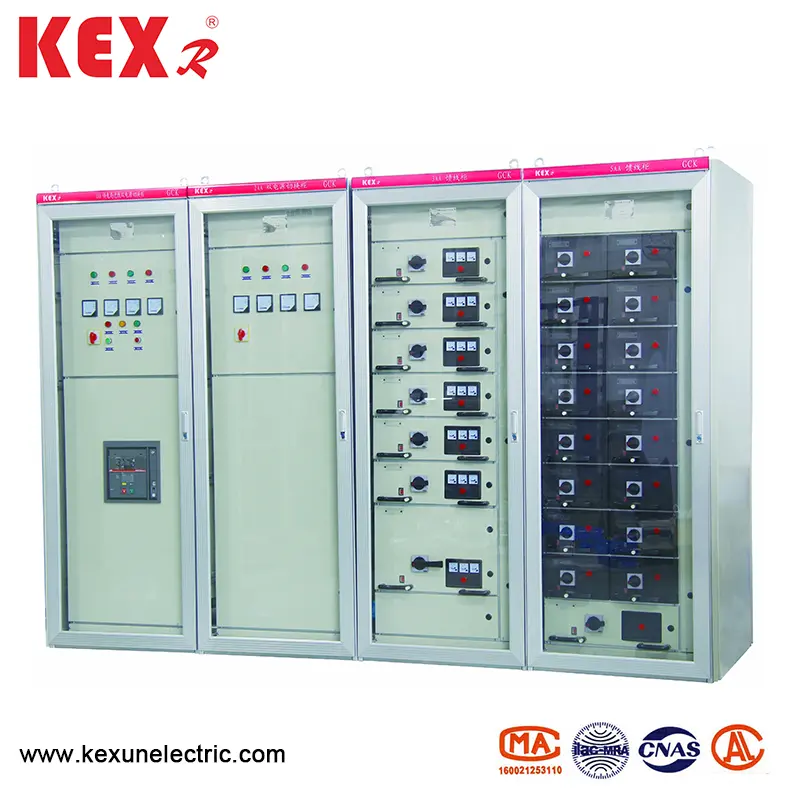

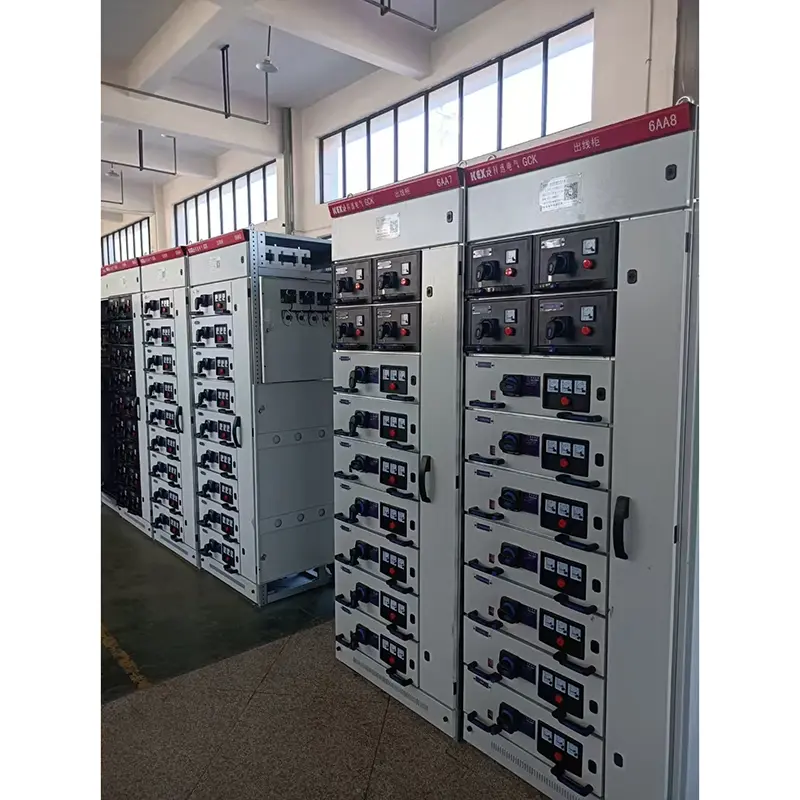

Alacsony feszültségű húzóberendezés

● Termékjellemzők

Ennek az alacsony feszültségű kiszállító kapcsolókészüléknek a nagy törésű kapacitás, a jó dinamikus és hőstabilitás, a fejlett és ésszerű szerkezet, a gyakorlati elektromos séma, a sorozat, az erős sokoldalúság, a különféle sémák egységek önkényes kombinációja, az egy kapcsolóberendezés, az alapterület megtakarítása, a gyönyörű megjelenés, a nagy védelmi szint, a biztonság és a megbízhatóság és a megbízhatóság és az így tovább tartozó. Ez a termék megfelel az IEC439 NEMAICS2-322 szabványnak, és megfelel a GB7251-87 "alacsony feszültségű kapcsolóberendezéseknek" Nemzeti szabványnak és a ZBK36001-89 "Alacsony feszültségű kivonható kapcsoló" szakmai standardnak "is.

● Fő műszaki paraméterek

● Építészeti jellemző

Az alacsony feszültségű húzóberendezés alapvető kapcsolóberendezési keretét összeállított szerkezet. A kapcsolóberendezés keretének összes szerkezeti részét csavarokkal kötik össze, hogy alapkeretet képezzenek. Ezután, szükség szerint, ajtók, terelőlemezek, partíciók, fiókok, szerelőkanzók, buszrudak és elektromos alkatrészek adnak hozzá egy teljes kapcsolóberendezés összeszereléséhez. Ez az LV kapcsolóberendezés a következő jellemzőkkel rendelkezik:

▶ 1. A keret profilos acélból készül, háromdimenziós saroklemezsel, és hegesztési szerkezet nélkül csavarozva, elkerülve ezzel a hegesztési deformációt és a feszültséget, és javítva a telepítési pontosságot.

▶ 2. A keretek és alkatrészek rögzítő lyukai az E = 20 mm modulus szerint változnak.

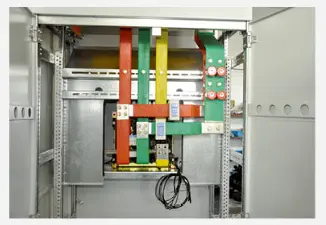

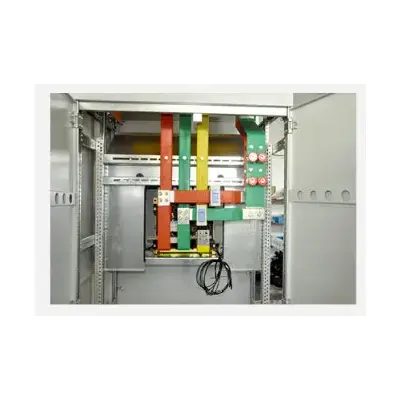

▶ 3. A belső szerkezeti részek horganyzottak. Pácolás és foszfátálás után a külsőt elektrosztatikus epoxi porral permetezzük. 4. A Power Center (PC) bejövő kapcsolóberendezésben a teteje a vízszintes buszterület, a vízszintes buszterület alsó része pedig a megszakító helyiség. A megszakítók felszerelhetők a háztartási DW15C -vel, ME -vel és más sorozatokkal, és felszerelhetők a külföldi villamosenergia -vállalatok által előállított különféle megszakítókkal is, például az ABB Company által előállított F sorozatú megszakítók és az intelligens megszakítók. Általánosságban elmondható, hogy a PC -egységnek van egy fő áramköre (beleértve a buszcsatlakozót), fordított sorokkal. Ha a névleges áram 630A-1600A, akkor egy 800 × 1000 × 2200 (szélesség x mélység x magasság) teljes méretű kapcsolóberendezéssel foglalkozik. A forgalom nélküli fő áramkör 800 × 800 × 2000 külső dimenzióval (szélesség, mélység és magasság) kapcsolóberendezést foglal el. Ha a névleges áram 1600A-3150A között van, akkor a teljes méretű, 1000 × 1000 × 2200 (szélesség x mélység x magasság) összegű kapcsolóberendezést foglal el. Nincs olyan fő kapcsolóberendezés, amelyet átfordítottak. Ha a névleges áram 1600A-3150A, akkor 1000 × 1000 × 220 külső dimenzióval rendelkező kapcsolóberendezés (szélesség × mélység × magasság). A forgalom nélküli fő áramkör 1000 × 800 × 2200 külső méretű kapcsolóberendezéssel (szélesség x mélység x magasság).

▶ 4.A Power Center (PC) Feeder kapcsolóberendezés szerkezete hasonló a bejövő kapcsolóberendezéshez. Ha az etetési áram 630A-1600A, akkor az 1000 × 1000 × 2200 (szélesség × mélység × magasság) kapcsolóberendezés két hurokkal felszerelhető, amelyek felfelé és lefelé vannak elrendezve.

▶ 5. A motorvezérlő központ (MCC) SwitchGear-nak két típusa van: falra szerelt kapcsolóberendezések és nem falra szerelt kapcsolókészülékek, amelyek teteje egy vízszintes buszrúd-terület, és a fiók funkcionális egység területe a vízszintes buszrész területe alatt van, amelynek szélessége 600 mm, és a fiók funkcionális egység területének magassága 1840 mm. Amikor a kapcsolóberendezés falakra van felszerelve, a kapcsolóberendezés bal része funkcionális egységterület, és a jobb oldalon egy 200 mm széles kábel-kimenetet tartalmaz. A kapcsolóberendezések teljes mérete 800/500/2200 (szélesség/mélység/magasság). Amikor a kapcsolóberendezést a faltól távolítják el, a kapcsolóberendezés szélessége 600 mm, és a kábel kimeneti területe a kapcsolóberendezés hátulján található. A kapcsolóberendezés teljes mérete 600 × 800 (1000) × 2200 (szélesség x mélység x magasság). Kétféle kapcsolóberendezés mélysége van: 800 és 1000. Azt javasoljuk, hogy a felhasználók válasszanak egy 1000 mélységű kapcsolót, hogy összhangban álljanak a PC kapcsolóberendezés mélységével. Amikor a fiókot kihúzzák a kapcsolóberendezésből, a kapcsolóberendezés élő része nem van kitéve, ami biztonságos és megbízható.

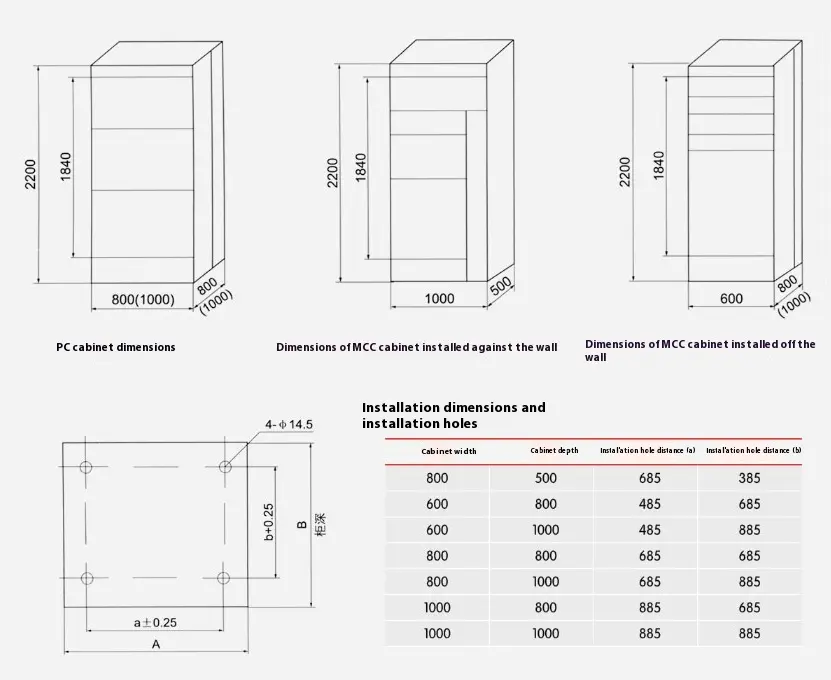

● LV kapcsolóberendezés általános mérete, telepítési mérete

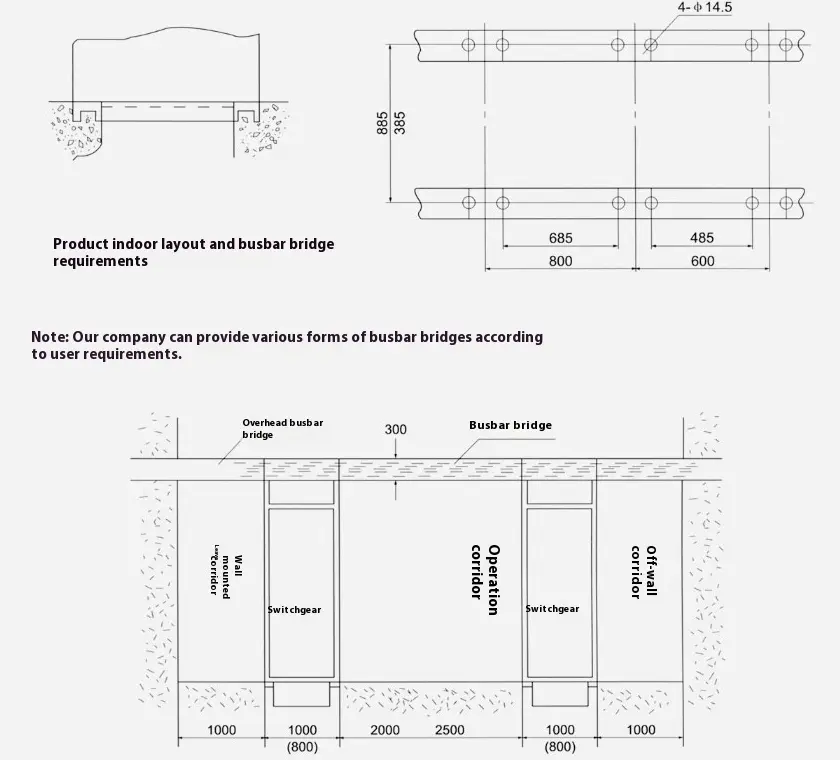

● Az alacsony feszültségű húzóberendezés telepítési alapítványának vázlatos diagramja

● Vigyázat

▶ A termék telepítésekor az alacsony feszültségű kihúzási kapcsolók közötti vízszintes vonalnak szilárdan és megbízhatóan csatlakoztatva kell lennie.

▶ Ennek a terméknek a ajtójának összekapcsolási funkciója van a fő kapcsolóval, azaz az ajtó csak áramkimaradás állapotában nyitható meg. Ennek a terméknek a másik oldala egy csavaros lezáró lemez, amelynek a fő kapcsolóval nincs összekapcsolási funkciója. Ezért kérjük, kapcsolja ki az áramellátást, amikor a termék oldalsó lemezét karbantartás céljából szétszereli.

▶ A nem szakemberek nem nyithatják meg a karbantartáshoz a kapcsolóberendezéseket.
