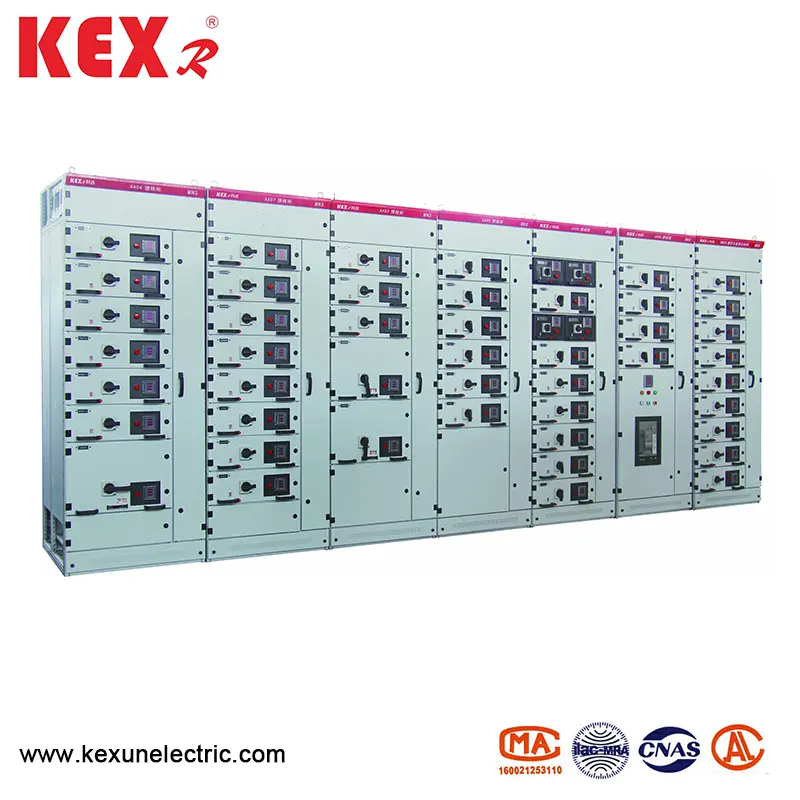

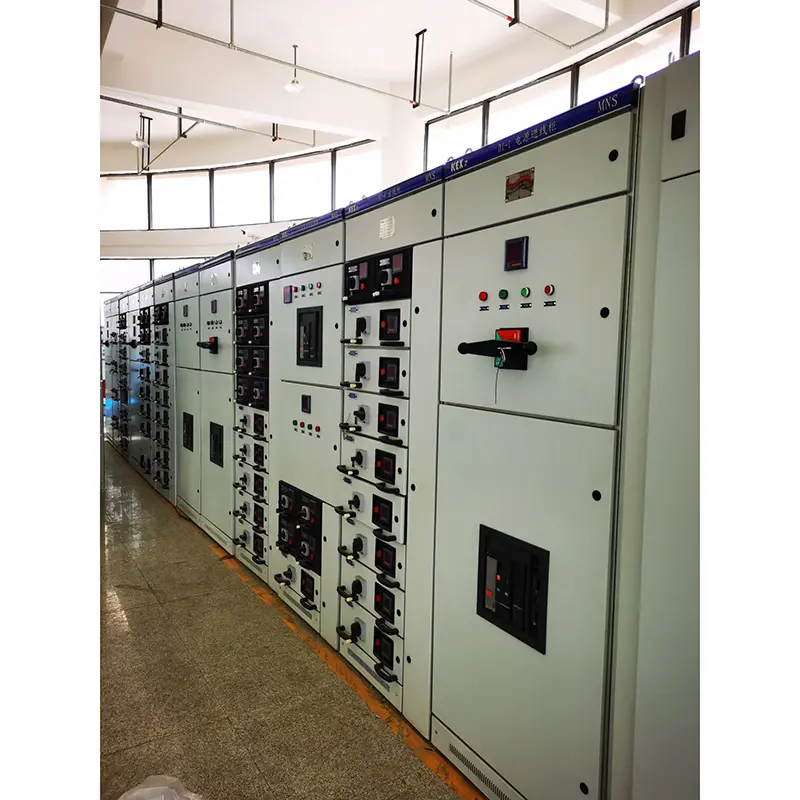

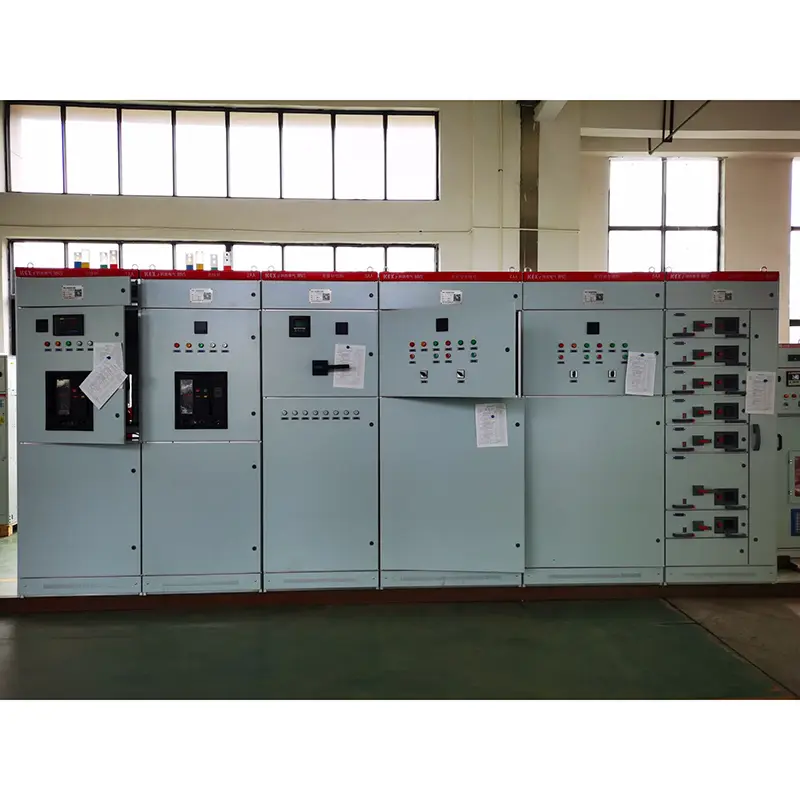

Alacsony feszültségű energiaelosztó szekrény

● Szabványok

Az MNS típusú alacsony feszültségű energiaelosztó kabinet megfelel a GB7251,1 Nemzeti Szakmai Szabványügyi Szabványoknak.

● MNS típusú alacsony feszültségű energiaelosztó szekrény feltételek felhasználásával

▶ Környezeti hőmérséklet ： -5 ~ 40 ℃ ， 24 órás átlagos, mint 35 ℃

▶ Légköri körülmények: A levegő tiszta, és a relatív páratartalom nem haladhatja meg az 50% -ot a legmagasabb hőmérsékleten +40 ℃. Alacsonyabb hőmérsékleten magasabb relatív páratartalom megengedett, például 90% +20 ℃ -nél, de a hőmérséklet -változást figyelembe kell venni, és időnként kondenzáció fordulhat elő.

▶ Magasság: Kevesebb, mint 1000 m, az MNS típusú alacsony feszültségű energiaelosztó szekrény alkalmas a következő hőmérsékleten történő szállításhoz és tároláshoz: -25 ℃ - +55 ℃, és 24 órán belül elérheti a +70 ℃ -t rövid idő alatt. Ezen szélsőséges hőmérsékletek alatt a készüléket nem szabad visszavonhatatlanul megsérülni, és normálisan kell működnie.

▶ Ha a fenti feltételek nem teljesülnek, akkor azt a felhasználó és a Kexun közötti konzultáció révén kell rendezni.

▶ Amikor ezt az eszközt tengeri olajfúrási és termelési platformokon és atomerőművekben használják, a műszaki megállapodást külön kell aláírni.

● Az MNS alapvető műszaki paramétereinek alacsony feszültségű energiaelosztó szekrény

◆ Elektromos teljesítmény

◆ IP -fokozat

Megfeleljen az IEC529 és a DIN40050 szabványoknak. Az IP30 φ φ2,5 mm -nél nagyobb szilárd anyagokat védi, az IP40 φ 41,0 mm -nél nagyobb szilárd anyagokat védi, az IP54 pedig a por ellen és bármely irányba fröccsenéstől (kérjük, forduljon a gyártóval, amikor IP54 védelmi szintet rendel).

◆ A szekrény szerkezete

Az alacsony feszültségű energiaelosztó szekrény alapszerkezete C alakú profilokból áll. A C. szakasz az acéllemezt e = 25 mm -rel hajlítva, mint a modul rögzítő lyuk. Az összes szekrény és belső partíció horganyzott és tisztított. Az ajtópanelek körül az oldalsó panelek nagyfeszültségű elektrosztatikus permetezésből készülnek. A szekrény alapszerkezetét lásd az alábbi ábrán.

◆ Kapcsoló szekrény típusa

1. Távolság az energiaelosztó központok között (PC1: EMAX, MT, 3WN, AH, ME sorozatú megszakítók használhatók.

2. Motorvezérlő központ szekrény (MCC): Nagy és kicsi fiókok összeszerelik, és az egyes hurok fő kapcsolója magas megsemmisítő műanyag tok-megszakítót vagy forgó rakománykapcsolót fogad be biztosítékkal. Automatikus teljesítménytényező kompenzációs szekrény (kézi, automatikus és távoli teljesítménytényező kompenzációs eszközökkel)

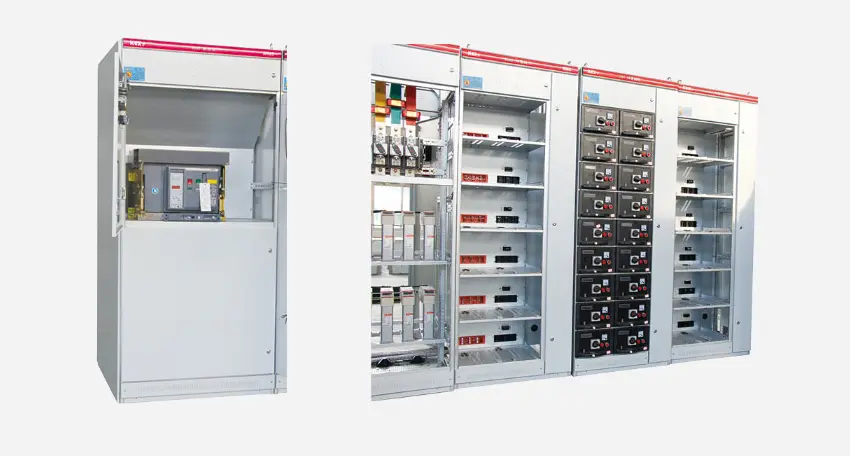

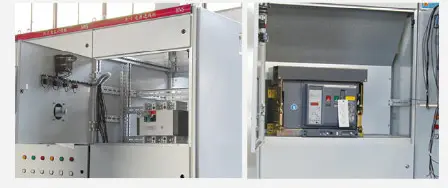

◆ Egy energiaelosztó központ (PC) szekrény

◆ B Motorvezérlő központ (MCC) szekrény

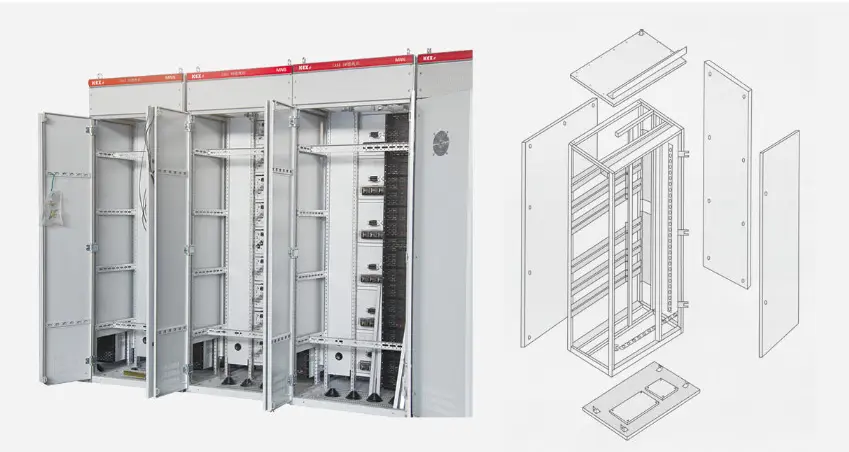

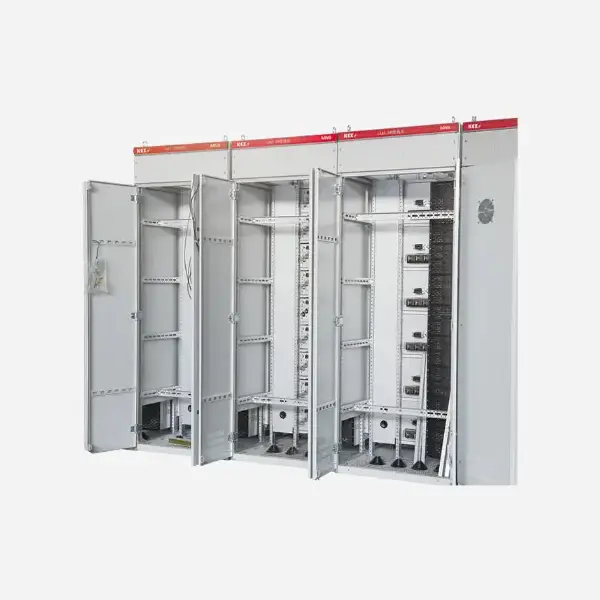

◆ C-alakú profilokból álló szekrénykeret szerkezete

◆ Az MNS típusú, alacsony feszültségű energiaelosztó szekrény vázlatos diagramja

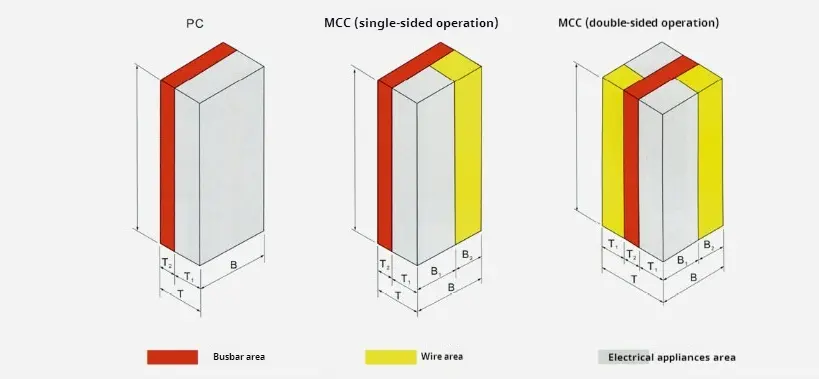

● A szekrény partíciós tervezése

◆ Teljesítmény -elosztó központ (PC)

(1) A PC -szekrény három rekeszre oszlik; Horizontális buszrekesz: a szekrény hátulján; Funkcionális egység rekesz: a szekrény első felső részén vagy a szekrény bal oldalán;

(2) Szegmentálási intézkedések: A vízszintes buszregséget és a funkcionális egység rekeszét acéllemezek választják el. A kontroll hurok rekeszét a funkcionális egység rekeszétől egy láng-retardáns polifenilén-éter műanyag borítás választja el.

(3) A szekrénybe felszerelt keretmegszakító manuálisan működtethető a szekrényen kívül, zárt állapotban. Vegye figyelembe a megszakító nyitó és záró állapotát, és ítélje meg, hogy a megszakító teszthelyzetben van -e, vagy a munkahelyzetben van -e a működési mechanizmus és az ajtó közötti helyzet összefüggései szerint.

(4) A fő áramkör és a kiegészítő áramkör közötti elválasztási struktúrát tervezzük. A méterből, a jelzőfényekből és a gombokból álló kiegészítő elektromos egységek mind a műanyag táblára vannak felszerelve, és a láng-retardáns poliuretán hab műanyagból készült burkolatot elválasztják a fő áramkörtől a tábla mögött.

◆ A motoros vezérlő központ és a kis áramellátási központ (MCC) kihúzása

A fiókos típusú MCC szekrény három rekeszre oszlik, nevezetesen a szekrény mögött lévő vízszintes buszrekeszre, a szekrény elején lévő bal oldali funkcionális egység rekeszre és a szekrény elején jobbra. A vízszintes buszregséget és a funkcionális egység rekeszét a láng-retardáns csukott műanyagokból készült funkcionális táblák választják el, és a kábelkartót elválasztják a vízszintes buszrekeszektől és a funkcionális egység rekeszét acéllemezekkel. MCCI MOTOR CONTROL CENTER) A fiókokat a következő öt típusra osztják: 8E/4: Magasság 200 × szélesség 150 × mélység 400 mm. 8e/2: Magasság 200 × szélesség 300x mélység 400 mm. 8E: Magasság 200 × szélesség 600 × mélység 400 mm. 16E: Magasság 400 × Szélesség 600 × Mélység 400 mm. 24E: Magasság 600 × Szélesség 600 × Mélység 400 mm.

◆ A hátsó kimeneti kapcsoló szekrény szerkezete

A kapcsolószekrény elrendezési szélességének csökkentése érdekében a kapcsolószekrény fő buszja vízszintesen van felszerelve a kapcsoló szekrény tetejére, és a szekrény hátsó fele egy kábelszoba, ahol a bejövő és a kimenő kábelek csatlakoztatnak. A kapcsoló szekrény elülső része az eszközterem, ahol a kapcsolóberendezés funkcionális egységei vannak felszerelve. Ebben a rendszerben a kapcsolószekrény oldalán lévő kábelszobát a hátsó szekrénybe helyezik, amely nagymértékben csökkenti a kapcsolószekrény elrendezési szélességét, hogy tovább teljesítse az alállomás helyének elrendezésének követelményeit.

Az adagoló szekrény 600 mm széles és 1000/1200 mm mély, tetején egy független főbusz -szoba van, amelyet az eszközteremből elkülönítettek. Az elülső eszköz kamra tényleges telepítési magassága 72E (E = 25 mm), amelyet a hátsó kábelkamrától a multifunkcionális tábla választ el, és teljes mértékben kihasználja a kapcsolószekrény telepítési területét, kompakt szerkezetű és rugalmas egységkonfigurációval. A hátulján lévő kábelszobában van egy ajtó, amely kényelmes a felszereléshez és a karbantartáshoz. A bejövő szekrény szélességét a bejövő egység keretáramának megfelelően határozzuk meg. Az ajánlott szélesség 400/600/800/1000 mm, a szekrény mélysége 1000 mm.

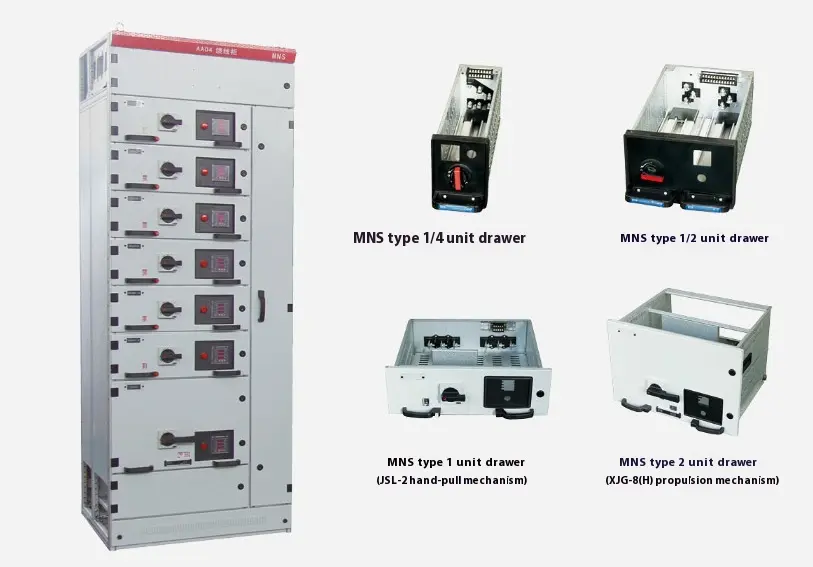

● fiók típusa

(1) 8E/4: Összeállítson 4 fiókos egységet a 8e magassági térbe.

(2) .8E/2: Összeállítson 2 fiókos egységet a 8e magassági térbe.

(3) 8E: Szereljen össze egy fiókos egységet a 8e magassági térbe.

(4) 16E: Szereljen össze egy fiókegységet 16e (400 mm) magasságban.

(5) 24E: Szereljen össze egy fiókegységet 24E (600 mm) magasságban. Öt fajta fiókegység külön -külön összeállítható egy szekrényben, és vegyes összeszereléshez is felhasználható. Lásd az alábbi táblázatot a fiókok maximális számát, amelyeket egy szekrényben be lehet illeszteni egyszalagra.

◆ A fiókok elektromos és mechanikus összekapcsolása

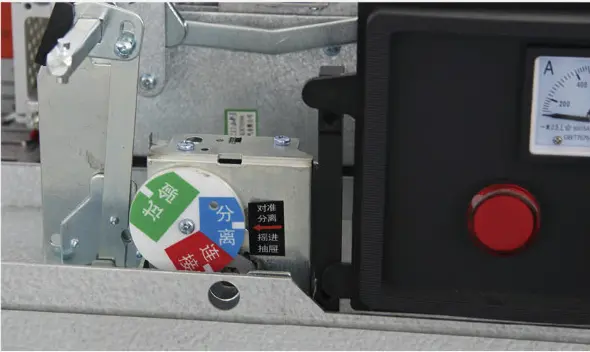

A fiókos egység megbízható mechanikai reteszelő helyzetben van, amelyet a működési fogantyú vezérel, és nyilvánvaló és pontos zárási, tesztelési, rajz- és elszigetelő helyzetekkel rendelkezik. Lásd a működési mechanizmus funkcióját. A biztonsági óvintézkedések megerősítése érdekében a működési fogantyú elhelyezése után lakatokat lehet hozzáadni, és legfeljebb három zár hozzáadható, amint azt a bal oldali ábra mutatja. Miután a fiókos egység a helyén van, szigorúan meg kell felelnie a 4. és az 5. ábrán felsorolt ​​működési funkciónak és helyzetnek, különben könnyen károsítja a szerkezeti alkatrészeket, ezért kérjük, figyeljen arra, amikor használja.

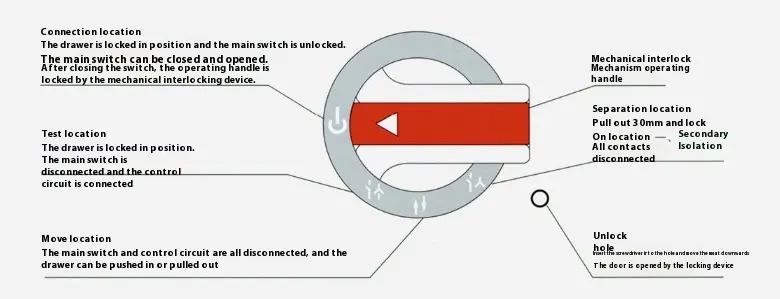

◆ 8e/4 és 8e/2 üzemeltetje a kapcsoló funkciót

◆ 8. és 16E, 24E üzemeltesse a kapcsoló funkciót

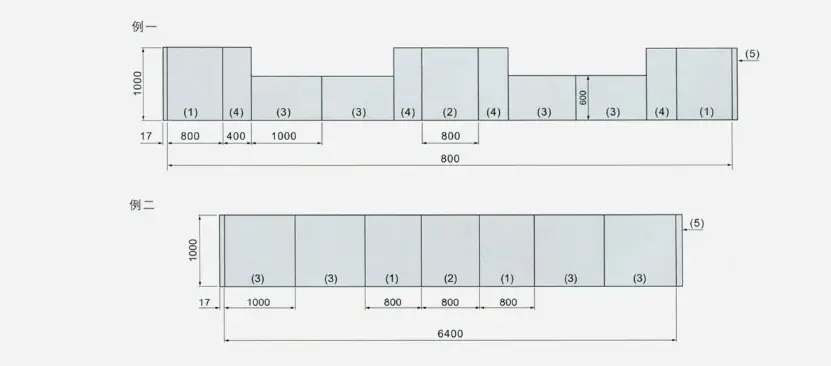

◆ A kombinált mód vázlatos diagramja

● Telepítés, felhasználás és karbantartás

1. Amikor az eszköz megérkezik a célba, először ellenőrizze, hogy a csomagolódoboz befejeződött -e. Ha az eszközt nem telepítik azonnal, akkor száraz és tiszta helyen kell tárolni.

2. A telepítő alapító síknak laposnak kell lennie, és az alapító csatorna acél vízszintes hibája 1/1000, és a teljes hosszúság eltérése 3 mm ..

3. Javasoljuk, hogy a 8.8 fokozatot és a feszítő alátétet használja az összes vezetőképes alkatrész csavar rögzítéséhez, és az ajánlott meghúzási nyomatékot az alábbi táblázat mutatja:

4. (A rézízületek hideg sajtó feldolgozásához való alkalmazkodás érdekében a másodlagos kábelekhez többmagos rugalmas vezetékek ajánlottak).

5. A kábel csatlakoztatása után a készülék alját le kell zárni, hogy megakadályozzák a kis állatok mászását a szekrénybe, és rövidzárlatot okoznak.

6. Telepítés vagy beállítás után, a működés előtt, a következő ellenőrzésekre és tesztekre van szükség:

▶ Ellenőrizze, hogy a készülékbe telepített elektromos berendezések és vezérlővezetékek megfelelnek -e a gyári rajzok követelményeinek.

▶ Különböző kapcsolók kézi működtetése rugalmasnak kell lennie, rendellenesség vagy zavarás nélkül.

▶ Ellenőrizze, hogy a mechanikus reteszelő mechanizmus és az elektromos reteszelő eszköz műveleteinek helyesek és megbízhatóak -e, amelyeknek meg kell felelniük a rendszer követelményeinek.

▶ Ellenőrizze, hogy a fő áramkör szigetelési ellenállása és a vezérlőáramkör megfelel -e a megadott követelményeknek.

▶ Ellenőrizze, hogy a készülékbe telepített elektromos berendezés jó érintkezésben van -e, és megfelel -e maga az elektromos készülék műszaki követelményeinek.

▶ Ellenőrizze, hogy van -e idegen anyag az eszköz belsejében, és hogy a különféle alkatrészek rögzítőcsavarjai laza -e.

◆ Működési utasítások az MCC kihúzásához:

(1) Csak azután, hogy a fiók alja helyesen lép be az útmutatóba, be lehet tolni a szekrénybe, különben a fiók megsérül, vagy nem húzható ki.

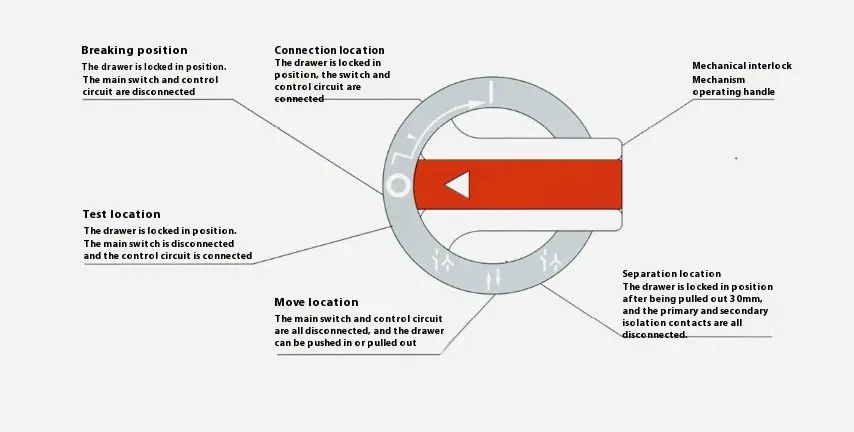

(2) Lásd a 4. ábrát a 8E/4 és 8E/2 fiókok panelén található szimbólumok és funkciókról. Az ábrán az "o" törés helyzetéből az "i" működő pozícióba történő nyíl azt jelzi, hogy a működési fogantyút először be kell nyomni, majd az "o" -ról "i" -re kell forgatni. Visszatéréskor nem kell tolni, csak fordítsa az "i" fogantyút "o" -ra, és miután elengedte a fogantyút.

(3) Lásd az 5. ábrát a 8E-24E fiók panelen található szimbólumok és funkciókról. Amikor a fogantyú eléri a munkahelyet, a mechanizmus felszabadítja a fő kapcsoló mechanikus zárját, majd a fő kapcsoló bezárható és kinyitható. Ha azonban a fő kapcsoló bezáródik, az reteszelő mechanizmus fogantyúja nem működik. A jobb alsó sarokban az ajtón van egy kis műanyag burkolat, amely megfelel a táblának, amely az ajtó feloldó mechanizmusa. A működési folyamat a következő: Amikor a fiók munkakörben van, ha kinyitja az ajtót, először húzza ki a kis fedelet, majd helyezze be a csavarhúzót a lyukba, és mozgassa lefelé a reteszelést az ajtó kinyitásához. Az ajtó kinyitása után feltétlenül fedje le a kis műanyag burkolatot, különben az eredeti védelmi szint megsemmisül.

● Az eszközök szállítása és tárolása

▶ Az eszköz nem engedheti meg, hogy megszakadjon és súlyos rezgést szenvedjen.

▶ A készülék kicsomagolás utáni felemelésekor a szállítási szöglemezt kell használni, és a két acélhuzal és kötelek mellékelt szögének ≤1200 -nak kell lennie. Ha egy targoncát, görgőt vagy feszítőt használnak, akkor azt nem szabad közvetlenül az eszköz alsó részén végezni.

▶ Ha az eszköz a helyére van felszerelve, ha rövid távolságra szeretné mozgatni a pozíciót, akkor az alváz négy sarkában megragadhatja.

▶ Az elektromos termékek és alkatrészek nem szabad szétszerelni az eszközt.

▶ Az esőt meg kell akadályozni, hogy megnedvesedjen, és a környezeti hőmérsékletnek összhangban kell lennie a minta vonatkozó rendelkezéseivel.

● A termékek teljessége

Az MNS típusú alacsony feszültségű energiaelosztó szekrény csomagolási listával, termék -igazolással, termék használati útmutatójával és a szükséges rajzokkal van csatolva, és az ajtógombot és a támogatási lista szerint megadott alkatrészeket csatolják.
