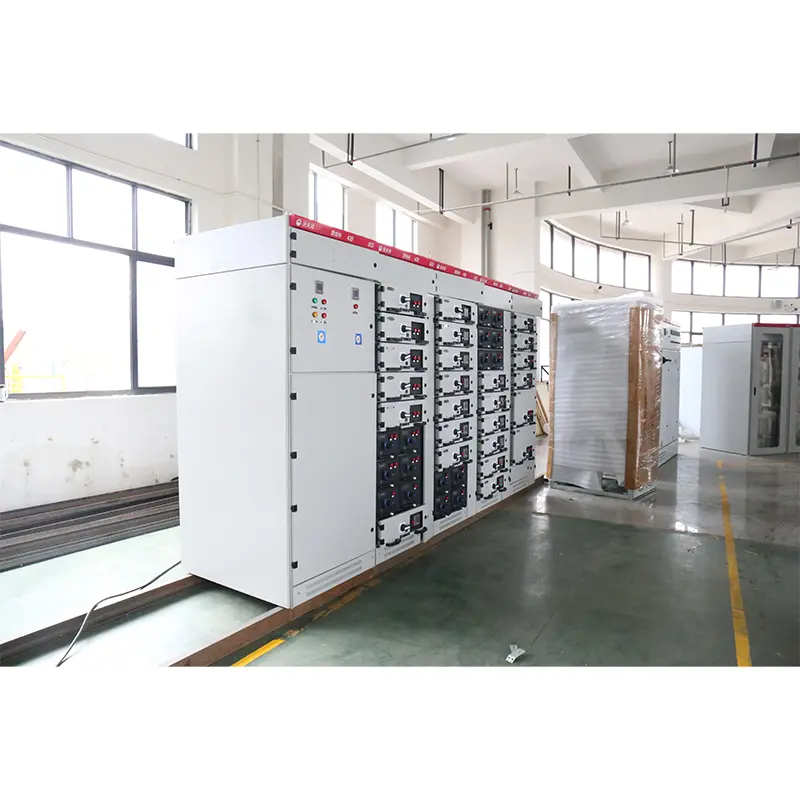

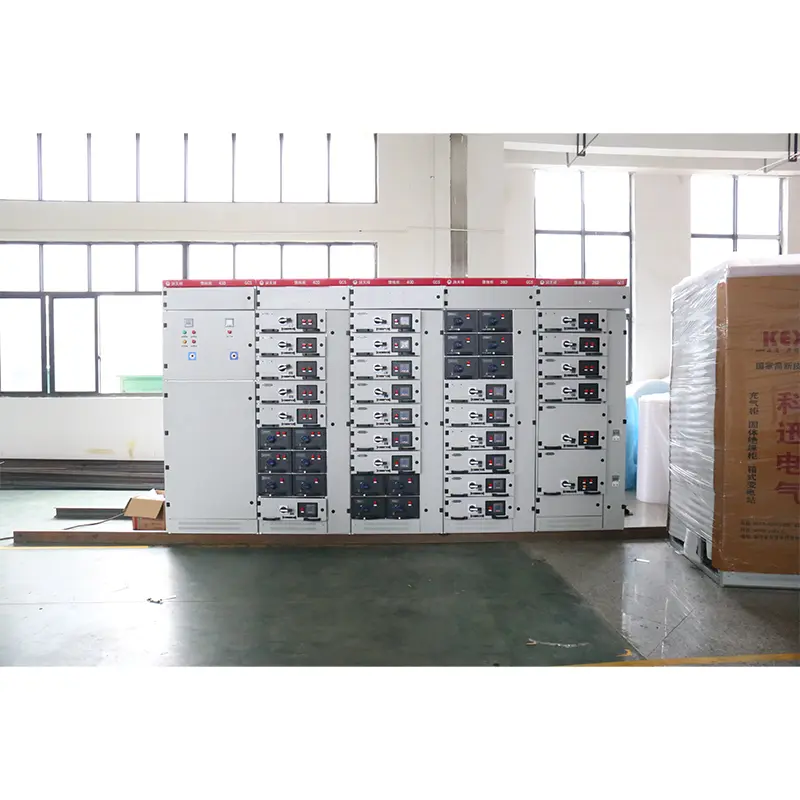

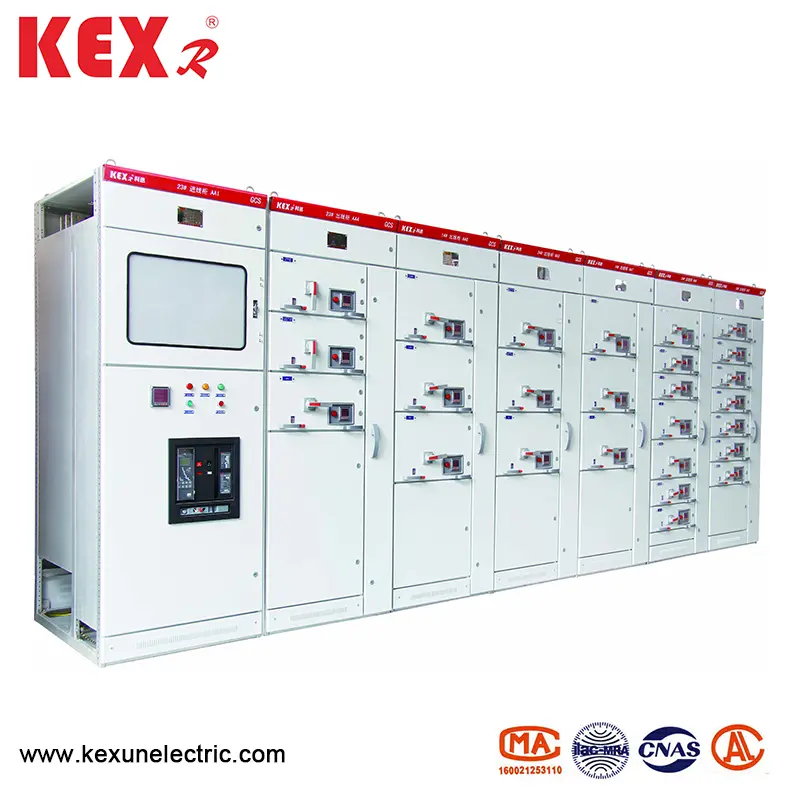

Alacsony feszültségű teljes készlet

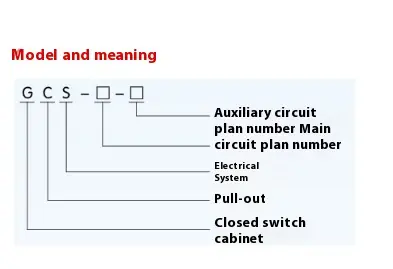

● A modell jelentése

● Alapvető paraméterek

● Fő szerkezet

▶ A GCS típusú, az alacsony feszültségű teljes készlet főkerete 8 MF típusú nyitott metszetű acél, és a metszet acél két oldala 20 mm, illetve 100 mm, valamint ①9,2 mm -es modulussal rendelkezik, így a belső telepítés rugalmas és kényelmes.

▶ A fő keretet két szerelési formában tervezték, nevezetesen a teljesen összeállított szerkezetet és a részben hegesztett szerkezetet (oldalkeret és keresztsugár) a felhasználók számára.

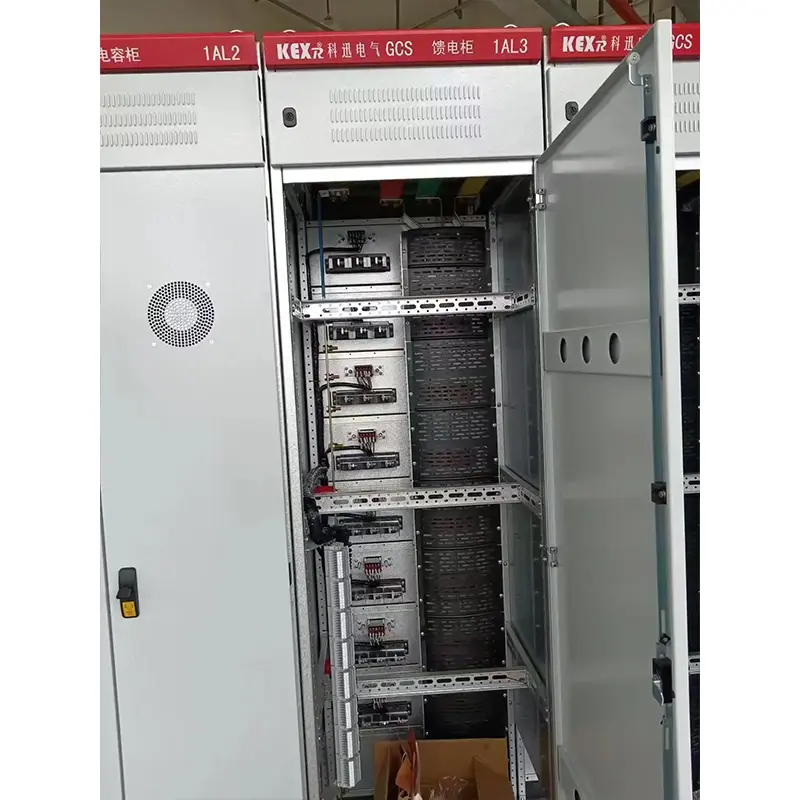

▶ A készülék minden funkcionális szobáját elkülönítik egymástól, és a rekeszeket funkcionális egységszobába, buszszobába és kábeltérre osztják. Az egyes kamrák funkciói viszonylag függetlenek.

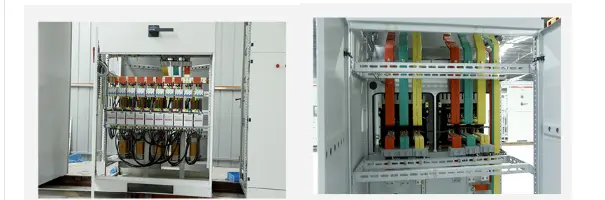

▶ A vízszintes főbusz vízszintesen a szekrény mögött van elrendezve, amely az alapvető intézkedés annak érdekében, hogy a készülék fő áramkörének magas rövidzárlata legyen.

▶ A kábelfelület kialakítása nagyon kényelmessé teszi a kábelek felfelé és lefelé történő menését.

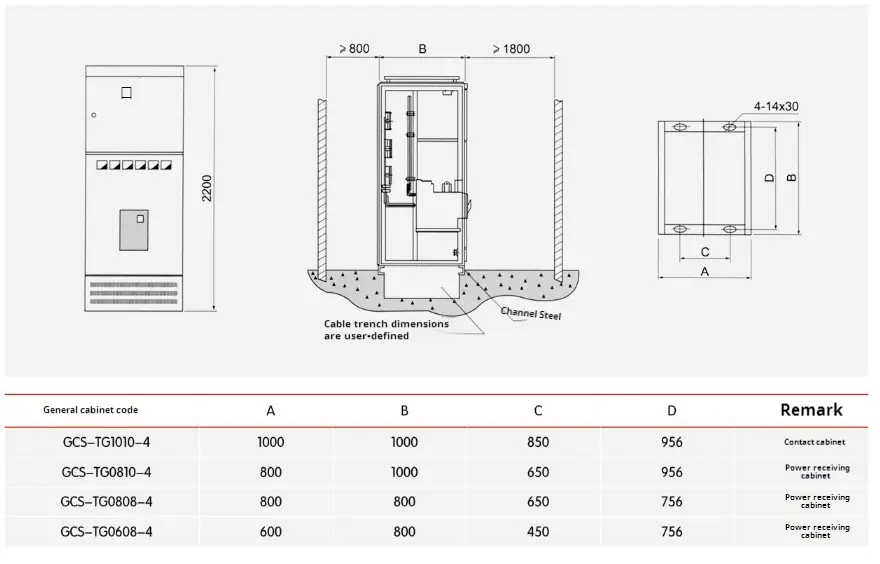

▶ Az eszköz általános szekrényének mérete (lásd az alábbi táblázatot):

● A GCS típusának telepítése és használata alacsony feszültségű teljes készlet

◆ Miután a termékek megérkeztek a fogadó helyre, először ellenőrizniük kell, hogy a csomagolás ép -e. Ha problémákat találnak, akkor haladéktalanul értesíteniük kell a vonatkozó osztályokat a szerződésről az üzleti nyilvántartások készítése, az okok együttes elemzése, a vízum készítése és az utóhatások kezelése érdekében. A nem azonnal telepített termékek esetében azokat megfelelő helyre kell helyezni, és a normál felhasználási feltételek és az elektromos berendezésekre vonatkozó ideiglenes tárolási előírások követelményeinek megfelelően kell tartani. 1. Az alapító csatornacél és a csavarok, amikor a csavar rögzítési módszerét elfogadják, a felhasználó biztosítja. Amikor a fő busz csatlakozik, ha a felület egyenetlen a szállítás, a tárolás és más okok miatt, akkor azt a csatlakozás és a rögzítés előtt kell kiegyenlíteni.

◆ Ha az eszközöket külön -külön vagy oszlopokban telepítik, akkor a vertikálisság, a szekrény felületének egyenetlensége és a szekrények közötti rések eltérése meg kell felelnie az alábbi táblázat követelményeinek.

◆ Ellenőrzés és ellenőrzés a GCS típus után, alacsony feszültségű teljes készlet

telepítés és a működés előtt

(1) Ellenőrizze, hogy a szekrény felső festéke vagy más burkolat (például műanyag permetezés) megsérült -e, és hogy a szekrény száraz és tiszta -e.

(2) Függetlenül attól, hogy az elektromos alkatrészek működési mechanizmusa rugalmas -e, és nem szabad elakadni vagy túlzott működési erő.

(3) Megbízható és pontos-e-e a fő elektromos készülékek fő és kiegészítő érintkezéseinek kikapcsolása.

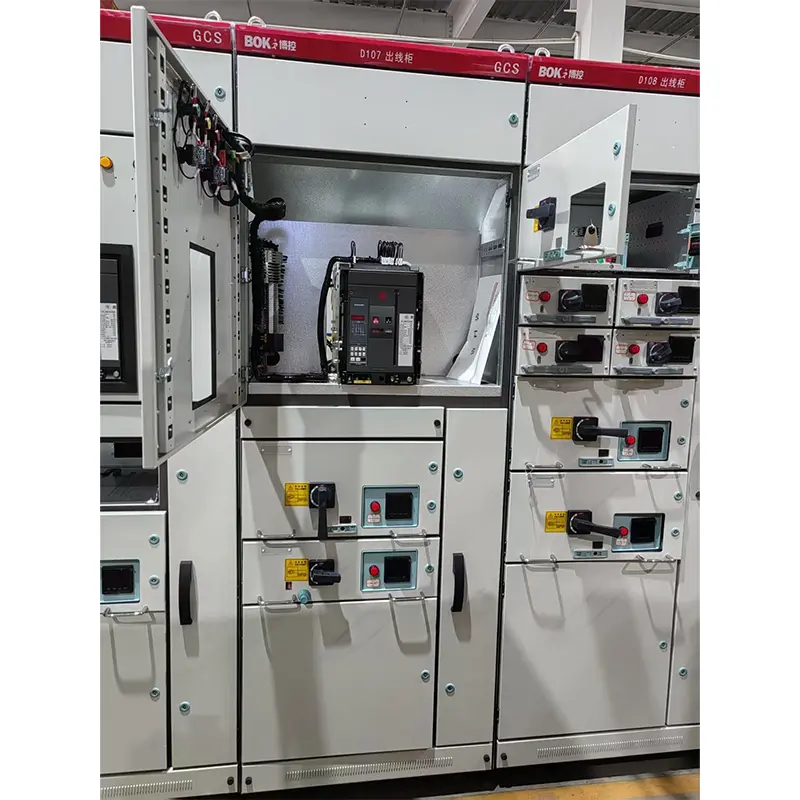

(4) A fióknak vagy a kiállítási mechanizmusnak rugalmasnak és könnyűnek kell lennie, zavarás és ütközés nélkül.

(5) A fiók mozgatható és statikus érintkezőinek középső vonalának vagy a kiállítási szerkezetnek következetesnek kell lenniük, és az érintkezőknek szoros érintkezésben kell lenniük. A fő- és kiegészítő kapcsolatok beillesztési mélységének meg kell felelnie a követelményeknek. Mechanikus reteszelés vagy elektromos: A válaszhatás helyes, és a reteszelésnek vagy a felszabadulásnak megbízhatónak kell lennie.

(6) Az azonos méretű fiókoknak kényelmesen felcserélhetőnek kell lenniük zavarás és ütközés nélkül.

(7) A fiók és a kabinet közötti földelési érintkezésnek szoros érintkezésben kell lennie. Amikor a fiókot beillesztik, a fő érintkezés előtt felveszi a kapcsolatot a fiók földelő érintkezőjével, és amikor kihúzzák, a földelő érintkezést a fő érintkező után leválasztják.

(8) A műszer kalibrálásának, a transzformátor transzformációs arányának és polaritásának helyesnek kell lennie.

(9) A biztosíték -alapvető specifikációnak meg kell felelnie a mérnöki tervezés követelményeinek.

(10) A védelem besorolásának és beállításának helyesnek és megbízhatónak kell lennie.

(11) Használjon egy 1000 V MegHMMETER -t a szigetelési ellenállási érték mérésére legalább 1MΩ.

(12) Az egyes buszrészek csatlakoztatása jó, és a szigetelő tartók, a telepítési alkatrészek és az egyéb kiegészítők telepítése határozott és megbízható.

◆ Használjon óvintézkedéseket a GCS típusú alacsony feszültségű teljes készlet

▶ Az eszköz egy alacsony feszültségű teljes készlet, amelyet nem a falhoz kell felszerelni, elölről működtetve és mindkét oldalon karbantartva. Csak a képesített szakemberek léphetnek be vagy nyithatnak a karbantartási csatornába és a szekrény ajtajába működés, ellenőrzés és karbantartás céljából.

▶ A légkapcsoló és az öntött tok -megszakítókat sokszor elválasztották és bezárták, különösen a rövidzárlat elválasztása és bezárása után, ami helyi érintkezési égési sérüléseket okoz, és szén anyagokat eredményez, amelyek növelik az érintkezési ellenállást. Ezért azokat meg kell karbantartani és átalakítani a megszakító használati útmutatójában.

▶ A telepítés és a karbantartás után a rekeszek és a funkcionális egységek közötti elszigeteltséget szigorúan ellenőrizni kell, hogy biztosítsák az eszköz jó funkcionális elválasztását és megakadályozzák a hiba bővítését.

● Termékcsomag

A gyártó a következő dokumentumokat és tartozékokat kell megadnia:

▶ Eszközlista

▶ Termék -tanúsítvány

▶ A használatra szolgáló utasítások

▶ Gyári tesztjelentés

▶ Releváns elektromos rajzok

▶ A szekrény ajtógombjai, a kezelő fogantyúk és a szerződésben megadott pótalkatrészek.

▶ A fő alkatrészek telepítési utasításai

● Rendelési utasítások

A GCS típusú, alacsony feszültségű teljes készlet megrendelési szerződése a következő tartalmat tartalmazza:

▶ A termék teljes modellje tartalmazza a fő áramköri sémát és a kiegészítő áramköri sémát.

▶ A fő áramköri rendszer kombinált szekvencia -diagramja

▶ A kiegészítő áramkör elektromos vázlatos diagramja

▶ A kabinet alkatrészeinek listája

▶ A paraméterek beállítása, például a feszültség, az áram és az idő az áramkörben.

▶ Egyéb speciális táblák, amelyek összhangban vannak a termék normál használatával.
