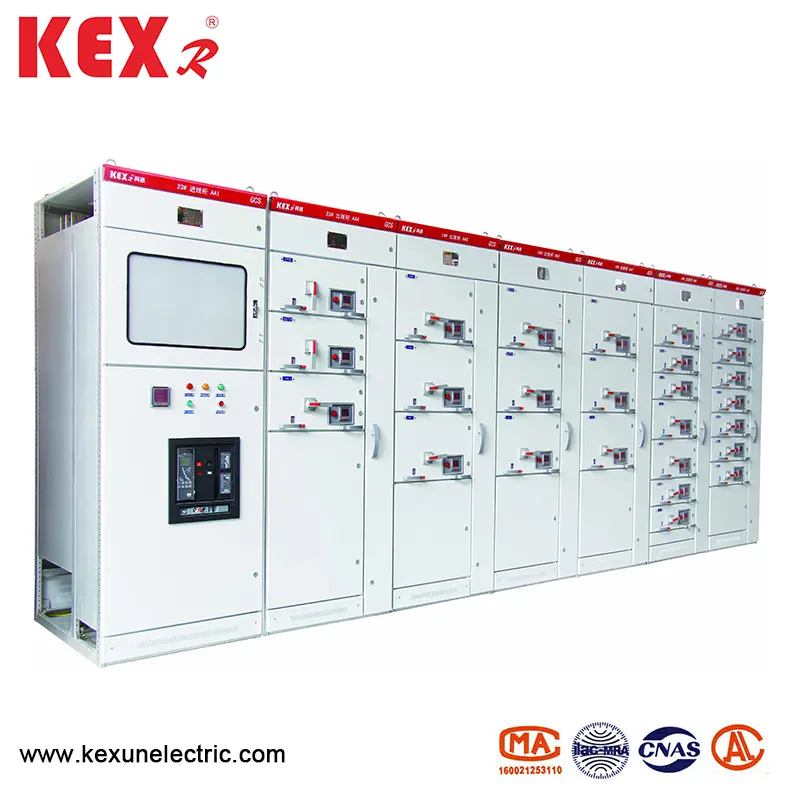

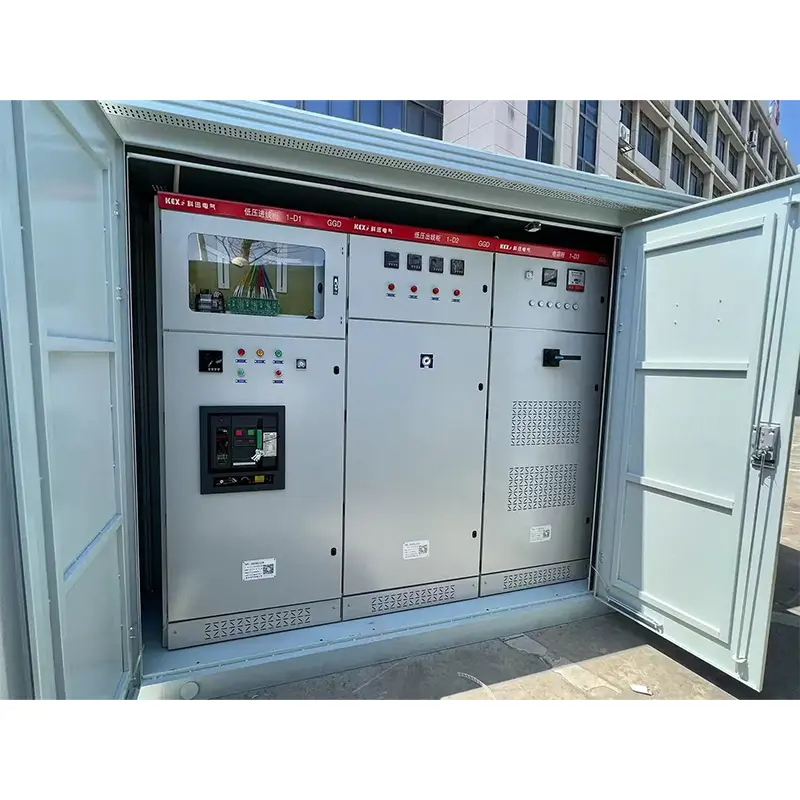

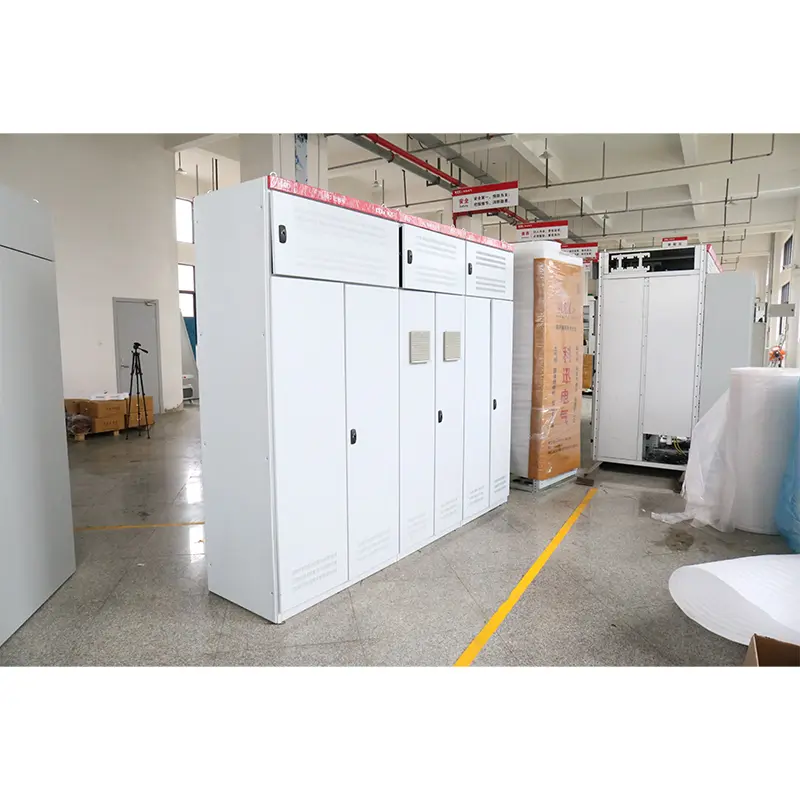

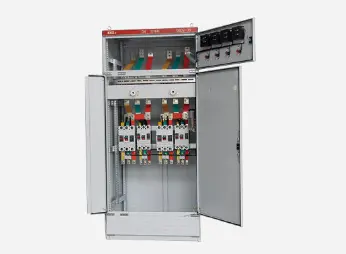

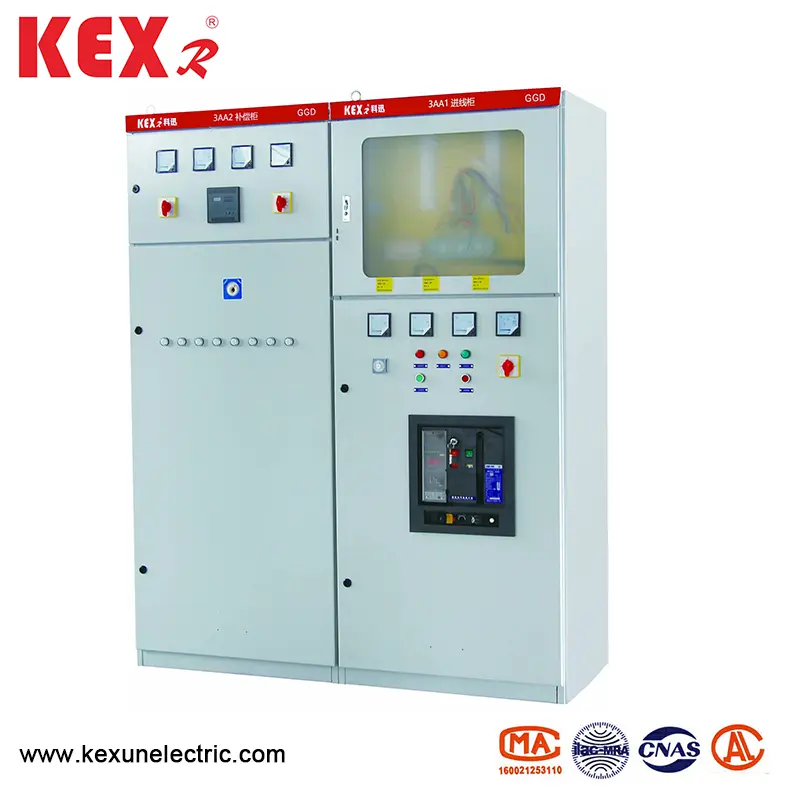

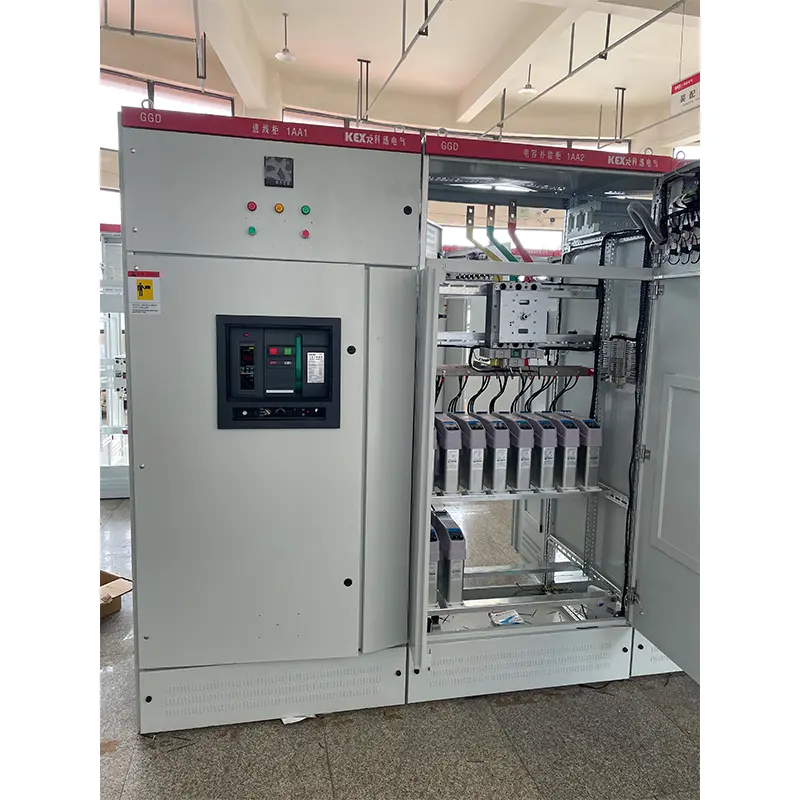

AC alacsony feszültségű eloszlási kapcsolóberendezés

● A GGD típusú AC alacsony feszültség -eloszlási kapcsolóberendezés feltételei felhasználásával

▶ A környezeti levegő hőmérséklete nem lehet magasabb, mint +40 ℃ vagy -5 ℃, és az átlagos hőmérséklet 24 órán belül nem lehet magasabb, mint +35 ℃

▶ A beltéri telepítés és a felhasználási hely magassága nem haladhatja meg a 2000 m -et;

▶ A környező levegő relatív páratartalma nem haladhatja meg az 50% -ot a legmagasabb +40 ℃ hőmérsékleten, és a nagyobb relatív hőmérsékletet alacsonyabb hőmérsékleten kell megengedni (például 90% +20 ℃ -nél), tekintve, hogy a gyanús harmat hatása időnként előfordulhat a hőmérsékleti változások miatt;

▶ Amikor a berendezés be van szerelve, a függőleges síkkal való dőlés nem haladhatja meg az 5 -et:

▶ A berendezést olyan helyre kell felszerelni, ahol nincs erőszakos rezgés és hatás, és ahol nem elég az elektromos alkatrészek korrodálásához;

Megjegyzés: Ha a felhasználóknak különleges követelményei vannak, tárgyalhatnak a gyártóval.

● Alapvető elektromos paraméterek

● Tervezési szolgáltatás

▶ A GGD típusú AC alacsony feszültségű elosztó kapcsolóberendezések általános szekrény formájában van, és a keretet 8 MF hideg formájú acélból történő helyi hegesztéssel összeállítják. A keret alkatrészeit és a speciális tartó alkatrészeket a kijelölt acélgyártó szállítja a szekrény pontosságának és minőségének biztosítása érdekében. Az univerzális szekrény alkotóelemeit a moduláris elv szerint tervezték, és 20 rögzítő lyuk van. Az univerzális együttható magas, ami a gyár megvalósítását előállíthatja, amely nemcsak lerövidíti a gyártási ciklust, hanem javítja a munka hatékonyságát is.

▶ A GGD típusú AC alacsony feszültségű elosztó kapcsolóeleme teljes mértékben figyelembe veszi a szekrény működésében a hőeloszlás. A szekrény felső és alsó végén különböző számú hűtőhely van. Amikor a szekrényben lévő elektromos alkatrészek hőt generálnak, a forró levegő emelkedik és a felső nyíláson keresztül ürül, miközben a hideg levegőt folyamatosan feltöltik a szekrénybe az alsó nyíláson keresztül, így a lezárt szekrény természetes szellőzési vezetéket képez alulról felfelé, hogy elérje a hűtés célját.

▶ A modern ipari termékmodellezési tervezés követelményei szerint a GGD típusú AC alacsony feszültségű elosztó kapcsolóberendezés alkalmazza az Aranyszakasz arányának módszerét, hogy megtervezze a szekrény alakját és az egyes részek osztási méretét, ami az egész szekrényt szép és nagylelkűvé teszi.

▶ A szekrény ajtaját a kerethez egy forgó csuklópánt csatlakoztatja, amely kényelmes a telepítéshez és a szétszereléshez. Az ajtó szegélyébe ágyazódik be egy gable gumi szalag. Az ajtó bezárásakor az ajtó és a keret közötti csíknak van egy bizonyos kompressziós lökése, amely megakadályozhatja, hogy az ajtó közvetlenül ütközjön a szekrénygel, és javítsa az ajtó védelmi szintjét.

▶ Az elektromos alkatrészekkel felszerelt műszer ajtaját a kerethez több lágy rézhuzal -szál köti össze, és a szekrény telepítési alkatrészei a kerethez kötött csavarokkal vannak összekötve, így az egész szekrény teljes földelési védelmi rendszert alkot.

▶ A szekrény felső rétege poliészter narancssárga sütőfestékből készül, amelynek erős tapadása és jó textúrája van. Az egész kabinet al-lámpás hangon van, ami elkerüli a káprázatos hatást, és kényelmes vizuális környezetet teremt a szolgálatban lévő személyzet számára.

▶ A szekrény felső borítója szükség esetén eltávolítható, ami kényelmes a főbusz összeszereléséhez és beállításához. A szekrény tetejének négy sarka emelőgyűrűkkel van felszerelve emeléshez és szállításhoz.

▶ A szekrény védelmi szintje IP30, és a felhasználók választhatnak az IP20 és az IP40 között a felhasználási környezet követelményei szerint.

● Telepítés és használat

Miután a termék megérkezett a fogadó helyre, először ellenőriznie kell, hogy a csomagolás érintetlen -e, és értesíteni kell a vonatkozó osztályokat, hogy megtalálják az okokat az időben, amikor a problémák felmerülnek. A nem azonnal telepített termékek esetében a normál felhasználási feltételek rendelkezéseinek megfelelően megfelelő helyekre kell helyezni.

◆ Termék telepítése

A termékek telepítését a telepítési vázlatos ábra szerint kell elvégezni (lásd a mellékelt ábrát), és az alapcsatorna -acélt és a csavarokat a felhasználók biztosítják. Amikor a fő buszt egy teljes sorba telepítik, ónbevonattal, az átfedő felületet meg kell javítani és kiegyenlíteni, tisztítani, semleges vazelinnel bevonni vagy más intézkedéseket kell tenni, majd csavarokkal rögzítve.

◆ A termékeket ellenőrizni kell és meg kell vizsgálni a következő tételeket a telepítés után és a működés előtt.

▶ Ellenőrizze, hogy a szekrény felső festéke leesett -e, és a szekrény száraz és tiszta -e.

▶ Az elektromos alkatrészek működési mechanizmusa rugalmas -e, és nem szabad elakadni vagy túlzott működési erő.

▶ A fő elektromos készülékek fő és kiegészítő érintkezéseinek kikapcsolása megbízható és pontos-e.

▶ A műszerjelzés és a transzformátor aránya és polaritása helyes -e.

▶ Függetlenül attól, hogy a BusBar csatlakozás jó -e, és hogy a szigetelő támaszok, a rögzítő alkatrészek és a kiegészítők szilárdan és megbízhatóan vannak -e felszerelve.

▶ Függetlenül attól, hogy a kiegészítő kapcsolattartó megfelel -e a követelményeknek, hogy a biztosíték biztosíték -előírása helyes -e, hogy a relé beállítási értéke megfelel -e a tervezési követelményeknek, és hogy a művelet megbízható és pontos -e.

▶ Az áramkör érintkezése megfelel -e az elektromos vázlatos diagram követelményeinek.

▶ A védelmi áramköri rendszer megfelel -e a követelményeknek.

▶ Használjon egy 500 voltos MegHMMetermet-et a szigetelési ellenállás értékének legalább 1 MegHMMETER mérésére.

◆ Használati óvintézkedések

(1) .Ez a terméket a falhoz nem telepítik, az egyik oldalra (elülső oldalra) működtetik, és dupla ajtókkal karbantartják. Csak a képzett szakemberek léphetnek be vagy nyithatnak a termék karbantartási csatornájába és a szekrény ajtajába működéshez, ellenőrzéshez és karbantartáshoz.

(2). A légkapcsoló sokszoros után a fő érintkezési helyi égési sérüléseket és a szén -dioxid -anyagokat előállítja, növeli az érintkezési ellenállást, a légkapcsoló rendszeres karbantartása és javításának kell lennie az üzemeltetési utasítások szerint.

◆ Termék teljes készlet

▶ Csomagolási lista

▶ Termék -tanúsítvány

▶ A használatra szolgáló utasítások

▶ Gyári tesztjelentés

▶ Releváns elektromos rajzok

▶ A szekrény ajtógombjai, a működési fogantyúk és a szerződésben megadott pótalkatrészek.

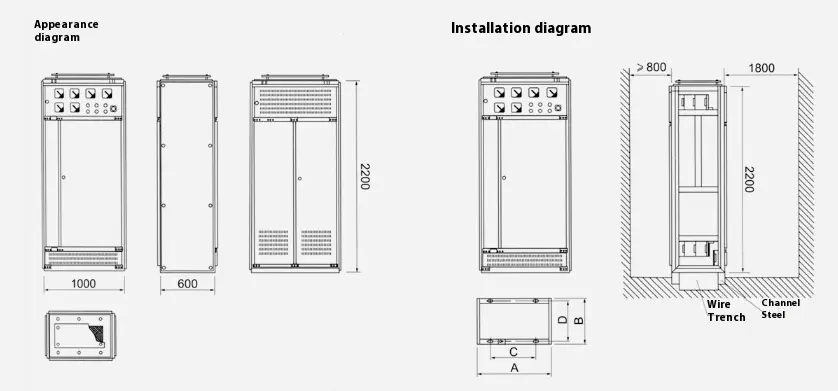

● Vázlat- és telepítési vázlatos diagram
