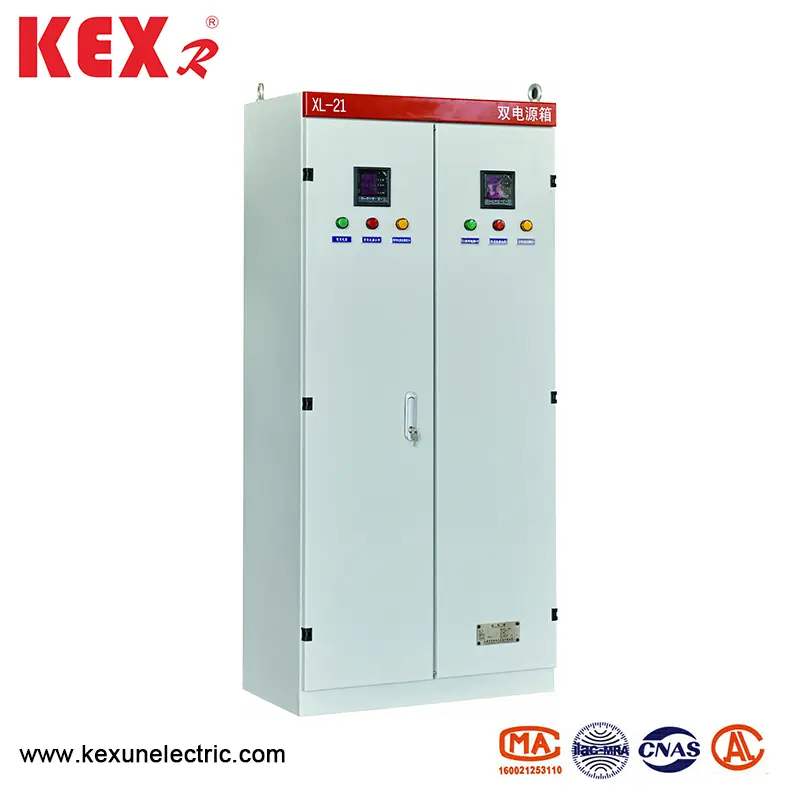

Alacsony feszültségű energiaelosztó kapcsolóberendezés

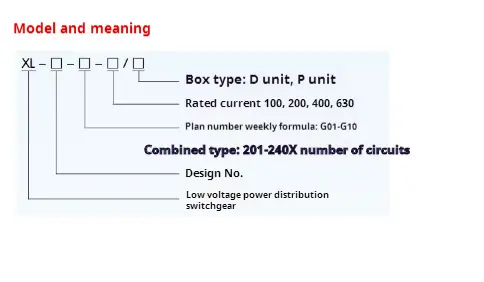

● A modell jelentése

● Feltételek felhasználása

◆ Az XL-21 típusú alacsony feszültségű energiaelosztó kapcsolóberendezésnek 2000 méternél kisebb magasságban kell felszerelni.

◆ A környezeti hőmérséklet és a környezeti levegő hőmérséklete nem magasabb +40 ℃, de az átlagos hőmérséklet nem magasabb a +35 ℃ -nél, és a környezeti levegő hőmérséklete nem alacsonyabb -100 ℃, 24 órás időszak alatt.

◆ A levegőben nem szabad túlzott por, sav, só, korrozív és robbanásveszélyes gáz. A relatív hőmérséklet nem haladhatja meg az 50% -ot a legmagasabb +40 ℃ hőmérsékleten, és a legalacsonyabb hőmérsékleten magasabb relatív hőmérsékletet megengedett, például 90% -kal +20 ℃ alatt. Úgy kell tekinteni, hogy az általános kondenzáció időnként előfordulhat a hőmérsékleti változások miatt.

◆ Ha a felhasználók speciális követelményekkel rendelkeznek, tárgyalhatnak a gyártóval.

● Tervezési szolgáltatások

◆ Az XL-21 típusú alacsony feszültségű energiaelosztó kapcsolóberendezés padlóra van felszerelve, és közvetlenül a transzformátor alá telepíthető. A kapcsolóberendezés teste kiváló minőségű acéllemezből készül, hegesztve vagy összeszerelve, és a késkapcsoló-fogantyú a jobb oldali oszlopra van felszerelve a kapcsolóberendezés előtt, amely felhasználható a tápegység váltására. Volt mérőt kell telepíteni az áramellátó doboz elé. Jelzi a busz feszültségét. Van egy ajtó az energiaelosztó doboz előtt. Az ajtó kinyitása után az energiaelosztó dobozban lévő összes berendezés ki van téve, ami kényelmes a karbantartáshoz. Ez az energiaelosztó doboz új, Kína által tervezett alkatrészeket fogad el, amelyek a kompakt szerkezet, a kényelmes karbantartás és az áramköri sémák rugalmas kombinációjának jellemzőivel rendelkeznek. Az energiaelosztó dobozt egy megszakítóval van felszerelve rövidzáró védelemként, és az ajtó elé telepíthető egy műveleti gomb.

◆ Üzemmód mód: Kézi.

◆ Telepítési mód: Függőleges telepítés

◆ Kábelezési mód: Rögzített vezetékek

● Az XL-21 műszaki paramétereinek alacsony feszültségű energiaelosztási kapcsolóberendezés

● Az XL-21 típusú alsó feszültségű energiaelosztó kapcsolóberendezés telepítése és használata

◆ Az energiaelosztó doboz csak az ellenőrzés átadása után csomagolható és szállítható. Amikor a termék megérkezik a rendeltetési helyhez, először ellenőrizze, hogy a doboz befejeződött -e. Ha az energiaelosztó dobozt nem telepítik azonnal, tárolja a terméket száraz és tiszta helyen.

◆ Az energiaelosztó dobozt a telepítési rajz szerint lehet telepíteni, és az alapító csatornát és a csavarokat a felhasználó biztosítja. Ha a kábel távozik, a felhasználónak el kell temetnie az alapozó horonyt és a kábel árokot az alsó paszta csavaron kívül.

◆ Az energiaelosztó doboz telepítése vagy átalakítása után egy sor elemet meg kell vizsgálni és meg kell vizsgálni, mielőtt a működésbe helyezik.

(1) Ellenőrizze, hogy a belső elektromos berendezések és a vezetékek megfelelnek -e a vázlatos diagramnak.

(2) Ellenőrizze és működtesse a kapcsolót többször, hogy lássa, hogy rugalmas és normális -e.

(3) Ellenőrizze és tesztelje, hogy az összes méter és relék pontosak -e.

● Rendelési utasítások

A Kexun által biztosított dokumentumok és kiegészítők.

▶ A kézbesítési lista.

▶ Termék -tanúsítvány.

▶ A gyári ellenőrzési jelentés.

▶ Termékleírás

▶ Elsődleges rendszerdiagram, vezérlési vázlatos diagram és másodlagos kábelezési rajz.

▶ A szekrény ajtógombjai, a működési fogantyúk és a szerződésben megadott pótalkatrészek.

▶ A fő alkatrészek használatához szükséges utasítások
