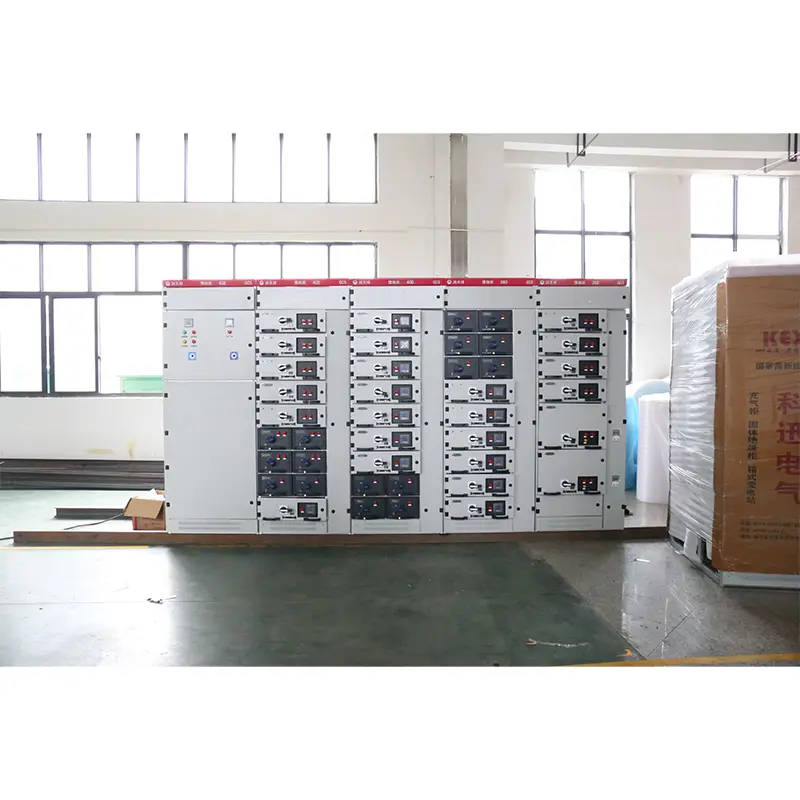

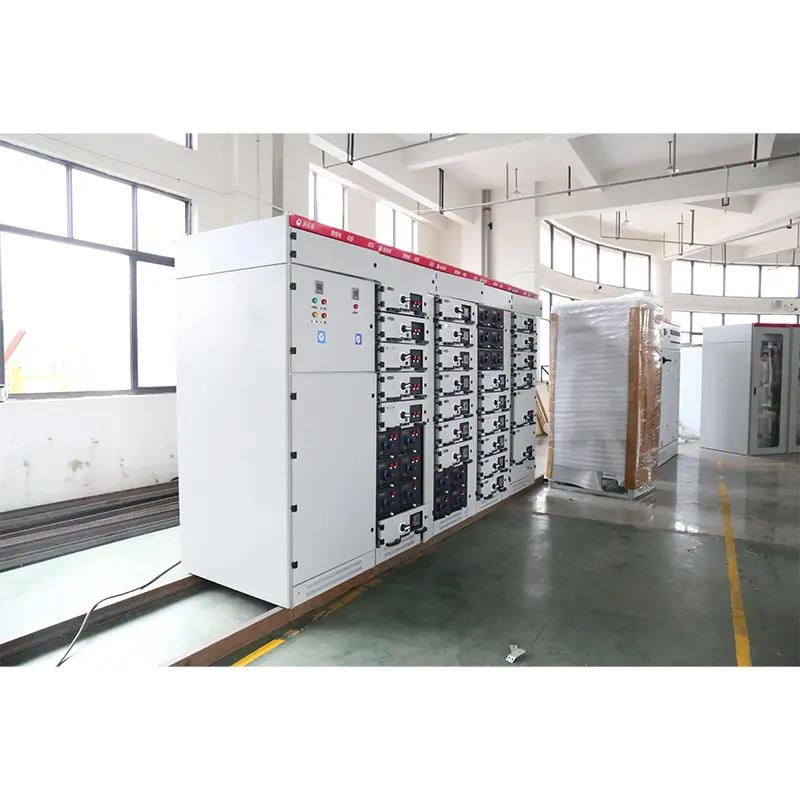

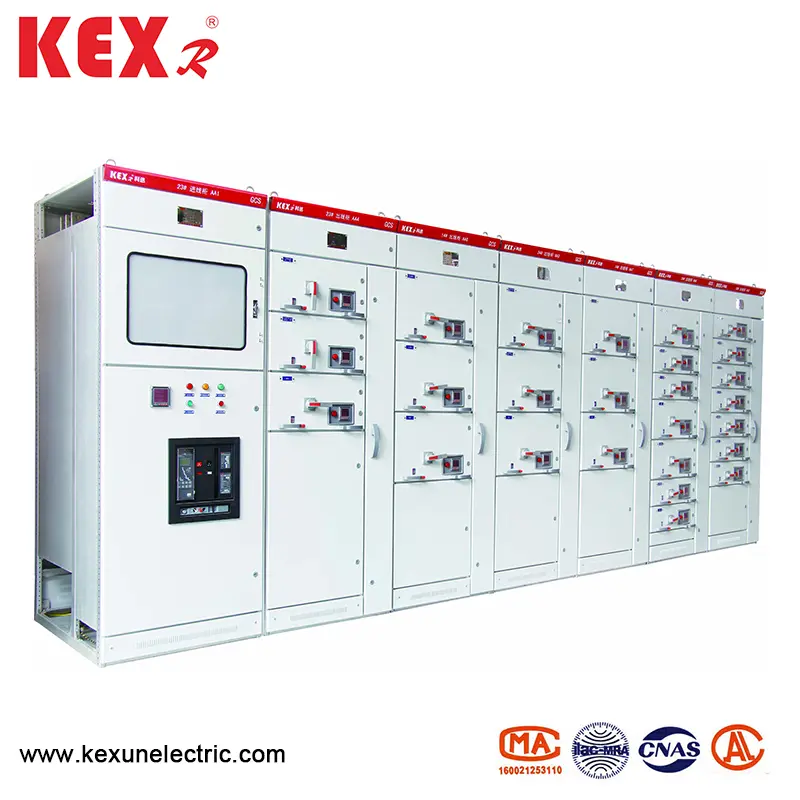

Alacsony feszültségű extraháló kapcsoló szekrény

● Teljesítményindex

A GCS típusú alacsony feszültségkivonó kapcsoló szekrényének kialakítása megfelel a következő szabványoknak:

▶ IEC439-1 Alacsony feszültségű kapcsoló és vezérlőelemek

▶ GB7251 alacsony feszültségű kapcsolóberendezés

▶ ZBK36001 alacsony feszültségű kihúzási kapcsolóberendezés

● Alapvető paraméterek

● Fő szerkezet

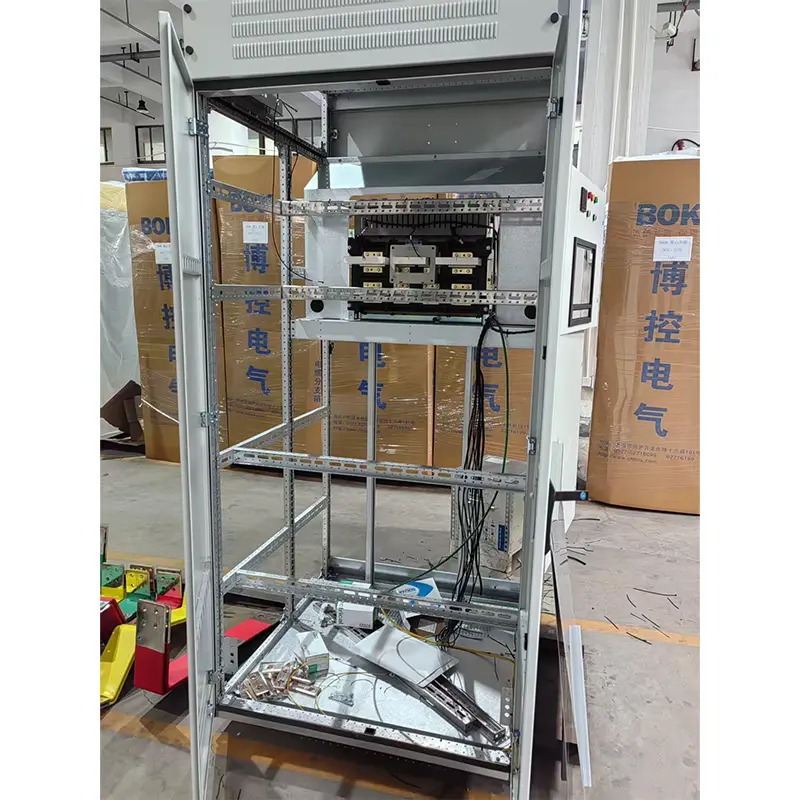

▶ A GCS típusú alacsony feszültségű extraháló kapcsoló szekrény főkerete 8 MF típusú nyitott metszetű acélt alkalmaz, és a metszet acél két oldalán 20 mm, valamint 100 mm, illetve ①9,2 mm -es modulussal rendelkezik, így a belső telepítés rugalmas és kényelmes.

▶ A fő keretet két szerelési formában tervezték, nevezetesen a teljesen összeállított szerkezetet és a részben hegesztett szerkezetet (oldalkeret és keresztsugár) a felhasználók számára.

▶ A készülék minden funkcionális szobáját elkülönítik egymástól, és a rekeszeket funkcionális egységszobába, buszszobába és kábeltérre osztják. Az egyes kamrák funkciói viszonylag függetlenek.

▶ A vízszintes főbusz vízszintesen a szekrény mögött van elrendezve, amely az alapvető intézkedés annak érdekében, hogy a készülék fő áramkörének magas rövidzárlata legyen.

▶ A kábelfelület kialakítása nagyon kényelmessé teszi a kábelek felfelé és lefelé történő menését.

▶ Az eszköz általános szekrényének mérete (lásd az alábbi táblázatot):

● Funkció egység

1. A fiók magassága 160 mm. Osztja 1/2 egységre, 1 egységre, 3/2 egységre, 2 egységre, 3 egységre és öt méretű sorozatra. Az egység áramkör névleges árama vagy annál kevesebb.

2. A fiók csak a magassági méretben változik, és szélessége és mélysége változatlan marad. Az azonos funkcionális egységekkel rendelkező fiókok jó felcserélhetőséggel bírnak.

3. Mindegyik MCC szekrény legfeljebb 11 egység fiókkal vagy 22 1/2-egység fiókkal felszerelhető. Amelyben egynél több fiókos egység alkalmaz egy multifunkcionális hátsó lemezt.

4. Az áram szerint a fiók bemeneti és kimeneti vonalai eltérő számú plug-in-t fogadnak el ugyanazzal a chipszerkezetgel.

Az 5. 1/2 egységfiókot és a kábelszobát a ZJ-2 adapter csatlakoztatja a hátsó lemez szerkezetével.

6. Az egységfiók és a kábel még közötti kapcsolat a Zj-1 adaptert az azonos méretű sáv vagy a csőszerkezet mellett alkalmazza az aktuális osztályozás szerint.

7. A fiókos egység mechanikus reteszelő eszközzel van felszerelve.

● A fő elektromos alkatrészek

A fő elektromos alkatrészek kiválasztási elve az importált technológián alapul, amelyet Kínában sorban lehet előállítani, és megfelelnek az eszköz nagy teljesítményének követelményeinek

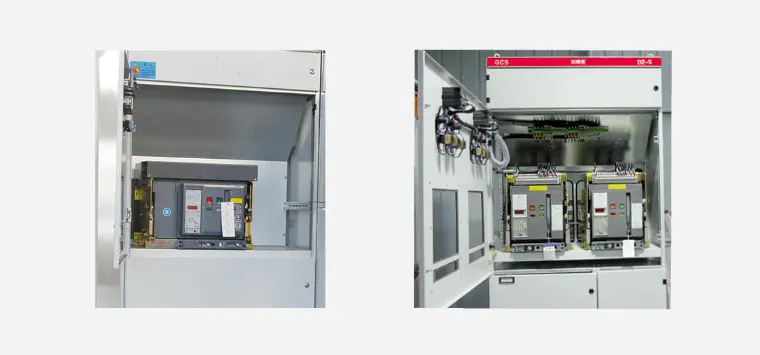

▶ A tápegység és az adagoló egység megszakítója elsősorban az AH sorozatot választja. A Schneider Company és az ABB Company által gyártott F sorozatú, fejlettebb teljesítményű M sorozatokat szintén kiválaszthatjuk. Az AH Cuvarlás megszakítója a jó teljesítmény, a kompakt szerkezet, a könnyű és erős sorozat jellemzői. Az ár viszonylag alacsony, a karbantartás és a felhasználás kényelmes, és minden teljesítményindex megfelel az eszköz követelményeinek.

▶ Fiókó egység (motorvezérlő egység, részleges takarmányegység) A megszakítók elsősorban a CM1 és a TG.TM30 sorozatú műanyag tok-megszakítókat választják, és néhányan a Moeller Company által gyártott NZM-t választják. 100A sorozat. Ezeknek a kapcsolóknak a jó teljesítmény, a kompakt szerkezet, a rövid ív vagy az ívek, valamint a magas műszaki és gazdasági mutatók jellemzői vannak, amelyek megfelelnek az eszköz követelményeinek.

▶ Az izoláló kapcsoló és a biztosíték izoláló kapcsolója Q sorozatnak kell lennie. Ez a sorozat nagy megbízhatósággal és erős törési képességgel rendelkezik, és felismerheti a mechanikus reteszelést.

▶ A fő biztosíték az NT sorozat. 5.

● A GCS típusú alacsony feszültségű extraháló kapcsoló szekrény jellemzői

1. Javítsa az adapter hőkapacitását, és jelentősen csökkentse a kiegészítő hőmérséklet -emelkedést, amelyet az adapter hőmérsékleti emelkedése okoz a csatlakozóhoz, a kábelfejhez és a távtartóhoz.

2.

3. A buszok vízszintes elrendezése miatt az eszköz jó dinamikus és hőstabilitást mutat, és ellenáll a 80/176a rövidzárlati áramnak.

4. Az áramkörök száma egyetlen 4. MCC szekrényben 22, teljes mértékben figyelembe véve az automatikus elektromos ajtók (gépek) igényeit az energiatermelésben, a petrolkémiai rendszerekben és más iparágakban, amelyek nagy, egy egységkapacitással rendelkeznek.

5. Az aktuális transzformátor be van szerelve a kábelkórumba, ami kényelmessé teszi a telepítést és a karbantartást.

6. Ugyanebben az energiaelosztó rendszerben a rövidzárlati áram korlátozható az áramkorlátozó reaktorok illesztésével, a buszfeszültség egy bizonyos értéken stabilizálható, és az alkatrészek rövidzárlati szilárdságának követelményei részben csökkenthetők.

7.

● Kiegészítő áramkör

A kiegészítő áramkör -diagram megtervezése megfelel a termikus erőművek és más releváns tervezési műszaki előírások kiegészítő energiatervezésének műszaki előírásainak. Ez alkalmas az erőművek és alállomások alacsony feszültségű energiarendszerére, valamint az alacsony feszültségű energiaelosztó rendszerre gyárakban, bányákban és sokemeletes épületekben. A gyárak és bányák kiegészítő áramköri sémáját a fő áramköri séma szerint tervezték, amelyet a tápegység bejövő vonalának, az adagoló vonalnak (PC) és a Motor Feeder Line (MCC) funkcionális egységekre osztanak ..

● Termékcsomag

A gyártó a következő dokumentumokat és tartozékokat kell megadnia:

▶ Eszközlista

▶ Termék -tanúsítvány

▶ A használatra szolgáló utasítások

▶ Gyári tesztjelentés

▶ Releváns elektromos rajzok

▶ A szekrény ajtógombjai, a működési fogantyúk és a szerződésben megadott pótalkatrészek.

▶ A fő alkatrészek telepítési utasításai

● Rendelési utasítások

A GCS típusú, alacsony feszültségű extraháló kapcsoló szekrényének megrendelési szerződése a következő tartalmat tartalmazza:

▶ A termék teljes modellje tartalmazza a fő áramköri sémát és a kiegészítő áramköri sémát.

▶ A fő áramköri rendszer kombinált szekvencia -diagramja

▶ A kiegészítő áramkör elektromos vázlatos diagramja

▶ A kabinet alkatrészeinek listája

▶ A paraméterek beállítása, például a feszültség, az áram és az idő az áramkörben.

▶ Egyéb speciális táblák, amelyek összhangban vannak a termék normál használatával.
