HV kapcsolóberendezés

● Feltételek felhasználása

▶ A levegő hőmérséklete: -10 ~ 40 ℃;

▶ Magasság: 1000 méter alatt

▶ Páratartalom: Relatív páratartalom: A napi átlag kevesebb, mint 95%, és a havi átlag nem haladja meg a 90%-ot

▶ Vízgőznyomás: A napi átlagérték nem haladja meg a 2,2 kPa -t, és a havi átlagérték nem haladja meg az 1,8 kPa -t; Amikor a hőmérséklet hirtelen csökken, kondenzáció fordulhat elő, szennyezés kíséretében. Ez a termék a következő két környezeti körülményhez alkalmas, mint a normál körülmények között:

(1) A kondenzáció nem gyakori (legfeljebb havonta kétszer), és kissé szennyezett;

(2). Általában nincs kondenzáció (átlagosan évente legfeljebb kétszer), ami súlyosan szennyezett)

▶ A HV kapcsolóberendezések olyan kemény helyekre alkalmas, ahol nincs tűz és robbanás veszélye, és a súlyos szennyezés elegendő a fémek korrodálásához és a szigetelés megsemmisítéséhez

▶ A KYN28-12 típusú HV kapcsolóberendezés olyan helyekre alkalmas, ahol nincs erőszakos rezgés, a dudorok és a függőleges dőlés nem haladja meg a 80-at.

Jegyzet:

(1) A HV SwitchGear lehetővé teszi -30 ℃ -nél történő tárolást és szállítást

(2) Ha a magasság meghaladja az 1000 m-et, akkor azt a B/2102 "nagyfeszültségű elektromos berendezések technikai követelményei szerint kell kezelni a magassági területeken"; Ha a magasság nem haladja meg a 2000 métert, akkor nem szabad intézkedéseket hozni az alacsony feszültségű kiegészítő berendezésekre;

(3) Ha a tényleges felhasználási feltételek különböznek a fentiektől, akkor mind a felhasználó, mind a gyártó tárgyalja.

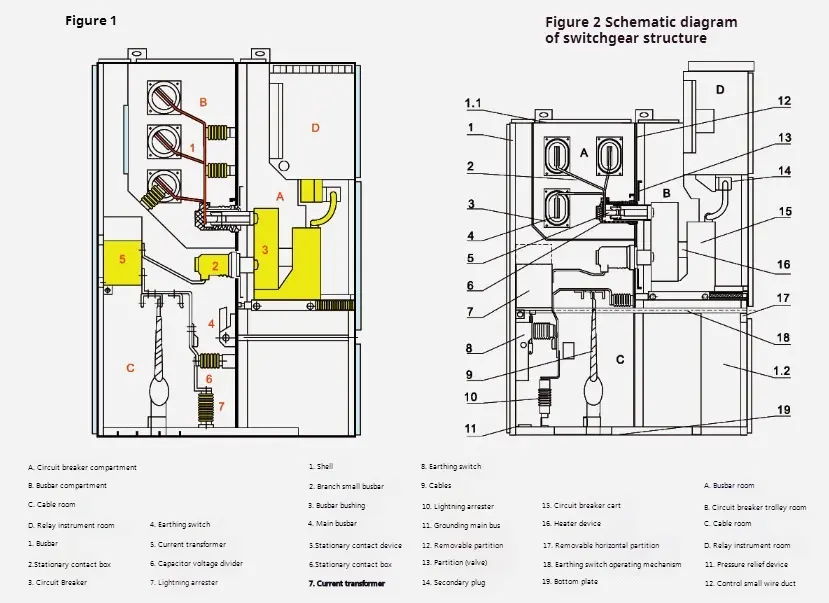

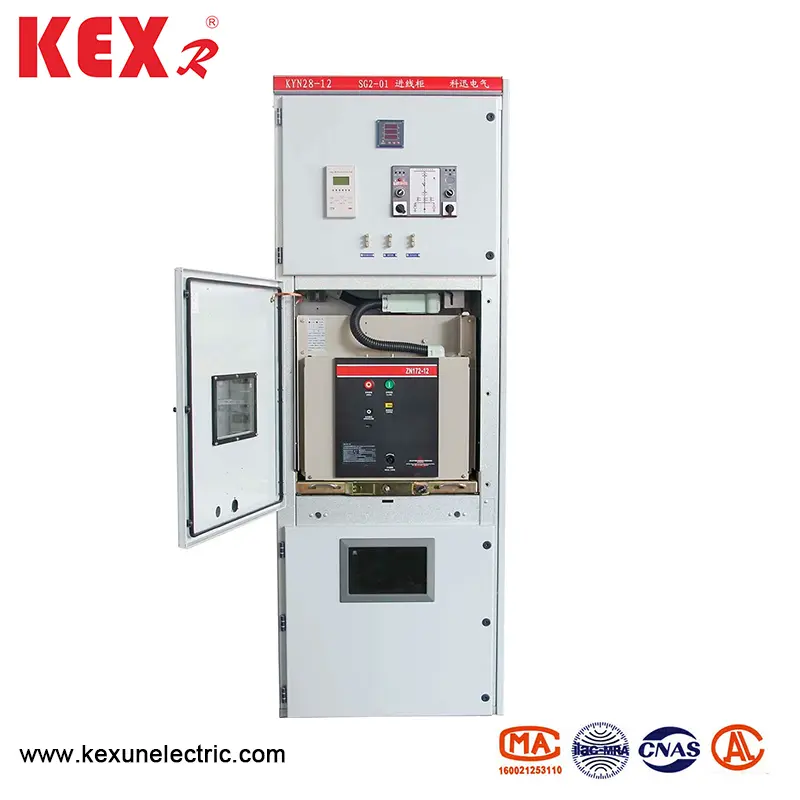

◆ A HV kapcsolóberendezés két részből áll: egy rögzített szekrénytestből és egy rajzolható részből (röviden kézi kocsi) (lásd az ábrát a HV kapcsolószerkezeti Belows vázlatos ábrájáról). A kapcsolótest szekrénytestének héját és az egyes funkcionális egységek tapadót alumínium-cink bevonatú acéllemezekkel csavarja be. A Switchgear héj védelmi szintje eléri az IP4X -et, és az egyes rekeszek partíciós táblája és a megszakító ajtajának védelmi szintje P2X, amikor kinyitják. A KYN28-12 típusú HV kapcsolóberendezések felszerelhetők VS1, Zn 12V vákuum-megszakító kézi kocsival és VD4 vákuum-megszakító kézi kocsival, valamint VC vákuumkontaktorral, amelyet az ABB Company készített. A kapcsolóberendezéseket dupla szekrényekbe lehet telepíteni, azaz a hátsó elrendezésben. A kapcsolószekrény telepítése és hibakeresése elöl lehet végrehajtani, így a kapcsoló szekrény a falhoz is be lehet szerelni. A falhoz való beszerelés legnagyobb előnye a padló megtakarítása. Ezenkívül a HV kapcsolóberendezés fal nélkül telepíthető, vagyis a kétoldalas karbantartási típus. A kettő belső szerkezetének elrendezése következetlen, és előnye a kényelmes karbantartás.

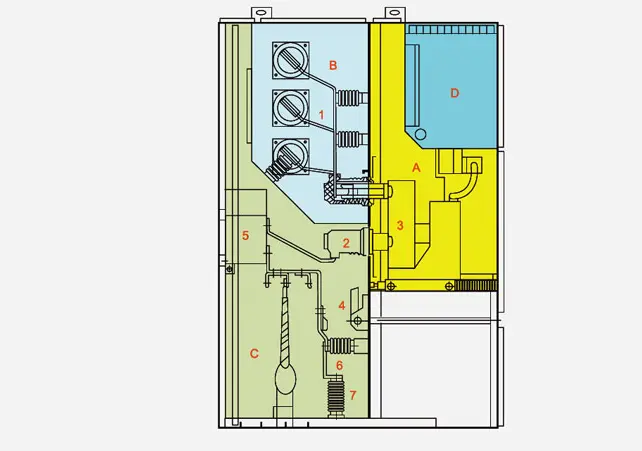

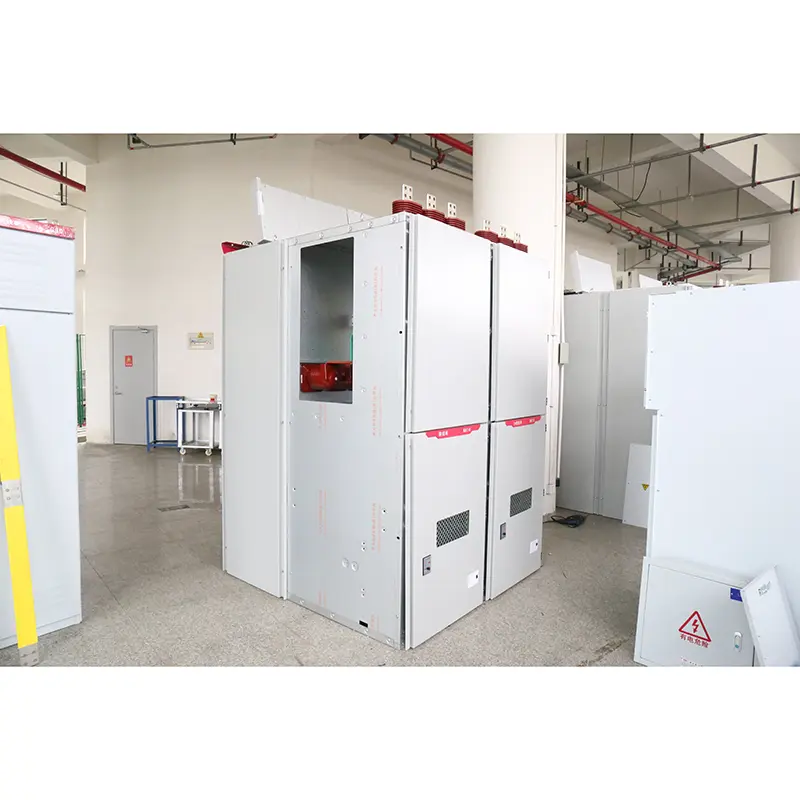

◆ HV kapcsolóberendezés szerkezete

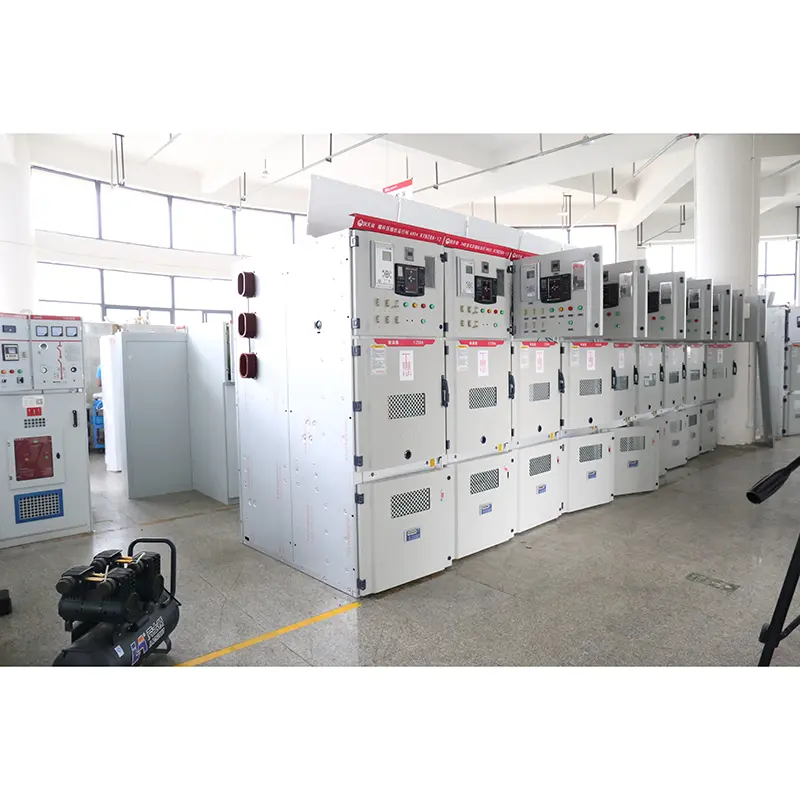

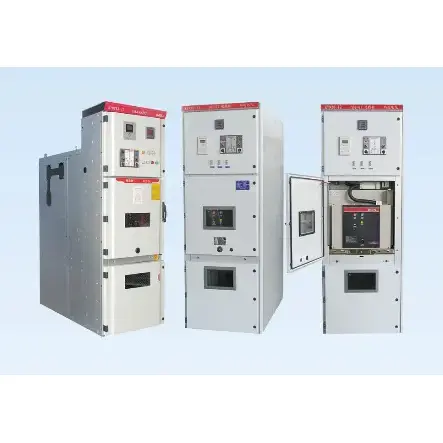

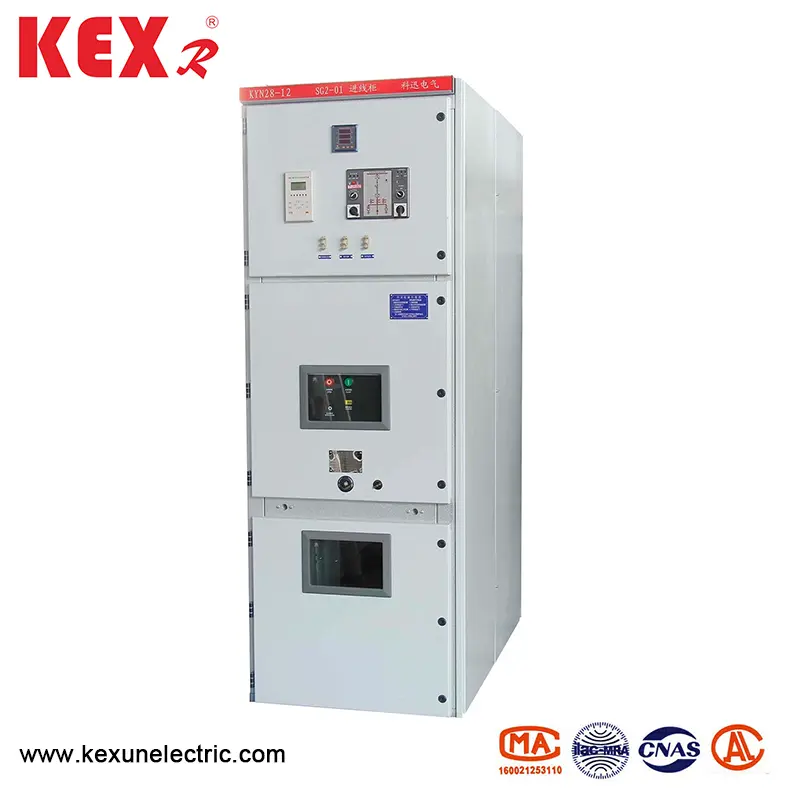

◆ A KYN28-12 típusú HV SwitchGear áttekintése

A szekrény héja és a HV kapcsolóberendezés partíciója alumínium-cink bevonatú acéllemezekből vagy acéllemezekből készül, amelyeket a CNC szerszámgépek feldolgozása és meghajlása után csavaroztak, és az összeszerelt kapcsolószekrény képes fenntartani az egységességet. Az alumínium-cink bevont acéllemez erős korrózió és anti-oxidáció hatásai, és nagyobb mechanikai szilárdsággal rendelkezik, mint az ugyanazon acéllemez. A HV kapcsolóberendezés belsejét 1. kézi kocsi szobára osztják. Buszterület 3. kábelterem. 4. relé műszerszoba, és az egyes egységek héja független földelést mutat. A kapcsolóberendezés ajtaját mind elektrosztatikus műanyaggal permetezik, hogy a felületük előnyei legyenek az ütésállóság, a korrózióállóság és a gyönyörű megjelenés előnyei (a színt a felhasználók testreszabhatják).

◆ héj és partíció

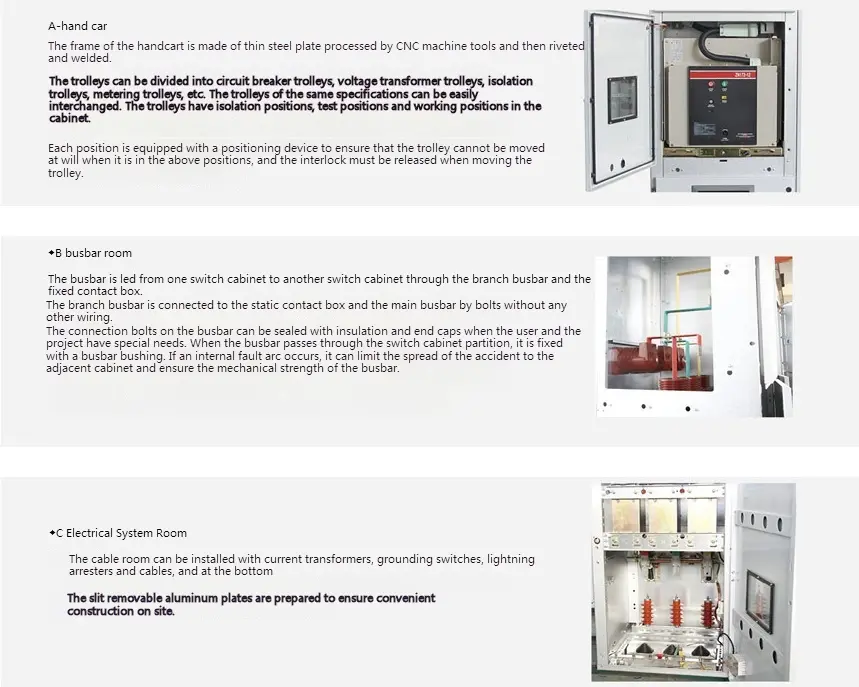

A KYN28-12 típusú HV kapcsolóberendezés héja és partíciója kiváló minőségű importált alumínium-bevonatú cink acéllemezekből készül, amelyeket a CNC szerszámok meghajlása után csavaroznak, így az összeszerelt HV kapcsolóberendezés képes fenntartani az egységességet. Erős korrózióállósággal és oxidációs ellenállással rendelkezik, és nagyobb mechanikai szilárdsággal rendelkezik, mint ugyanazon acéllemez. A HV SwitchGear kézi kocsi szobára (megszakító rekesz), buszterületre, kábelszobára és relé műszerszobára (alacsony feszültségű helyiség) van felosztva. Az egyes egységek héja függetlenül földelhető.

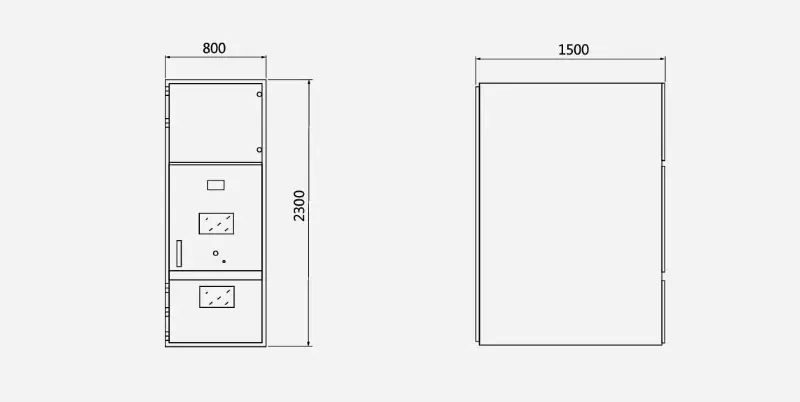

◆ A HV kapcsolóberendezés vázlatainak méreteinek a Belows ：
