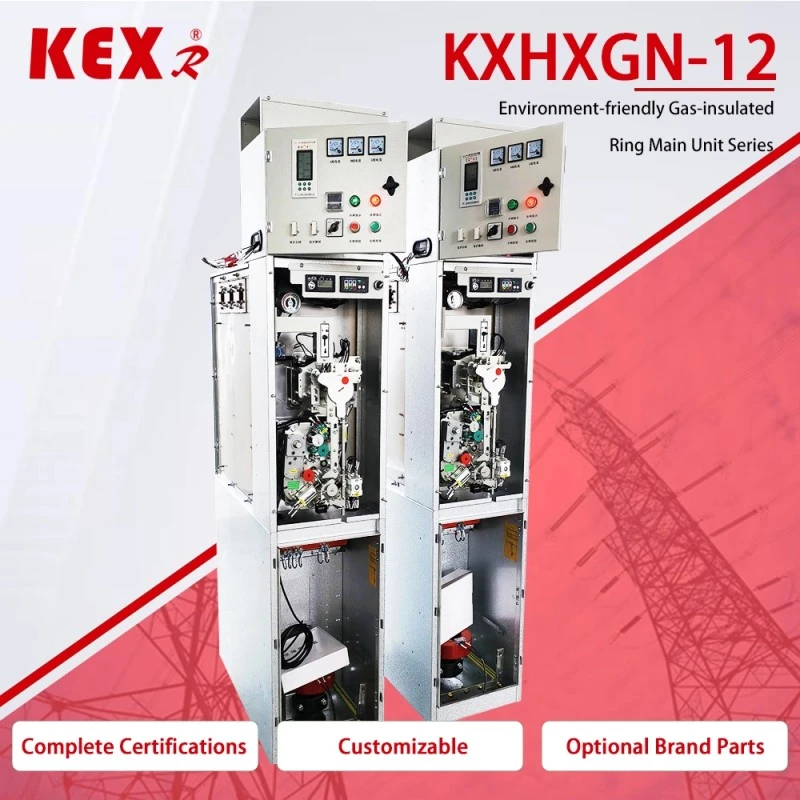

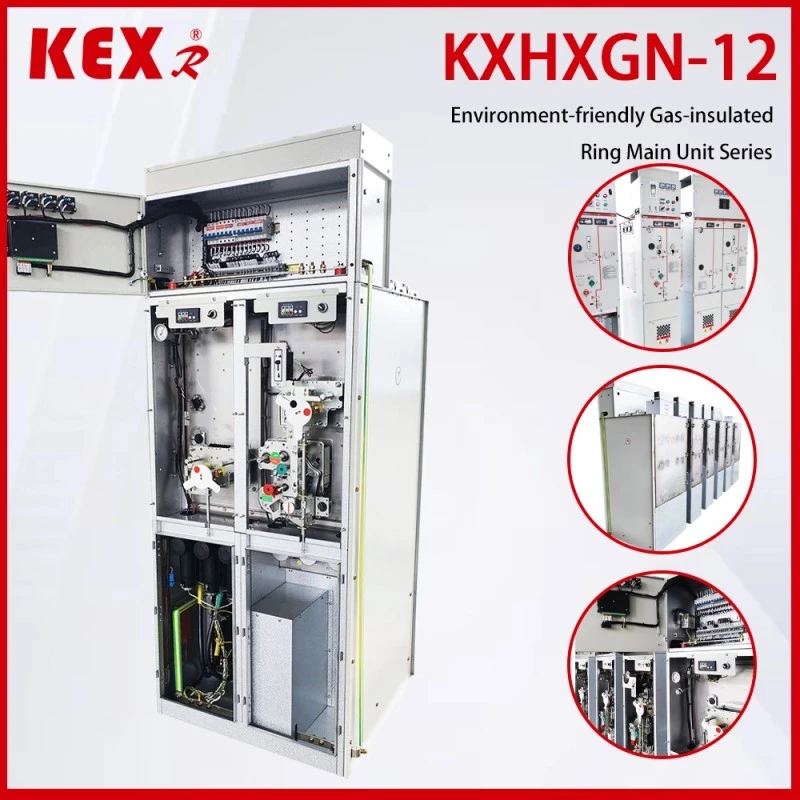

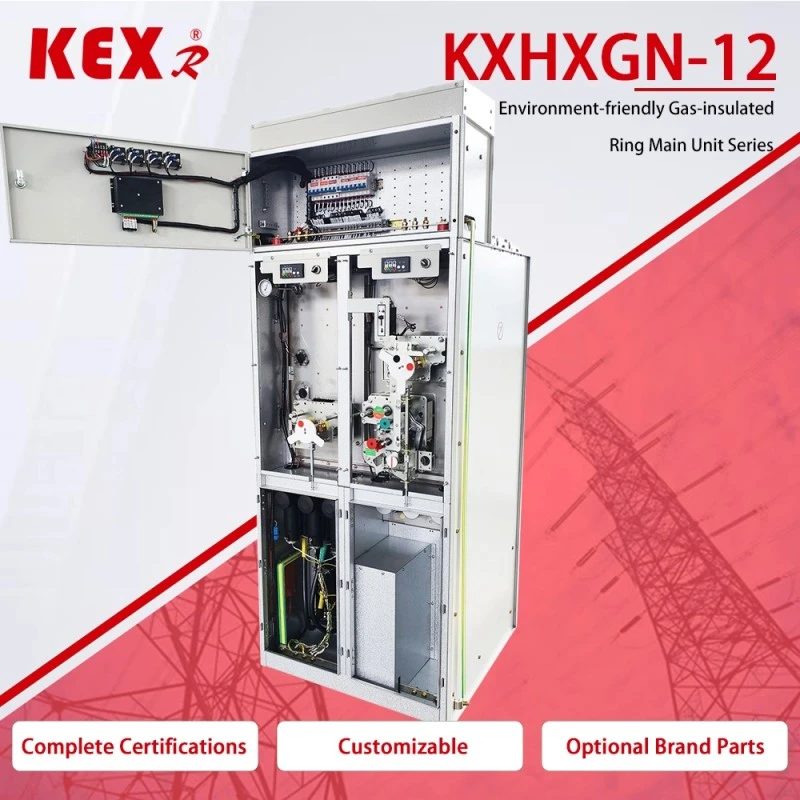

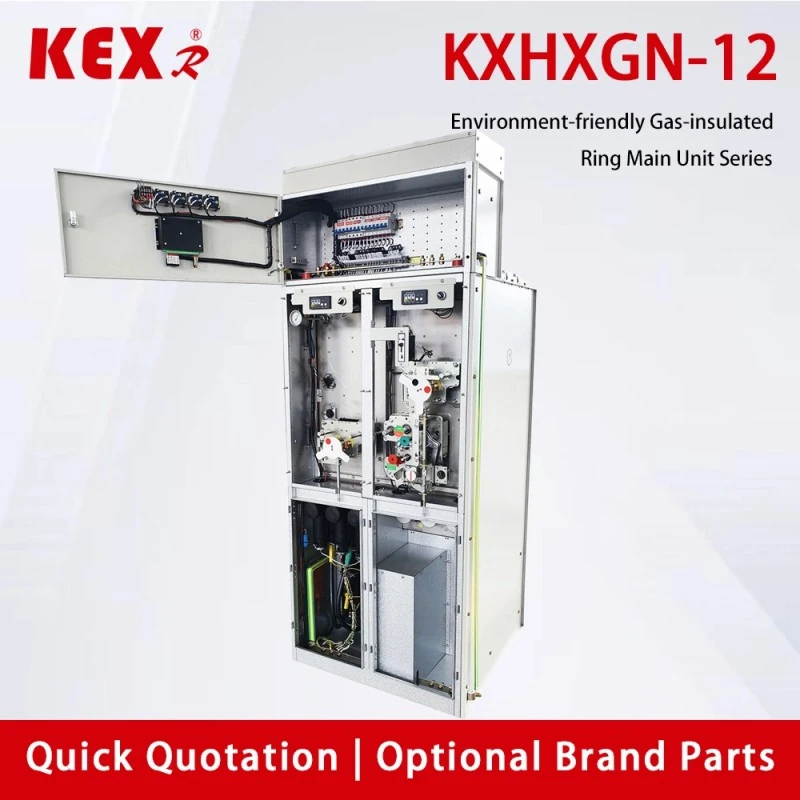

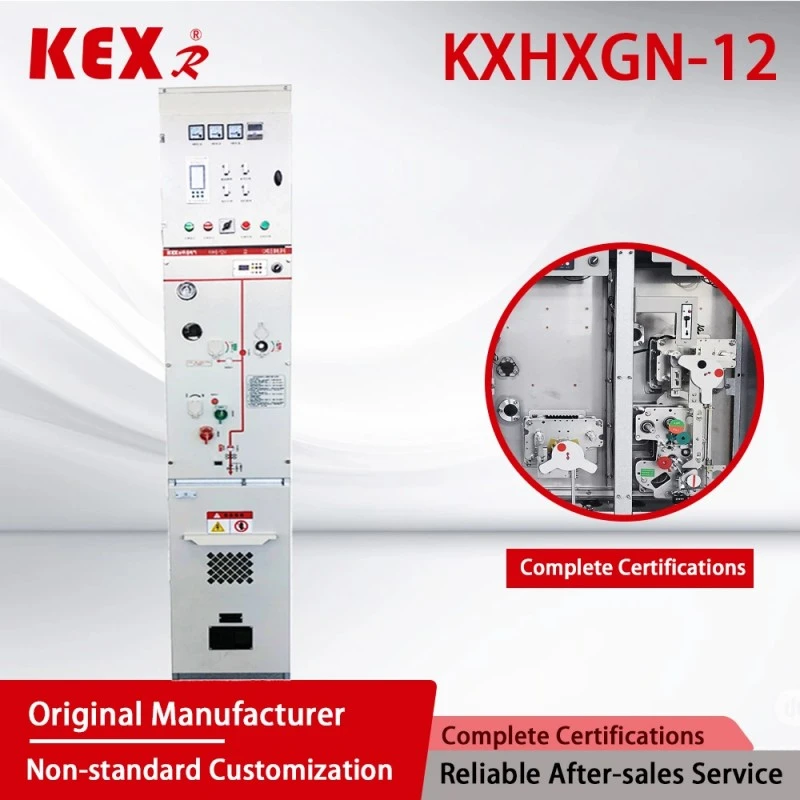

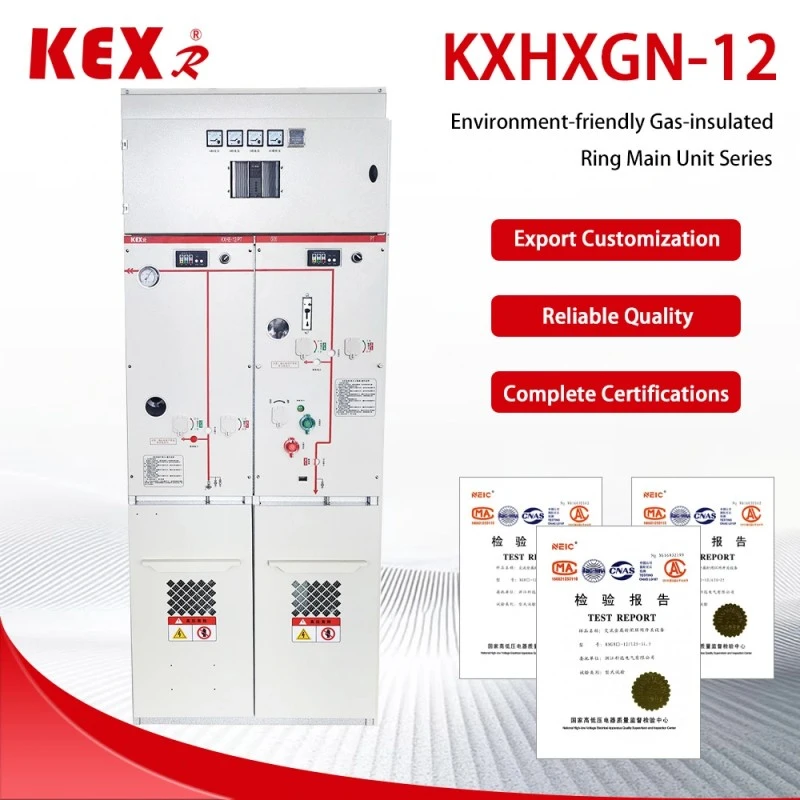

Környezetvédelmi Ring főegysége

● A Környezetvédelmi gyűrű főegységének fő jellemzője

(1) Környezetvédelmi előnyök

◆Ingyenes SF-gáz: A környezetvédelmi gyűrű fő egysége száraz levegőt, nitrogént vagy új környezetvédelmi gázt (például G, AirPlus® stb.) használ, ami összhangban van az EU F-gáz szabályozásával és Kína „kettős széndioxid-kibocsátás” politikájával.

◆ Alacsony szén-dioxid-kibocsátás: Az SF gyűrűs hálózati szekrényhez képest a GWP (Global Warming Potential) megközelíti a nullát.

(2) Szerkezeti tervezés

◆Moduláris felépítés: A környezetvédelmi gyűrű fő egysége a bejövő, a kimenő vonal, a mérő és a PT egysége bővíthető.

◆Zárt szerkezet: A Környezetvédelmi gyűrűs főegység védelmi szintje eléri az IP67-et, amely por-, nedvesség- és páralecsapódásálló, és zord környezetben is használható.

◆Kompakt méret: helyet takarít meg, mint az AIS gyűrűs hálózati szekrény, és környezetbarátabb, mint a hagyományos SF₆ GIS.

(3) Intelligens opciók

Intelligens monitorozás (például DTU, online hőmérsékletmérés, részleges kisülési figyelés stb.) kiválasztható a dolgok internetéhez (IoT) való hozzáférés támogatásához, valamint a távoli üzemeltetés és karbantartás megvalósításához.

● A környezetvédelmi gyűrű főegységének műszaki paraméterei

◆ Megszakító szekrény

◆Töltsön be kapcsolószekrényt

● A Environmental Protection ring főegység megvalósítási szabványa

◆ A GB/T 1022 szabvány általános műszaki követelményei a nagyfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozóan.

◆ GB/T39063640,5kV AC fémmel zárt kapcsoló- és vezérlőberendezések.

◆ GB/T1985 Nagyfeszültségű váltakozó áramú leválasztó kapcsoló és földelő kapcsoló

◆ GB/T38043,6-40,5 kV AC nagyfeszültségű terheléskapcsoló

◆ GB/T1984 Nagyfeszültségű váltakozó áramú megszakító

◆ GB/T4208 héjvédelmi szint IP-kódja

◆ GB/T7354 részleges kisülési mérés

◆ GB/T311.1 Szigeteléskoordináció 1. rész: Meghatározás, alapelvek és szabályok

● A Environmental Protection ring főegységének használati feltételei

◆ Maximális hőmérséklet: +45 Celsius-fok;

◆ Minimális hőmérséklet: -25 Celsius-fok;

◆ Maximális hőmérséklet: (24 órás átlag) +35 Celsius-fok;

◆ Maximális átlagos relatív páratartalom (24 óra 1: ≤ 95%; Magasság: ≤ 1500 m; Szeizmikus kapacitás: 8 fok;

◆ Védelmi fokozat: feltöltött háztömítés IP67, kapcsolószekrény ház IP4x；

◆ A környező levegő nem lehet nyilvánvalóan szennyezett maró hatású éghető gázzal és vízgőzzel.

◆ Nincs gyakori heves vibrációs hely, és a kemény részek alatti durva kialakítás minden követelménynek megfelel.

◆ Ha normál környezeti feltételek mellett használják a GB/T3906-on túl, a felhasználónak egyeztetnie kell a KEXR-rel

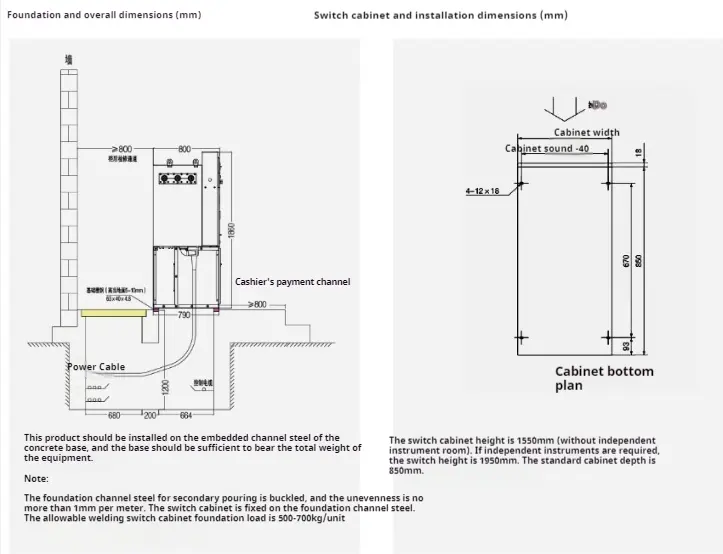

●Telepítési útmutató
