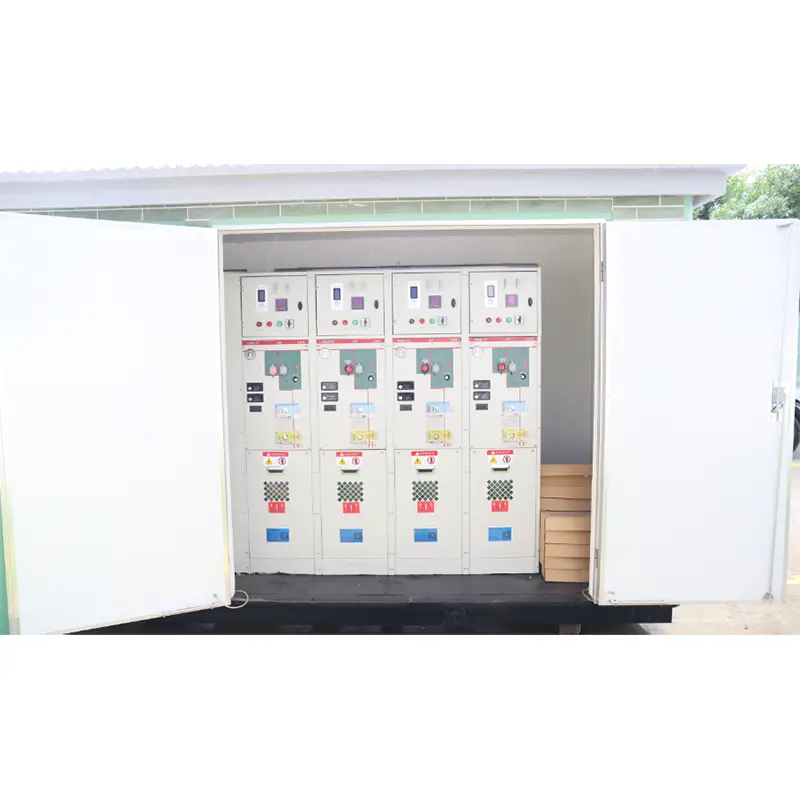

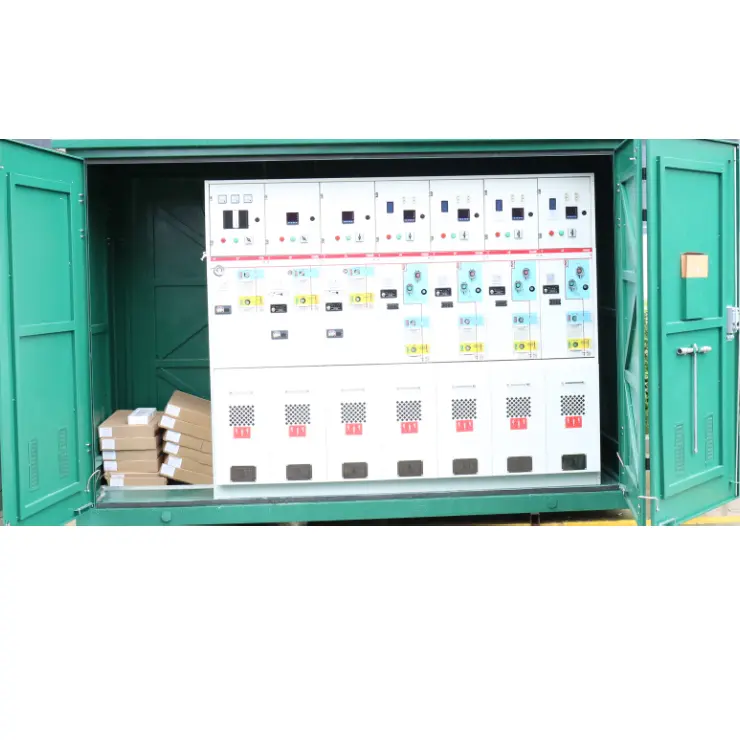

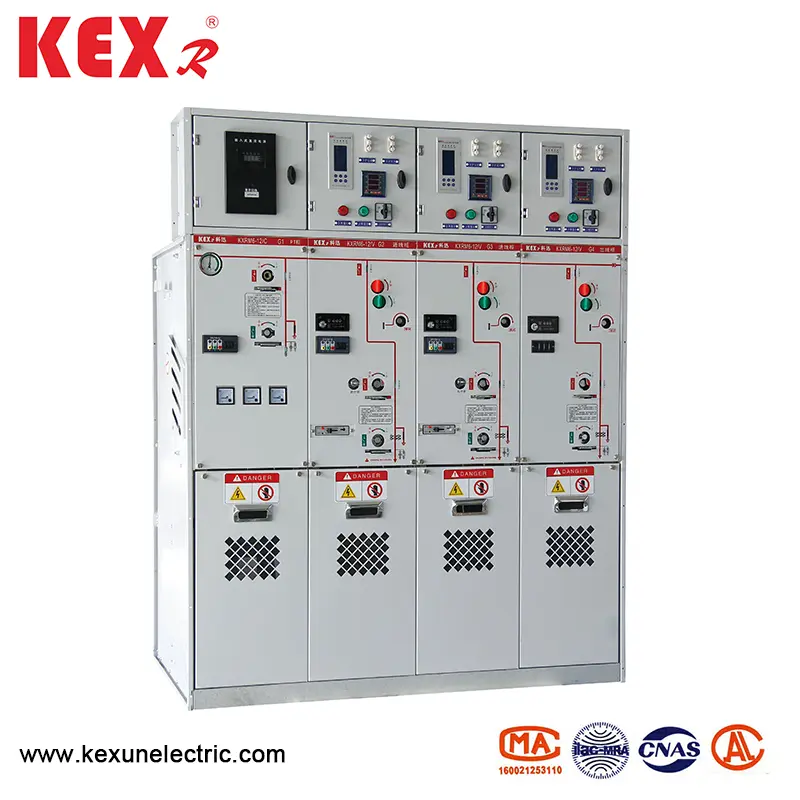

Az összes zárt szigetelt gázszekrény

● A használati feltételek

KXMR6-12 Típus Az összes zárt szigetelt gázszekrény különféle környezetekhez, például magas és alacsony hőmérsékleten (+40 ℃ ~ -40 ℃), páratartalomhoz, porhoz, sószennyezéshez, bányákhoz és nagy magassághoz (1000 m), rövid távú vízbe merítés 24 órán belül nem befolyásolja a felhasználást.

MEGJEGYZÉS: Ha a magasság magasabb, kérjük, jelölje meg az adott magasságot.

● Termékjellemzők

▶ KXRM6-12 Az összes zárt szigetelt gázszekrény SF6 gázt használ ív oltó- és szigetelő közegként.

▶ A szekrény teljesen le van zárva és szigetelve; A buszrudak, a kapcsolók és az élő alkatrészek teljesen rozsdamentes acél héjba vannak zárva.

▶ Az üreg 1,4 hordó SF6 gázzal tele van, és a védelmi szint eléri az IP67-et: a teljes kapcsolót teljesen nem érinti a külső környezeti feltételek, amelyek biztosítják a kapcsoló normál működését olyan szélsőséges esetekben is, mint például a rövid távú víz elmerülése, és a terméket életre karbantartásmentes.

▶ A kabinet tökéletes "öt-megelőző" reteszelő eszközzel rendelkezik, amely teljes mértékben kiküszöböli a személyzet és a berendezések esetleges működési hibáit, amelyeket az emberi félrevezetés okoz.

▶ Minden szekrény megbízható, biztonságos nyomáscsökkentő csatornákkal rendelkezik, amelyek szélsőséges esetekben is biztosíthatják az operátorok személyes biztonságát.

▶ A szekrényt két típusra osztják: rögzített egység kombináció és kibővíthető egység kombináció.

▶ A KXRM6-12 mérete az összes zárt szigetelt gázszekrény kényelmesen telepíthető, és alkalmas lehet szűk hely és rossz környezeti feltételekkel rendelkező helyekre.

▶ A szekrény felkészíthető elektromos, távirányító és megfigyelő eszközökkel a felhasználók különböző igényei szerint.

● Műszaki paraméter

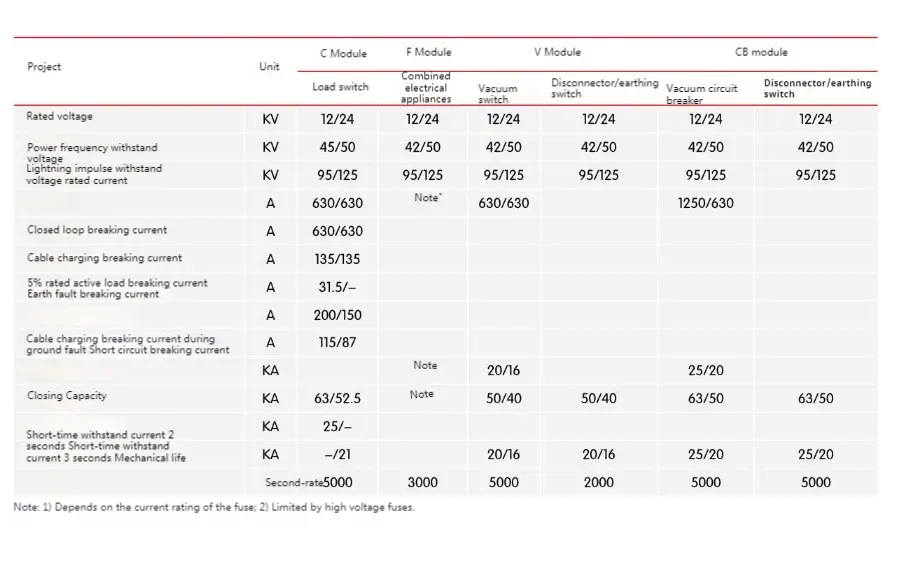

● Transzformátor és vonalvédelem

A KXRM6-12 Az összes zárt szigetelt gázszekrény egység kombinációja két transzformátor védelmi módot biztosít, nevezetesen a terhelési kapcsoló biztosítékkombinációs készülékét és a megszakítót relévédelemmel.

1. A transzformátor védelme az áramkorlátozó nagyfeszültségű biztosíték és a terheléskapcsoló kombinációja. A biztosítékterem az egység elején elhelyezkedő külön zárolt ház mögé kerül. A terheléskapcsoló rugós energiatároló mechanizmust használ, amelyet a biztosíték -csapkodó kiválthat.

2. A biztosíték cseréjének megkönnyítése érdekében a működési fogantyú felhasználható a biztosítékkamra végső burkolatának eltávolítására. A biztosíték kioldó mechanizmusa előzetesen elhelyezkedik, ami biztosítja az egész rendszer vízálló teljesítményét.

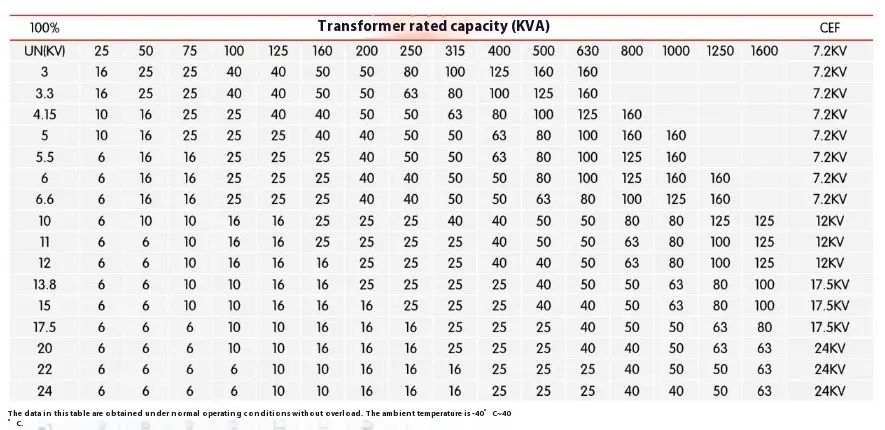

● A biztosíték és a transzformátor összehasonlító táblája

● Opcionális kiegészítők

◆ Kiegészítő érintkezés

Az összes terhelési kapcsoló és megszakító felépíthető 2NO+2NC -vel, jelző kapcsolóhelyet. Párhuzamos kirándulási tekercs (AC vagy DC) telepíthető a transzformátor kapcsolójára és megszakítójára, és az alacsony feszültségvezérlő komponens az előlap mögött található.

◆ Feszültségjelzés

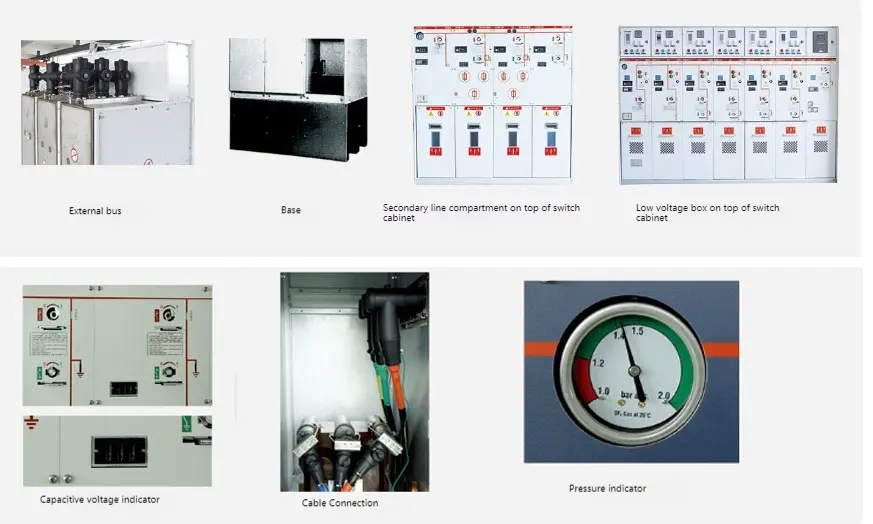

A kapacitív feszültségjelző azt mutatja, hogy a persely feltöltött -e vagy sem, és a rajta lévő aljzat felhasználható nukleáris fázisra.

◆ Rövidzárlat és földhibakutató

A hiba helyének megkönnyítése érdekében a kábelkapcsoló modul rövidzárlatos és földelési hibajelzőkkel felszerelhető az egyszerű hiba észlelésére.

◆ Elektromos működés

Ez egy standard séma a kábelkapcsoló és a transzformátor egység kézi üzemeltetési mechanizmusához. Választhat egy elektromos működési mechanizmust is. A kábelkapcsolókat, a vákuummegszakítókat és a földelő kapcsolókat mind az előlap mögött található mechanizmusok működtetik. Az összes kapcsolót és megszakítót operációs fogantyúval (szabványos konfiguráció) lehet működtetni, vagy motoros működési mechanizmussal (kiegészítők) lehet felszerelni. A földelő kapcsoló azonban csak manuálisan működtethető, és a hibaáram bezárásának képességével rendelkező mechanizmus konfigurálva van.

◆ Kábelezés

A DIN47636 szerinti standard perselyek telepítve vannak. Az összes perselynek ugyanolyan magassága van a talajtól, és a kábelszoba fedőlapja védi. Néhány fedéllemez összekapcsolható a földelő kapcsolóval, és speciális dupla kábelszoba fedőlemezek is használhatók a dupla kábel bejövő vonalakhoz.

◆ Nyomásjelző

Általában nyomásjelzővel van felszerelve, amelyet nyomásmérő képez. Ezenkívül elektromos érintkezéseket lehet biztosítani a nyomáscsökkentés jelzésére.

◆ Kulcszár

A megszakítók, a terhelési kapcsolók és a földelő kapcsolók kulcszárai telepíthetők. Felszerelhető reteszelő, reteszelő félszállítóval, amely megszakítókhoz, terhelési kapcsolókhoz és földelő kapcsolókhoz alkalmas.

◆ Az oltó

Az összes gyűrűs hálózati egység felépíthető íves leállításokkal. Amikor az ívek belsejében fordulnak elő, az ARC leállítói automatikusan bezáródnak a bejövő perselyen, beleértve a D, DE és V modulokat, és az összes kábelmodul felszerelhető egy ARC -leállítóval. Meg kell rendelniük az egységgel, és nem tudják megváltoztatni. Az ív oltó készülék működését ez a módszer jelölheti, és az SF6 szekrény elektromos érintkezéseit az előlap mögött lévő terminálhoz csatlakoztatják.

● A program leírása

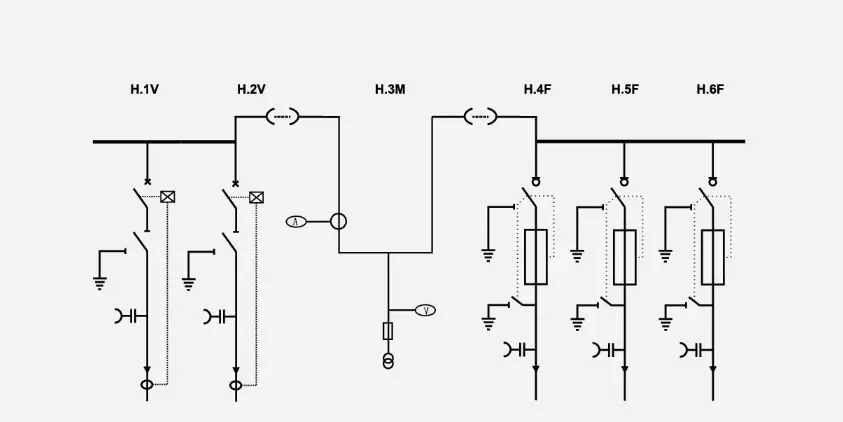

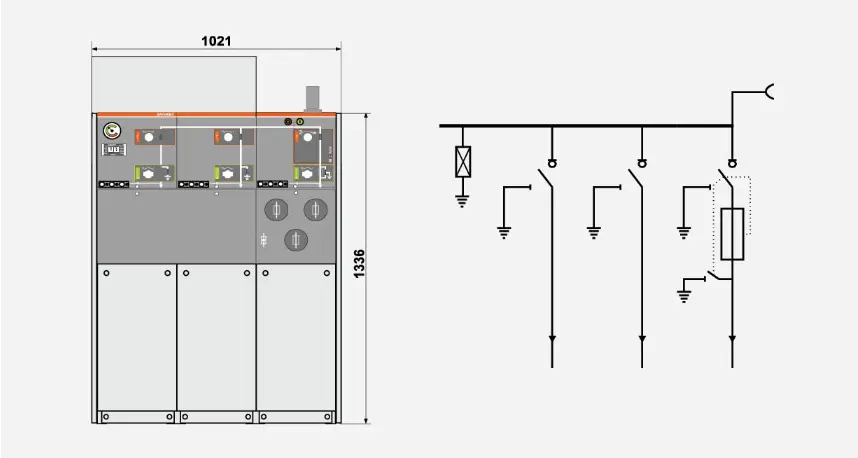

◆ 1. reakcióvázlat SA+CCF+

Szerelje be a villámlerakót a buszra, és hagyja azt bővítésre.

Megjegyzés: A kapcsolóegységek száma nem lehet kevesebb, mint 3.

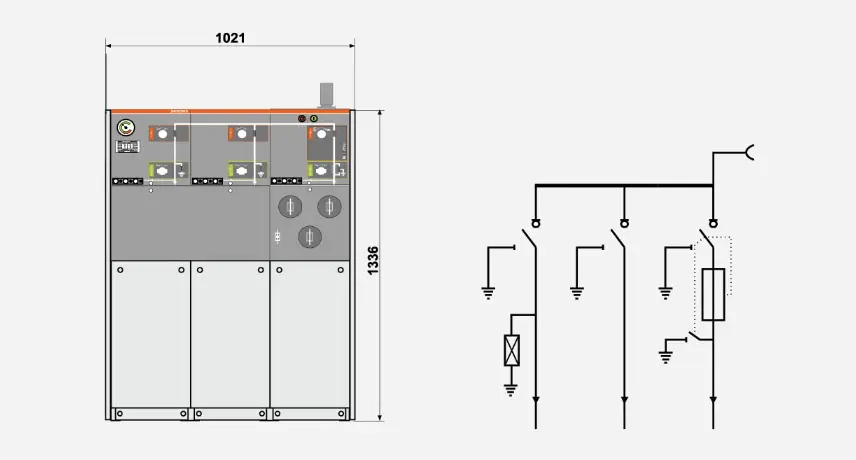

◆ 2. vázlat CCF+

Szerelje be a villámlerakót a bejövő vonalba, és tartsa fenn a bővítést.

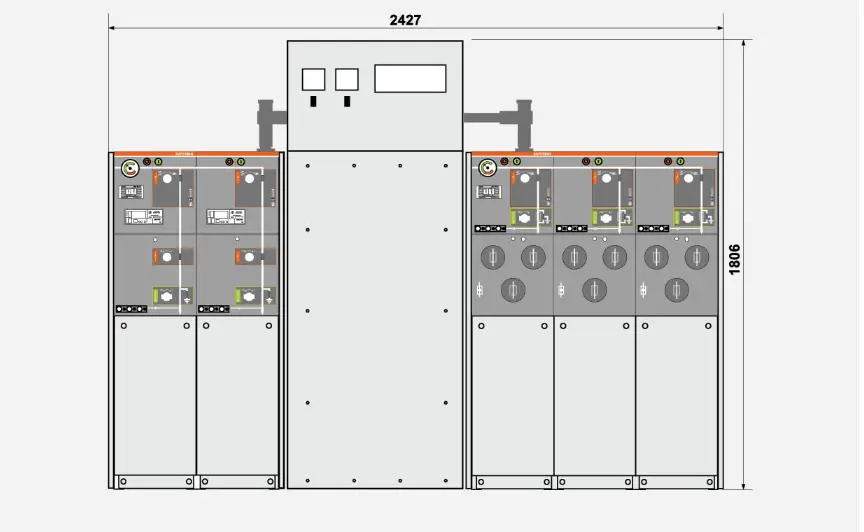

◆ 3. séma W+M+FFF

Nagynyomású oldalszámítás
