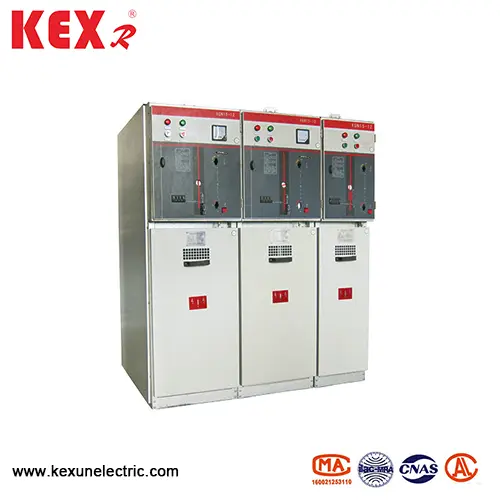

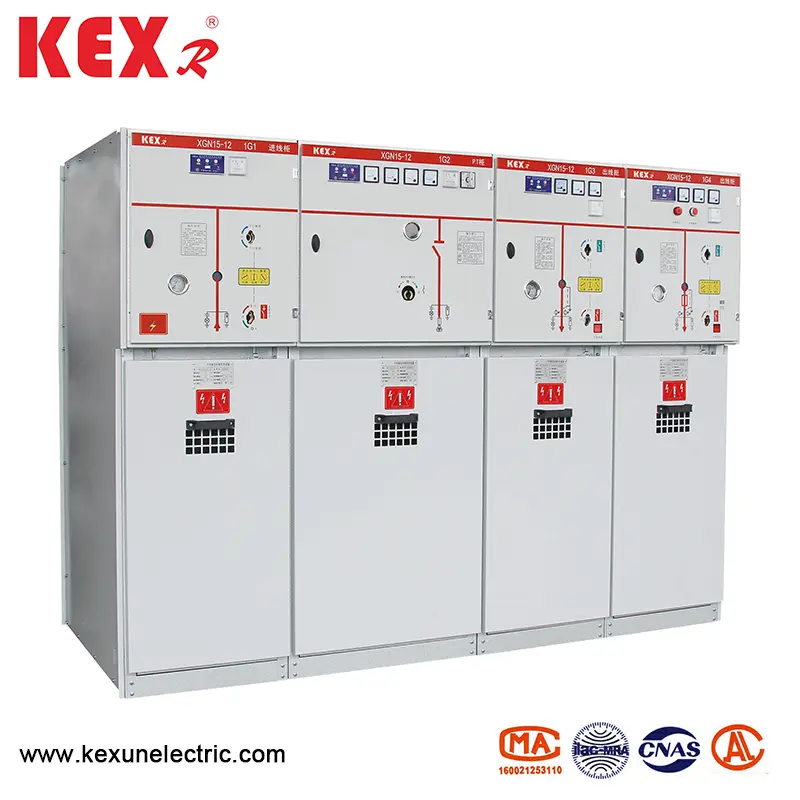

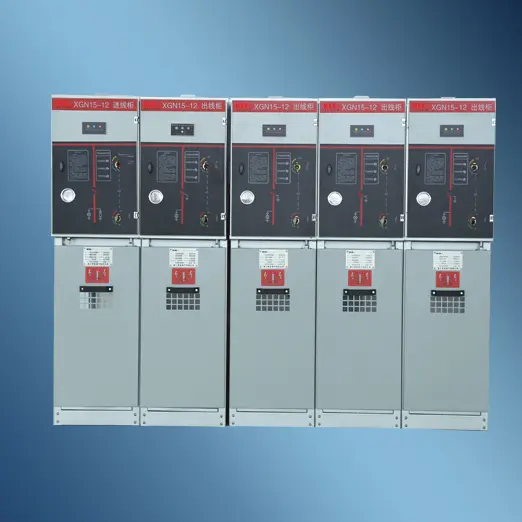

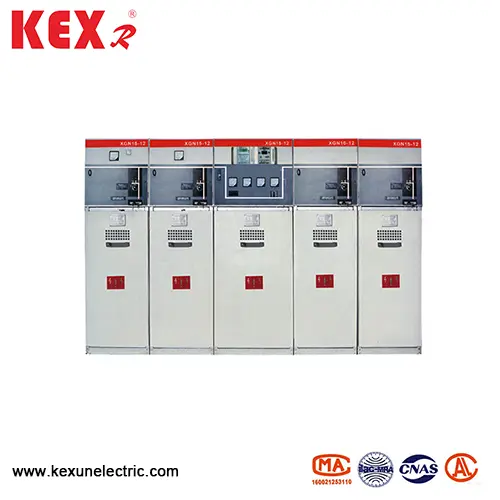

Hexafluorid gyűrűs fő egység

● Fő alkalmazás

XGN15-12 típusú hexafluorid gyűrűs főegység, amely alkalmas AC 50

● A használati feltételek

▶ Magasság: ≤ 1000 m. (Ha különleges követelményekkel rendelkezik, kérjük, jelezze őket megrendeléskor)

▶ Környezeti hőmérséklet: -25 ~ 40 ℃

▶ Az átlagos napi relatív páratartalom ： ≤95%

▶ Az átlagos havi relatív páratartalom ： ≤90%;

▶ Shock Rezisztencia fok ： 8 fokos

▶ Az erőszakos rezgés, az ütés, a tűz, a kémiai korrózió és a robbanás mentes helyek.

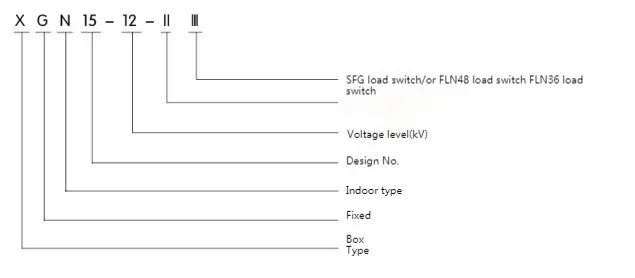

● Modell és jelentés

● A kritériumok megfelelnek

XGN15-12 Type Hexafluorid gyűrűs fő egység megfelel a következő kritériumoknak:

IEC298 · IEC265 · IECL29 · IEC694 · IEC420 · IEC56 · IEC529 · IEC932 · GB3804 · GB3906 · GB11022

● Műszaki paraméterek és dimenzió

● A rakománykapcsoló szekrényének felépítése és alapvető elemei

◆ XGN15-12 Típus Hexafluorid gyűrű Főegység szerkezete: Buszterem+terheléskapcsoló kábelszoba+Működési mechanizmus+reteszelő mechanizmus és alacsony feszültségvezérlő helyiség

◆ Betöltési kapcsoló

A kapcsolóterembe három állomású terheléskapcsoló van felszerelve. A terhelési kapcsoló héja epoxi -gyantából készül, és kén -hexafluoriddal (SF) töltve. ) A gáz szigetelő közeg, és az SF az ügyfél igényeinek megfelelően telepíthető a kapcsolóterembe. Gázsűrűségmérő vagy gázsűrűségmérő riasztási érintkezővel.

◆ Lakószoba

A rakománykapcsoló-szekrénynek elegendő kábelszobája van, amelyet elsősorban a kábelcsatlakozáshoz használnak, így az egymagos vagy hárommagos kábelek egyszerű, árnyékolt kábelfejekkel csatlakoztathatók, és ugyanakkor a villámlereszelő, az áramtranszformátor, az alsó földelő kapcsoló és az egyéb elemek bőséges helyen telepíthetők. A szokásos kialakítás szerint a szekrény ajtó megfigyelőablakkal és biztonsági reteszelő eszközzel rendelkezik, és a kábellemez alsó lemeze tömítőfedéllel és kábelbilincskel van felszerelve, megfelelő méretű tartókerettel. Az alsó lemez és a kábellemez bejárati ajtó kerete eltávolítható a kábel telepítésének megkönnyítése érdekében.

◆ Dagasztási mechanizmus, reteszelő mechanizmus és alacsony nyomású vezérlőhelyiség

Az alacsony feszültségű szoba az összekapcsolással egyidejűleg a kezelőpanel szerepét játssza. Az alacsony feszültségű kamrát rugó üzemeltetési mechanizmussal van felszerelve, pozíciójelzővel, mechanikus reteszeléssel és eszközzel, valamint kiegészítő érintkezőkkel, kioldó tekercsekkel, vészhelyzeti kioldó mechanizmussal, kapacitív élő kijelzővel, kulcszárral és elektromos üzemi eszközzel is felszerelhetők. Ugyanakkor az alacsony feszültségű kamrában lévő hely fel van szerelve vezérlőáramkörrel, mérőműszerrel és védő relével is. A 750 mm széles szekrénynek két azonos alacsony feszültségű kamrája van, amelyek több kiegészítővel felszerelhetők. A teljes XGN15 kapcsolószekrény két részre osztható, a szekrény felső részén buszterem, rakománykapcsoló, üzemi mechanizmus és alacsony feszültségű helyiség található, amelyet az alsó kábelszobától elválasztanak. Ezért a felső egységbe beépített berendezéseket biztonságosan és kényelmesen fel lehet változtatni és megreformálni, és az egész felső egység cserélhető.

◆ Buszterem

A buszterem a szekrény felső részén van elrendezve. A buszteremben a főbuszok összekapcsolódnak és átfutnak az egész kapcsolószekrények sorára

◆ Axgn15-12 alapkomponensei a hexafluorid gyűrűs egység típusát

▶ Az FLN36 kapcsolót a vállalat fejleszti és gyártja a külföldi technológiák bevezetésével és a hazai energiarendszer követelményei szerint.

▶ A terheléskapcsolónak három állapota van: záró, kinyitás és földelés. A terheléskapcsoló dinamikus és statikus érintkezőit a halálos epoxi gyantahéjba helyezik, megerősített szerkezetű és SF-vel. A gáz az ív oltó táptalaj, a légnyomás 14 bar. Minden terhelési kapcsoló lezárva és karbantartásmentes, és a barométer külön-külön választható ki. A gyűrűs hálózati szekrényben a terheléskapcsoló tipikus telepítési módja az acél partíció elhelyezése a kábelszob és a buszterület között, és vízszintesen telepíteni. Ez a telepítési módszer elkülöníti a buszteremt a kábellősökből, hogy megfeleljen a legszigorúbb biztonsági követelményeknek a működtetéshez és a karbantartáshoz. Ha az ív belsejében fordul elő, akkor a rakománykapcsoló héjának hátulján van egy szerkezeti gyenge pont, amelyet elmostak, majd a szekrény ív kisülési szelepét elmossák, és a túlnyomású légáramot a szekrényen kívül vezetik.

▶ A terheléskapcsoló két működési mechanizmussal rendelkezik ： Egyrugó működési mechanizmus (K-típusú) és kettős rugós működési mechanizmus (A-Type)
