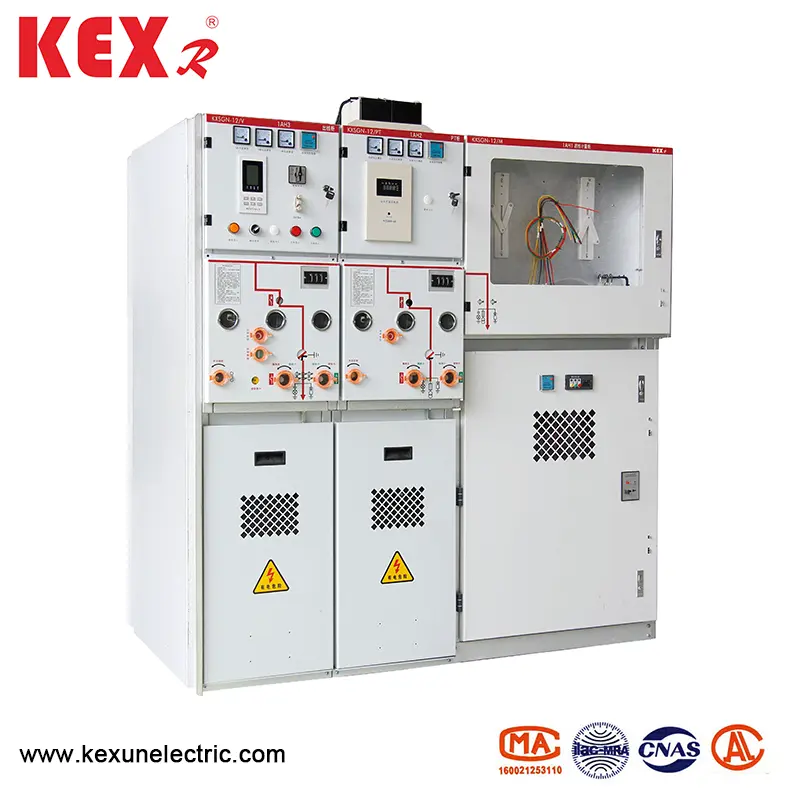

Szilárd, szigetelt zárt, közepes feszültségkapcsoló berendezés
A Kexun egy olyan szállító, amely az energiaátviteli és átalakító berendezések gyártására szakosodott Kínában. Solid szigetelt zárt, közepes feszültségkapcsoló berendezés a KEXR egyik fő terméke. Szilárd szigetelő anyagot használ a fő szigetelő közegként, tökéletes megoldást biztosítva az energiahálózat frissítéséhez és az elosztó felhasználókhoz.
Modell: KXSGN-12
Márka ： kexr
Modell: KXSGN-12
Márka ： kexr
● Termék áttekintése
A KXSGN-12 szilárd, szigetelt, zárt, közepes feszültségkapcsoló-berendezések számos sémával rendelkeznek, mint például a megszakító védelme, a transzformátor védelme, a terhelésszabályozás, a biztosítékkombináció villamos energiája, a PT tápegység, a buszcsatlakozó emelés és így tovább. Ez a termék felhasználható energiarendszer-gyűrűs hálózati elosztó berendezésként, és energiaelosztó berendezésként is felhasználható az ipari és bányászati vállalkozások városi felépítéséhez, a többfunkció és a sokoldalúság jellemzőivel.
A szilárd szigetelt, zárt közepes feszültségkapcsoló -berendezések szilárd szigetelő anyagot fogadnak el, mint a fő szigetelő táptalaj, a vákuummegszakító, a vezetőképes csatlakozás, a leválasztó, a földelő kapcsoló, a fő busz, az ágbusz és az egyéb fő elektromos áramkörök szilárd szigetelő közegbe csomagolva vannak, és bizonyos funkciókkal együtt, és teljes szigeteléssel és szorongással rendelkeznek.
● A használati feltételek
Környezeti hőmérséklet ： -45 ~ 40 ℃
Max Magasság ： 4000m
Maximális napi átlaghőmérséklet ： 35 ℃
Maximális napi páratartalom ： 95%
Maximum havi páratartalom ： 90%
Max szeizmikus intenzitás ： 8. osztály
Megjegyzés: A szilárd szigetelt, zárt, közepes feszültségkapcsoló berendezést tűz, robbanás és erőszakos rezgés nélkül kell felszerelni.

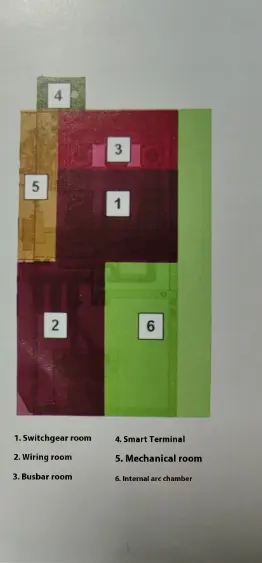

● A távtartó szerkezete

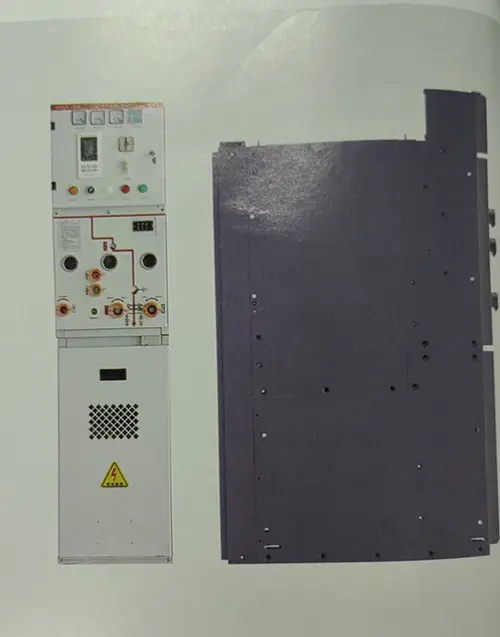

● A szilárd szigetelt, zárt, közepes feszültségkapcsoló berendezés vázlata mérete
◆ Alacsonyabb elszigetelő típus
|
Terv |
Szekrény szélessége |
Szekrény mélysége |
Szekrénymagasság |
Felső védelem |
|
PT bejövő vonal |
450 |
940 |
1500 |
Növelje a 200 -at |
|
Bejövő és vázlat |
375 |
940 |
1500 |
Növelje a 200 -at |
|
Összekötő kapcsoló |
375 |
940 |
1500 |
Növelje a 200 -at |
|
Összekapcsolási elszigetelés |
375 |
940 |
1500 |
Növelje a 200 -at |
|
Buszbár emelő |
375 |
940 |
1500 |
Növelje a 200 -at |
|
Hagyományos mérés |
750 |
940 |
1500 |
Növelje a 200 -at |
|
Kompakt mérés |
375 |
940 |
1500 |
Növelje a 200 -at |
|
Tápegység PT |
450 |
940 |
1500 |
Növelje a 200 -at |
|
Vezérlő és védelmi bázisállomás |
375 |
940 |
1500 |
|
◆ Felső elszigetelő típus
|
Terv |
Szekrény szélessége |
Szekrény mélysége |
Szekrénymagasság |
Felső körvonal |
|
PT bejövő vonal |
450 |
940 |
1800 |
Elmélyítik a 260 -at |
|
Bejövő és vázlat |
425 |
940 |
1800 |
Elmélyítik a 260 -at |
|
Összekötő kapcsoló |
425 |
940 |
1800 |
Elmélyítik a 260 -at |
|
Összekapcsolási elszigetelés |
425 |
940 |
1800 |
Elmélyítik a 260 -at |
|
Buszbár emelő |
425 |
940 |
1800 |
Elmélyítik a 260 -at |
|
Hagyományos mérés |
750 |
940 |
1800 |
Elmélyítik a 260 -at |
|
Kompakt mérés |
425 |
940 |
1800 |
Elmélyítik a 260 -at |
|
Tápegység PT |
450 |
940 |
1800 |
Elmélyítik a 260 -at |
|
Vezérlő és védelmi bázisállomás |
375 |
940 |
1800 |
|
● Műszaki paraméter
◆ A SwitchGear műszaki paraméterei
|
Tétel |
Egység |
Adat |
|||
|
Névleges feszültség |
KV |
12 |
|||
|
Névleges frekvencia |
KV |
50 |
|||
|
Névleges áram |
KV |
630 |
1250 |
||
|
Névleges szigetelési szint |
Teljesítményfrekvencia ellenáll a feszültségnek （ud） 1 perc |
Szünet |
A |
48 |
|
|
Váltakozó |
A |
42 |
|||
|
Relatív terület |
A |
42 |
|||
|
Villám impulzus ellenáll a feszültségnek （fel |
Szünet |
A |
85 |
||
|
Váltakozó |
A |
75 |
|||
|
Relatív terület |
A |
75 |
|||
|
A névleges rövidzárlat-törésáram （1SC） |
A |
25 |
31.5 |
||
|
A minősített rövid távú ellenállási áram （4s） |
A |
25 |
31.5 |
||
|
A besorolt csúcs ellenáll az áramnak （1p） |
A |
63 |
80 |
||
|
A névleges rövidzárlat záró áram （csúcs） (1MA) |
A |
63 |
80 |
||
|
Tartási védelmi osztály |
A |
IP4X |
|||
|
Működési módszer |
Idő |
Tavaszi energiatároló típusa |
|||
◆ Az izolált földelő kapcsoló műszaki paraméterei
|
Tétel |
Egység |
Adat |
|||
|
Névleges feszültség |
KV |
12 |
|||
|
Névleges áram |
A |
630 |
1250 |
||
|
A minősített rövid távú ellenállási áram （4s） |
A |
25 |
31.5 |
||
|
A névleges csúcs ellenáll az áramnak |
|
63 |
80 |
||
|
|
Teljesítményfrekvencia ellenáll a feszültségnek （ud） 1 perc |
Fázis és föld |
KV |
42 |
|
|
Szünet |
48 |
||||
|
A névleges villámimpulzus ellenáll a feszültségnek （fel |
Fázis és föld |
KV |
75 |
||
|
Szünet |
85 |
||||
|
A leválasztó mechanikai élettartama (ON-OFF) |
Idő |
3000 |
|||
|
A földelő kapcsoló mechanikai élettartama (off-föld) |
Idő |
3000 |
|||
