Nagyfeszültségű gyűrűs hálózati szekrény

A Kexun a Kínában a nagyfeszültségű gyűrűs hálózati kabinetre szakosodott gyártó.

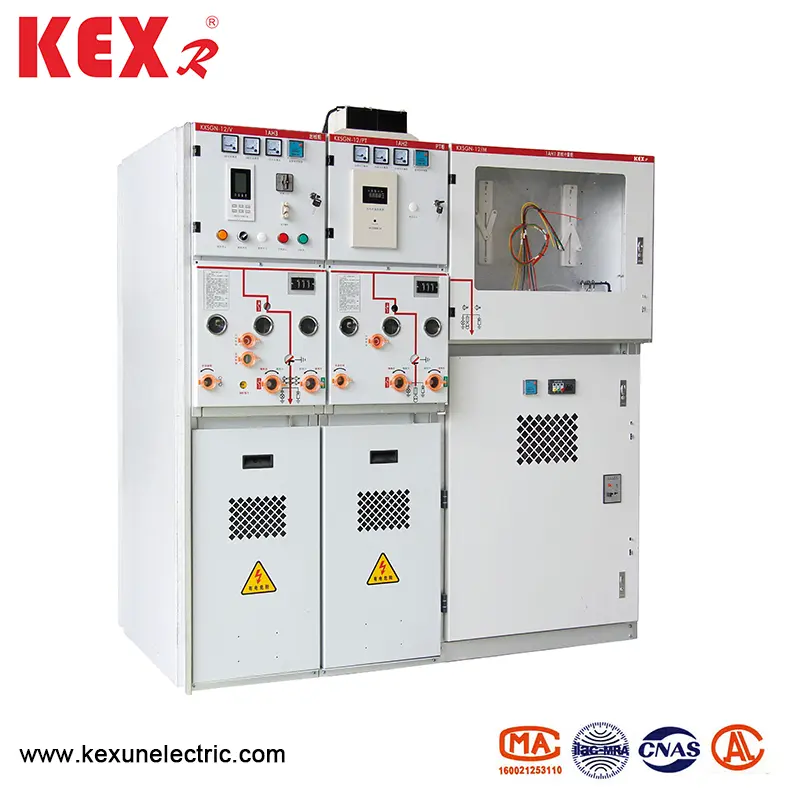

Legkelendőbb termékei, a KXSGN-12-SIS3 egy szilárd szigetelés, teljesen zárt kapcsolóberendezés. Moduláris, teljesen lezárt, teljesen szigetelt és teljesen fém zárt szerkezetet alkalmaz. A felületet vezetőképes vagy félvezető árnyékoló réteggel borítják, amely közvetlenül és megbízhatóan megalapozható.
Modell: KXSGN-12-SIS3
Márka: Kexr

Kérdés küldése

termékleírás

● Tervezési szolgáltatás

▶ A vákuummegszakító megszakító és a terheléskapcsoló modult az epoxi gyanta kapszulázza. Moduláris integrált főáramkör kézi és elektromos háromstanúságú leválasztóval.

▶ A vákuummegszakító megszakító modul képes megnyitni és bezárni a rövidzárlati áramot.

▶ A három állomás leválasztó záró földelési helyzetében látható törés van, és a leválasztó és a földelő kapcsoló gyorsan kinyithatja és bezárhatja a rövidzárlati áramot.

▶ Az epoxi gyanta szigetelt légkamra doboz, amelyet három állomású izoláló kapcsolóval lezártak, a száraz levegőt 0,04 mPa-val nyomja meg. Nyomásmérővel van felszerelve a belső nyomáson az interneten, hogy megakadályozzák a szivárgást és az extravazációt, valamint az elszigetelő kapcsolót és a földelő kapcsolót.

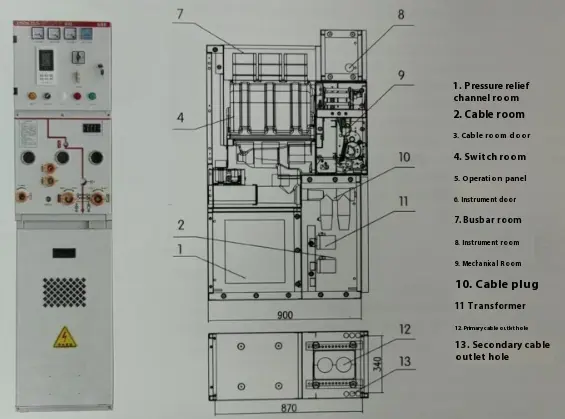

● szerkezeti dimenzió

High Voltage Ring Network Cabinet

● Felső izolált dimenzió rajz

Terv	Szekrény szélessége	Szekrény mélysége	Szekrénymagasság	Felső körvonal
PT bejövő vonal	450	900	1600	Elmélyítik a 260 -at
Bejövő és vázlat	425	900	1600	Elmélyítik a 260 -at
Összekötő kapcsoló	425	900	1600	Elmélyítik a 260 -at
Összekapcsolási elszigetelés	425	900	1600	Elmélyítik a 260 -at
Buszbár emelő	425	900	1600	Elmélyítik a 260 -at
Hagyományos mérés	750	900	1600	Elmélyítik a 260 -at
Kompakt mérés	425	900	1600	Elmélyítik a 260 -at
Tápegység PT	450	900	1600	Elmélyítik a 260 -at
Vezérlő és védelmi bázisállomás	425	900	1600	Elmélyítik a 260 -at

● Műszaki paramétertáblák

◆ Breaker műszaki paraméter

Tétel		Egység	Adat
Névleges feszültség		KV	12
Névleges frekvencia		HZ	50
Névleges szigetelési szint	1M munkamenőségi feszültség	KV	42
	Villámimpulzus ellenállási feszültség	KV	75
Névleges áram		A	630	1250
A névleges rövidzárlat-törésáram （1SC）		A	20 35	31.5
A névleges rövidzárlat záró áram （csúcs）		A	50 63	80
A névleges csúcs ellenáll az áramnak		A	50 63	80
Minősített rövid távú ellenállási áram		A	20 25	31.5
Minősített rövid ideig tartó törés Az aktuális törés időpontjai		Idő	30	30
A névleges rövid távú törésáram tartós idő		S	4
Névleges működési sorrend	Auto -újrahasznosítás		Off-0.3S-onoff-180-onoff
	Nem automatikus újrahasznosítás		Off-0.3S-onoff-180-onoff
Mechanikai élet		Idő	3000
Az egykavicsos bank névleges törési árama		A	630
B és B kondenzátor bank névleges törési árama		A	400

◆ A terheléskapcsoló műszaki paramétere (C egység)

Tétel	Egység	Adat
Névleges áram	A	630
A névleges rövidzárlat-ki-beáramló áram	A	50
Minősített rövid távú ellenállási áram	Ka/s	20/4
Terheléskapcsoló mechanikai élettartam	Idő	10000
Terheléskapcsoló elektromos élettartam	Idő	10000

◆ A terheléskapcsoló műszaki paramétere (C egység)

Tétel	Egység	Adat
Névleges áram	A	125
A névleges rövidzárlati törésáram	A	31.5
Minősített rövidzárlat záróáram	A	80
Névleges átadási áram	A	3150

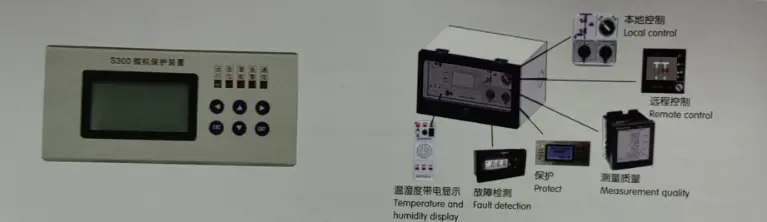

● A nagyfeszültségű gyűrűs hálózati szekrény intelligencia terminál

High Voltage Ring Network Cabinet

A KXSGN-12-SIS3 nagyfeszültségű gyűrűs hálózati szekrények sorozatát alkalmazzák a multifunkcionális intelligens védőkapinnel, amely a KEXR által kifejlesztett multifunkcionális működési vezérlő és védelmi terminál berendezések új generációja, az intelligens működési vezérlés integrálásával, az elsődleges áramköri szimulációs valóság, a mikrokomput relé védelme, a mérés, a hőmérséklet és a páratartalom vezérlése, a magas feszültségű élő kijelző, a kábelhibakonézés, a távirányító és más funkciók. Megjelenése finom és gyönyörű, amely egyszerűsíti a kapcsoló szekrény panelt, csökkenti a szilárd szigetelő szekrény teljes mennyiségét, hatékonyan javítja a külső telepítési hatékonyságot és javítja a kapcsolóberendezés minőségét.
