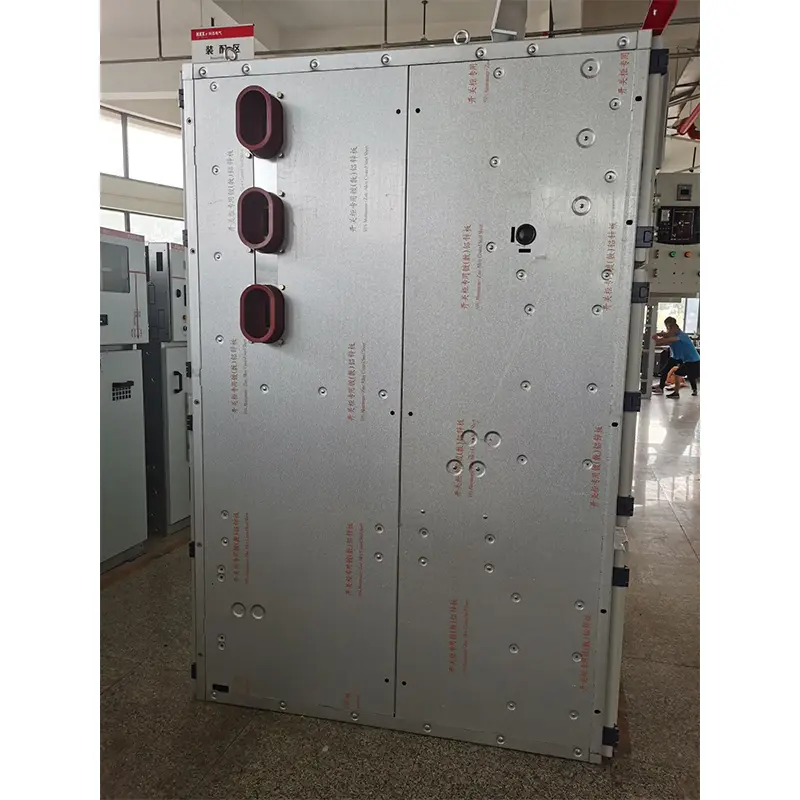

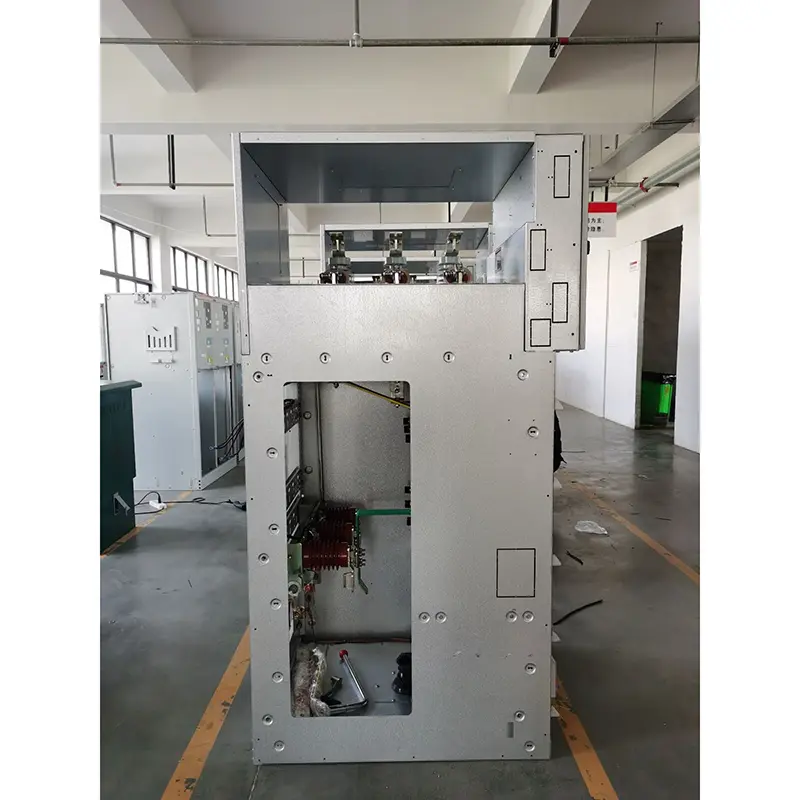

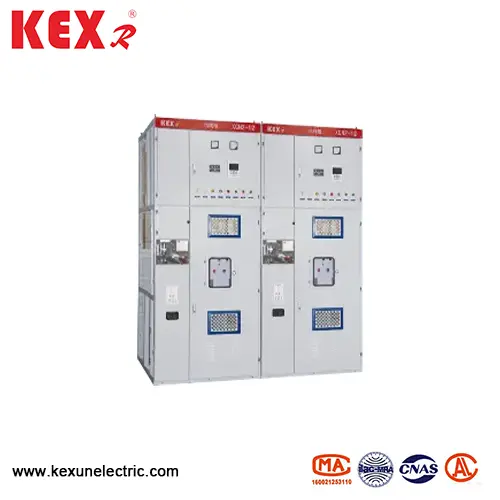

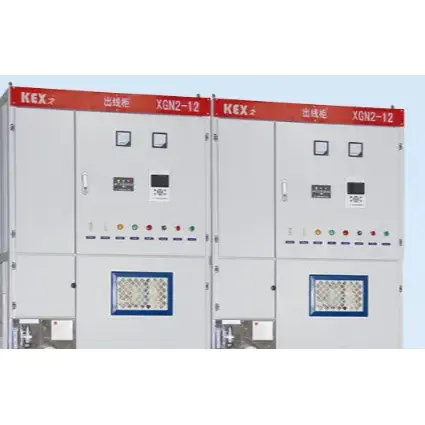

Doboz típusú rögzített fém zárt kapcsolóberendezés

● Feltételek felhasználása

▶ Az XGN2-12 környezeti hőmérséklete típusú doboz típusú rögzített fém zárt kapcsolóberendezésnek kell lennie

-25 ~ 40 ℃ (beltéri)

▶ Magasság: 1000 méter alatt

▶ A napi átlagos relatív páratartalom nem haladja meg a 95%-ot, és a havi átlagos relatív páratartalom nem haladja meg a 90%-ot

▶ A földrengés nem haladhatja meg a 8. nagyságot

▶ A XGN2-12 típusú doboztípusú rögzített fém zárt kapcsolót tűz, robbanás, súlyos szennyezés, kémiai korrózió és erőszakos rezgésektől mentes helyre kell felszerelni.

● Műszaki paraméter

◆ Horrorellenes eszköz

Az "öt megelőzés" funkciója annak megakadályozása, hogy a megszakító tévedésből és tévedésből bezáródjon; Megakadályozzák a terhelés utáni mopperációt és az elszigetelő kapcsoló téves működését; Megakadályozza, hogy a földelő kapcsoló bezáródjon, amikor feltöltik; Megakadályozza, hogy a földelő kapcsoló bekapcsoljon, amikor bezáródik; Megakadályozzák, hogy tévedésbe lépjenek be a töltött intervallumba.

Ez az XGN2-12 típusú doboz típusú rögzített fém zárt kapcsolóberendezés elfogadja a kötelező mechanikus reteszelési módot, és a reteszelő eszköz olyan fő alkatrészekből áll, mint a támogatás, a lemez, a panel, a reteszelő lemez, a fogantyú, a csatlakozó rúd stb., Amely a megbízható teljesítmény, a teljes funkciók, az egyszerű szerkezet és a kényelmes művelet jellemzőivel rendelkezik, így egyszerűen és hatékonyan eléri: az "Öt óvodát" egyszerűen:

▶ A megszakító sémájában a piros és zöld flop vezérlő kapcsolót (KW kapcsoló) használják, hogy megakadályozzák a megszakító megoszlását és tévedésből való bezárását

▶ Csak azután, hogy a megszakító valóban megszakad, kihúzható a kis fogantyú a "munka" helyzetéből, és a "törés és reteszelés" helyzetbe fordulhat; Az elszigetelő kapcsoló kinyitása és bezárása; Kerülje el a 7-terhelés leválasztó kapcsolóját a kinyitástól és a bezárástól. A reteszelés és a zárolásgátló visszafordíthatóságának kettős-eltérés-ellenes funkciói vannak, azaz amikor a kis fogantyú a "törés" helyzetben van, csak a felső és az alsó leválasztók be- és kikapcsolhatók, de a megszakító nem lehet be- és kikapcsolni, ezáltal elkerülve a megszakító téves meghatározását.

▶ Amikor a megszakító, valamint a felső és az alsó leválasztók zárt állapotban vannak, és a kis fogantyú "dolgozó" helyzetben van, az első és a hátsó szekrény ajtaját nem lehet kinyitni, hogy megakadályozzák őket, hogy tévedésbe kerüljenek az élő intervallumba.

▶ Amikor a felső és az alsó leválasztókat nem nyitják meg, a földelő kapcsolót nem lehet bezárni, és a kis fogantyú nem fordítható a "törés és reteszelés" helyzetéből a "karbantartás" helyzetbe, amely megakadályozhatja, hogy a földelő huzal villamos energiával lógjon.

▶ Ha a földelő kapcsoló nincs kinyitva, a felső és az alsó leválasztókat nem lehet bezárni, ami megakadályozhatja a földelő vezetéket a felső és az alsó leválasztók bezárásában.

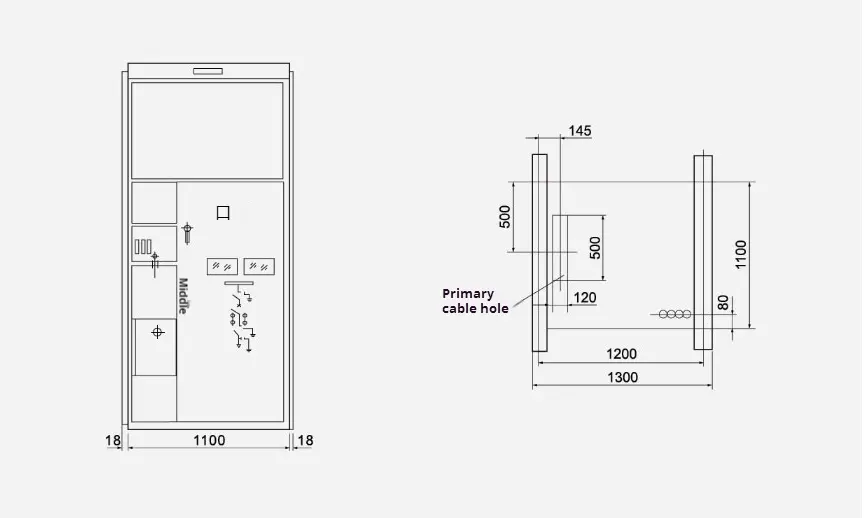

● XGN □ -12/07D vázlat rajz

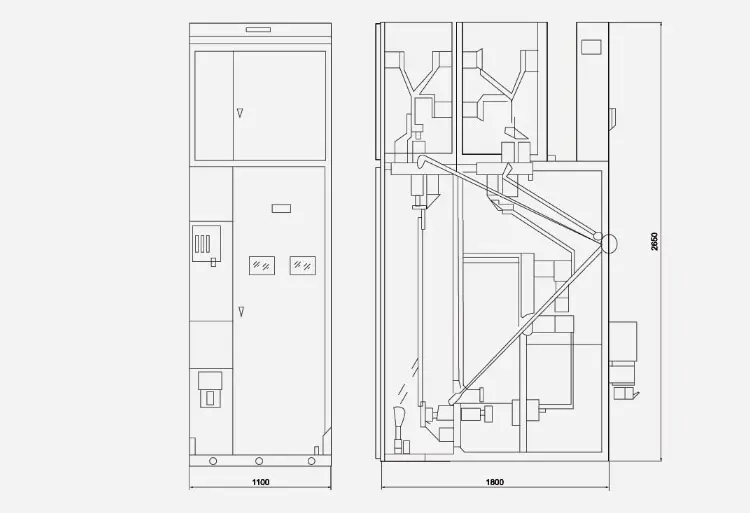

● XGN □ -12 (bypass kábel kimenete) Vázlat rajz

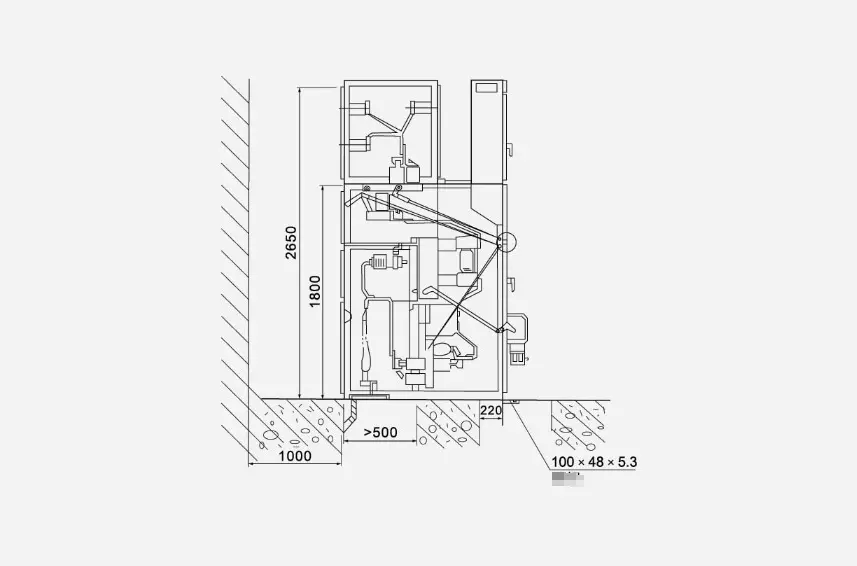

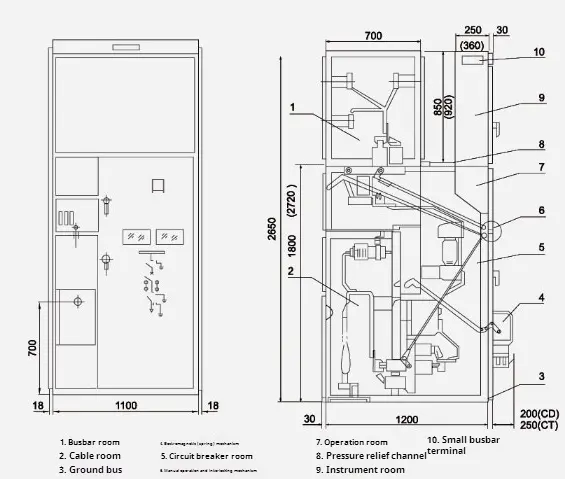

● Általános dimenzió telepítési rajz
