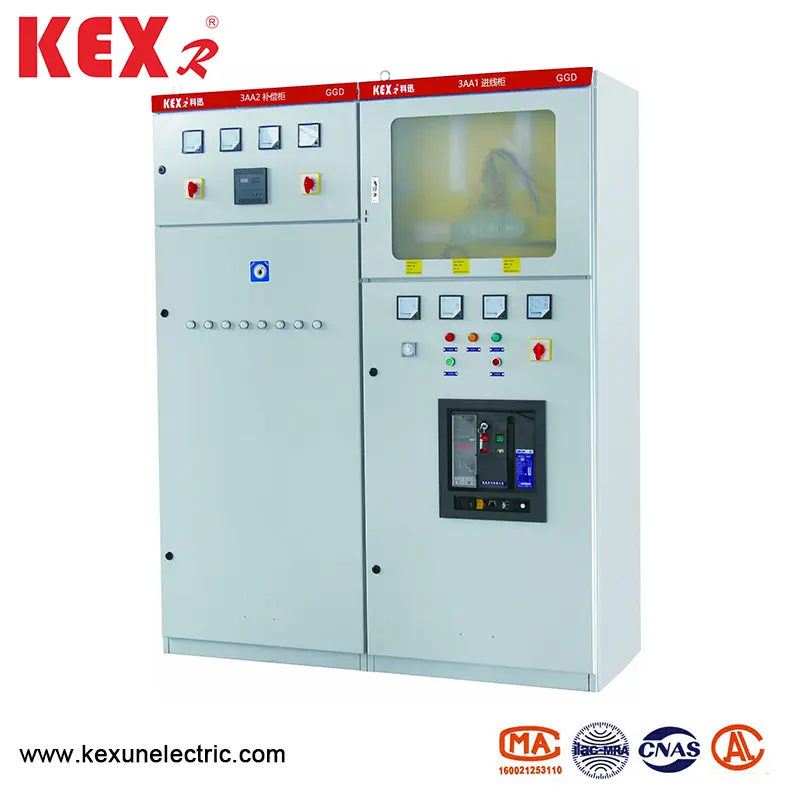

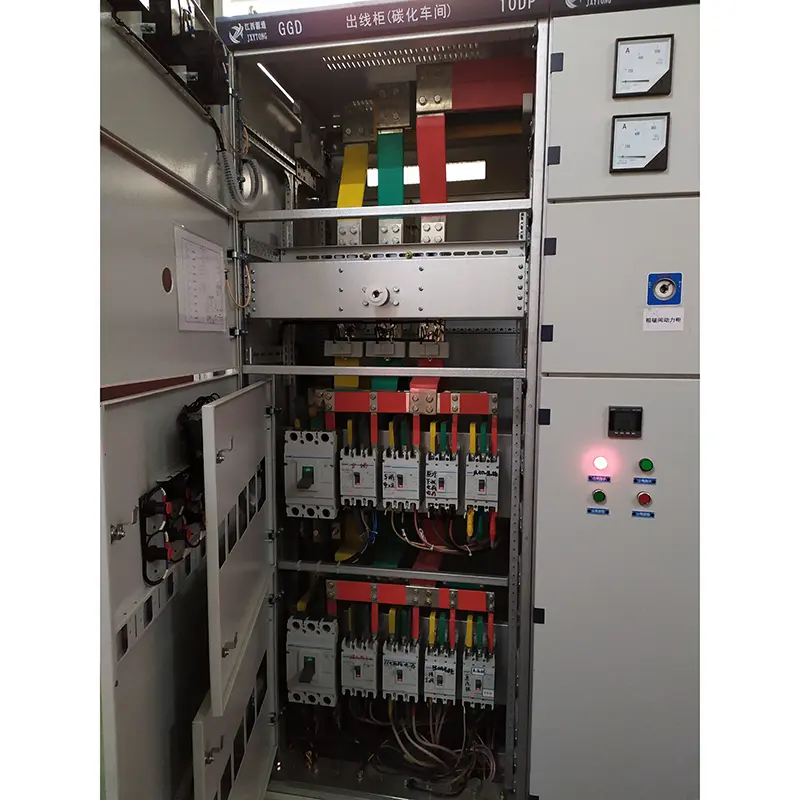

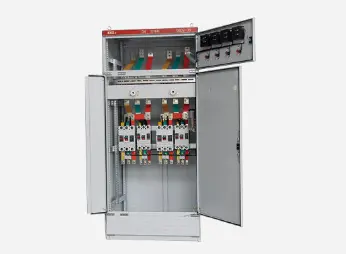

AC alacsony feszültségű elosztó szekrény

● Alkalmazási terület

A GGD AC alacsony feszültségű elosztó kabinet egy új típusú, az alacsony feszültségű elosztó szekrény, amely a biztonság, a gazdaság, a racionalitás és a megbízhatóság elvére van tervezve, az Energiaügyi Minisztérium és az energiafelhasználók és a tervezési osztályok többségének követelményei szerint. A terméknek a nagy törésű kapacitás, a jó dinamikus és hőstabilitás, a rugalmas elektromos séma, a kényelmes kombináció, a sorozat, az erős gyakorlat, az új szerkezet és a nagy védelmi szint jellemzői vannak, és felhasználhatók az alacsony feszültségű kapcsolóberendezések frissített termékeként. A GGD AC alacsony feszültségű elosztó szekrény megfelel az IEC439 alacsony feszültségű kapcsolókészüléknek és vezérlőberendezéseknek, GB7251 alacsony feszültségű kapcsolóberendezések és egyéb szabványok.

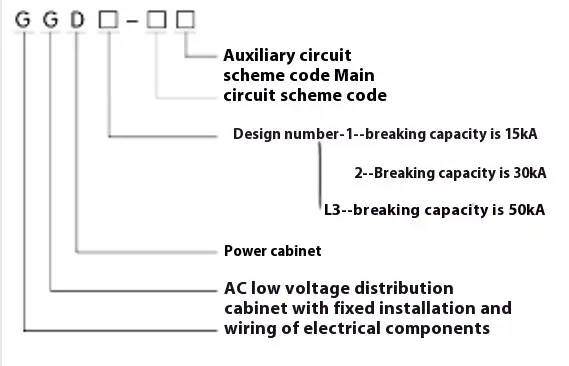

● A modell jelentése

● Elektromos teljesítmény

◆ Alapvető elektromos paraméterek

◆ Fő áramköri séma

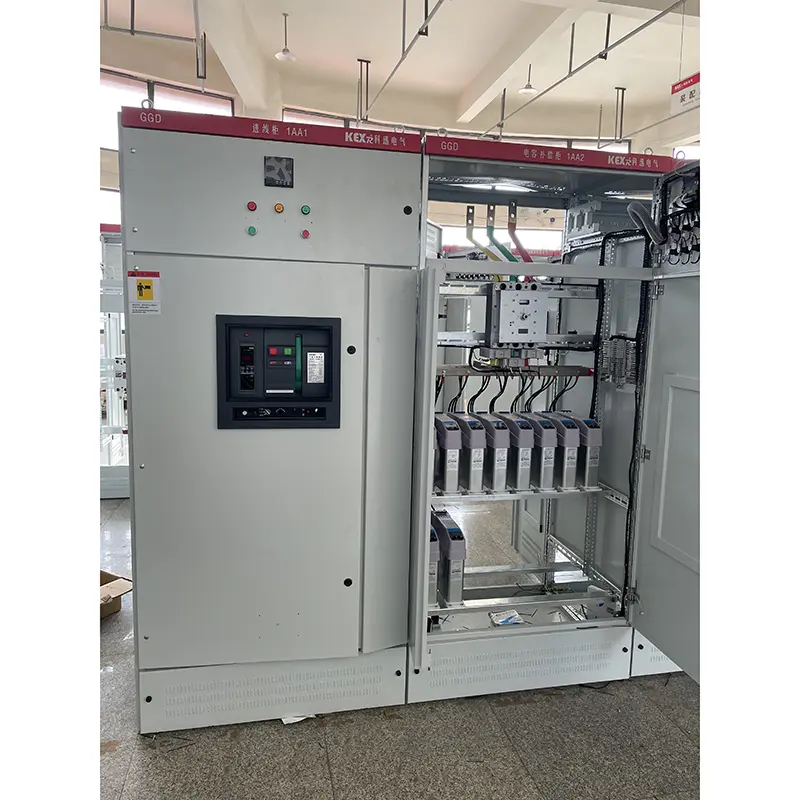

129 séma és 298 specifikáció létezik a GGD AC alacsony feszültségű eloszlási szekrény fő áramkörére (kivéve a kiegészítő áramkörök funkcionális változásaiból és a kontroll feszültség változásaiból származó sémákat és előírást). Közülük a GGD1 49 rendszerrel és 123 specifikációval rendelkezik. A GGD2 53 sémával és 107 specifikációval rendelkezik. A GGD3 modell 27 sémával és 68 specifikációval rendelkezik. A fő áramköri sémát úgy választották ki, hogy a tervezési és használati osztályok többségének véleményét felkérte, ami növeli az erőművek számára szükséges rendszert. A 3150A -ra besorolva, amely alkalmas a 2000 kVA és az alábbiakban elosztó transzformátorokhoz. Ezenkívül a reaktív teljesítménykompenzáció igényeinek kielégítése érdekében a GGJ1 és a GGJ2 átviteli kompenzációs szekrényeket tervezték, összesen 4 fő áramköri rendszerrel és 12 előírással.

◆ Kiegészítő áramköri séma

A kiegészítő áramkör kialakítását két részre osztják: az áramellátási rendszer és az erőművek rendszere. A BGD szekrényben elegendő hely van a másodlagos alkatrészek telepítéséhez. Ugyanakkor az NLS kifejlesztett egy speciális LM23D aktuális transzformátort is, hogy kielégítse az erőművek és a speciális felhasználók igényeit a relé védelmének rögzítésekor.

◆ Fő buszrúd

Figyelembe véve az árarányt és a réz alumíniumra történő cseréjének megvalósíthatóságát, akkor egy alumínium busz használható, ha a névleges áram 1500A alatt van, és egy kettős rézbusz használható, ha a névleges áram 1500 felett van. A gyártó e szabályozás szerint gyártja a prototípust, és teljesíti a típustesztet. A gyártó természetesen helyettesítheti az alumínium buszt egy rézbusszal is, ugyanolyan áramkapacitással, a felhasználók követelményei szerint. A buszok átfedő felületeit mind a tó ón eljárással kezelik

◆ Elektromos alkatrészek kiválasztása

▶ A GGD típusú AC alacsony feszültségű elosztó szekrény elsősorban fejlett elektromos alkatrészeket alkalmaz, amelyek Kínában tömegtermelhetőek. Ugyanakkor a gazdaság és a racionalitás elve szerint néhány rendelkezésre álló régi termék, például a DZ10D és a D220, a megvalósíthatóság teljes mérlegelésének előfeltételére kerül sor, és az elavult termékeket nem választják meg.

▶ A HD13BX és a HS13BX forgó késés kapcsolók az NLS által tervezett speciális alkatrészek, amelyek kielégítik a BGGD szekrény egyedi szerkezetének igényeit. Megváltoztatják a mechanizmus működési módját, megtartják a régi termékek előnyeit, és gyakorlati elektromos alkatrészek.

▶ Ha a tervezési osztály új elektromos alkatrészeket választ ki, amelyek jobb teljesítményt és fejlettebb technológiát választanak a felhasználók igényei szerint, akkor a GGD típusú AC alacsony feszültségű elosztó szekrény jó telepítési rugalmasságot mutat, és általában nem okoz nehézségeket a gyártásban és a telepítésben az elektromos alkatrészek frissítése miatt.

▶ A fő áramkör dinamikus stabilitásának további javítása érdekében az NLS -t tervezték a ZM kombinált buszbilincs és a szigetelési támogatás a GGD szekrényéhez. A buszrúd-bilincs nagy szilárdságú és nagy lángoló PP0 ötvözet anyagból készül, amelynek magas szigetelési szilárdsága, jó önálló teljesítménye és egyedi szerkezete van. Könnyen kombinálható egyetlen buszrúd -bilincsbe vagy egy dupla buszrúd -bilincsbe, csak az építőelem beállításával. A szigetelési támogatás az alacsony költségű és nagy szilárdságú hüvelyes típusú, öntött ízület, amely megoldja a régi termékek elégtelen kúszási távolságának hibáját.

● Telepítés és használat

Miután a termék megérkezett a fogadó helyre, először ellenőriznie kell, hogy a csomagolás érintetlen -e, és értesíteni kell a vonatkozó osztályokat, hogy megtalálják az okokat az időben, amikor a problémák felmerülnek. A nem azonnal telepített termékek esetében a normál felhasználási feltételek rendelkezéseinek megfelelően megfelelő helyekre kell helyezni.

◆ Termék telepítése

 A termékek telepítését a telepítési vázlatos ábra szerint kell elvégezni (lásd a mellékelt ábrát), és az alapcsatorna -acélt és a csavarokat a felhasználók biztosítják. Amikor a fő buszt egy teljes sorba telepítik, ónbevonattal, az átfedő felületet meg kell javítani és kiegyenlíteni, tisztítani, semleges vazelinnel bevonni vagy más intézkedéseket kell tenni, majd csavarokkal rögzítve.

◆ A termékeket ellenőrizni kell és meg kell vizsgálni a következő tételeket a telepítés után és a működés előtt.

▶ Ellenőrizze, hogy a szekrény felső festéke leesett -e, és a szekrény száraz és tiszta -e.

▶ Az elektromos alkatrészek működési mechanizmusa rugalmas -e, és nem szabad elakadni vagy túlzott működési erő.

▶ A fő elektromos készülékek fő és kiegészítő érintkezéseinek kikapcsolása megbízható és pontos-e.

▶ A műszerjelzés és a transzformátor aránya és polaritása helyes -e.

▶ Függetlenül attól, hogy a BusBar csatlakozás jó -e, és hogy a szigetelő támaszok, a rögzítő alkatrészek és a kiegészítők szilárdan és megbízhatóan vannak -e felszerelve.

▶ Függetlenül attól, hogy a kiegészítő kapcsolattartó megfelel -e a követelményeknek, hogy a biztosíték biztosíték -előírása helyes -e, hogy a relé beállítási értéke megfelel -e a tervezési követelményeknek, és hogy a művelet megbízható és pontos -e.

▶ Az áramkör érintkezése megfelel -e az elektromos vázlatos diagram követelményeinek.

▶ A védelmi áramköri rendszer megfelel -e a követelményeknek.

▶ Használjon egy 500 voltos MegHMMetermet-et a szigetelési ellenállás értékének legalább 1 MegHMMETER mérésére.

◆ Használati óvintézkedések

(1) .Ez a terméket a falhoz nem telepítik, az egyik oldalra (elülső oldalra) működtetik, és dupla ajtókkal karbantartják. Csak a képzett szakemberek léphetnek be vagy nyithatnak a termék karbantartási csatornájába és a szekrény ajtajába működéshez, ellenőrzéshez és karbantartáshoz.

(2). A légkapcsoló többszöri után a fő érintkezési helyi égési sérüléseket és a szén -dioxid -anyagokat előállítja, növeli az érintkezési ellenállást, a légkapcsoló rendszeres karbantartása és javításának kell lennie az üzemeltetési utasítások szerint.

◆ A gyártónak a következő dokumentumokat és kiegészítőket kell megadnia:

▶ Csomagolási lista

▶ Termék -tanúsítvány

▶ A használatra szolgáló utasítások

▶ Gyári tesztjelentés

▶ Releváns elektromos rajzok

▶ A szekrény ajtógombjai, a működési fogantyúk és a szerződésben megadott pótalkatrészek.

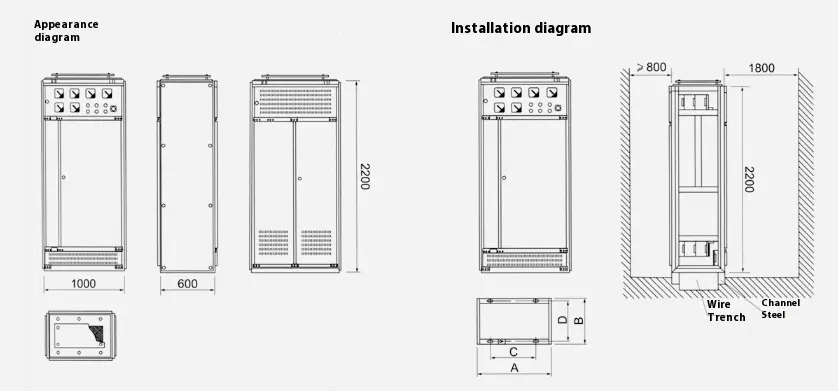

● A GGD típusú AC alacsony feszültségű elosztó kabinet vázlat- és telepítési vázlatos diagramja
