Nagyfeszültségű gyűrűhálószekrény

A Kínában a nagyfeszültségű gyűrűs hálószekrények közismert gyártójaként a Kexun HXGN (H) □ -12 sorozatú termékei egyszerű szerkezet, rugalmas működés, megbízható reteszelés és kényelmes telepítés jellemzői, és kielégítő műszaki megoldásokat kínálhatnak a különböző alkalmazások és a különböző felhasználók számára.
Modell: HXGN (H) □ -12
Márka: Kexr

Kérdés küldése

termékleírás

● Termék áttekintése

A Kexun által készített nagyfeszültségű gyűrűhálószekrény a fejlett érzékelési technológiát, az információs technológiát és az egyszerű és rugalmas konfigurációs rendszert alkalmazza, hogy megfeleljen az állandóan változó piaci keresletnek, és megfeleljen az energiahálózat-intelligencia követelményeinek.

A HXGN (H) □ -12 típusú nagyfeszültségű gyűrűhálószekrény alkalmas ipari és polgári kábelgyűrűhálózatokhoz és elosztó hálózati terminál projektekhez. Mivel az elektromos energia elfogadása és eloszlása különösen alkalmas az energiaeloszláshoz a városi lakóövezetekben, a kis másodlagos alállomásokon, a kapcsolóállomásokon, a kábel fióktelepen, a doboz típusú alállomásokon, az ipari és bányászati vállalkozásokon, a bevásárlóközpontokban, a repülőtereken, a metrókhoz, a szélenergia-termeléshez, a kórházak, a stadionok, a vasút, az alagnák és más helyeken.

A HXGN (H) □ -12 megfelel a releváns nemzeti szabványok, az elektromos energiaipar, a nemzetközi szabványok és az egyéb szabványok követelményeinek. Kapcsolói és fő elektromos alkatrészei integrált modulok, és a fázisok közötti vezetőképes alkatrészeket szilárd szigeteléssel kell beágyazni. Az árnyékolt kábelcsatlakozókat külső vezetékekhez használják, és az árnyékolt szigetelt buszokat használják a funkcionális egységek buszjai összekapcsolására. Ezért a felhasználási biztonság jelentősen javul. Ugyanakkor működési mechanizmusa a tavaszi mechanizmust alkalmazza, és mechanikai élete több mint 10000 -szor. Az összes működési adat és a berendezés állapota távolról és felügyelet nélkül ellenőrizhető. Ez egy kiváló energiaelosztó eszköz.

A szekrényben a következő egységeket lehet kiválasztani, hogy gazdasági és gyakorlati tápegységet képezzenek: vákuum-megszakító egység (630a, 20-25ka); Vákuumterhelési kapcsoló egység (630, 20-25ka).

● Műszaki paramétertáblák

◆ Breaker szekrény

Tétel			Egység	Adat
Névleges feszültség			KV	12
Névleges frekvencia			HZ	50
Névleges insolációs szint	1 perc energiafrekvencia ellenáll a feszültségnek	Föld, váltakozó	KV	42
		Elszigetelő törés		48
	Villám impulzus ellenáll a feszültségnek (csúcs)	Föld, váltakozó	KV	75
		Elszigetelő törés		85
	1 perc energiafrekvencia ellenáll a vezérlőhurok feszültségének (földre)		KV	2
Névleges áram			A	630
A névleges rövid távú ellenállási áram (virtuális érték)		Fő áramkör/földelő kapcsoló	A	24/4s
		Földelő csatlakozási hurok	A	21,7/4s
A névleges csúcs ellenáll az áramnak		Fő áramkör/földelő kapcsoló	A	63
		Földelő csatlakozási hurok	A	54.5
A névleges rövidzárlat-törésáram és az idők			Ka/idő	25/30
Minősített rövidzárlat záróáram (csúcs)			A	63
Névleges kábel töltés törési áram			A	25
A megszakító névleges működése				0-0.3S-CO-180S-CO
Mechanikai élet	Áramköri törés /elszigetelő kapcsoló		Idő	10000/3000
IP -fokozat	Lezárt doboz			IP67
	Kapcsolóberendezés			IP4X
Gáznyomás	Névleges gáz töltési szint (20 ℃, mérőnyomás)		MPA	0.02
	A névleges gáz miniszterelnöki szintje (20 ℃, mérőnyomás)		MPA	0
Tömítés	Éves szivárgási ráta		%/Év	≤0,05

◆ Terheléskapcsoló szekrény

Tétel			Egység	Adat
Névleges feszültség			KV	12
Névleges frekvencia			HZ	50
Névleges insolációs szint	1 perc energiafrekvencia ellenáll a feszültségnek		KV

	Villám impulzus ellenáll a feszültségnek (csúcs)		KV

	1 perc energiafrekvencia ellenáll a vezérlőhurok feszültségének (földre)		KV	2
Névleges áram			A	630
A névleges rövid távú ellenállási áram (virtuális érték)		Fő áramkör/földelő kapcsoló	A	24/4s
		Földelő csatlakozási hurok	A	21,7/4s
A névleges csúcs ellenáll az áramnak		Fő áramkör/földelő kapcsoló	A	63
		Földelő csatlakozási hurok	A	54.5
Minősített rövidzárlat záróáram (csúcs)		Terheléskapcsoló/földkapcsoló	A	63
Névleges aktív terhelés megszakító áram			A	630
A névleges zárt hurkú megszakító áram			A	630
5%névleges aktív terhelés megszakító áram			A	31.5
Névleges kábel töltés törési áram			A	10
A névleges aktív terhelés -törési idő			Idő	100
Földhibás áramtörés			/Idő	31.5/10
Áramkör és kábel töltés Az áram megszakítás földhibás áram alatt.			/Idő	17.4/10
Mechanikai élet	Áramköri törés /elszigetelő kapcsoló		Idő	10000/3000
IP -fokozat	Lezárt doboz			IP67
	Kapcsolóberendezés			IP4X
Gáznyomás	Névleges gáz töltési szint (20 ℃, mérőnyomás)		MPA	0.02
	A névleges gáz miniszterelnöki szintje (20 ℃, mérőnyomás)		MPA	0
Tömítés	Éves szivárgási ráta		%/Év	≤0,05

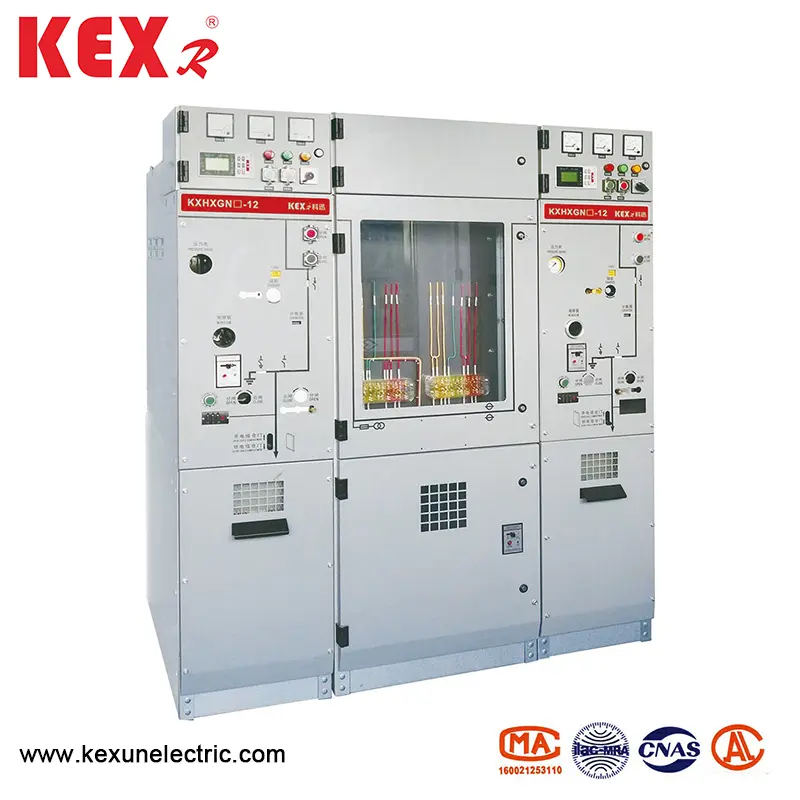

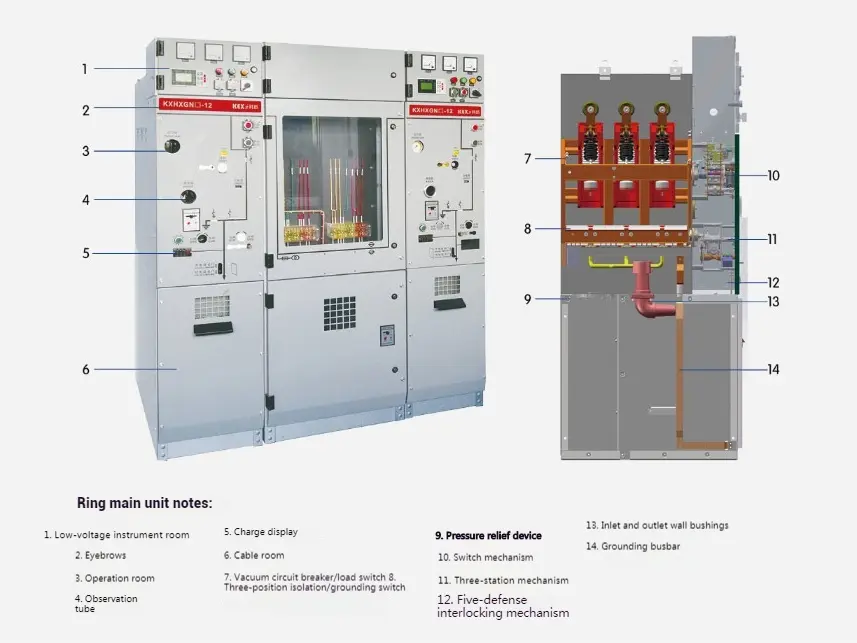

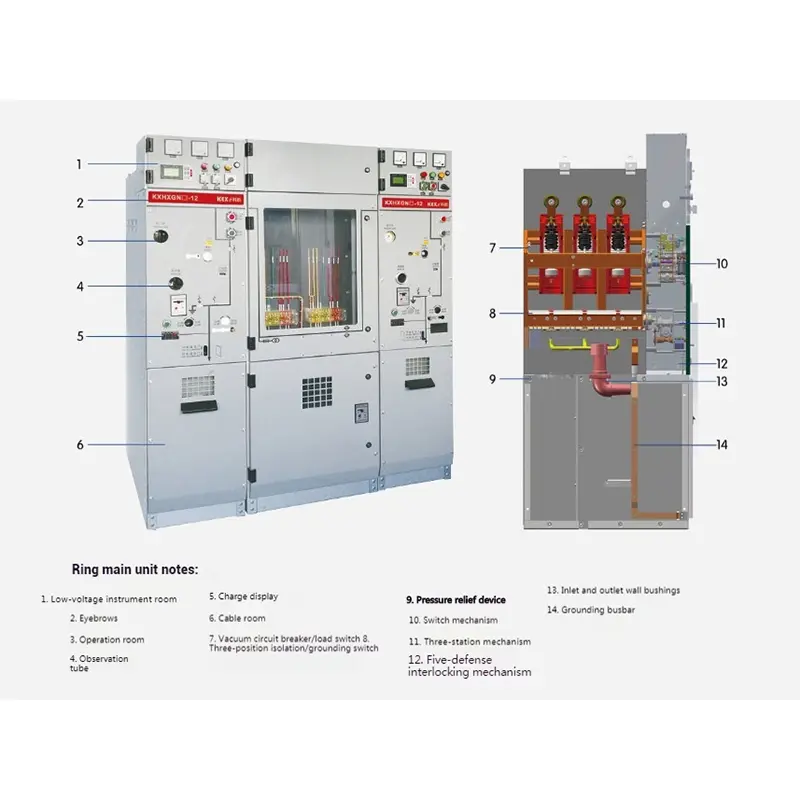

● Termékszerkezet

High Voltage Ring Net Cabinet

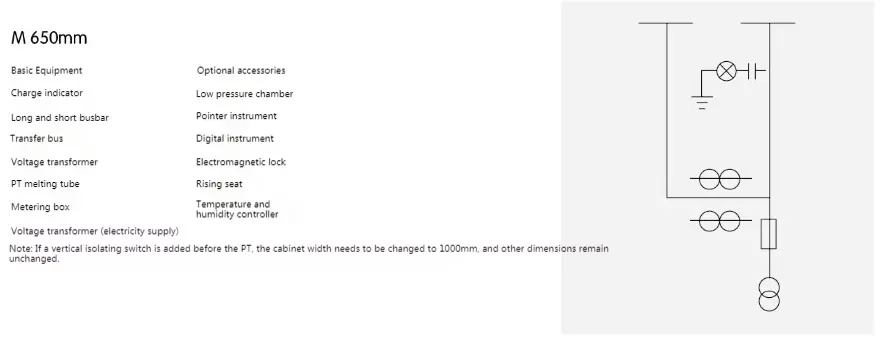

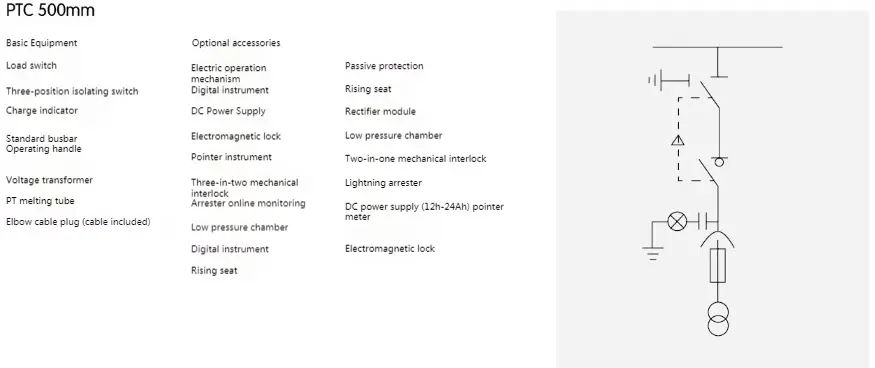

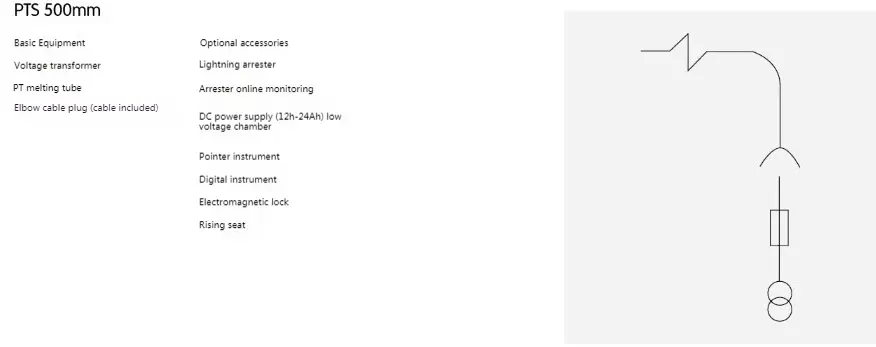

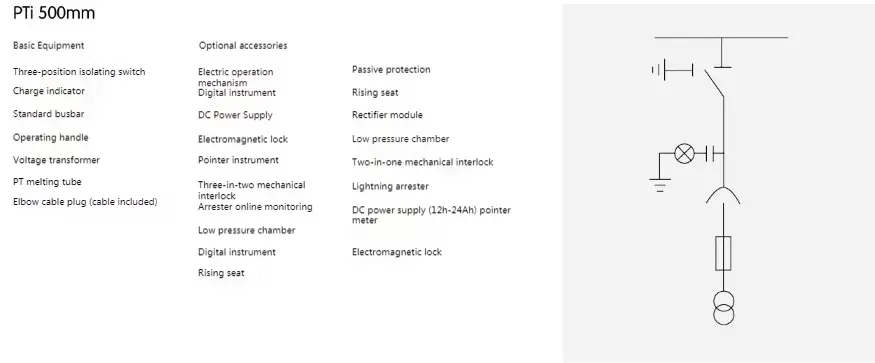

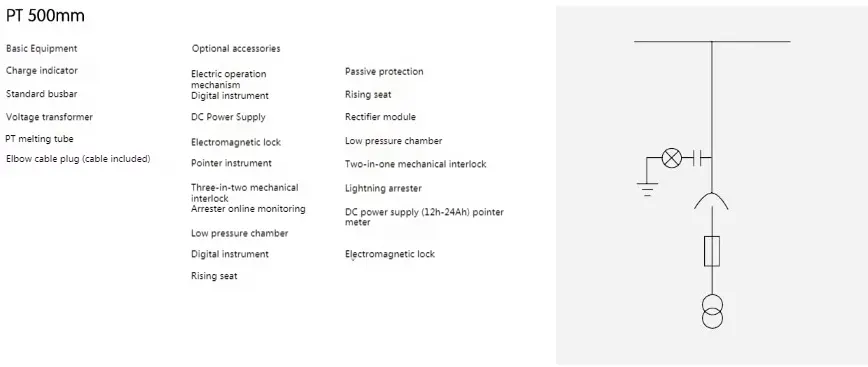

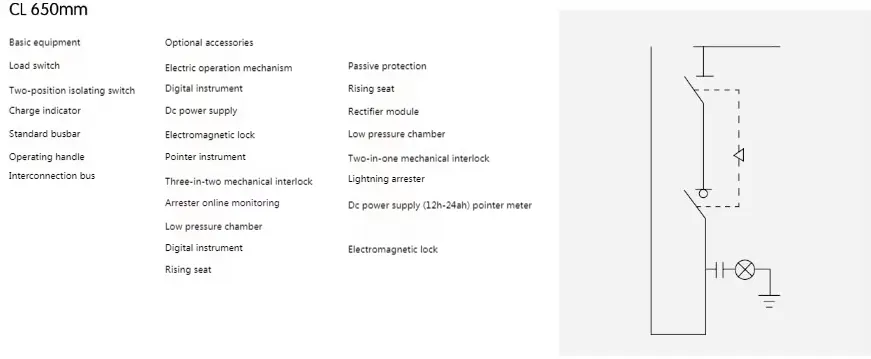

● A nagyfeszültségű gyűrűhálószekrény allokációs terve

High Voltage Ring Net Cabinet

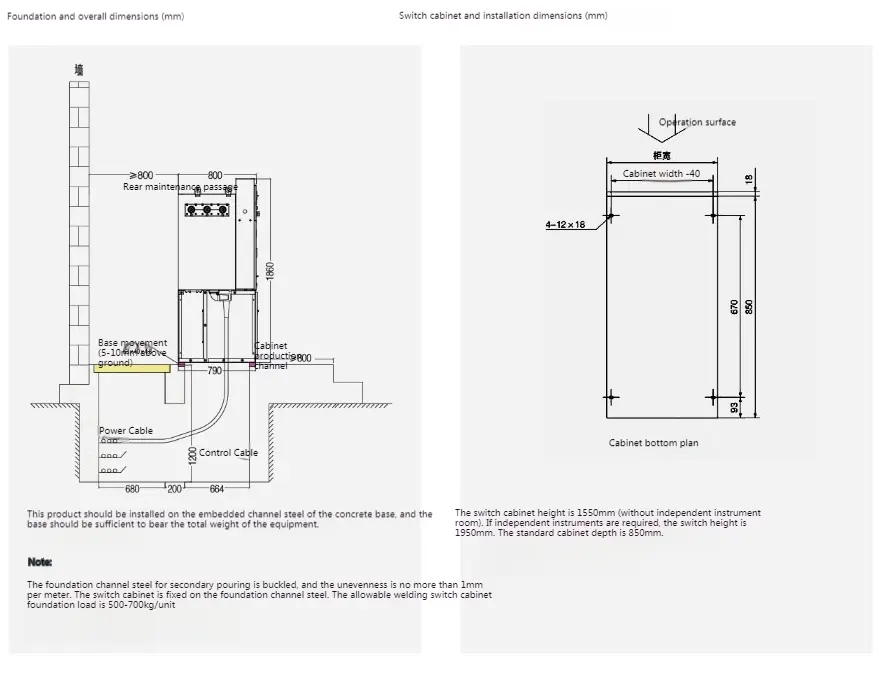

◆ Telepítési utasítások

High Voltage Ring Net Cabinet
