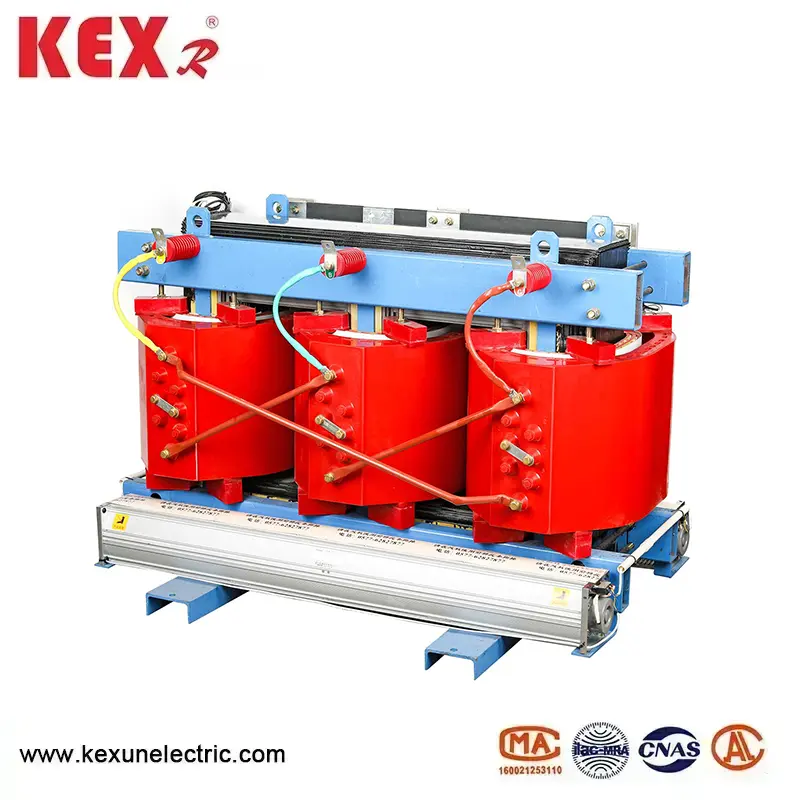

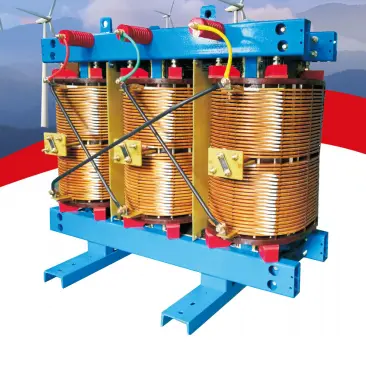

Környezetbarát száraz típusú transzformátor

◆ Az SGB10 típusú környezetbarát száraz típusú transzformátor magja

A vasmag behozott szemcsés, kiváló minőségű, nagy minőségű, nagy mágneses vezetőképességű szilícium acéllemezekből készül. A 45 ° teljesen ferde ízületi szerkezet rugalmas rögzítőeszközt alkalmaz a tekercs és a vasmag között, amely lehetővé teszi a transzformátor számára, hogy alacsony terhelés nélküli veszteséget és zajt érjen el. egy egész. A tekercset rugalmas párnák rögzítik, és a pufferolási szerkezet csökkentheti a tekercselés rezgési szintjét és zaját.

◆ Magas és alacsony feszültségű tekercsek

A magas és az alacsony feszültségű tekercsek NOMEX szigetelő anyagból készülnek, és többször is oldószermentes impregnáló festékkel impregnálják, majd többször sülték és magas hőmérsékleten megjavítják. A nagyfeszültségű tekercs folyamatos struktúrát alkalmaz, nagy mechanikai szilárdsággal és jó hő-eloszlással, elkerülve a nagy rétegű feszültség hátrányait, a gyenge hő-disszipációs képességet, az egyszerű termikus bontást és a multi-rétegű hengeres tekercsek alacsony mechanikai szilárdságát, ezáltal javítva a termék megbízhatóságának megbízhatóságát; Az alacsony feszültségű tekercs fóliát vagy hosszanti légúti nagy áramú spirálszerkezetet fogad el. Az impregnált tekercs kiváló nedvességállósággal rendelkezik, és hatékonyabban ellenáll a hatásoknak, nincs repedés vagy részleges kisülés, és könnyen kiszáradható, bomlik és újrahasznosítható a szolgálati élettartam után, védve a környezetet.

◆ Shell

Ha szükséges, a Kexun Electric az IP20 vagy IP2. védelmi szintű kagylókat biztosíthat. Az LP20 ház védelmi szintjének jelentése az, hogy a 12 mm -es átmérőjű szilárd idegen tárgyak nem engedhetők be.

◆ A túlmelegedés védelme

A tekercsek túlmelegedése elleni védő intézkedések megtételéhez az SGB10 típusú környezetbarát, 315 kVa és annál nagyobb, száraz típusú transzformátor van felszerelve egy hőmérséklet-kijelzővel. Ez az eszköz az alacsony feszültségű tekercsekbe ágyazott hőmérséklet-érzékelő elemeket használja a digitális kijelző műszer jelforrásaként. Amikor az alacsony feszültségű tekercselésben lévő hőmérséklet megváltozik, a hőmérséklet-érzékelő digitális megjelenítő műszer új hőmérsékleti értéket jelenít meg, és a transzformátor védelme érdekében ezen hőmérsékleti érték alapján vezérli és riasztási funkciókat hajt végre.

◆ Túlterhelési kapacitás

Az SGB10 típusú környezetbarát, száraz típusú transzformátor új szerkezetet, új anyagokat és új folyamatokkal foglalkozik, jó hőeloszlású feltételekkel, hosszú hőkezelő élettartammal és rendkívül erős túlterhelési kapacitással, biztonságosan és megbízhatóan működhet hosszú ideig, 120%-os túlterhelés alatt. A régi 23 környezetben nincs szükség ventilátorhűtésre, és hosszú ideig továbbra is teljes terheléssel működhet.

◆ Biztonság

Az SGB10 típusú környezetbarát, száraz típusú transzformátor a legmagasabb biztonsági teljesítmény, a mai napon elérhető száraz típusú transzformátor Epoxi öntött transzformátorok. Az SG (B) 10 új termék kiemelkedő teljesítményt mutat a magas biztonsági követelményekkel, a nedves és a forró körülmények között, valamint a rossz szellőztetéssel, például energiával, metróval, hajóval, Chemical.and fémkohászati ​​iparágakkal.

◆ Kiváló nedvességállóság

Az SGB10 típusú környezetbarát, száraz típusú transzformátor nomex "szigetelő rendszere képes ellenállni a nedvesség inváziójának. A fejlett VPL berendezések és a vákuum impregnálási technológiája. A magas színvonalú, impregnáló festék az U által felismerve folyamatosan működhet hosszú ideig, a 180 'c és a fenti Nomex ® Paper-rel.

◆ Kisebb mennyiség és világosabb súly

Az SGB10 típusú környezetbarát száraz típusú transzformátor a DuPont nomex@ papírt használja a fő szigetelő anyagként, és hibrid szigetelő rendszerként használja a transzformátor legforróbb pontján, csökkentve annak méretét és súlyát, összehasonlítva az azonos kapacitású transzformátorokban öntött epoxi gyantával.

◆ Környezetvédelem

Az SGB10 típusú környezetbarát száraz típusú transzformátor bontható és újrahasznosítható a szolgálati élettartam után, legyőzve az epoxi gyanta öntött száraz típusú transzformátorok hibáját, amelyek nem bonthatók, és a környezetfestéket a gyanta és az üvegszál megszilárdulásához és fúziójához és összeolvadása érdekében egészen a szolgálati élettartam után.

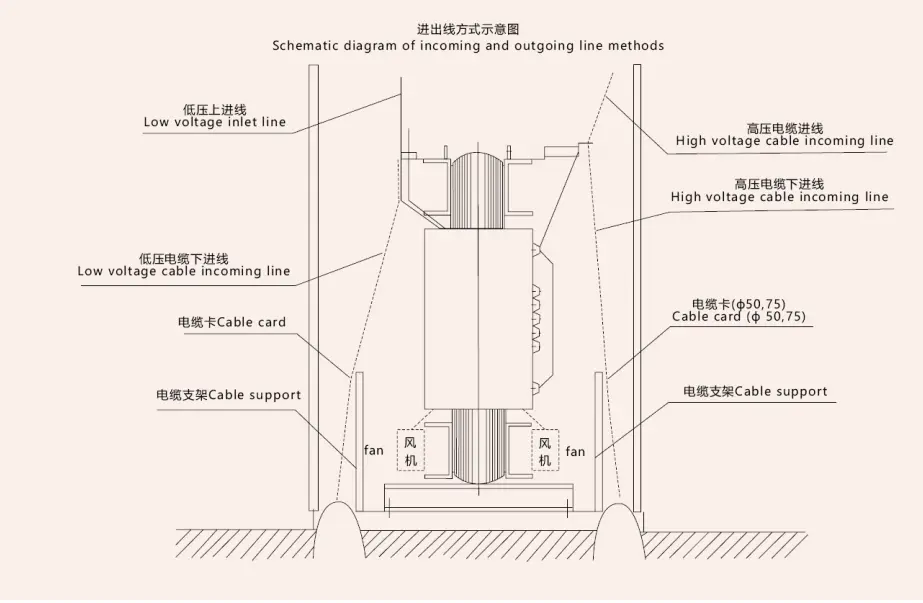

◆ ólomhuzal

A nagyfeszültségű kimeneti terminál a tekercs felső részén van rögzítve, és a csap a tekercs közepén található. Áramkimaradás esetén a csapot egy csatlakozó darabon keresztül cserélik a kimeneti feszültség beállításához. Az alacsony feszültségű kimenő terminál egy lemez típusú vezetőképes csík, amely megbízhatóan csatlakozik a kimenő szalaghoz a csavarokon keresztül.

◆ Releváns szabványok

GB1094.11-2007 "Száraz típusú transzformátorok"

GB/T10228-1997 "Műszaki paraméterek és

Követelmények a száraz típusú teljesítménytranszformátorokhoz "

GB/T17211-1998 "Betöltési útmutató a száraz típusú transzformátorokhoz"

JB/T10088-2004 "6-220 kV-os hangszint"

GB4208-1993 "A házak által biztosított védelmi fokok (LP kód)"

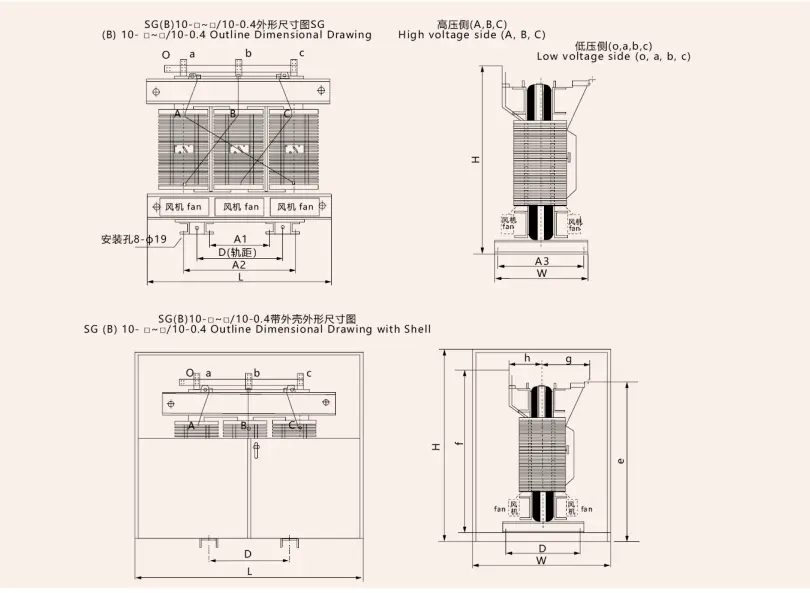

◆ Az SGB10 típusú környezetbarát száraz típusú transzformátor megjelenése és telepítési mérete

◆ 10kV SGB10 műszaki paramétereinek típusú környezetbarát száraz típusú transzformátor
