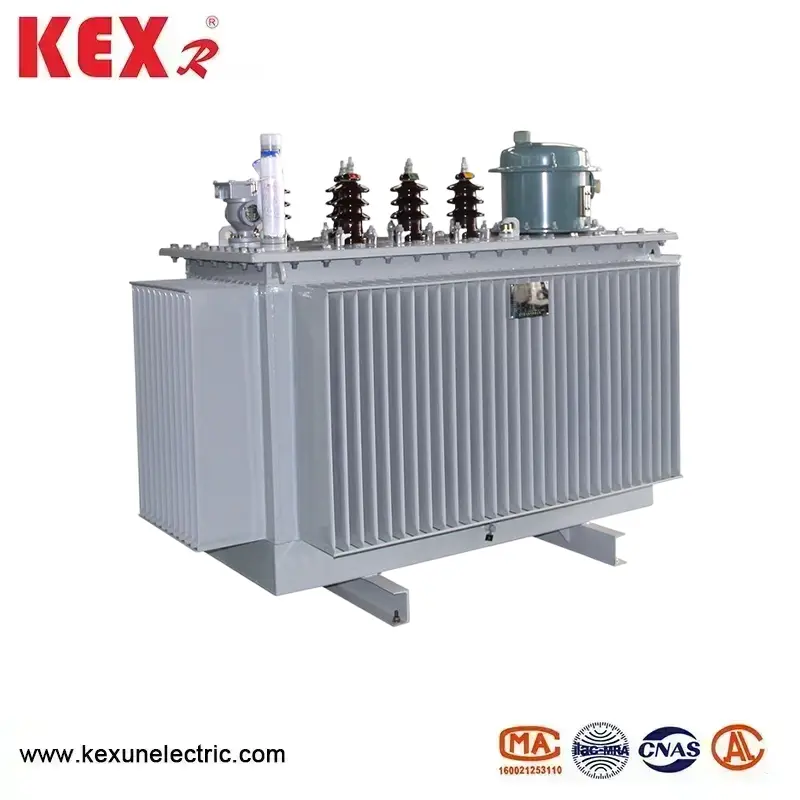

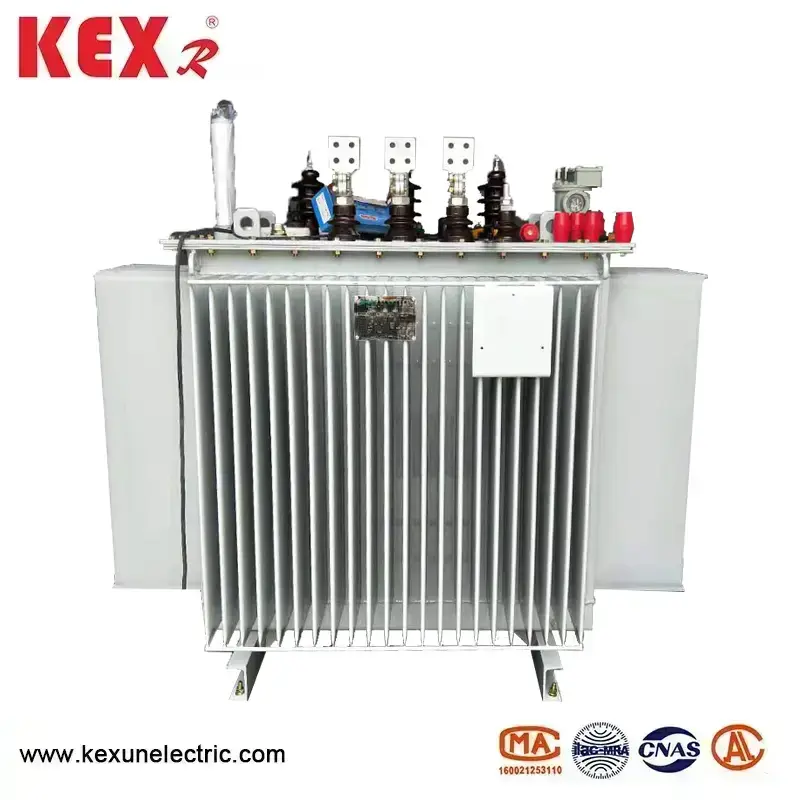

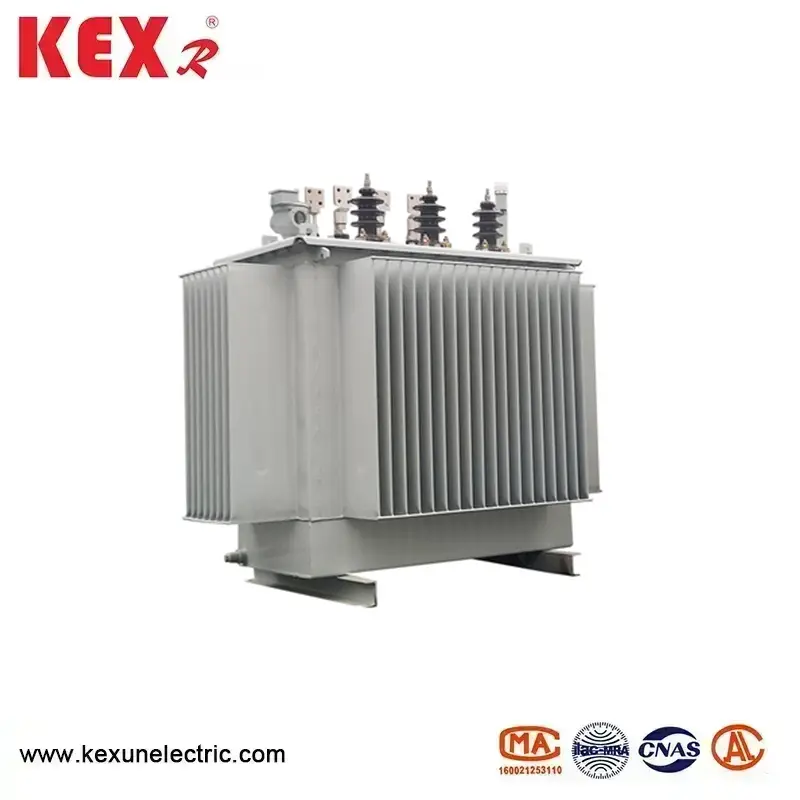

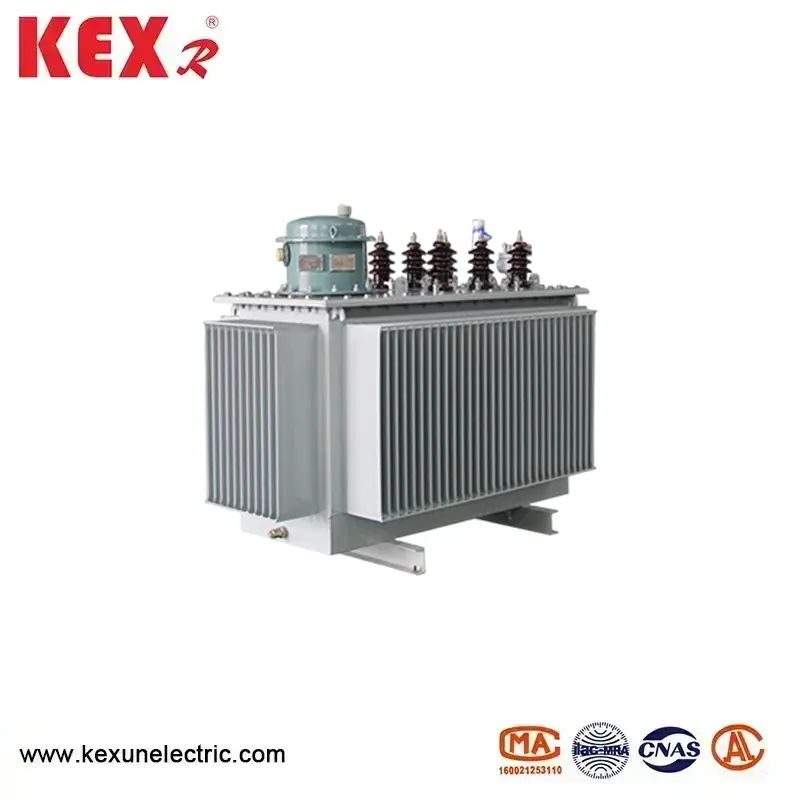

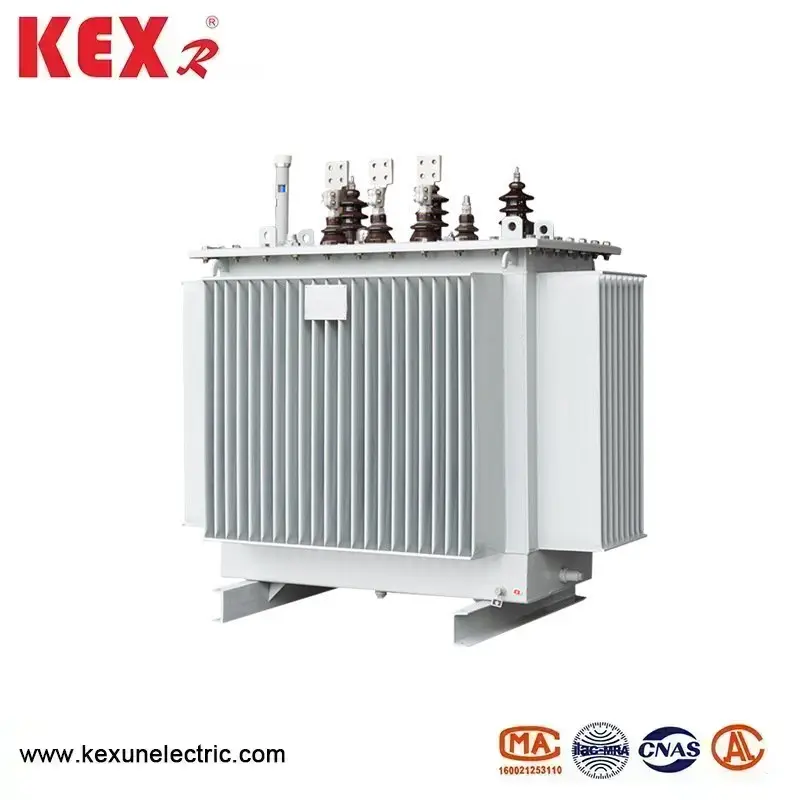

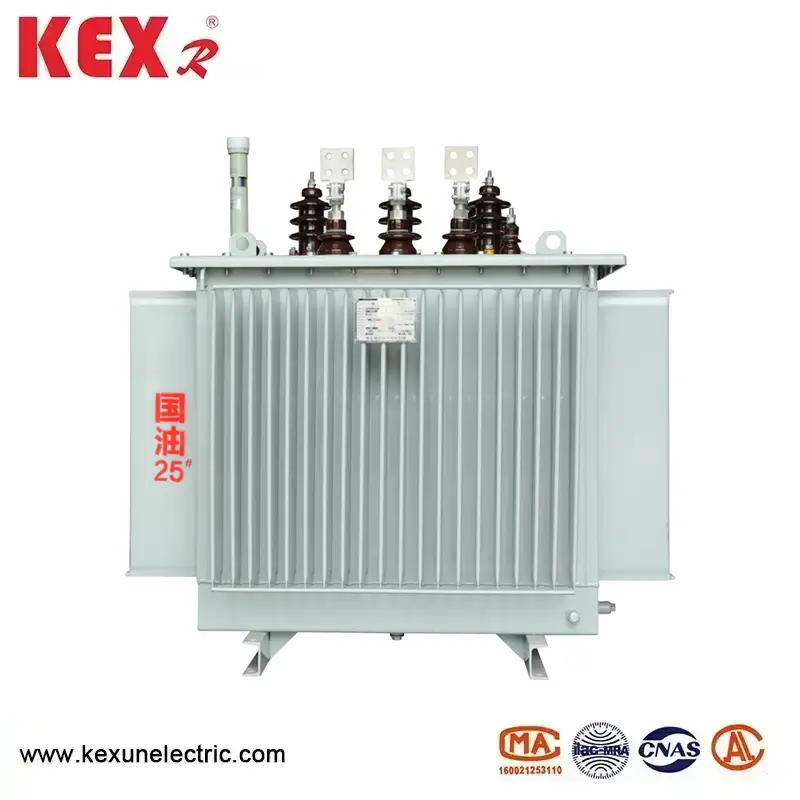

Olajba merülő transzformátor

●Az olajba merített transzformátor használati feltételei

▶Magasság nem haladja meg az 1000 m-t;

▶Környezeti hőmérséklet:

▶Maximális hőmérséklet +40 'C;

▶A legmelegebb hónap átlaghőmérséklete + 30 "Co Maximális éves átlaghőmérséklet+20°▶A minimum külső hőmérséklet -25C

● Az olajba merített transzformátorok megfelelnek a szabványoknak

GB1094.2-1996

GB1094.5-2003

GB/T7595-1987

JB/T10088-2004

GB/T10237-1988

GB/T3837-2010

◆ Kiváló minőségű anyagválasztás

▶Az olajba merülő transzformátorunk az oxigén Tree rézhuzalt választja alacsonyabb ellenállású, és további felületkezeléseken vesz részt, hogy simább legyen, sorja és éles sarkok nélkül, ami alacsonyabb terhelési veszteséget és a transzformátor megbízhatóbb elektromos teljesítményét eredményezi.e Válasszon kiváló minőségű szilíciumacél lemezeket, és csökkentse az acél teljesítményveszteségét, csökkentve az acél teljesítményét. transzformátorok elvesztése.

▶Válasszon kiváló minőségű laminált fa szigetelőelemeket, amelyek soha nem repednek meg, még rövidzárlati áram hatására sem.

érintetlen marad.

▶Válasszon olyan transzformátorolajat, amely mélyen szűrt, kevesebb vizet, gázt és szennyeződéseket tartalmaz, így a transzformátor működése megbízhatóbb.

▶Válasszon kiváló minőségű gumi tömítőanyagokat, hogy hatékonyan megelőzze az öregedést és kiküszöbölje a szivárgást.* Minden nyersanyag minőségellenőrzésen esik át, és minden nyersanyaggyártó szigorú felülvizsgálaton esik át az IS09000 nemzeti szabványnak megfelelően.

◆ Költséghatékony

Az s9-es sorozatú olajbemerített transzformátor 10%-kal, 24%-kal, illetve 46%-kal csökkentette az üresjárati veszteségeket, 24%-kal és 46%-kal az üresjárati áramokat az S7 sorozathoz képest, ami 19%-kal csökkentette az üzemeltetési költségeket. Az s9 sorozat alapján az S11 sorozatú termékek 30%-kal csökkentették az átlagos üresjárati veszteséget; Az üresjárati áram 70-85%-kal csökken az S9-hez képest; Az átlagos hőmérséklet-emelkedés 10 K-vel csökken, és a termék élettartama több mint kétszeresére nő. Még 20%-os túlterhelés esetén is hosszú ideig működik; Az átlagos zajcsökkentés a termék működése során 2-4 decibel.

◆ Teljesen lezárt

Az „M” az S11 (M) R-ben azt jelenti, hogy az olajtartály teljesen tömített szerkezetet vesz fel. A hagyományos olajbemerült transzformátorokhoz képest a teljesen tömített elosztótranszformátorok kiiktatják az olajtároló tartályokat, és az olajcsöveket hullámlemezre cserélik, mint hűtő- és hőelvezető komponenseket. A hullámkarton olajtartály kiváló minőségű hidegen hengerelt vékony lemezekből készül egy erre a célra kialakított gyártósoron, és a hullámlemez bordák a transzformátor oi térfogatával kitágulhatnak és összehúzódhatnak, ezáltal elszigetelve a transzformátort a légkörtől, megakadályozva és lelassítva az olajlebomlást és a szigetelés nedvességtartalmát, növelve a működési megbízhatóságot és a karbantartást nem igénylő normál működést.

A hullámos olajtartály felületét zsírtalanítással, rozsdaeltávolítással és foszfátozással kezelik, mielőtt háromálló festékkel vonják be, amely alkalmas kohászati, petrolkémiai, bányászati ​​és egyéb környezetekben való használatra.

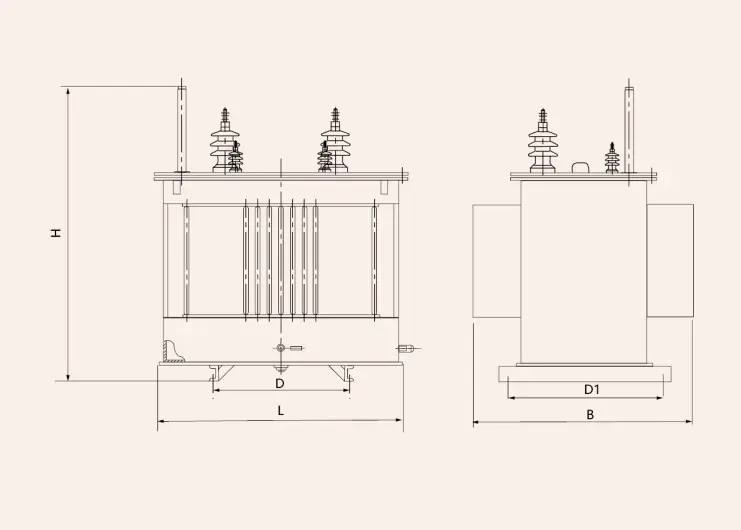

◆ Az olajba merülő transzformátor megjelenése és beépítési méretei

◆A 10kV-os D11 sorozatú olajmerített elosztó transzformátor műszaki paraméterei
