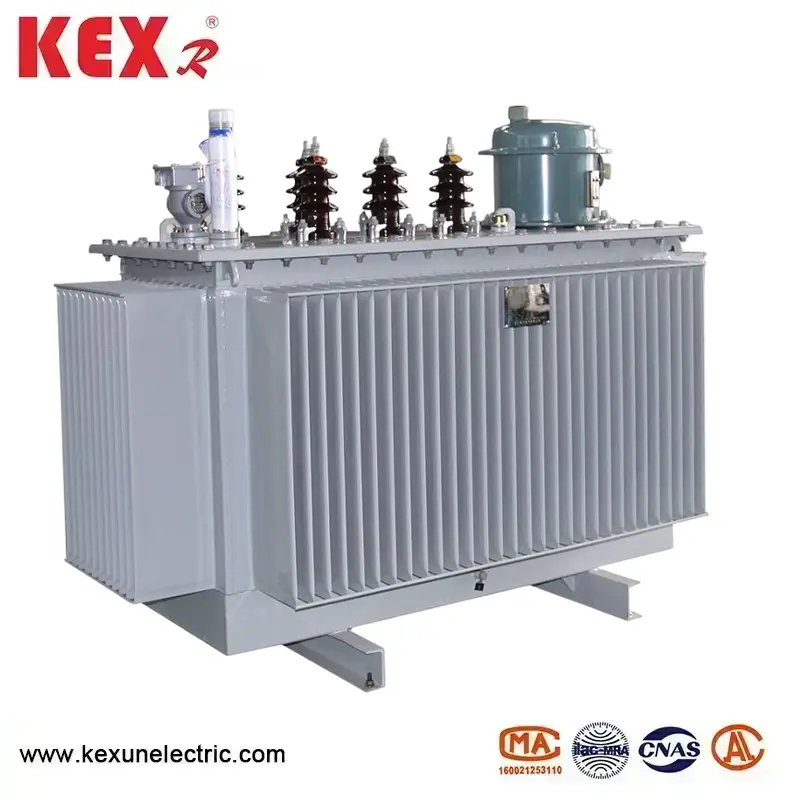

Nagyfeszültségű transzformátor

● Nagyfeszültségű transzformátor fő jellemzői

▶ A teljes eszköz nagy kapacitással, alacsony veszteséggel, kis méretű, és könnyen telepíthető és karbantartható;

▶ A Háromfázis sebességváltójának automatikusan állítsa be a terhelés csapváltóján a feszültségváltozások nyomon követésével, megbízható működéssel és nagyfeszültség-beállítási pontossággal

▶ A feszültség referenciája, a művelet késleltetése, az engedélyezési tartomány és a frekvenciathor beállítható, és a paraméterbeállítások rugalmasak és kényelmesek;

▶ Mutassa be az SVR sebességváltó -műveletek számát és az aktuális fogaskerék számát a terheléscsapváltónál, a legmagasabb és a legalacsonyabb felszerelés jelzéseivel

▶ Felszerelve a fogaskerék felső és alsó határának védelmét, a cselekvési időkorlát funkcióját, hatékonyan javítva a termék megbízhatóságát

▶ A vezérlőnek túlfeszültségű és feszültségvédelmi funkciói vannak. Ha a vonal túlfeszültségben vagy feszültség állapotban van. A vezérlő automatikusan záródik; Gondoskodjon a rakományváltók biztonságos működéséről

▶ A vezérlő ipari fokozatú vezérlési chipeket alkalmaz, amelyek nagy megbízhatósággal, erős interferencia-képességgel rendelkeznek, és alkalmazkodnak a kemény kültéri környezetekhez;

▶ Az RS485 kommunikációs interfészgel felszerelt nagyfeszültségű transzformátor fő jellemzői a vezérlő paraméterei a telepítési ponttól 30 méteren belül megtekinthetők és módosíthatók a vezeték nélküli kommunikációs modulon keresztül.

▶ A felhő vagy az SM kártya távirányítója szintén hozzáadható.

● A transzformátor nagyfeszültségű feltételeinek felhasználásával

▶ Magasság: ≤ 2000 m

▶ Környezeti hőmérséklet: -25 ° C ~+45 ° C

▶ Relatív páratartalom: Kevesebb, mint 90%

▶ A szennyezés megelőzési képessége: LLLL szint

▶ A telepítési dőlés: <2%

 Az eszköz körül nincs olyan szennyezés vagy korrozív közeg, amely súlyosan befolyásolja annak szigetelési teljesítményét, és nincs tűz vagy robbanásveszély a munkahelyen, és nincs súlyos rezgés: Ha a munkakörnyezet meghaladja a fenti feltételeket, a felhasználóknak speciális utasításokat kell adniuk a megrendelések elhelyezésekor.

● A nagyfeszültségű transzformátor megfelel a szabványoknak

◆ Termelési tervezési szabványok

▶ JB8749-1998 A feszültségszabályozók általános műszaki követelményei

▶ GB1094-2013 Power Transformers

▶ GB/T6451-2008 Műszaki paraméterek és követelmények a három fázisú belemerült teljesítménytranszformátorokhoz

▶ Útmutató a Power Transformers kiválasztására (GB/T17468-1998) GB10230-2007

▶ Útmutató az On Load Tap Changers alkalmazásához (GB/T1058-1989) o DL/T572-2010 0 Ppering ▶ A Power Transformers szabályozásai

◆ Alapvető szabványok a használatra

Az SVR vonal automatikus feszültségszabályozójának telepítési pont feszültsége megfelel a Nemzeti GB/T12325-2008 nemzeti szabvány követelményeinek a tápegység feszültségének eltérése szempontjából: A 35 kV-os vagy annál magasabb tápfeszültség-feszültség abszolút értékeinek összege nem haladhatja meg a besorolt ​​feszültség 10% -át; A háromfázisú tápellátás feszültségének megengedett eltérése 20 kV és annál alacsonyabb a névleges feszültség + 7% -a; A 220 V -os egyfázisú tápegység megengedett eltérése+7% és a névleges feszültség -10%.

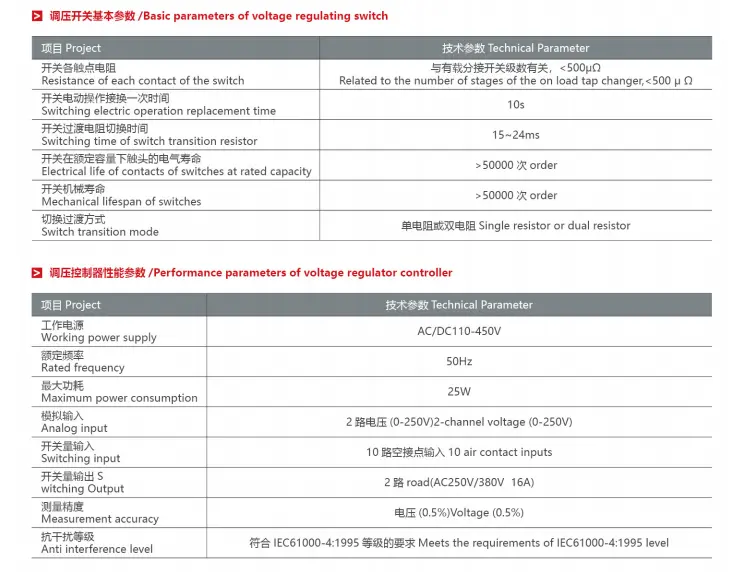

◆ Az SVR típusú nagyfeszültségű transzformátor műszaki paraméterei

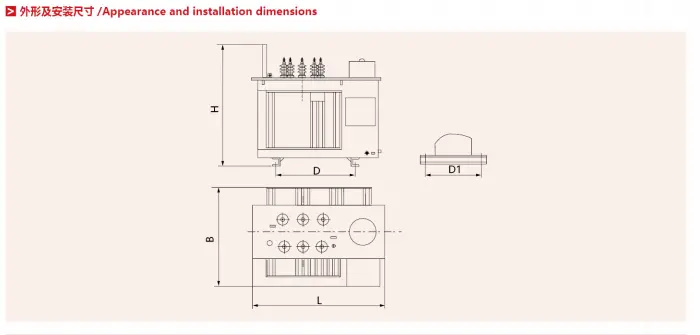

● SVR típusú nagyfeszültségű transzformátor telepítési utasításai

1. A termék telepítése a felhasználó felelőssége, és a beszállító az értékesítés utáni szolgáltató személyzetet küldheti el a helyszínre útmutatásért.

2. Miután a berendezés a helyén van, földelő vezetéket kell használni a többpontos földeléshez. A földi ellenállás nem haladhatja meg a 4 ohmot, és a föld alatti földelő test mélységének meg kell felelnie a hatalmi szabályok alapvető követelményeinek.

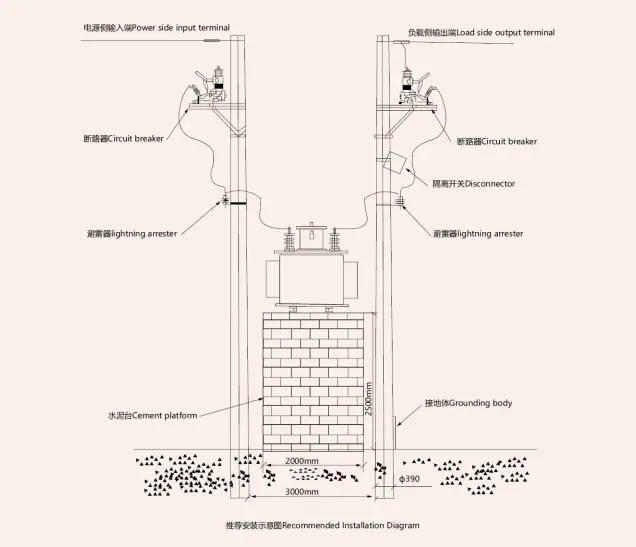

A telepítési referencia -diagram a következő:
