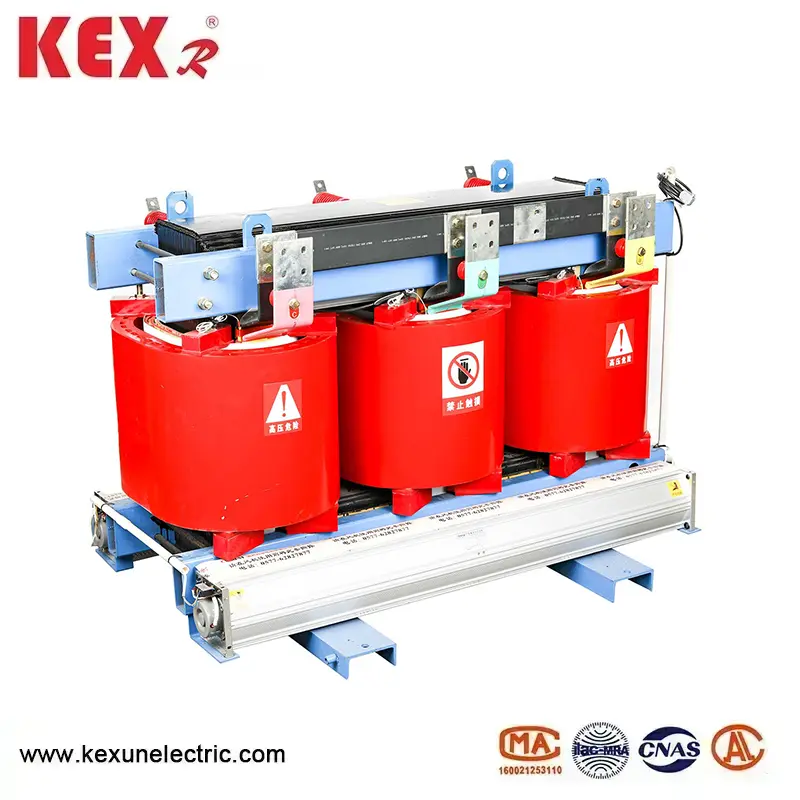

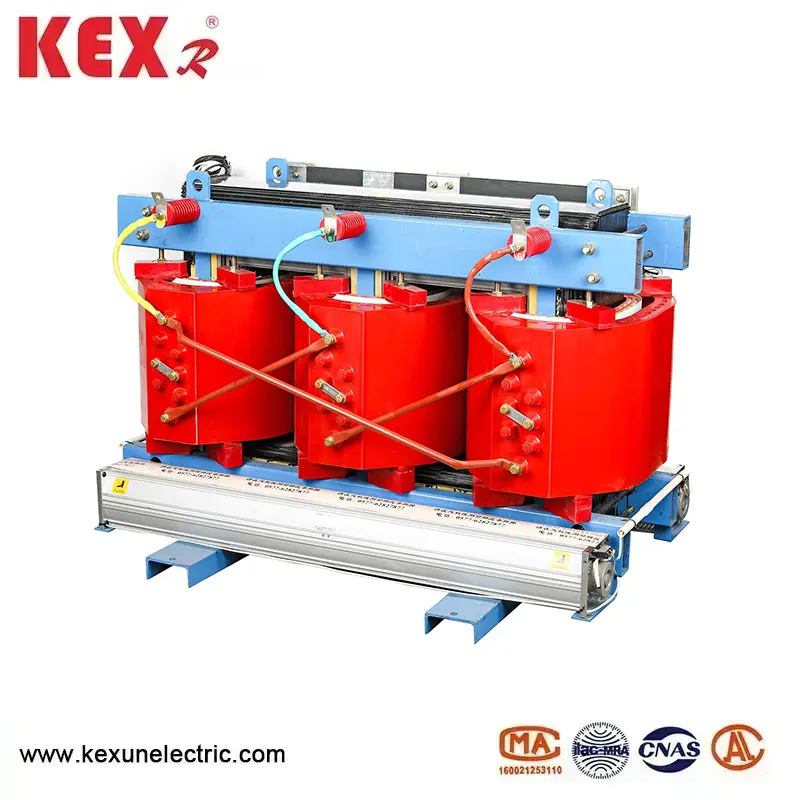

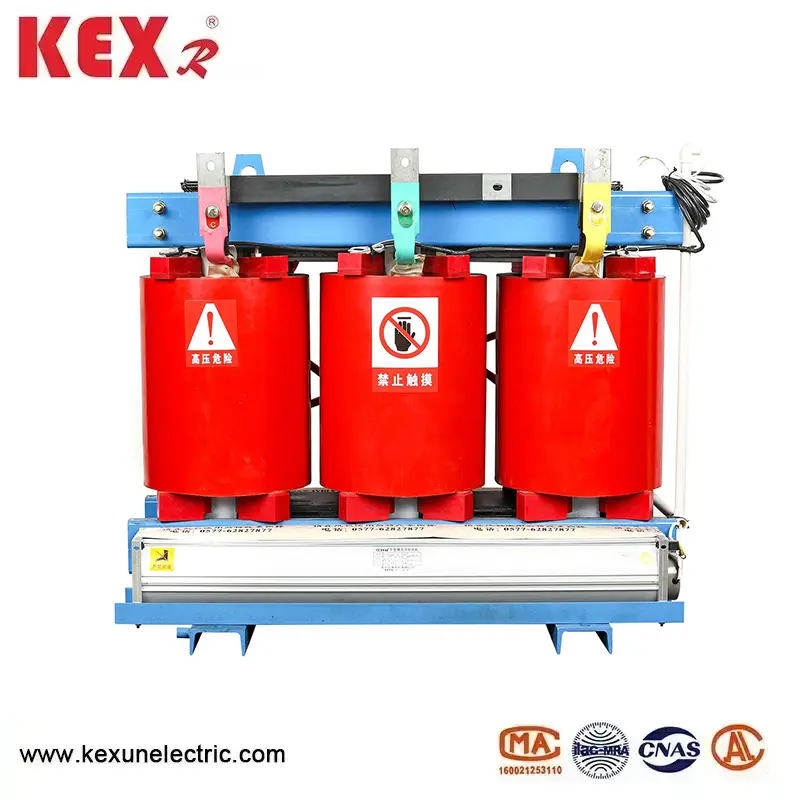

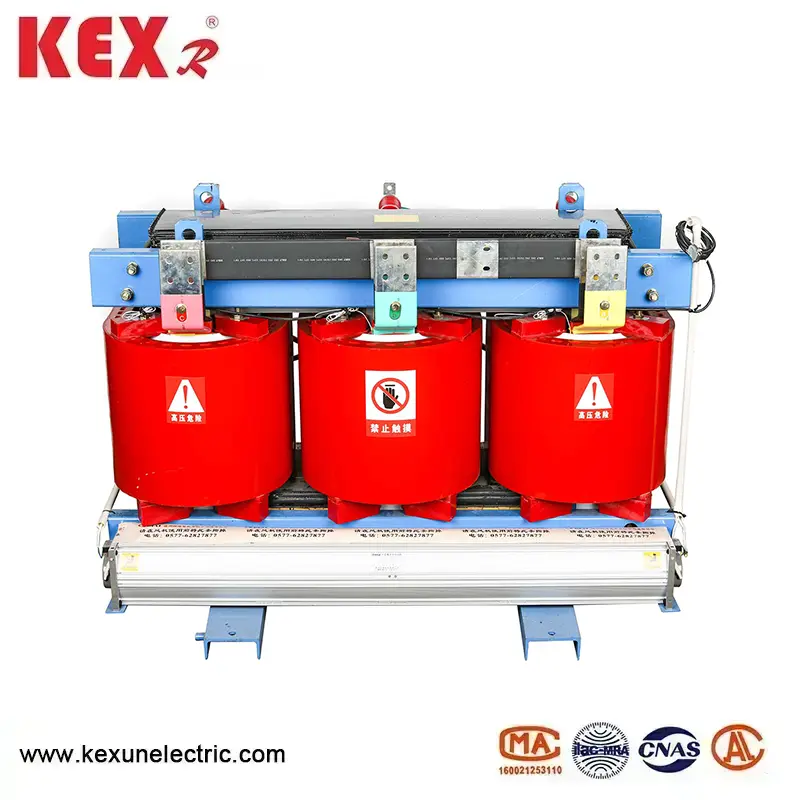

Gyanta szigetelt száraz típusú transzformátor

● Az SCB10 típusú gyanta szigetelt száraz típusú transzformátor alkotóelemei

◆ A gyanta szigetelt száraz típusú transzformátor magja

A vasmag behozott, magas színvonalú, hidegen hengerelt szilícium acéllemezekből készül, teljesen ferde ízületi szerkezetű. A mag oszlopot F-fokozatú, nem szőtt ragasztószalag köti össze, és a vasmag felületét epoxi gyantával kapszulázzák, hogy csökkentsék a terhelés nélküli veszteséget, a terhelési áramot és a vasmag zaját, a bilincsek és a kötőelemek speciális felületkezelésen mentek keresztül, hogy tovább javítsák a termék megjelenési minőségét.

◆ Alacsony feszültségű tekercs

A gyanta szigetelt száraz típusú transzformátor alacsony feszültségű tekercse fóliaszerkezetet alkalmaz, amely oldja meg az axiális spirál szög problémáját, amikor huzaltengelyt használnak, és a fordulatokat kiegyensúlyozottabbá teszik. Ugyanakkor a tekercs tengelyirányú hűtő légcsatornát alkalmaz, javítva a hőeloszlás képességét. A TDMD epoxi gyanta prepreg -t használják a kanyargós rétegek között, és az egészet gyógyítják és kialakítják.

◆ Nagyfeszültségű tekercs az SCB10 sorozat gyanta szigetelt száraz típusú transzformátor

A nagyfeszültségű tekercset vákuum öntve, töltőanyagokkal epoxi gyantával, nagymértékben csökkentve a helyi kisülést és javítva a tekercs elektromos szilárdságát. A tekercs belső és külső falait üvegszálas hálólemezekkel adják be, javítva a tekercs mechanikai szilárdságát és javítva a termék azon képességét, hogy ellenálljon a hirtelen rövidzárlatok ellen, a Coll soha nem reped.

◆ Gyártási folyamat

Az SCB10 típusú gyanta szigetelt száraz típusú transzformátor tekercse nagy pontosságú kekercselőgépen van, és az alacsony feszültségű tekercsek fólia-tekercsszerkezetet alkalmaznak. Ha a transzformátor kapacitása nagy, akkor van egy szellőztető. A tekercs befejezése után a vákuumszárítást végezzük, és a teljes öntési és kikeményedési folyamatot a folyamatkövetelmények szerint teljes mértékben működtetik A precíziós gyártási folyamat biztosítja, hogy a tekercsben ne legyen buborék vagy üreg, ami a transzformátor magas színvonalú működését eredményezi.

◆ Hőmérséklet -szabályozó rendszer és léghűtési rendszer

A kereszteződés felső fújó hűtőventilátorát elfogadják, amelynek jellemzői az alacsony zaj, a magas légnyomás és a gyönyörű megjelenés, javítva az SCB10 típusú gyanta szigetelt száraz típusú transzformátor túlterhelési képességét.

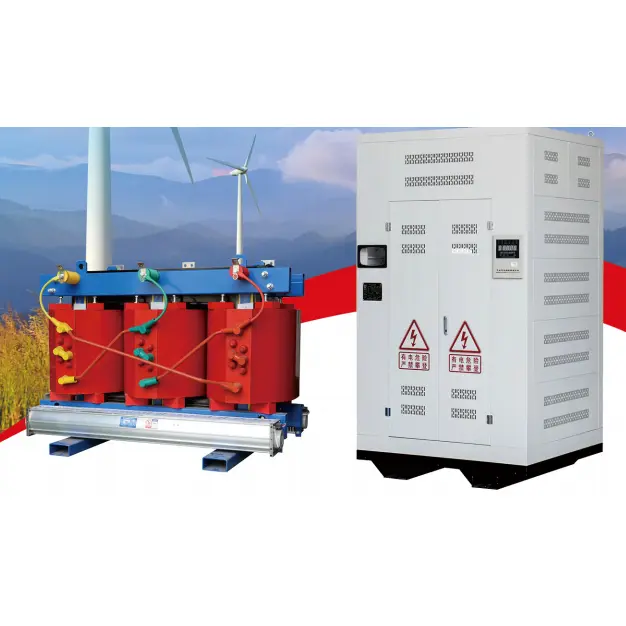

◆ Védje a burkolatot és a kimeneti buszrészt

A védőhéj további biztonsági védelmet nyújt a transzformátor számára, az IP20, az LP23 stb. Védelmi szintjével, a héj anyagát hidegen hengerelt acéllemez, rozsdamentes acéllemez stb.

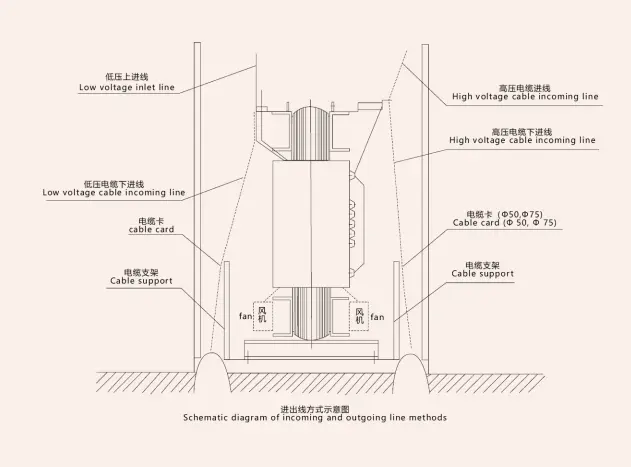

◆ Transzformátor kimenő vonal módszer

A hagyományos kimenő vonalak, a standard zárt buszszerek és a szokásos oldalsó kimenő vonalak különféle felületi formák szerint gyárthatók, és a speciális kimenő módszereket a felhasználói igények szerint is megtervezhetik.

◆ Kapcsolódó szabványok és paraméterek

GBT10228-2015.GB1094.11-2007

JBT10088-2004, GB4208-1993

Nagyobb feszültség: 10 (11,10,5,6,6,3,6) KV

Minősített alacsony feszültség: 0,4 kV

Csatlakozási csoport: Dyn11 vagy Yyno

Nagyfeszültségű csap tartomány: + 5 vagy + 2x2,5%

Szigetelési szint: LL75AC35/LI0AC5

Frekvencia: 50Hz

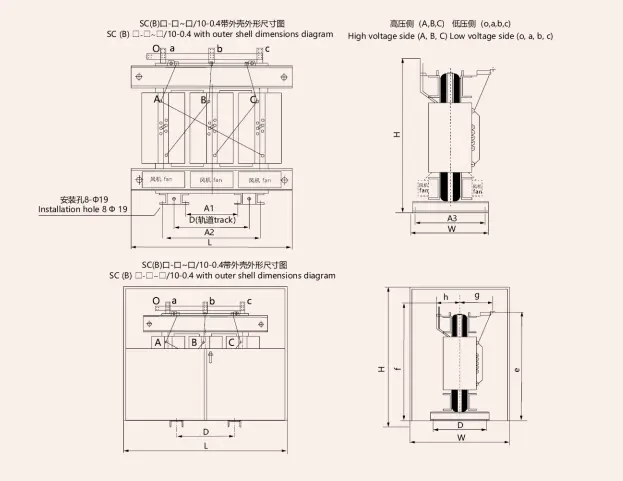

◆ Az SCB10 típusú gyanta szigetelt száraz típusú transzformátor megjelenése és telepítési mérete

◆ 10kV SCB10 műszaki paramétereinek gyanta szigetelt száraz típusú transzformátor
