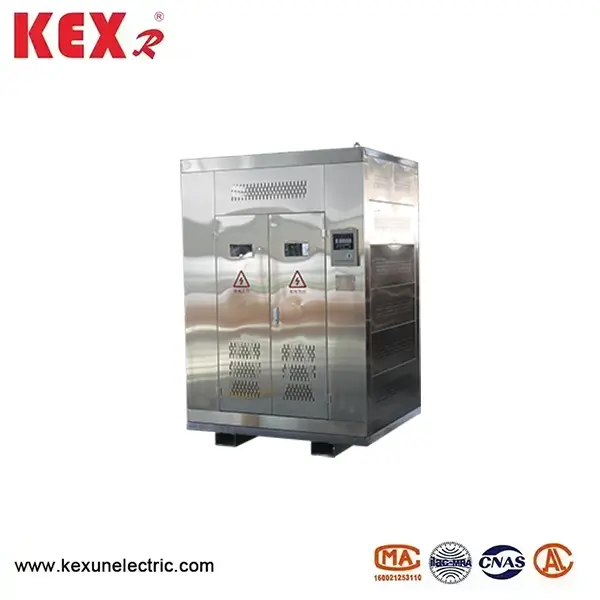

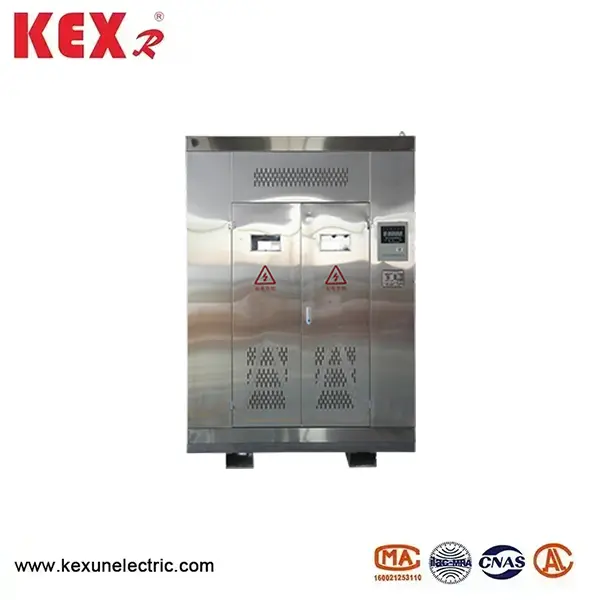

Száraz típusú bányászati ​​transzformátor

● A KSG száraz típusú bányászati ​​transzformátor körülményei felhasználásával

▶ Magasság: nem haladja meg az 1500 m -et, a különleges körülményeket külön magyarázzák;

▶ Környezeti hőmérséklet: maximális hőmérséklet+40 "C, maximális havi átlagos hőmérséklet+25 *C, minimális hőmérséklet -20 *C

▶ A levegő relatív páratartalma nem haladja meg a 95% -ot (+25 ° C -on);

▶ olyan gáz- vagy gőzkörnyezetben, amely nem károsítja a szigetelést;

▶ A földalatti bányákba telepítve, ahol szénpor és gáz van, de nincs robbanásveszély;

▶ A tápegység feszültségének hullámformája megközelítőleg szinuszhullám;

● A KSG száraz típusú bányászati ​​transzformátor megfelel az alábbi szabványoknak

GB/T12173-2008 Általános elektromos bányászat

GB1094.11-2007 száraz típusú teljesítménytranszformátorok

GB/T10228-2015 Műszaki paraméterek és követelmények a száraz típusú teljesítménytranszformátorokhoz

GB/T3955-2006 Bányászati ​​Általános Power Transformers

GB4208-2008 Héjvédő szint

GB/T17211-1998 Betöltési útmutató a száraz típusú teljesítménytranszformátorokhoz

GB3836.1-2010 Elektromos berendezések robbanásveszélyes gázkörnyezetekhez 1. rész: Általános követelmények

GB3836.2-2010 Elektromos berendezések a robbanásveszélyes gáz atmoszférájához 2. rész: Robbanásbiztos típusú "D A releváns szabványok, például a GB1094.1-2013 Power Transformers 1. részének általános rendelkezéseinek kialakítása, gyártása és ellenőrzése.

● KSG száraz típusú bányászati ​​transzformátor jellemzői

A KSG bányászat általános, száraz típusú transzformátorok erős nedvességálló képességgel, jó lángrésítő teljesítménygel és automatikus oltási jellemzőkkel rendelkező szigetelőanyagokkal nem termelnek káros gázokat, amikor tűzforrással találkoznak, nem szennyezik a környezetet, és könnyen karbantarthatók.

A bányászat száraz típusú transzformátor nagyfeszültségű tekercse kiváló minőségű huzaltengésből készül, és a tekercset kiváló minőségű epoxi gyantával öntik vákuum alatt. Az alacsony feszültségű tekercs fólia-tekercselésből és a gyanta előkimenetelű szigetelő réteg tekercselésekből készül. A vasmag kiváló minőségű, nagy minőségű mágneses vezetőképességet alkalmaz, hidegen hengerelt szemcsés, szilícium acéllemezeket, amelyek ugyanabból a tételből kicsi hiszterézis-bővítést mutatnak. Adja meg az epoxi ragasztó bevonatot a korrózió pecsételése és megelőzése érdekében. A bányászati ​​száraz típusú transzformátor túlterhelési kapacitása: Természetes hűtés (AN) körülmények között a túlterhelési kapacitás megengedi, hogy megfeleljen a következő táblázat követelményeinek (környezeti hőmérséklet 20 ° C):

A KSG száraz típusú bányászati ​​transzformátor hőmérséklet-szabályozó rendszere egy hőmérséklet-szabályozóból és az alacsony feszültségű tekercs tetejére felszerelt hőmérsékleti mérőelemből áll, amely a termék legforróbb pontja. Az 1T megvalósítja a transzformátor hőmérséklet -szabályozását, és a transzformátor működése során megjeleníti az A, B és C tekercsek forró folthőmérsékletét. Ha a transzformátor tekercsének hőmérséklete túl magas a túlterhelés vagy a hiba miatt, a hőmérséklet -szabályozó riasztást és utazást fog kiadni, és a hőmérséklet -szabályozó rendszer passzív kapcsolatokkal rendelkezik a riasztás és az utazás szempontjából. Kényszerített léghűtés használatakor a hőmérséklet -szabályozó meghatározza a hűtési környezeti rendszer tanúsító ventilátorának bemenetét vagy kapcsolását a tekercselési hőmérséklet alapján. Az RS485 kommunikációs interfész opcionálisan telepíthető a távoli menedzsmenthez. A termékházak védelmi szintje vagy annál magasabb

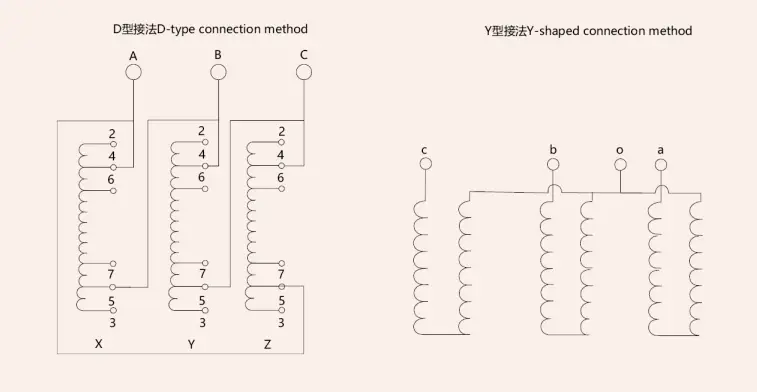

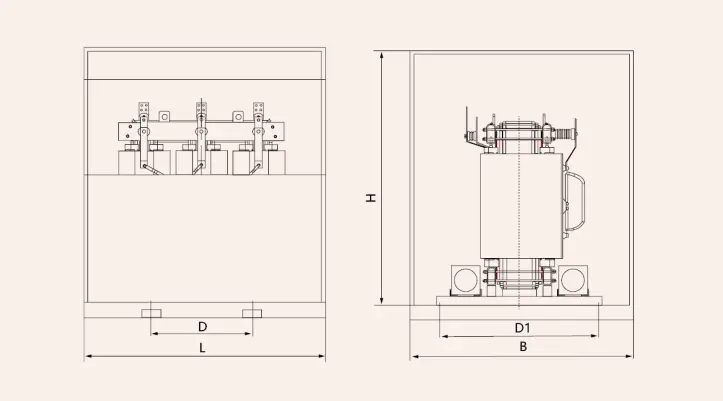

● A KSG száraz típusú bányászati ​​transzformátor vázlatos diagramja és telepítési mérete

◆ A KSG száraz típusú bányászati ​​transzformátor műszaki paraméterei
