AIS kapcsolóberendezés

A Kexhxgn-12 típusú AIS kapcsolóberendezés, amelyet a KEXR, az energiaátviteli és elosztó berendezés szállítója készített Kínában, egy 12 kV-os gázszigetelt gyűrűhálózati szekrény (C-GIS) környezetvédelmi gázzal (például száraz levegő, nitrogén vagy vegyes gáz), mint a gyűrűhálózat tápellátásához, a terminális tápegységhez és az elosztó netonok záróállomásokhoz.

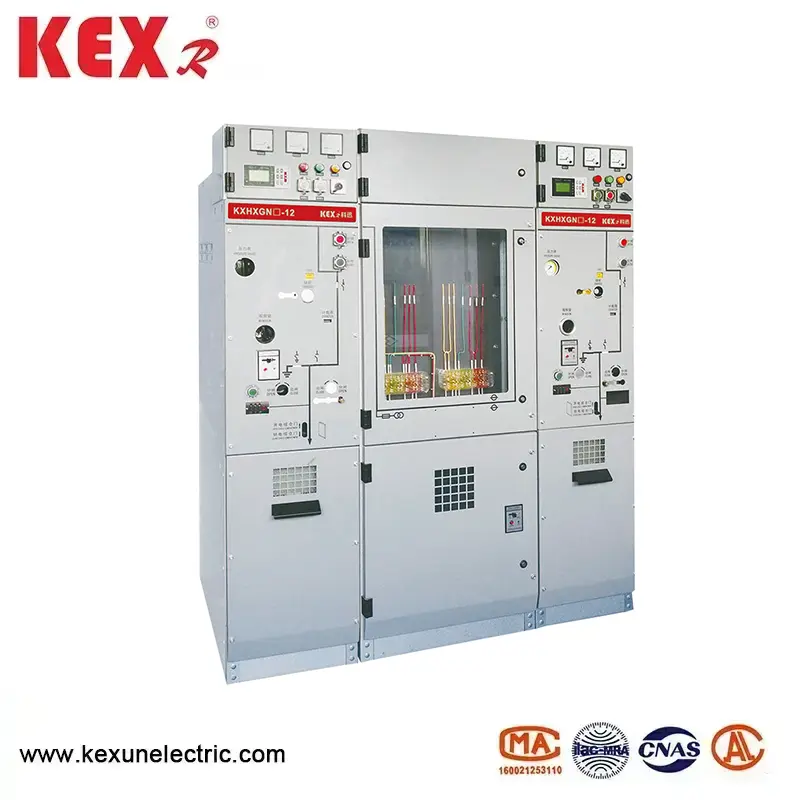

Modell: KXHXGN-12
Márka ： kexr

Kérdés küldése

termékleírás

● Az AIS SwitchGear fő jellemzője

(1) Környezetvédelmi előnyök

◆ Ingyenes SFGA-k: AIS SwitchGear száraz levegőt, nitrogént vagy új környezetvédelmi gázt (például G, Airplus® stb.) Alkalmaz, amely összhangban áll az EU F-GAS előírásokkal és Kína "kettős szén" politikájával.

◆ Alacsony szén -dioxid -kibocsátás: Az SF Ring Network szekrényhez képest a GWP (globális felmelegedés potenciál) megközelíti a nullát.

(2) szerkezeti tervezés

◆ Moduláris kialakítás: A bejövő vonal AIS kapcsolóberendezése, a kimenő vonal, a mérés és a PT kibővíthető.

◆ Zárt felépítés: Az AIS SwitchGear védelmi szintje eléri az IP67-et, amely porálló, nedvességálló és kondenzációbiztos, durva környezethez alkalmas.

◆ Kompakt méret: helyet takarít meg, mint az AIS Ring Network szekrény, és környezetbarátabb, mint a hagyományos SF₆ GIS.

(3) Intelligens lehetőségek

Az intelligens megfigyelést (például a DTU, az online hőmérséklet -mérés, a részleges kisülési megfigyelés stb.) Kiválaszthatjuk a tárgyak internete (IoT) hozzáférésének támogatására, valamint a távoli működést és a karbantartást.

● Az AIS kapcsolóberendezés műszaki paraméterei

◆ Körbebelőszekrény

Tétel				Egység	Adat
Névleges feszültség				KV	12
Névleges frekvencia				HZ	50
Névleges szigetelési szint	1 perc munkamennyiség ellenáll Feszültség		Hogy groud -t fázistól fázisig	KV	42
			Szünet		48
	Világítási impulzus ellenáll a feszültségnek （csúcs		Hogy groud -t fázistól fázisig	KV	75
			Szünet		85
	1 perc energiafrekvencia ellenáll a kiegészítő/vezérlőáramkör feszültségének (földre)			KV	2
Névleges áram				A	630
Minősített rövid távú ellenállási áram （virtuális érték bel			Fő áramkör/földelő kapcsoló	a	25/4s
			Földelő áramkör	a	21,7/4s
A névleges csúcs ellenáll az áramnak			Fő áramkör/földelő kapcsoló	a	63
			Földelő áramkör	a	54.5
A névleges rövidzárlat -szünet és az idők				ka/idő	25/30
A névleges rövidzárlat záróáram (csúcs)				a	63
Névleges kábel töltési törésáram				A	25
Az O-0.3S-CO-180S-CO megszakító névleges működési sorrendje
Mechnikus élet		Megszakító /leválasztó		Idő	10000/3000
IP -fokozat		Lezárt doboz			IP67
		Swichgear héj			IP4X
Gáznyomás		Névleges gáz töltési szint (20 ℃, mérőnyomás)		MPA	0.02
		A névleges gáz miniszterelési szint (20 ℃, mérőnyomás)		MPA	0
Tömítés teljesítmény,		Éves szivárgási ráta		%/Év	≤0,05

◆ Terheléskapcsoló szekrény

Tétel			Egység	Adat
Névleges feszültség			KV	12
Névleges frekvencia			HZ	50
Névleges szigetelési szint	1 perc munkamennyiség ellenáll Feszültség		KV

	Világítási impulzus ellenáll a feszültségnek （csúcs		KV

	1 perc energiafrekvencia ellenáll a kiegészítő/vezérlőáramkör feszültségének (földre)		KV	2
Névleges áram			A	630
Minősített rövid távú ellenállási áram （virtuális érték bel		Fő áramkör/földelő kapcsoló	A	25/4s
		Földelő áramkör	A	21,7/4s
A névleges csúcs ellenáll az áramnak		Fő áramkör/földelő kapcsoló	A	63
		Földelő áramkör	A	54.5
A névleges rövidzárlat záróáram (csúcs)		Terheléskapcsoló/földelő kapcsoló	A	63
Névleges aktív terhelés megszakító áram			A	630
A névleges zárt hurkú megszakító áram			A	630
5% névleges aktív terhelés megszakító áram			A	31.5
Névleges kábel töltési törésáram			A	10
A névleges aktív terhelési szünet idők			Idő	100
Földhibás áramtörés			/Idő	31.5/10
A vonalak és a kábelek töltési áramát a földhibás állapotában leválasztják.			/Idő	17.4/10
Mechnikus élet	Megszakító /leválasztó		/Idő	10000/3000
IP -fokozat	Lezárt doboz			IP67
	Swichgear héj			IP4X
Gáznyomás	Névleges gáz töltési szint (20 ℃, mérőnyomás)		MPA	0.02
	A névleges gáz miniszterelési szint (20 ℃, mérőnyomás)		MPA	0
Tömítés teljesítmény,	Éves szivárgási ráta		%/Év	≤0,05

● Az AIS kapcsolóberendezések megvalósítási szabványa

◆ A GB/T 1022 általános műszaki követelményei a nagyfeszültségű kapcsolók és a vezérlőberendezésekhez. ◆ GB/T39063640.5KV AC fém zárt kapcsolóberendezés és vezérlőberendezés.

◆ GB/T1985 nagyfeszültségű váltakozó áramú izoláló kapcsoló és földelő kapcsoló

◆ GB/T38043.6-40.5KV AC nagyfeszültségű terheléskapcsoló

◆ GB/T1984 nagyfeszültségű váltakozó áramú megszakító

◆ GB/T4208 A héj védelmi szintjének IP -kódja

◆ GB/T7354 Partial Discharge Measurement

◆ GB/T311.1 Szigetelés koordináció 1. rész: Meghatározás, alapelvek és szabályok

● Az AIS SwitchGear feltételeinek felhasználásával

◆ Maximális hőmérséklet: +45 Celsius fok;

◆ Minimális hőmérséklet: -25 Celsius fok;

◆ Maximális hőmérséklet: (24 órás átlag) +35 Celsius fok;

◆ Maximális átlagos relatív páratartalom (24 óra 1: ≤ 95%; magasság: ≤ 1500 m; szeizmikus kapacitás: 8 fok;

◆ Védelmi fokozat: töltött testtömítés IP67, kapcsoló szekrény héj ip4x ；

◆ A környező levegőt nem szabad nyilvánvalóan szennyezni a korrozív éghető gáz- és vízgőz.

◆ Nincs gyakori erőszakos rezgési hely, és a kemény részek durva kialakítása mindenféle követelménynek megfelel.

◆ Ha a GB/T3906 -n túli normál környezeti körülmények között használják, a felhasználó tárgyalásokat folytat a KEXR -vel

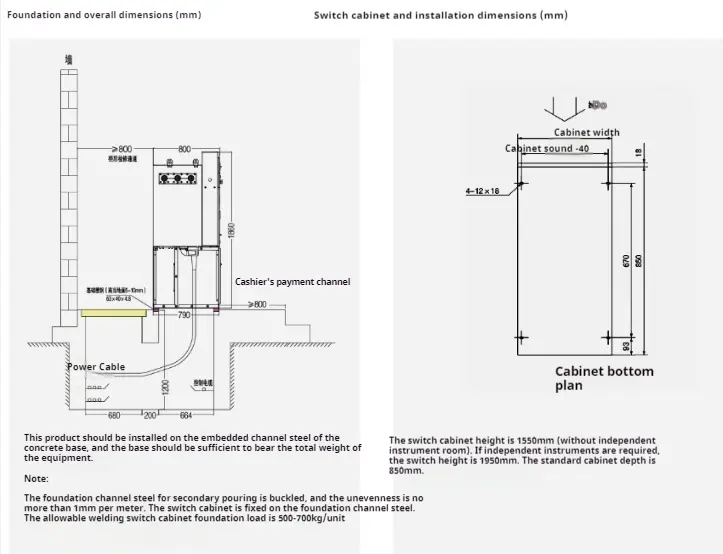

● Telepítési utasítások

Ais Switchgear
