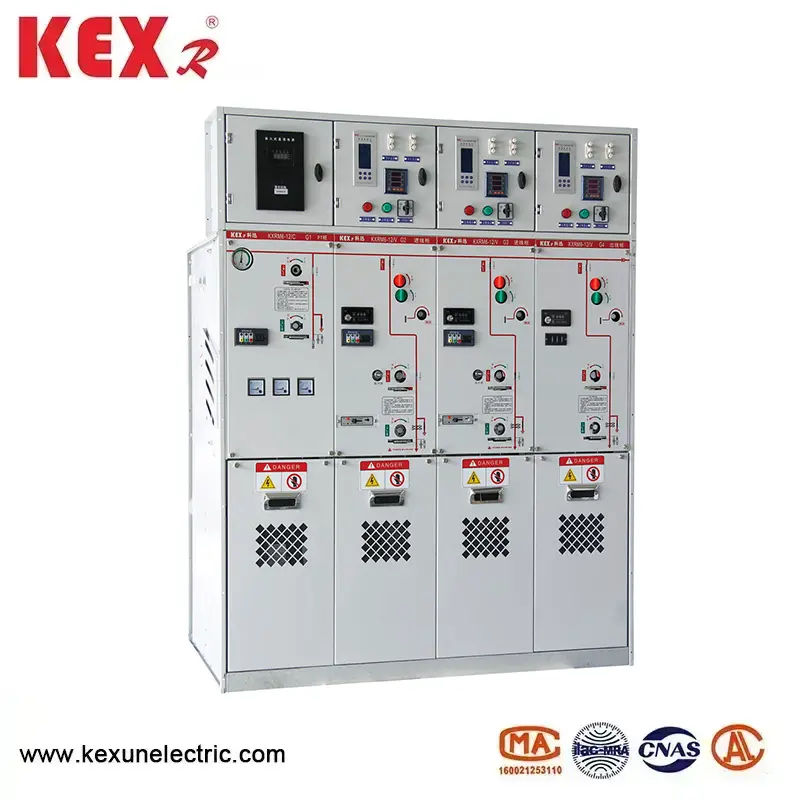

Levegőben szigetelt kapcsolóberendezés

● A KXMR6-12 típusú levegő által szigetelt kapcsolóberendezés fő szerkezete és működése

◆ Core összetevők:

▶ Betöltési kapcsoló: A normál áram be- és kikapcsolásához és kikapcsolásához használják (például SF6 vagy vákuum -terheléskapcsoló).

▶ A biztosíték szerelvénye: Biztosítson rövidzárlat védelmét (általános a transzformátor védelmi áramkörében).

▶ Földelő kapcsoló: A karbantartás során biztosítsa a biztonságos földelést.

▶ Műszerterem: A mikrokomputer védelmi eszköz vagy a megfigyelő modul kiválasztható.

◆ Tipikus séma: A bejövő vonal egység, a kimenő vonal egység, a mérőegység és a PT egység moduláris kombinációja.

● Air-szigetelt kapcsolóberendezés alkalmazás forgatókönyve

▶ Gyűrűhálózati tápegység: Csomópont-kapcsolóként kettős tápegységben vagy több energiájú ellátó gyűrűs hálózati rendszerben.

▶ A terminál eloszlása: Az ipari és bányászati vállalkozások, a kereskedelmi komplexumok és a lakóegységek elosztó terminálja.

▶ Új energia-hozzáférés: Az elosztott energia, például a fotovoltaikus és a szélenergia rácshoz kapcsolódó vezérlése.

● A levegőben szigetelt kapcsolóberendezés feltételeinek felhasználásával

A KXRM6 típusú levegőszigetelt kapcsolóberendezések magas és alacsony hőmérsékleten (+40 ℃ ~ -40 ℃), páratartalomhoz, porhoz, sószennyezéshez, bányákhoz, nagy magassághoz (L000) és más környezetekhez alkalmas. A vízbe történő rövid távú belemerülés 24 órán belül nem befolyásolja a felhasználást.

MEGJEGYZÉS: Ha a magasság magasabb, kérjük, jelölje meg az adott magasságot.

● Stadard

A KXRM6 típusú levegő által szigetelt kapcsolóberendezések megfelelnek a szabványoknak

1.A nem megfelelő szabványok

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694 stb.

2. Kínai szabvány

GB3804, GB3906, GB11022 stb.

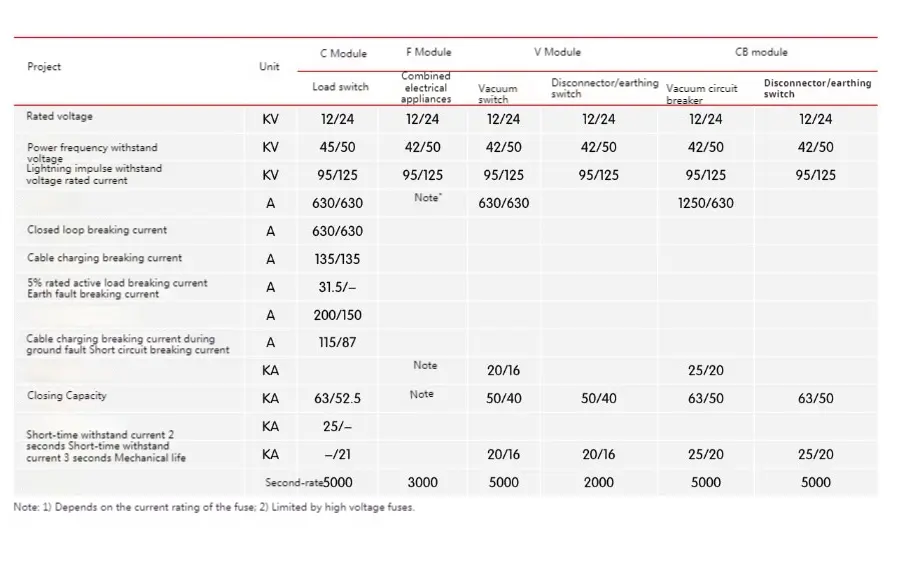

● KXRM6 típusú levegő által szigetelt kapcsolóberendezés műszaki paraméterek táblázat

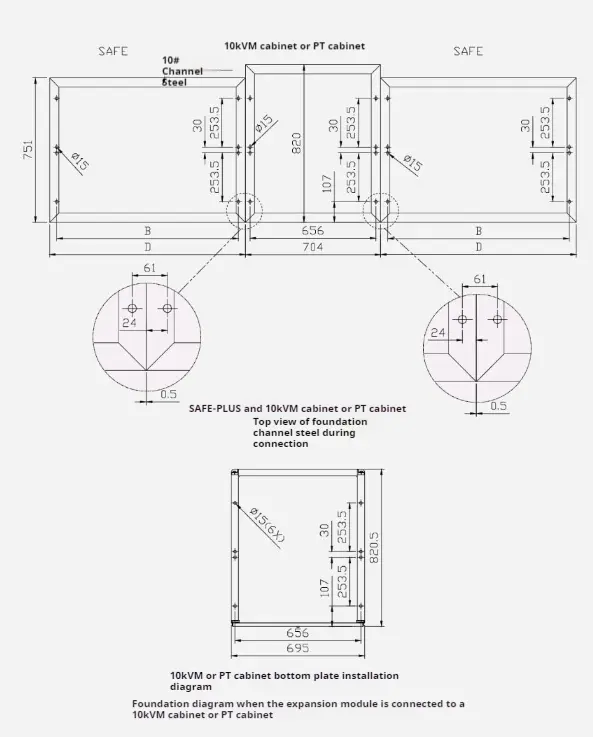

● A KXRM6 típusú levegő által szigetelt kapcsolóberendezés felépítése és mérete
