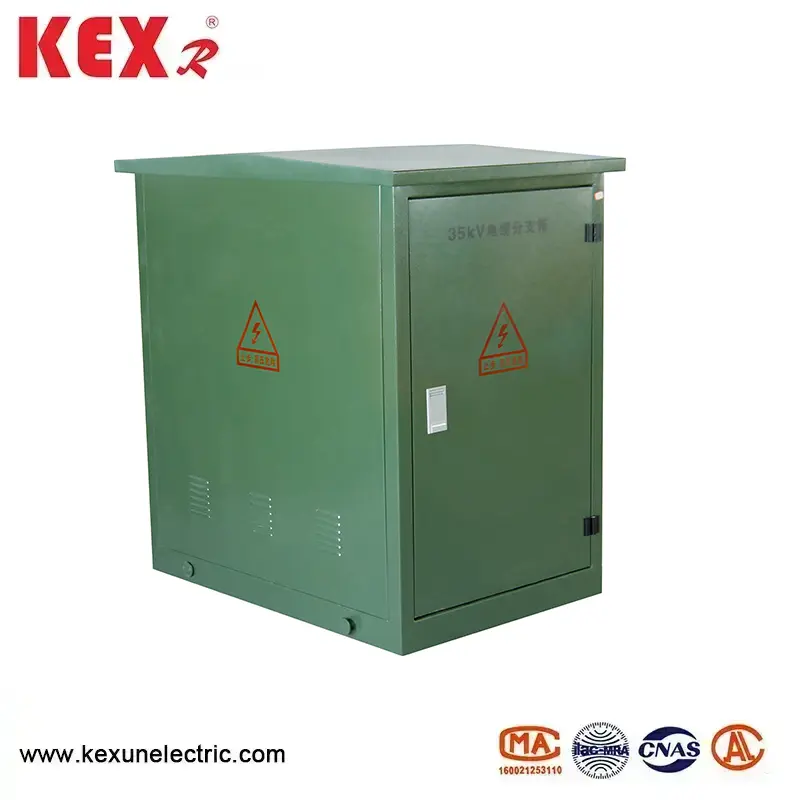

35 kV -os kábel csomópont doboz

○ A 35 kV -os kábel csomópont fő jellemzője

▶ A névleges feszültség: 35 kV (az IEC 62271-200 és a GB/T 11022 szabványoknak megfelelő).

▶ Teljes szigetelés és teljes tömítés: Szilárd szigetelés (például epoxi -gyanta és szilikongumi) vagy SF6 gázszigetelést fogadunk el, és nincs csupasz vezető, az IP65/IP67 védelmi minőségével.

▶ Európai plug-in technológia: Szabványos árnyékolt beépülő kábelcsatlakozók (Támogatás élő üzemeltetése (speciális szerszámokra van szükség).

▶ Moduláris kialakítás: A bejövő és a kimenő vonalak rugalmasan kibővíthetők (például 1 in, 3, 2 in és 4 ki).

▶ Intelligens kiválasztás: A hibajelző, a hőmérséklet -érzékelő, a DTU (elosztó terminál) integrálható.

○ A 35 kV -os kábel csomópont tipikus szerkezeti összetétele

▶ Box

A rozsdamentes acél /SMC kompozit anyag korrózióálló és kültéri használatra alkalmas (-40 ℃ ~+70 ℃).

▶ Szigetelt busz

Réz vagy alumínium vezető, szilikon gumi /EPDM szigetelés, az energiafrekvencia ellenáll a feszültség ≥70kV, villámimpulzus 170 kV.

▶ Kábel csatlakozó

35 kV-os árnyékolt plug-in csatlakozók (például T-típusú és könyök típusú) tesztpontokkal (opcionális).

▶ Védőberendezés

A villámlerakó, a rövidzárlati hibajelző és az élő kijelző kiválasztható.

▶ A földelő rendszer

A doboz és a kábelvédő réteg megbízhatóan földelve van (földi ellenállás ≤4Ω).

○ 35 kV -os kábel csomópont Telepítés és üzemeltetés és karbantartás

 ◆ Telepítési követelmények

Kábel -szünet és vágás: Pontosan illeszkedik a közös specifikációkhoz (1 mm -es hiba), hogy elkerülje a szigetelő réteg károsodását.

▶ Csatlakozó telepítése: Tisztítsa meg az érintkezési felületet, és alkalmazza a szilikon zsírot az oxidáció megelőzése érdekében. Húzza meg egy nyomatékkulccsal (például a T-Joint-nak 35 ~ 40N m-re van szüksége).

▶ Földelés: A dobozt és a kábelpajzsot megbízhatóan meg kell őrizni (földi ellenállás ≤4Ω).

◆ Biztonságos működés

▶ Ellenőrizze a villamos energiát az energia meghibásodása után, és működjön a szigetelő kesztyű és a védőszemüveg.

▶ Ellenőrizze, hogy a földelő kapcsoló zárva van (ha van), mielőtt csatlakoztatja és kihúzza a csatlakozót.

◆ Karbantartási javaslat

▶ Éves ellenőrzés: Infravörös hőmérséklet -mérés (az ízületek hőmérsékleti emelkedésének megfigyelésére összpontosítva).

▶ Tömítés ellenőrzése: Cserélje ki a tömítőgyűrűt ötévente egyszer (nedvesség és porbiztonság).

▶ Szigetelési teszt: Végezzen ellenállási feszültségvizsgálatot 3 évente.

● A 35 kV -os európai típusú kábel csomópont műszaki paramétere

● 35 kV európai típusú kábel csomópont Box megrendelés száma leírás
