15 kV -os amerikai kábel ág doboz

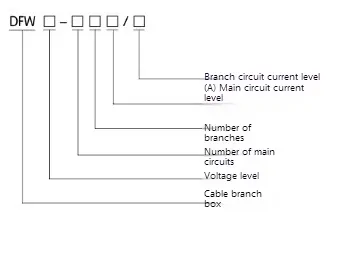

● A számozás leírás

● A DFW típusú 15kV -os amerikai kábel ágdoboz jellemzői

◆ Tervezési szolgáltatás

▶ Közös doboz kialakítása: Az összes kábelcsatlakozó, kapcsoló és más alkatrész integrálódik egy fémdobozba, kompakt szerkezetű és kis tér foglalkozással.

▶ Alacsony modularitás: Az európai fióktelephez képest az amerikai ágdoboz gyenge kiterjedhetőséggel rendelkezik, és általában rögzített számú áramkört (például 2 ~ 6 áramkört) alkalmaz.

▶ Fémhéj védelme: A doboz többnyire rozsdamentes acélból vagy horganyzott acélból készül, és a védelmi szint általában IP54 (por- és splash-szilárd), és néhány csúcskategóriás modell elérheti az IP65-et.

◆ Kábelcsatlakozási mód

Amerikai kábel kiegészítők használata

▶ 15 kV Amerikai kábel ágdoboz Használjon levehető csatlakozót (Loadbreak csatlakozó), például 200a vagy 600A könyökdugót, hogy támogassa az élő dugót (speciális működési rúd szükséges).

▶ A kábelcsuklók teljesen szigetelve vagy félig szigetelve vannak, és néhány élő alkatrészt ki lehet mutatni, ezért együtt kell működni a védekező sapkákkal.

▶ Különböző kábelekhez alkalmas: A rézkábel vagy az alumínium kábel támaszkodik, és a keresztmetszet általában 50 mm és 500 mm között mozog.

◆ Biztonsági és védőteljesítmény

▶ DFW típusú 15kV -os amerikai kábel ág doboz teljesen zárt szerkezet: Csökkentse a külső környezeti hatást és csökkentse az áramütés kockázatát.

▶ Beépített nyálkahártya (opcionális): A túlfeszültség-hatás megakadályozása és a kábelek és berendezések védelme.

▶ Hiba-jelző funkció (néhány modell): Flip-flop vagy LED-es hibajelzővel felszerelt, amely kényelmes a hibapont gyors megkereséséhez.

◆ alkalmazkodóképesség a környezethez

▶ Erős időjárási ellenállás: 15 kV -os amerikai kábel ágdoboz -30 ℃ ~+50 ℃ munkakörnyezethez alkalmas, és hosszú távú kültéri működésre alkalmas.

▶ Korrózióellenes kezelés: A doboztest felületét műanyag, horganyzott és egyéb eljárásokkal permetezik a só spray-vel és a korrózióval szemben.

◆ Telepítés és karbantartás

▶ Kényelmes telepítés: Általában falra szerelt vagy padlóra szerelt telepítés, keskeny terekhez alkalmas.

▶ Egyszerű karbantartás: Teljesen lezárt kialakítás, alapvetően karbantartásmentes, csak rendszeresen kell ellenőriznie a közös állapotot.

▶ Élő vonalú működés (néhány modell): Használjon speciális szigetelő működési rudat a csatlakoztatáshoz és a behúzáshoz, hogy csökkentse az áramszünet idejét.

◆ Korlátozások

× rossz méretezhetőség: A hurkok száma rögzítve van, és a berendezést ki kell cserélni a későbbi kapacitás bővítéséhez.

× Alacsony védelmi szint: Egyes modellek nem olyan porálló és vízállóak, mint az európai ágdobozok.

● A DFW típusú 15kV -os amerikai kábel fióktelep műszaki paramétere

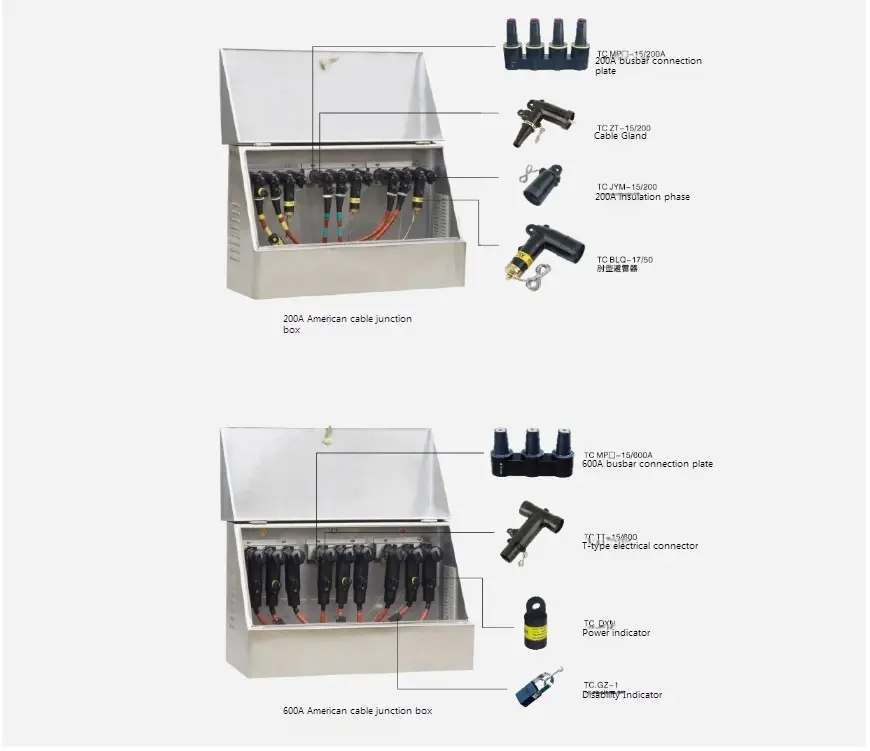

● A DFW típusú 15kV -os amerikai kábel ág dobozának példadiagramja

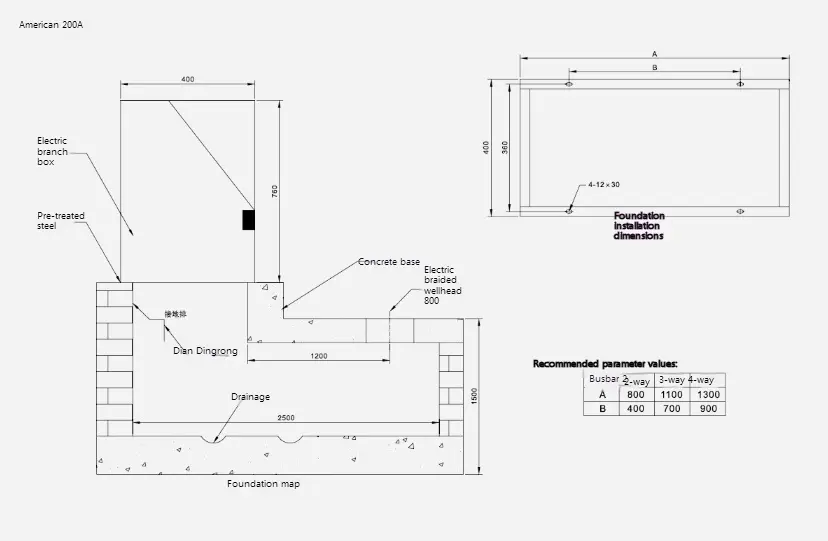

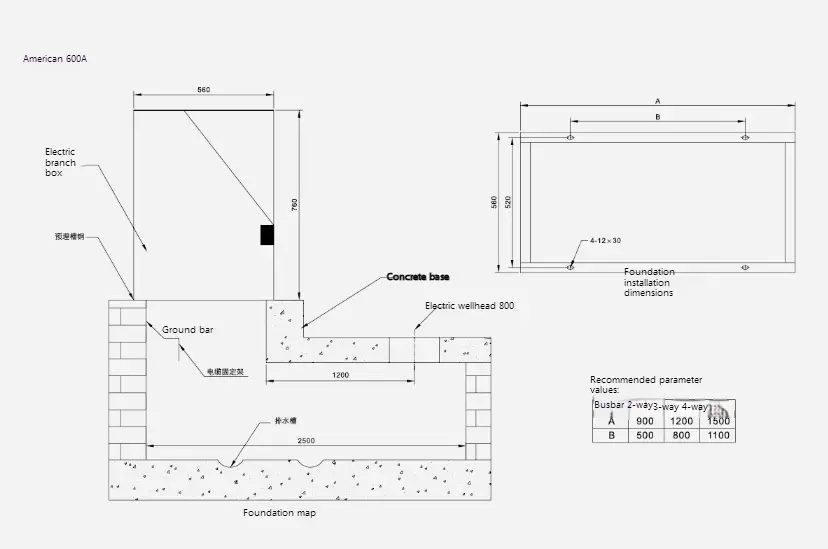

● DFW típus 15kV American Cable Branch Box Alapítvány szerkezete
