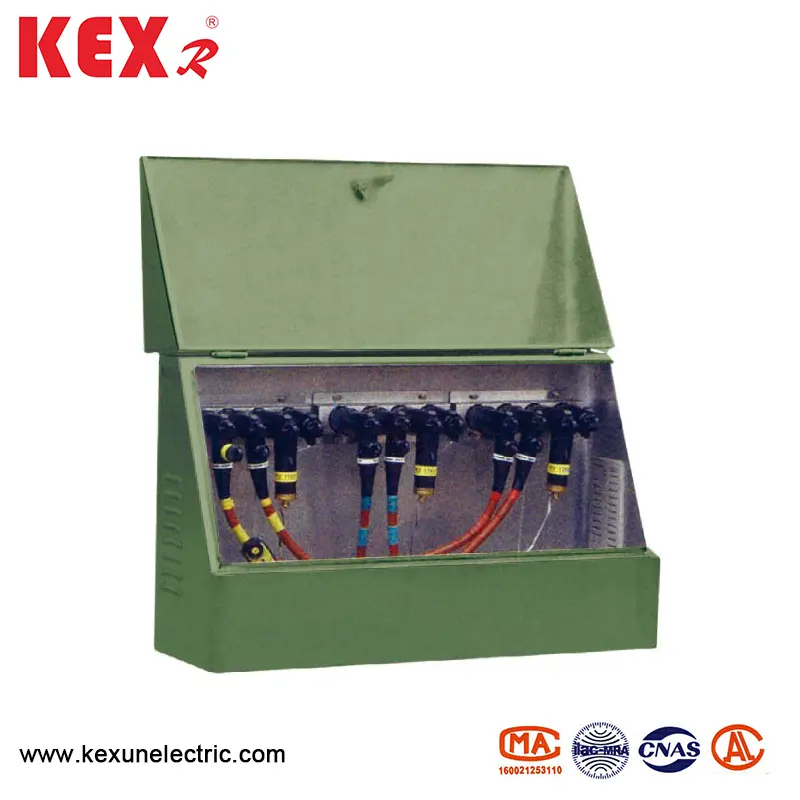

25 kV -os amerikai kábel ág doboz

● A használati feltételek

A 25 kV -os amerikai kábelfák doboz a következő feltételek mellett használható.

▶ Környezeti hőmérséklet: -30 és 40 között ℃

▶ Szélsebesség: 34 m/s alatt (kevesebb, mint 700Pa)

▶ Páratartalom: Napi átlagos páratartalom kevesebb, mint 95%; havi átlagos páratartalom kevesebb, mint 90%

▶ Sütésálló: A vízszintes gyorsulás nem haladja meg a 0,4 m/s -ot, és a függőleges gyorsulás nem haladja meg a 0,15 m/s -t.

▶ A telepítési hely lejtése: Kevesebb, mint 3 °

▶ Telepítési környezet: A DFW típusú 25kV -os amerikai kábelfák dobozának környező levegőjét nem szabad nyilvánvalóan szennyezni korrozív, éghető gáz, vízgőz stb., És a telepítési helyen nincs erőszakos rezgés.

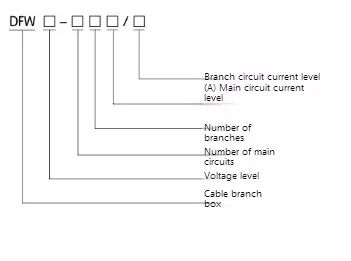

● A modell jelentése

● Műszaki paraméter

● A 25 kV -os amerikai kábel ágdoboz példadiagramja

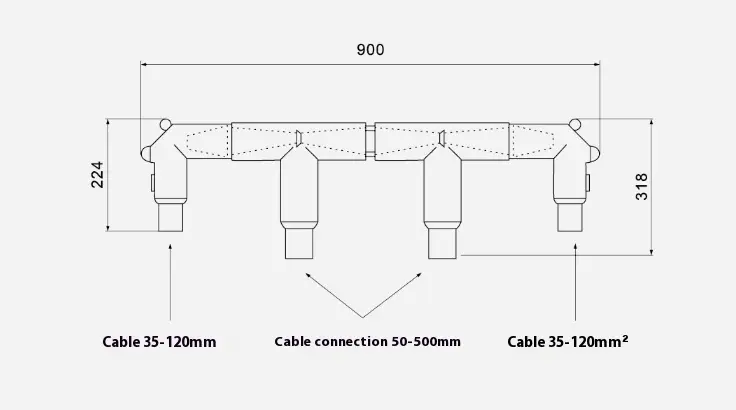

Ha a 25 kV -os amerikai kábelfestéket nem lehet elhelyezni a hely korlátozása miatt, akkor közvetlenül kábelcsuklókkal kombinálható több kábelágot képezve (a buszrudakra nincs szükség, és a csatlakozási módszer a következő példában jelenik meg), és a kábel árokba vagy más helyekbe helyezhető. 1. példa A négy bejövő és kimenő vonalból álló csoport (2 × 600a+2 × 200a) két T-II kábelcsatlakozóból, két könyökcsatlakozóból és egy közbenső csatlakozóból áll. A T-ⅱ kábelcsatlakozó 200a csatlakozik a könyök kábelcsatlakozójához (a másik oldal az összes szigetelt oxid-rögzítőhöz csatlakozik).

Lásd az alábbi ábrát a Méret példáira ：

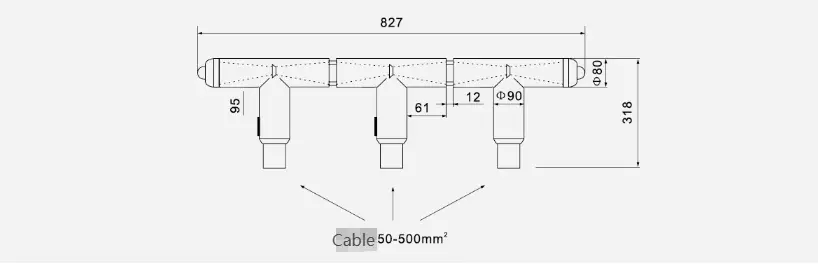

2. példa Három hozzáférési sor (3x600a). Mindegyik fázis három T-alakú kábelcsatlakozóból és két közbenső csatlakozó csatlakozóból áll. Lásd az alábbi ábrát a méretek és a példák:

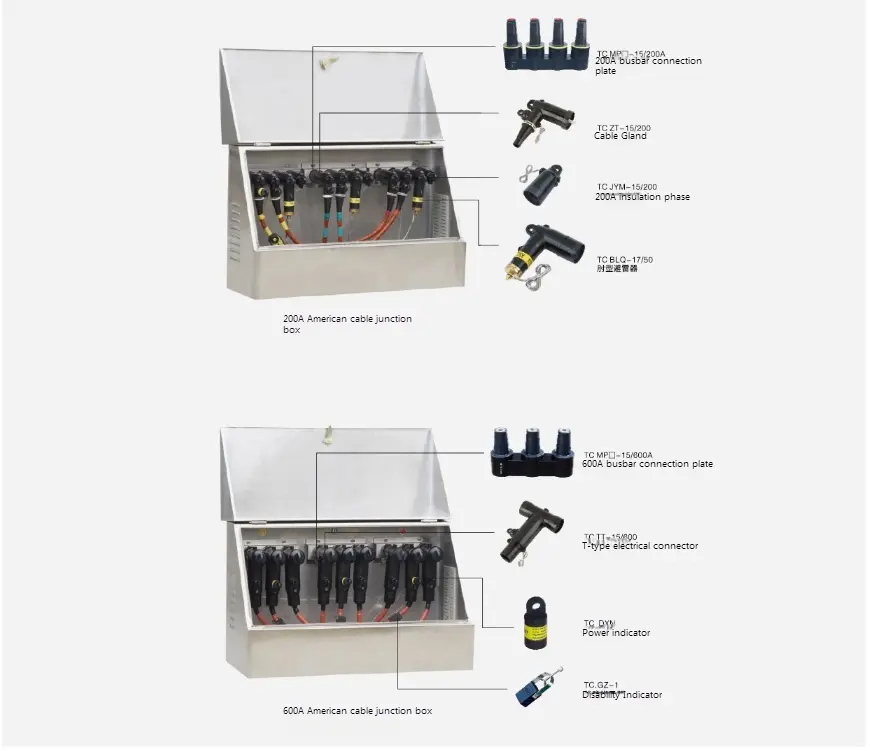

● Példadiagram
