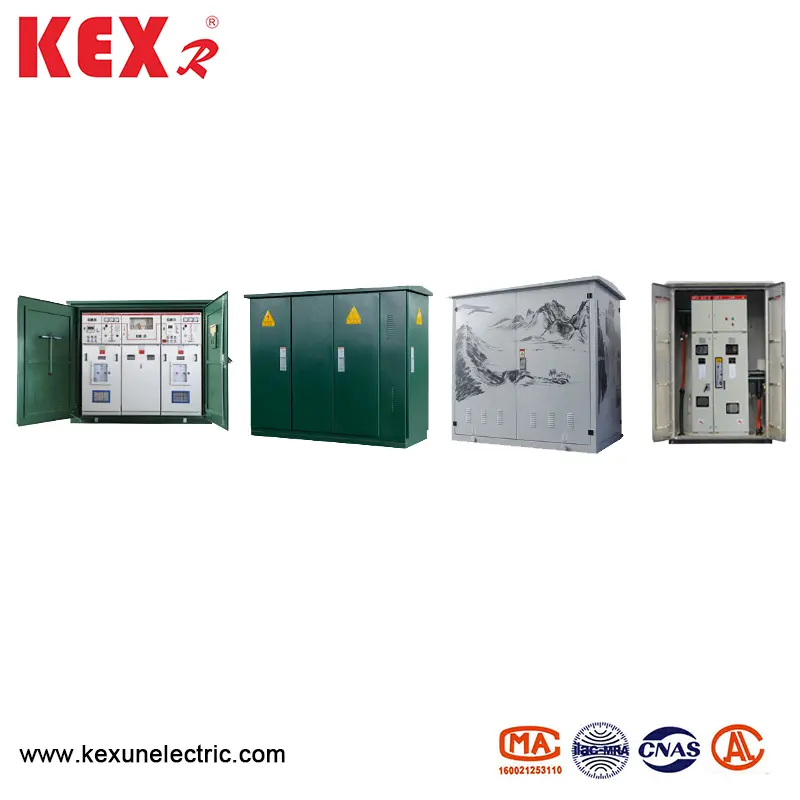

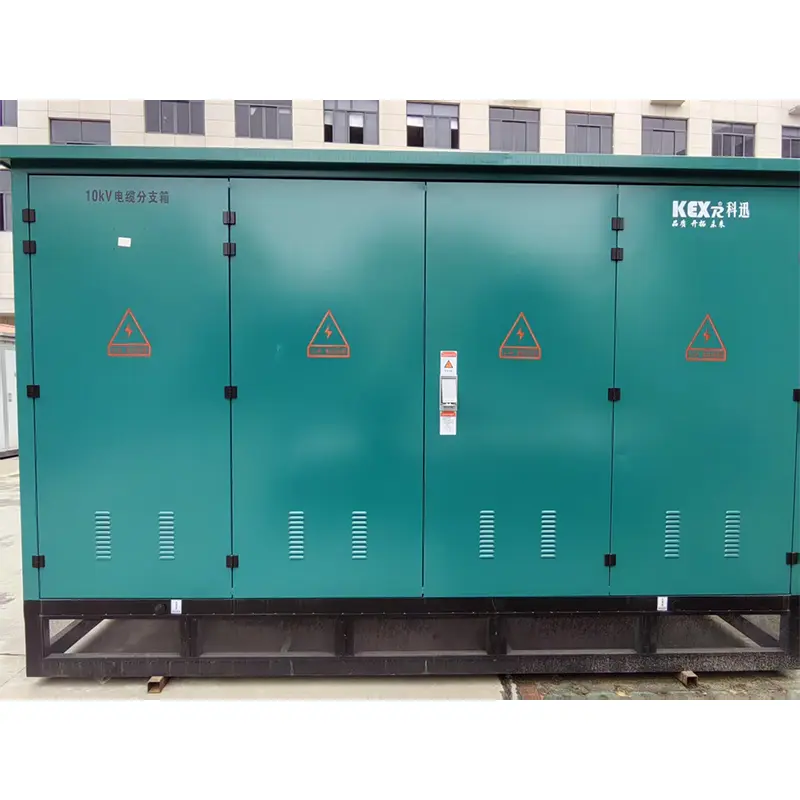

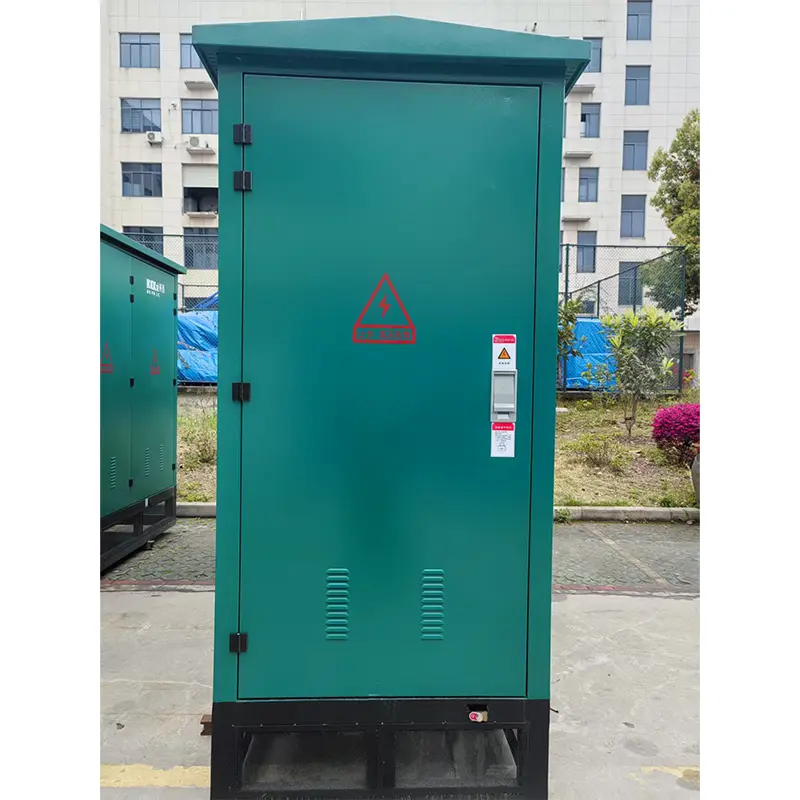

Terheléskapcsoló kábel ág doboz

● Termék áttekintése

A DFW terheléskapcsoló kábel ágdobozát három állomású SF6 terheléskapcsolóval szereljük össze, a bal és a jobb bejövő és a kimenő vonalak ötletes elválasztásával, a minimális szerkezeti kialakítással és a legerősebb kábelkonfigurációs funkcióval, akár 8 bejövő és kimenő vonallal. Az ágdoboz nemcsak megtartja a hagyományos csapdoboz előnyeit, hanem a Ring Network kabinetének néhány előnye is, tehát ideális berendezés a városi hálózati rekonstrukcióhoz. Kis méretű, karbantartásmentes, jó műszaki gazdaság, nagy megbízhatóság, egyszerű telepítés és kényelmes felhasználás. Az SF6 terheléskapcsolóval rendelkező kábel ágdobozt abban a tekintetben jellemzik, hogy a dobozban három rekesz van, amelyek közül az egyik le van zárva, és a lezárt rekeszet mikrokezelésű kén-hexafluorid-gázzal töltik meg, amelyben egynél több terheléscsoport van kikapcsolva. A terheléskapcsoló működési mechanizmusa a működési meghajtó rekeszben található, és a kábelbemutatóban vannak kábeloszlopok és kábelcsatlakozók, és a kábelcsatlakozók a rakománykapcsolóval vannak csatlakoztatva. A terheléskapcsoló zárt rekeszében lévő terhelési kapcsolók a forgóasztal dinamikus és statikus érintkezési típusú terheléskapcsolók, és az egyes rakománykapcsolók forgó tengelyét egy szimmetrikus ágazatra rögzítik a tengely körül, három réteggel. A kábelbázis kábeleit három fázisba csoportosítják, és az egyes csoportok három kábelcsatlakozóját párhuzamosan és ferdén lefelé osztják. Mindegyik kábelcsatlakozót függőlegesen csatlakoztatják a kábelhalom vezetékéhez, és a három kábelhalomvonal párhuzamos. A zárt rekesznek van nyomáscsökkentő csővezetéke.

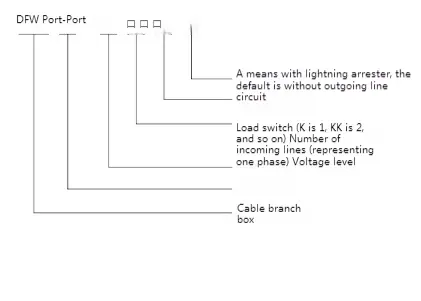

● A modell jelentése

● Műszaki paraméter

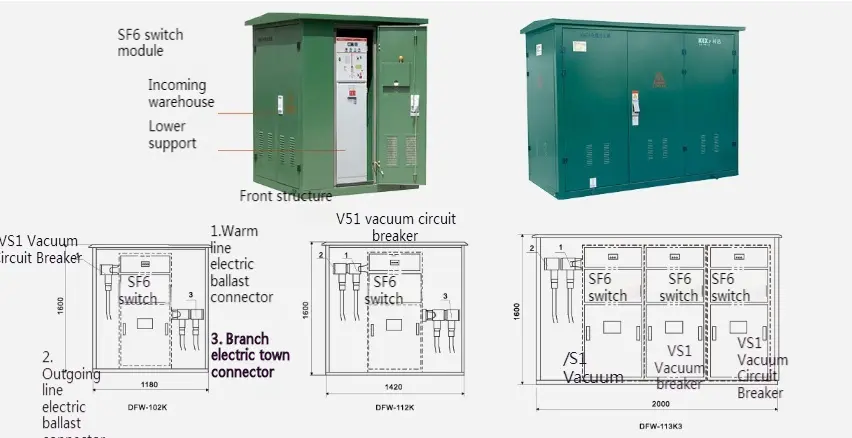

● Vázlatdiagram

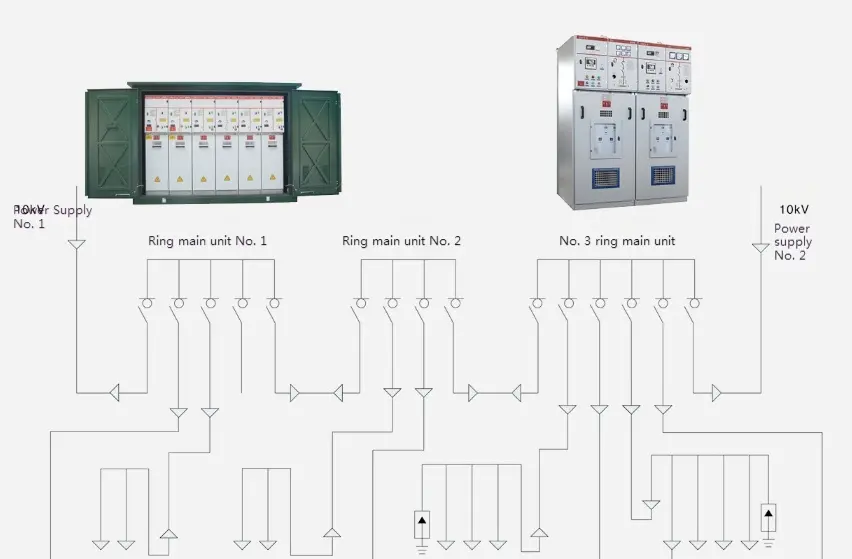

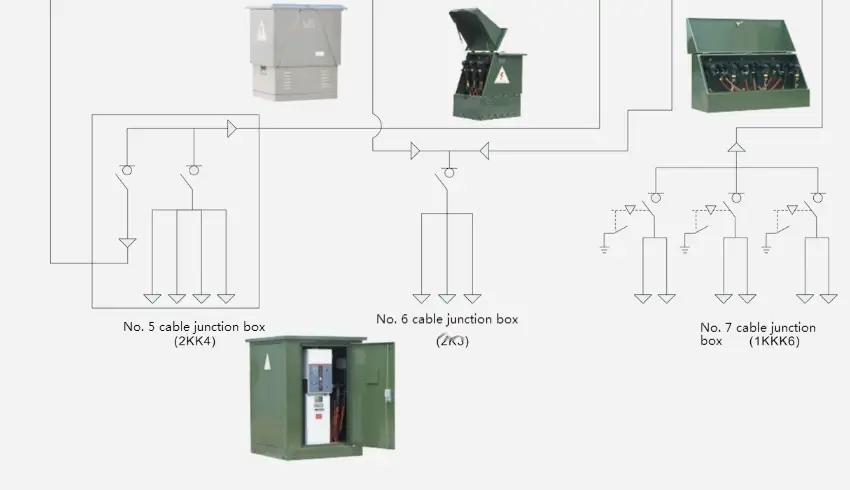

● Tipikus kábelezési séma diagram

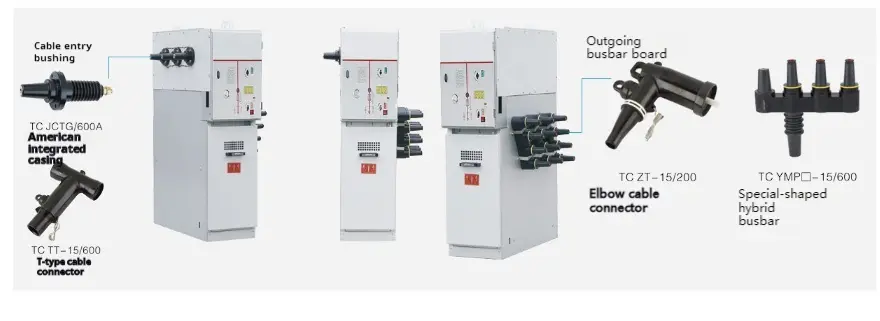

● SF6 terheléskapcsolóval ellátott kábel ágdoboz vázlatos diagramja

● Betöltési kapcsoló kábel ágdoboz vákuumterhelés kapcsolóval (vákuum -megszakító)

A háztartási, kiváló minőségű vákuumterhelési kapcsoló szerelvényt fogadja el, ügyesen választja el a bal és a jobb bejövő és a kimenő vonalakat, a legkisebb szerkezeti kialakítást, a legerősebb kábelkonfigurációs funkciót, valamint a bejövő és a kimenő vonalak elérhet 8 csatornát. Az ágdoboz nemcsak megtartja a hagyományos csapdoboz előnyeit, hanem a Ring Network kabinetének néhány előnye is, tehát ideális berendezés a városi hálózati rekonstrukcióhoz. Kis méretű, karbantartásmentes, jó műszaki gazdaság, nagy megbízhatóság, egyszerű telepítés és kényelmes felhasználás. A vákuumterhelési kapcsolóval (vákuum -megszakító) kábel ágdobozt jellemzik, mivel a dobozban három rekesz van, amelyek közül az egyik lezárt, és a rakománykapcsoló üzemeltetési mechanizmusa közvetlenül az ágdoboz elején helyezkedik el, amely megvalósíthatja a kézi vagy az elektromos működést. A kábelbemutatóban kábel tét és kábelcsatlakozók vannak, és a kábelcsatlakozók csatlakoznak a terheléskapcsolóhoz. A kábelrekeszek biztosítékokkal védhetők, ha a tervezési séma megköveteli, és a tervezési séma diverzifikált, ami megvalósíthatja a telemetria, a távirányító és a távoli kommunikáció funkcióit.

◆ Műszaki paraméter

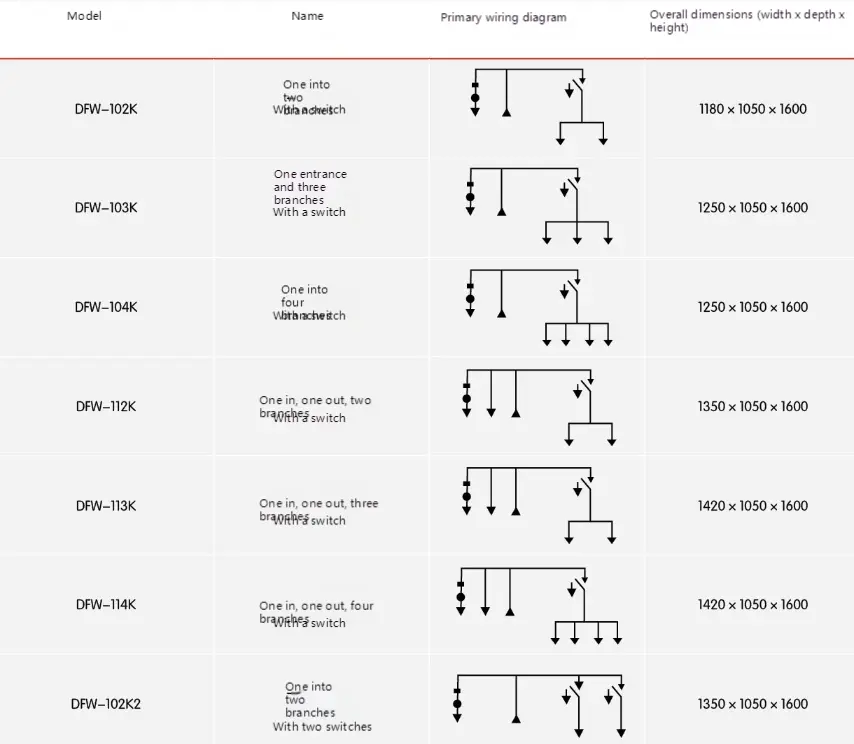

● Tipikus elsődleges rendszerdiagram
