SF6 gyűrűs főegység szekrény

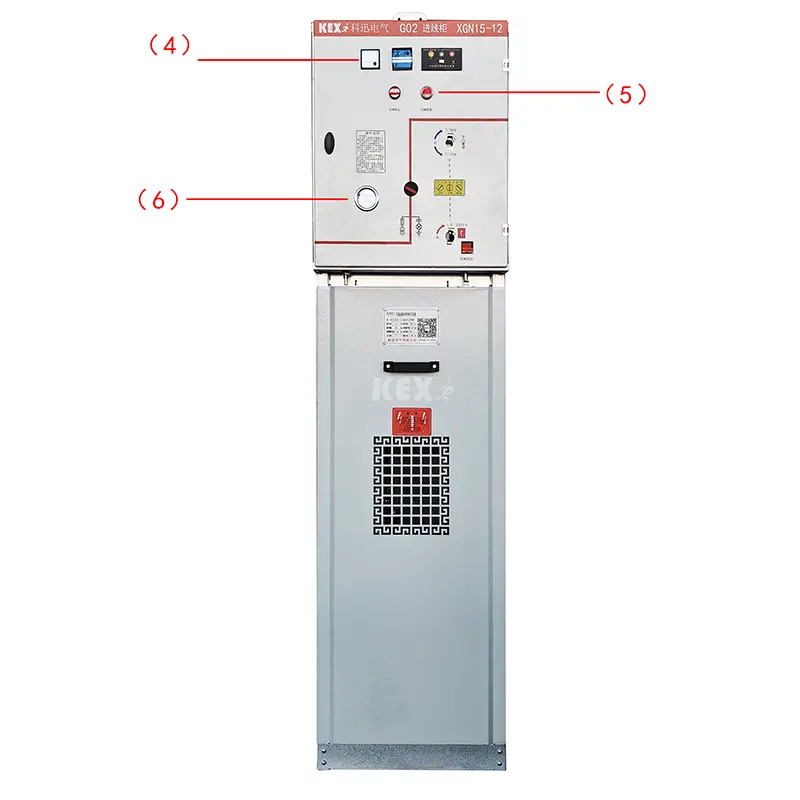

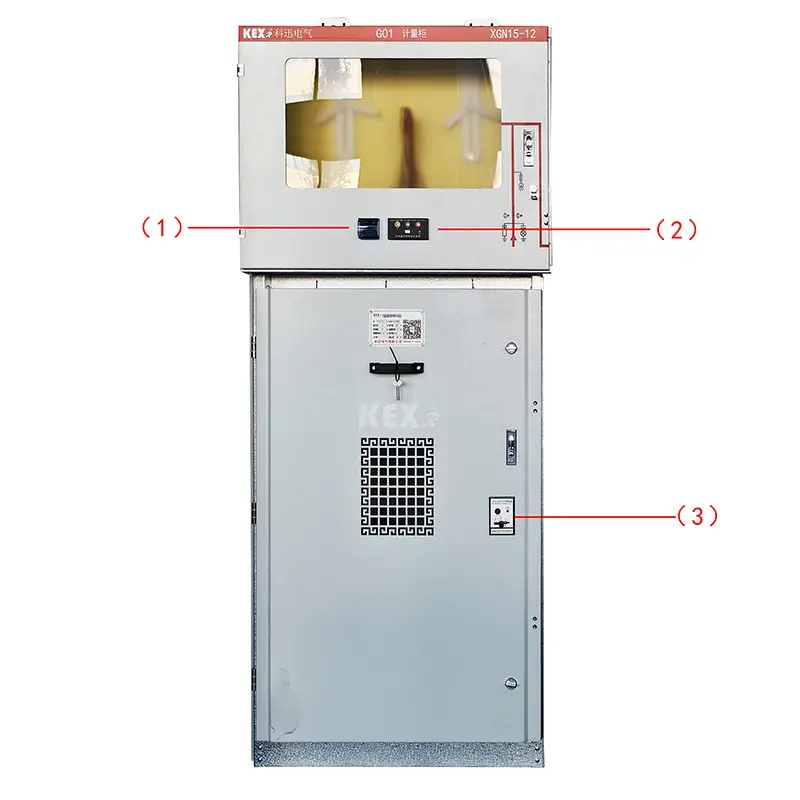

●Alkatrészek

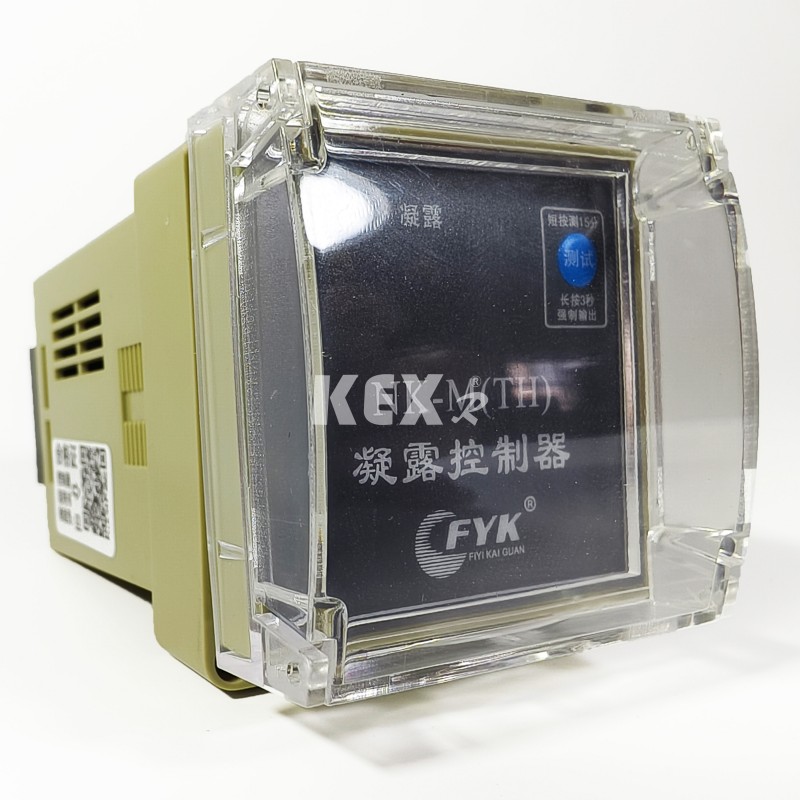

1. .Kondenzációs szabályozó

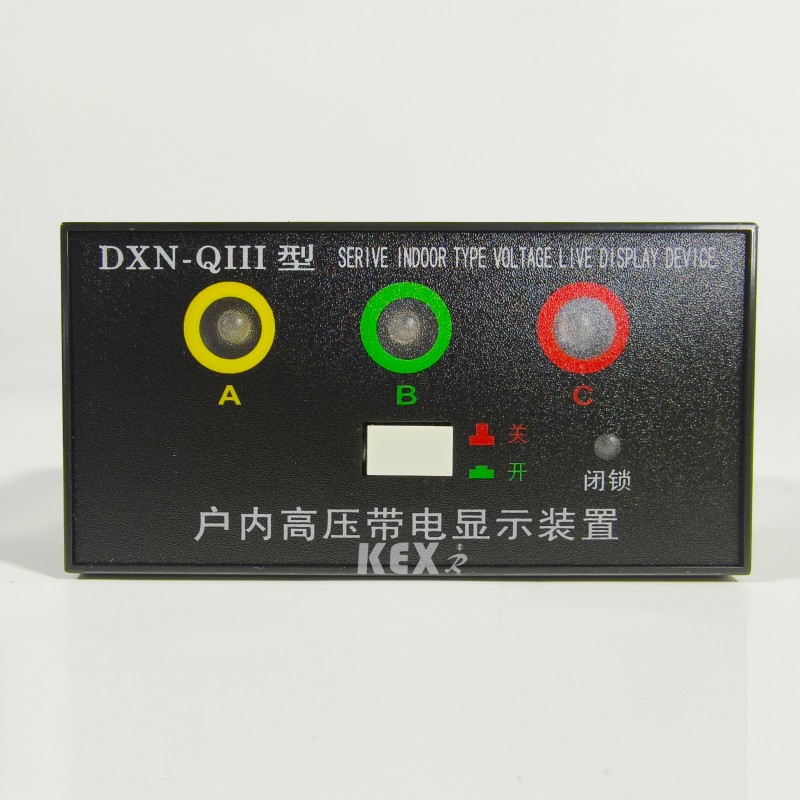

2.Töltött kijelző

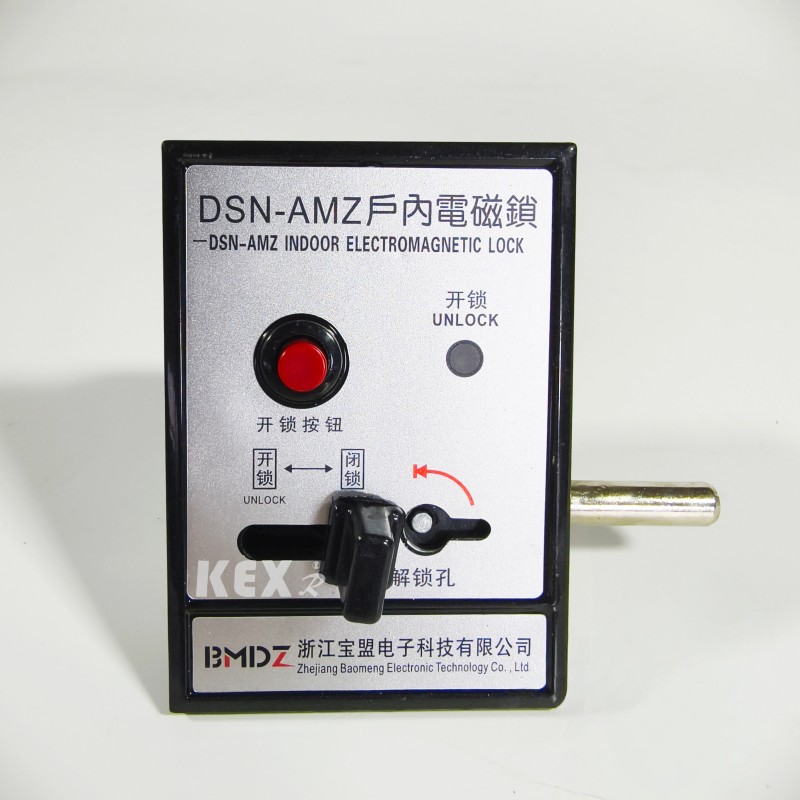

3.Belső elektromágneses zár

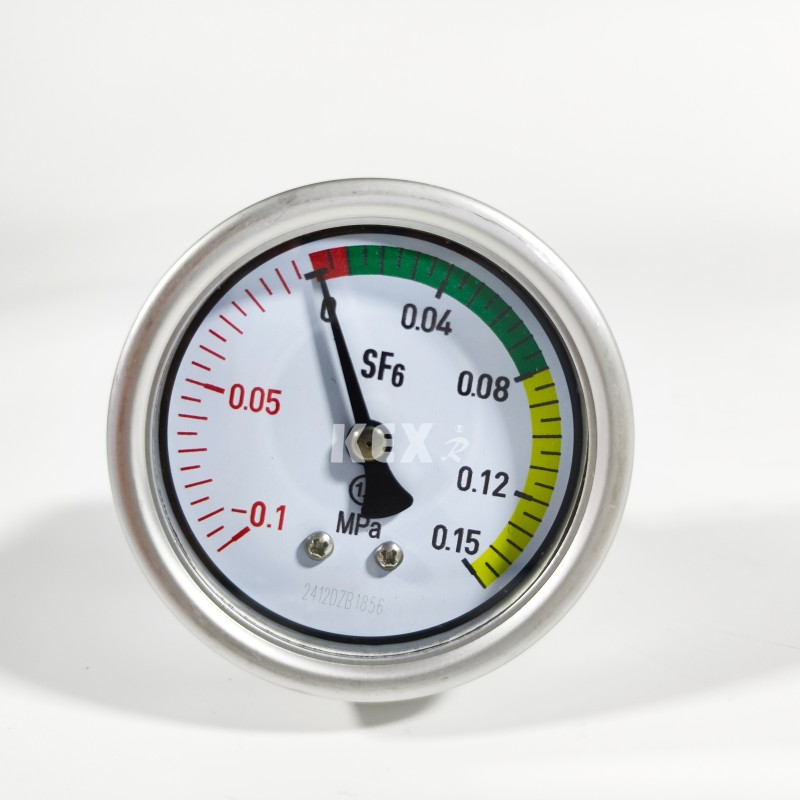

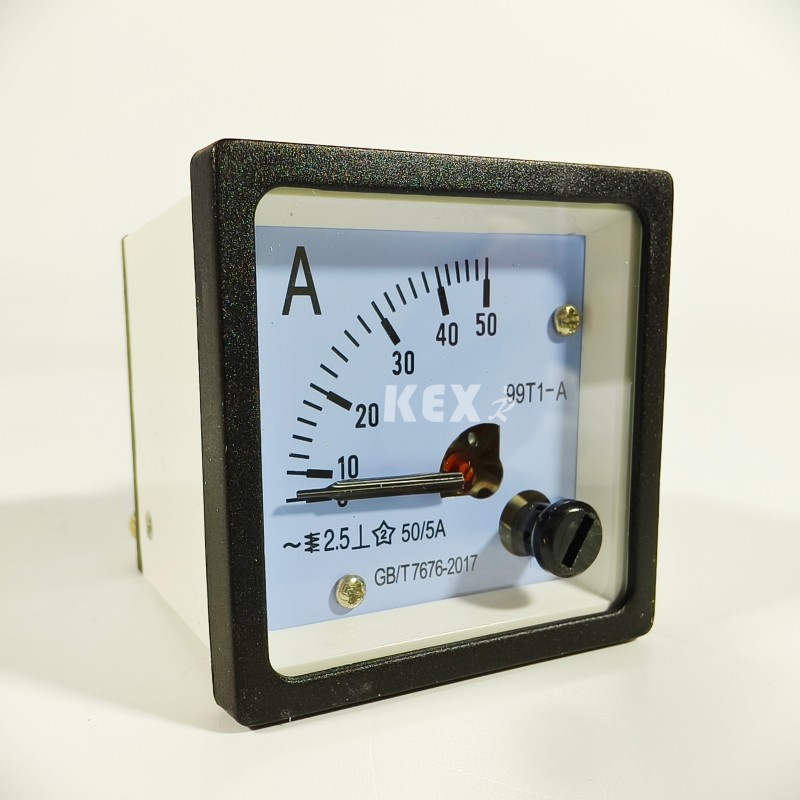

4. Ampermérő

6.Barométer

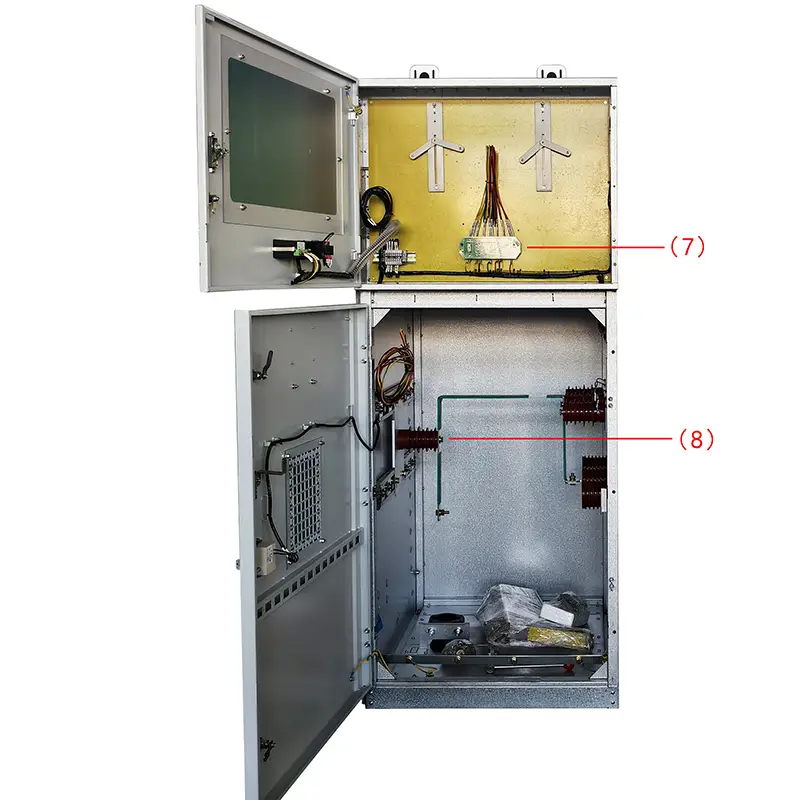

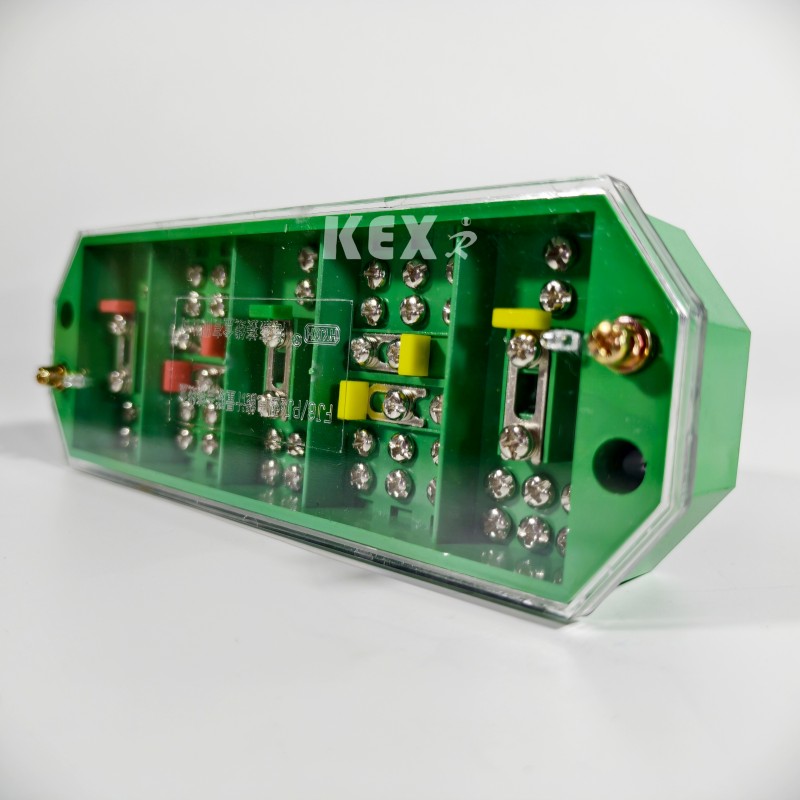

7. 3 fázisú 3 vezetékes elektromos csatlakozó

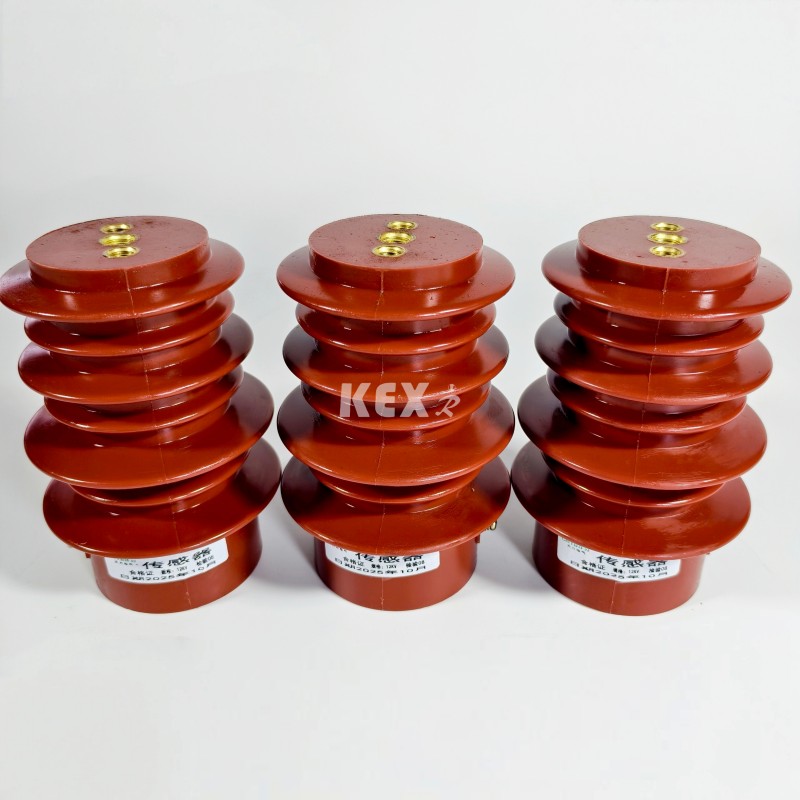

8.Adó

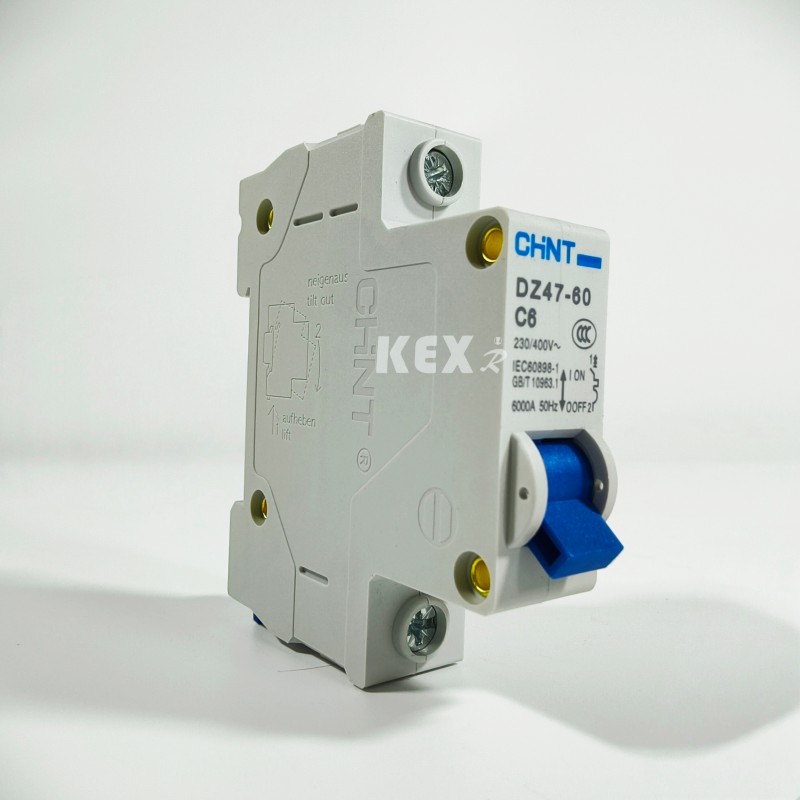

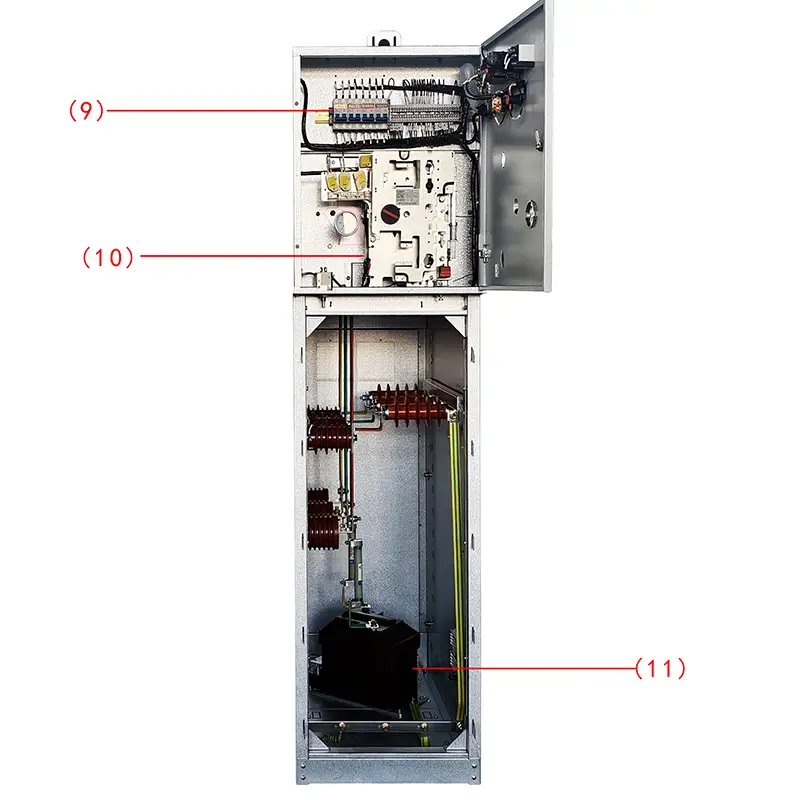

9. Mcb

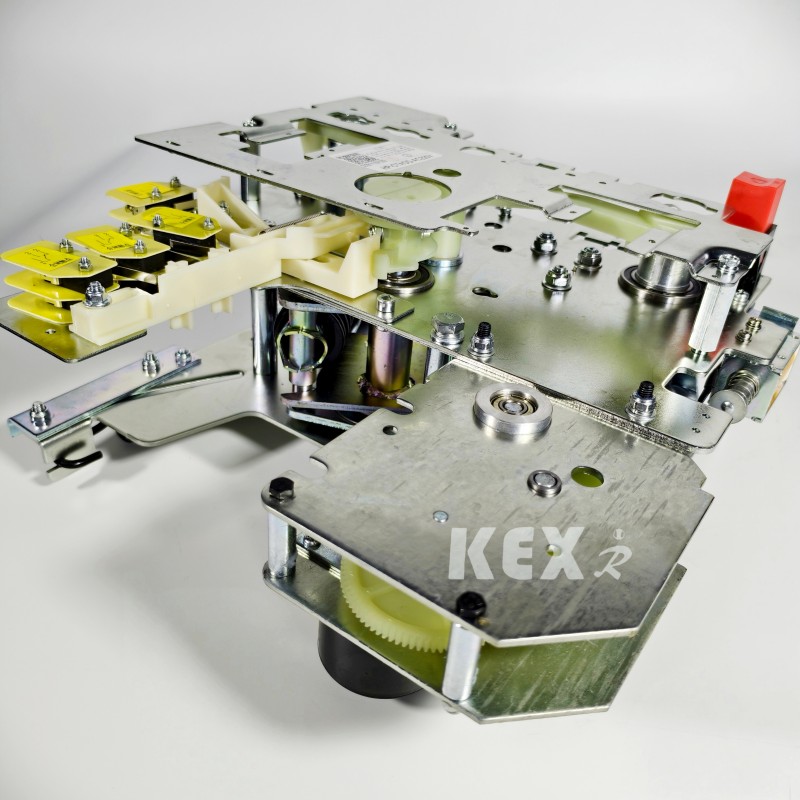

10. Működési mechanizmus

11.VT

● Feltételek használata

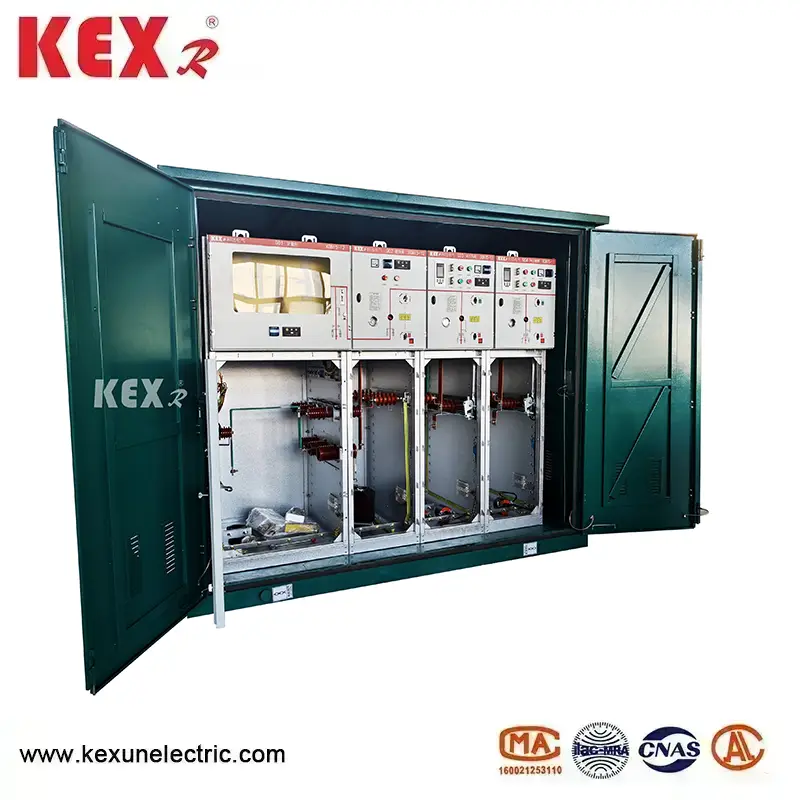

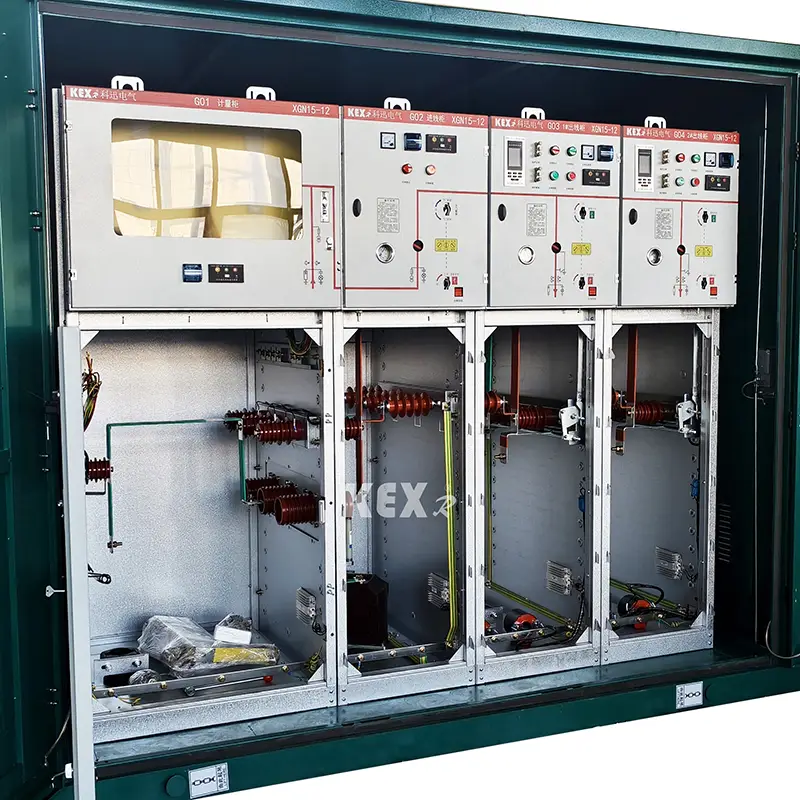

Az XGN15-12 típusú moduláris SF6 gyűrűs főegységszekrény a kompakt és bővíthető fémházas kapcsolóberendezések új generációja, kén-hexafluorid kapcsolóval, mint főkapcsolóval és légszigeteléssel az egész szekrényhez. Jellemzői az egyszerű szerkezet, a rugalmas működés, a megbízható reteszelés és a kényelmes telepítés, és kielégítő műszaki megoldásokat tud nyújtani különféle alkalmazásokhoz és különböző felhasználói igényekhez. Érzékelési technológiát és a legújabb védőrelét, valamint fejlett műszaki teljesítményt és könnyű és rugalmas összeszerelési sémát alkalmaz, amely teljes mértékben megfelel a piac változó igényeinek.

Az XGN15-12 SF6 gyűrűs főegységszekrény főkapcsolói FLN36 és FLN48, az SF6 terheléskapcsolók és az ABB eredeti SFG, valamint az ABB eredeti VD4/S, HD4/S megszakítói és VS1 megszakítói is felszerelhetők a felhasználók igényei szerint.

● Munkakörnyezet

◆ Magasság ≤1000 m

◆Környezeti hőmérséklet -25 ~ 40 ℃

◆Az átlagos napi relatív páratartalom nem haladja meg a 95%-ot; Az átlagos havi relatív páratartalom nem haladja meg a 90%-ot;

◆ Szeizmikus kapacitás: 8 fok;

◆ Nincs heves vibráció és ütés, valamint tűz-, vegyi korrózió- és robbanásveszélyes helyek.

● Szabványok

Az XGN15-12 moduláris SF6 gyűrűs főegységszekrény megfelel az alábbi szabványoknak

IEC298 ·IEC265 ·IECL29 ·IEC694 ·IEC420 ·IEC56 ·IEC529 ·IEC932 ·GB3804 ·GB3906 ·GB11022

● Az XGN15-12 típusú moduláris SF6 gyűrűs főegységszekrény műszaki paramétertáblázata

● Az XGN15-12 típusú moduláris SF6 gyűrűs főegységszekrény felépítése

◆ Gyűjtősín helyiség: terheléskapcsoló

A kapcsolóhelyiségbe háromállásos terheléskapcsoló kerül beépítésre. A terheléskapcsoló héja epoxigyantából készült és kén-hexafluoriddal (SF6 ) van töltve. A gáz szigetelő közeg, az S6F a kapcsolóhelyiségbe az ügyfél igényei szerint beépíthető. Gázsűrűségmérő vagy gázsűrűségmérő riasztóérintkezővel.

◆Kábelszoba: működtető mechanizmus, reteszelő mechanizmus és alacsony feszültségű vezérlőterem.

A terhelő kapcsolószekrényben bőséges kábelhelyiség található, amelyet elsősorban kábelcsatlakozásra használnak, így egyszerű árnyékolatlan kábelfejekkel egy- vagy háromerű kábelek csatlakoztathatók, ugyanakkor villámhárító, áramváltó, alsó földelő kapcsoló és egyéb elemek is bőséges helyre telepíthetők. A szekrényajtó a szabványos kialakítás szerint megfigyelő ablakkal és biztonsági reteszeléssel rendelkezik, a kábelszoba alsó lemeze tömítőfedéllel és megfelelő méretű tartókerettel ellátott kábelbilinccsel van ellátva. A kábelhelyiség alsó lemeze és bejárati ajtókerete eltávolítható a kábelszerelés megkönnyítése érdekében.

◆ Gyúró mechanizmus, reteszelő mechanizmus és alacsony nyomású vezérlőterem

A reteszeléssel ellátott kisfeszültségű kamra egyben a vezérlőpanel szerepét is betölti. A kisfeszültségű kamra rugós működtető mechanizmussal, helyzetjelzővel, mechanikus reteszeléssel és eszközzel van felszerelve, valamint felszerelhető segédérintkezőkkel, kioldótekerccsel, vészkioldó mechanizmussal, kapacitív élő kijelzővel, kulcsos zárral és elektromos működtető eszközzel. Ugyanakkor a kisfeszültségű kamrában lévő teret vezérlőáramkörrel, mérőműszerrel és védőrelével is fel lehet szerelni. A 750 mm széles szekrény két egyforma kisfeszültségű kamrával rendelkezik, melyek több kiegészítővel is felszerelhetők. A teljes XGN15 kapcsolószekrény két részre osztható, a szekrény felső része buszhelyiséget, terheléskapcsolót, kezelőszervet és alacsony feszültségű helyiséget foglal magában, amely el van választva az alsó kábeltértől. Így a felső egységbe szerelt berendezés biztonságosan és kényelmesen átjavítható, átalakítható, és a teljes felső egység cserélhető.

◆ Gyűjtősín helyiség

A gyűjtősín helyiség a szekrény felső részében van elrendezve. A buszteremben a főbuszok össze vannak kötve, és a teljes kapcsolóberendezéssoron keresztül futnak.

● Az XGN15-12 típusú moduláris SF6 gyűrűs főegységszekrény alapelemei

▶Az FLN36 típusú SF6 terheléskapcsolót külföldi technológia bevezetésével és a hazai energiarendszer követelményei szerint a vállalat számára fejlesztették ki és gyártják, három üzemállapota van: zárás, nyitás és földelés

▶A terheléskapcsoló dinamikus és statikus érintkezői a megerősített szerkezetű présöntvény epoxigyanta héjban helyezkednek el, ívoltó közegként SF6 gázt használnak, a légnyomás 14 bar. Mindegyik terheléskapcsoló tömített és karbantartást nem igényel, a barométer külön választható. A terheléskapcsoló beépítési módja egy acél válaszfal elhelyezése a kábeltér és a busztér között, és vízszintes elhelyezése, hogy megfeleljen a legszigorúbb üzemeltetési és karbantartási biztonsági követelményeknek. Ha belül ívképződés lép fel, akkor a terheléskapcsoló burkolatának hátulján van egy szerkezeti gyenge pont, amely elmosódik, majd a szekrényen lévő ívkiürítő szelep lemosódik, hogy a túlnyomásos légáramot a szekrényen kívülre irányítsa.

▶Az SF6 terheléskapcsolónak két működési mechanizmusa van: egyrugós működtető mechanizmus (K-típus) és duplarugós működtetőmechanizmus (A-típus), az elektromos mechanizmus a fenti két típusú működtetőmechanizmushoz hozzáadható a távvezérlés megvalósításához.

● Választási sémák

□ 1. példa

◆Szabványos konfiguráció és jellemzők

▶630A busz

▶Teherkapcsoló: FLN36-12D/T630-20

▶Háromállásos terheléskapcsoló (zárás, leválasztás, földelés) vagy kétállásos kapcsoló (zárás, leválasztás)

▶A kapcsoló működési végére vizuális ablakok vannak felszerelve.

▶A főkapcsolót és a földelőkapcsolót két külön kezelőnyílás működteti, és egymás önreteszelődnek.

▶A terheléskapcsoló és a földelő kapcsoló helyzetének jelzése

▶Kapcsolóház kapacitív feszültségjelzővel

▶SF6 gáznyomásmérő sűrűségrelével

▶A földelőkapcsoló reteszelődik a kábeltér előlapjával

◆ Opcionális konfiguráció és szolgáltatások

▶Fenntartott buszhosszabbítás

▶Teher kapcsolású motor: AC220V/110V DC220V/110V/48V

▶ Rövidzárlat és földelési hiba jelző

▶ Villámvédelmi eszköz (elosztó típus, erőmű típusa, kioldó típus)

▶ CT és mérő mérése

▶ PT feszültségtranszformátor az üzemi tápellátáshoz

▶AC110V/220V bemeneti vezeték élő földelési zárása (földelőkapcsoló és a zárt földelészár alsó kapuja, ha az alsó kábel feszültség alatt van)

▶Segédérintkező: Főkapcsoló 4NO+4NC Földelőkapcsoló 2NO+2NC

□ 2. példa

◆ Szabványos konfiguráció és jellemzők ·

▶630A fősín

▶Teherkapcsoló: FLN36-12D/T100-50

▶Háromállásos terheléskapcsoló (zárás, leválasztás és földelés)

▶Háromállásos terheléskapcsoló, biztosítékfej és biztosítékvég földelő kapcsoló

▶Mechanikus összeköttetéshez

▶A biztosíték kioldásának jelzése és a távoli jelátvitel

▶A kapcsoló működtető végén egy vizuális ablak van felszerelve.

▶A főkapcsolót és a földelőkapcsolót két külön kezelőnyílás működteti, és egymás önreteszelődnek.

▶A terheléskapcsoló és a földelő kapcsoló helyzetének jelzése

▶Kapcsolóház kapacitív feszültségjelzővel

▶SF6 gáznyomásmérő sűrűségrelével

▶A földelőkapcsoló reteszelődik a kábeltér előlapjával

◆ Opcionális konfiguráció és szolgáltatások

▶Fenntartott buszhosszabbítás

▶Teher kapcsolású motor: AC220V/110V DC220V/110V/48V

▶ Rövidzárlatos és földelt hibajelző

▶ CT és mérő mérése

▶ AC220V feszültségkimaradás

▶Túláram-szakaszoló: GL25/5

▶Segédérintkezők: főkapcsoló 4NO+4NC földelőkapcsoló 2NO+NC

▶ Kioldó tekercs: AC220V/110V DC220V/110V/48V

▶ Biztosíték Biztosíték (hibajelzés): 1 NEM

▶Nyomásmérő jelzéssel: 1NO

□ 3. példa

Elsődleges programszám D07

◆Szabványos konfiguráció és jellemzők

▶Két LZZBJ9 áramváltó

▶Két JDZ feszültségtranszformátor

▶Védje meg a PT biztosítékot

▶A kábeltér előlapjának reteszelése

◆Opcionális konfiguráció és funkciók

▶ AVoltmérő kapcsolóval

▶Ampermérő kapcsolóval

▶3 CT, 3 PT

▶Kapacitív feszültségjelző, amely a feszültség alatt álló kapcsolószekrényt jelzi

▶Wattóra mérő

▶Negatív kontroll
