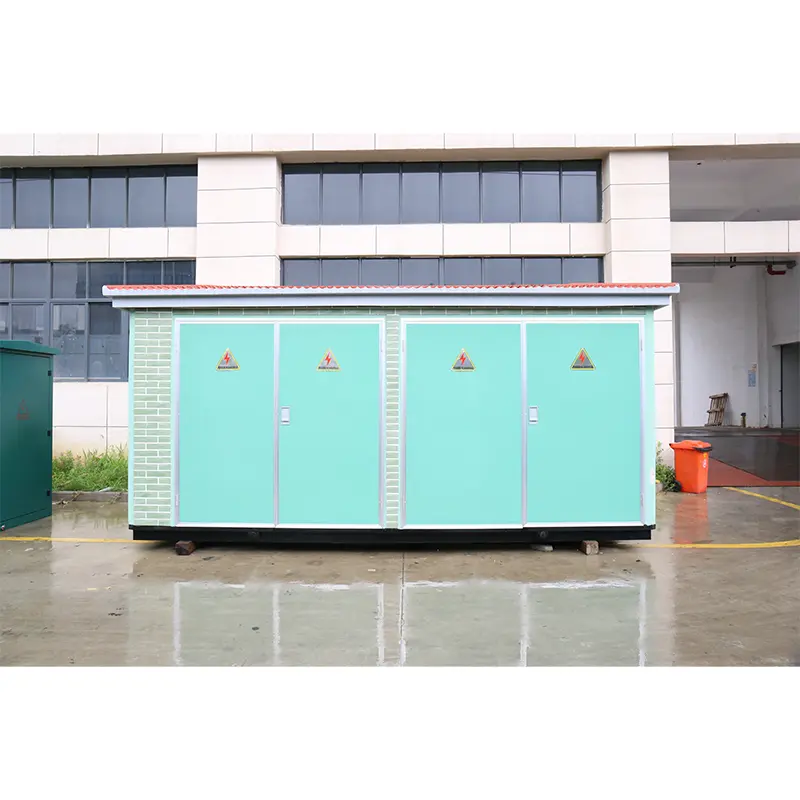

Másodlagos elosztó kapcsolóberendezés

● A KXRM6-12 típusú másodlagos elosztó kapcsoló alkalmazási kör alkalmazása

A KXRM6-12 másodlagos elosztó kapcsolóberendezés egy teljesen lezárt rendszer, és minden élő alkatrészét és kapcsolót rozsdamentes acél héjba zárják. A teljes kapcsolóeszközt nem befolyásolja a külső környezeti feltételek, ezáltal biztosítva a működési megbízhatóságot és a személyes biztonságot, és a karbantartásmentes megvalósítást. A kibővíthető busz kiválasztásával minden kombináció megvalósítható a teljes modularitás elérése érdekében. A buszbiztonsági szigetelés és az árnyékolás bővítése biztosítja a nagy megbízhatóságot és a biztonságot. A KXRM6-12 felfújható gyűrűs hálózati szekrény TV-alapú automatizálási megoldást is biztosíthat, az intelligens váltás fogalmát képezheti, és minimalizálhatja a helyszíni telepítés és hibakeresési munkaterhelést. A KXRM6-12 felfújható gyűrűs hálózati szekrényt nem expandált szabványos konfigurációra és kibővíthető szabványos konfigurációra osztják. A teljes modul és a Half modul kombinációja, valamint a saját bővíthetősége miatt rendkívül különleges rugalmassággal rendelkezik. A KXRM6-12 típusú másodlagos eloszlású kapcsológép végrehajtja a GB szabványt. A beltéri működés tervezési élettartama (20 ℃) ​​több mint 30 év.

● Moduláris kialakítás

A KXRM6-12 típusú másodlagos disztribúciós kapcsolóberendezés elfogadja a moduláris tervezési sémát, és az alapmodul egysége a terheléskapcsoló modul, a kombinált elektromos készülék modul és más speciális funkcionális modulok. Ezeknek a moduloknak a kombinációja közös dobozszerkezetet képez. A kombinált modulban bármely funkció nagyjából megegyezik az alapmodul belső struktúrájával.

● Fő jellemzők

Az SF6 gázt a KXRM6-12 típusú másodlagos eloszlású kapcsolóberendezésben ív oltó- és szigetelő közegként használják.

A kapcsoló szekrény teljesen lezárt és szigetelt; A buszrudak, a kapcsolók és az élő alkatrészek teljesen rozsdamentes acél héjba vannak zárva.

Az üreget 1,4 hordó SF6 gázzal töltik meg, és a védelmi szint eléri a P67-et: A teljes kapcsolót teljesen nem érinti a külső környezeti feltételek, még szélsőséges esetekben, például rövid távú víz merítésben.

A kapcsoló normálisan működik, és a termék élettartamra karbantartásmentes. A kapcsolószekrénynek tökéletes "öt-megelőző" reteszelő készüléke van, amely teljes mértékben kiküszöböli a személyzet és a berendezések működési meghibásodását, amelyet az emberi félrevezetés okozhat.

Az összes kapcsolószekrény megbízható, biztonságos nyomáscsökkentő csatornával rendelkezik, amelyek szélsőséges esetekben is biztosíthatják a szolgáltatók személyes biztonságát.

A SwitchGear két típusra oszlik: rögzített egység kombináció és kibővíthető egység kombináció. A kapcsolóberendezések általában belépnek és kilépnek elölről, és a különböző telepítési pozíciók szerint meghosszabbíthatók vagy oldalról is kiterjeszthetők.

A szekrény mérete kényelmesen telepíthető, és alkalmas lehet szűk hely és rossz környezeti feltételekkel rendelkező helyekre. A kapcsolószekrény elektromos, távirányító és megfigyelő eszközökkel felszerelhető a felhasználók különböző igényei szerint.

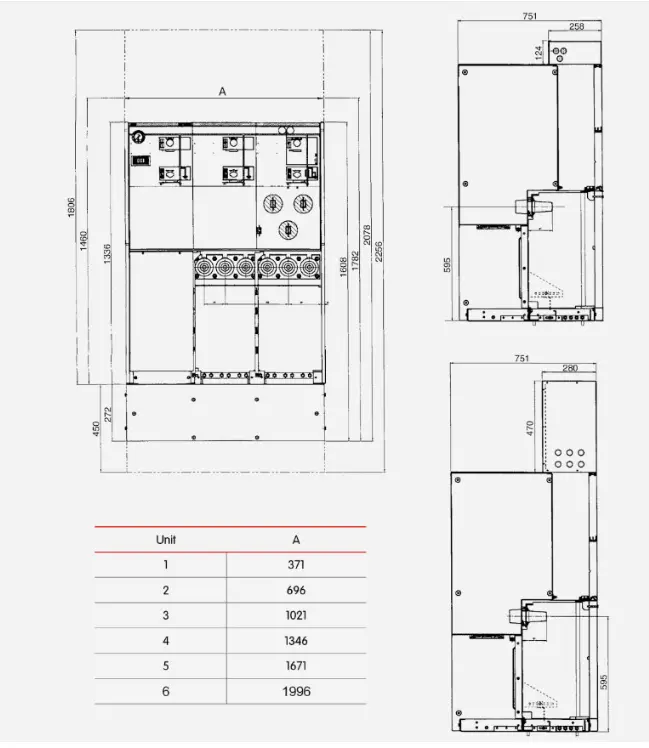

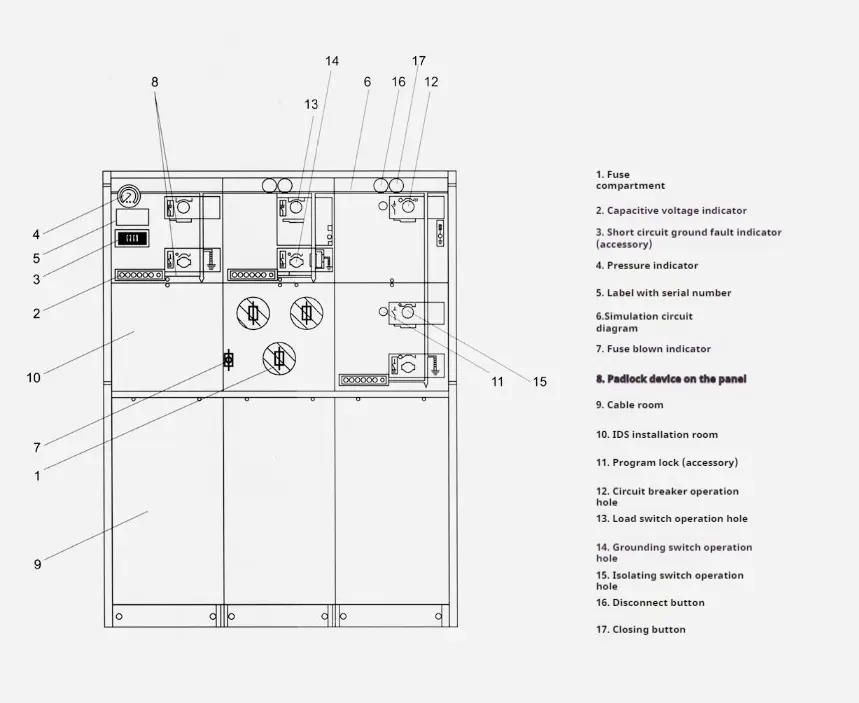

● A KXRM6-12 másodlagos elosztó kapcsolószerkezet szerkezeti diagramja
