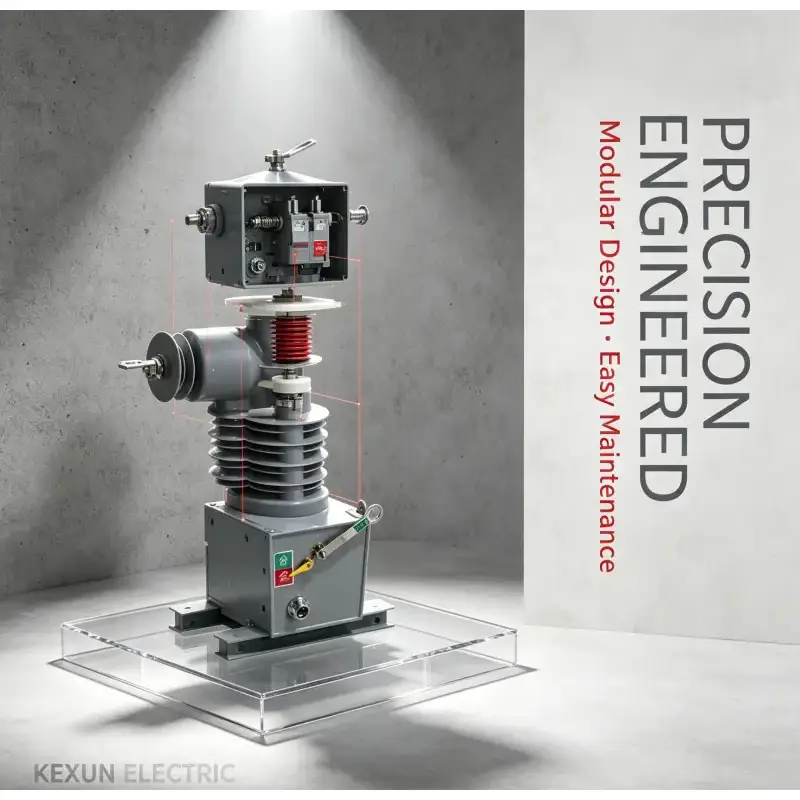

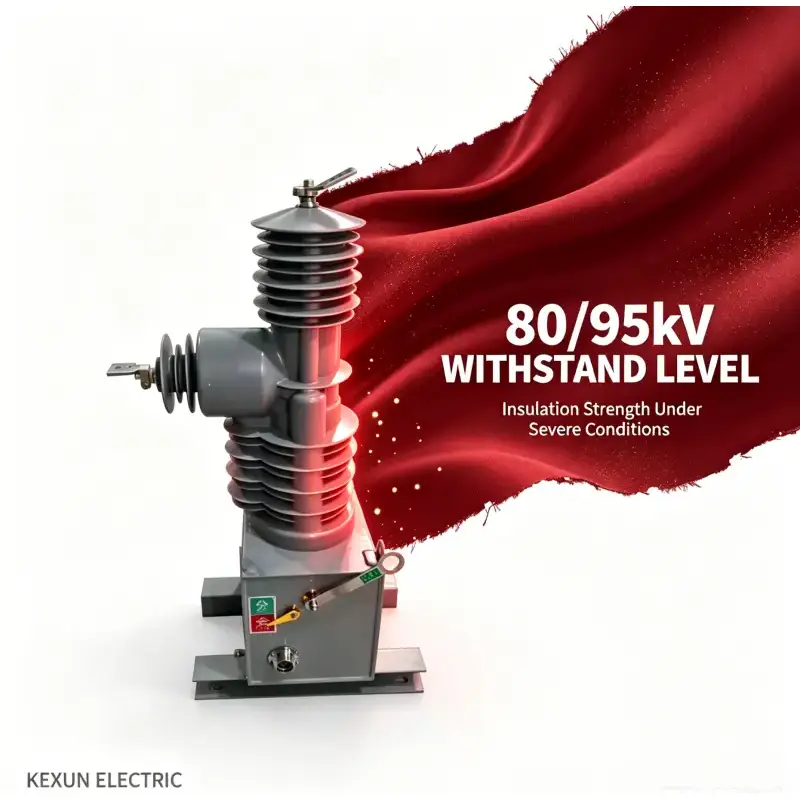

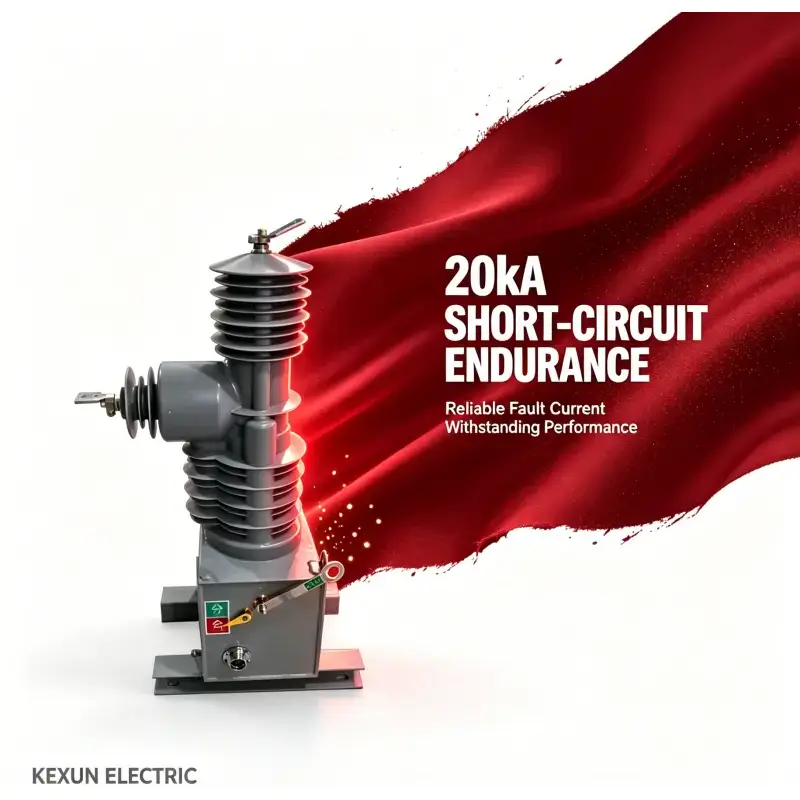

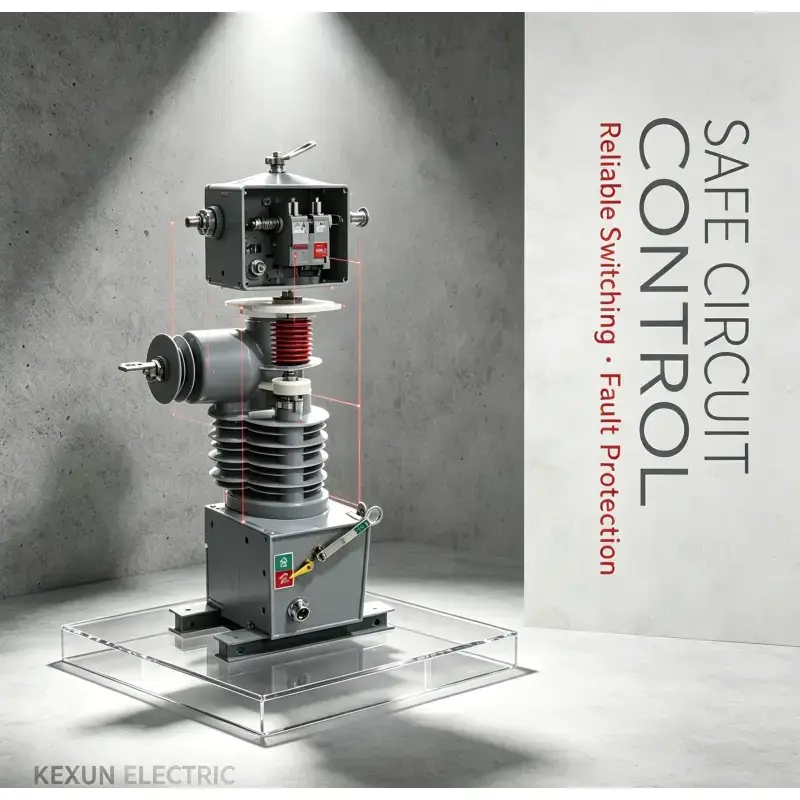

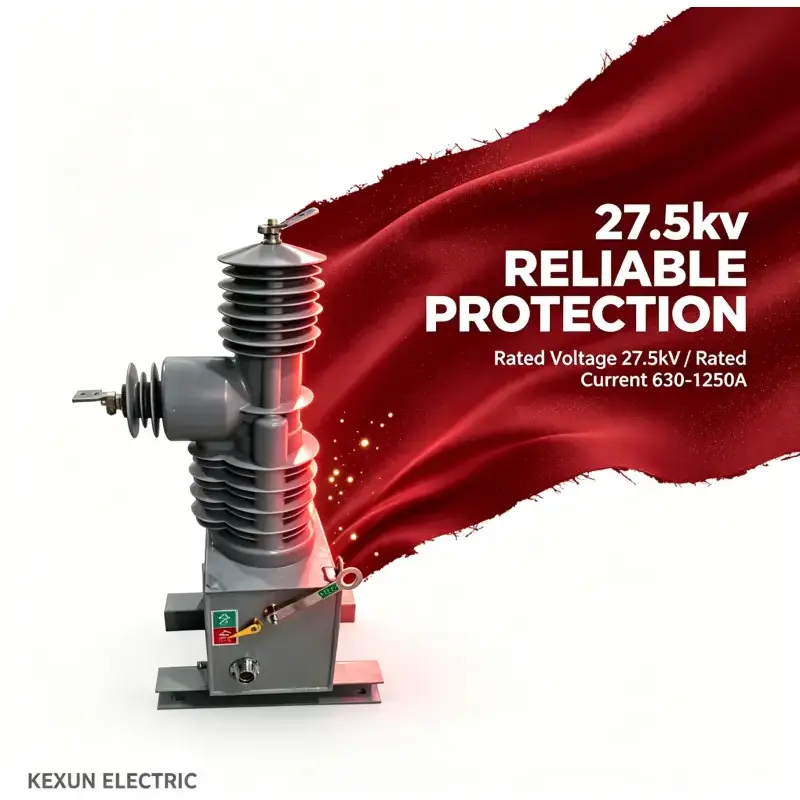

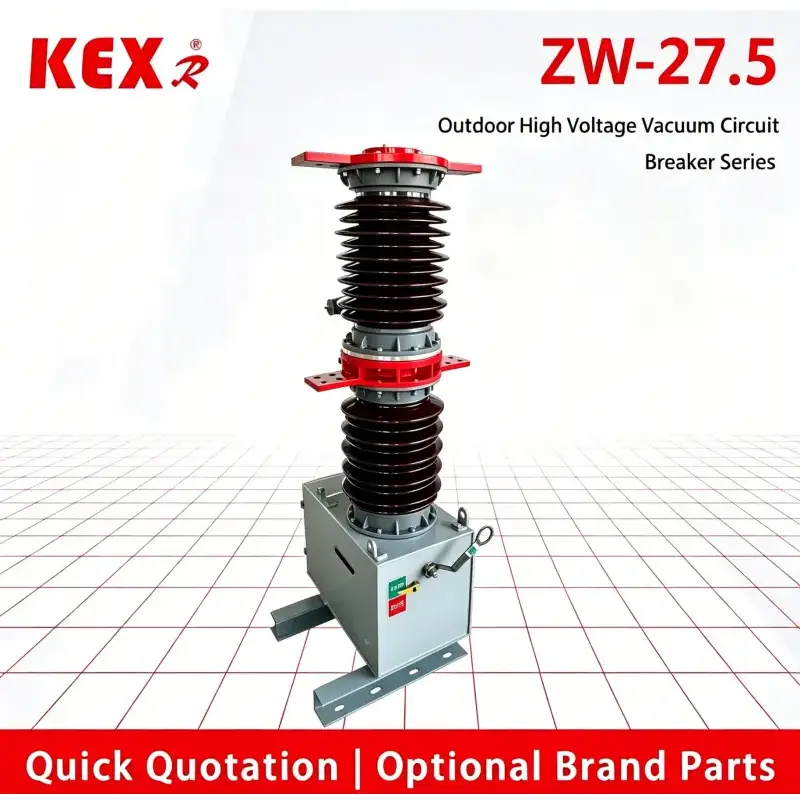

Kültéri nagyfeszültségű Vcb

A termék jellemzői

Rendkívül magas megbízhatóság

Teljesen karbantartásmentes a teljes élettartam alatt.

Magas mechanikai és elektromos élettartam.

Kis méret, könnyű súly és egyszerű telepítés

 Szabványos relévédelemmel és gyors automatikus visszazárással.

 ZW7-27.5 típusú kültéri nagyfeszültségű vcb feltételek használata

¨ Hőmérséklet: -30℃～60℃；

¨ Magasság: kevesebb, mint 2000 m

¨ Szél sebessége:≤34m/s；

¨ szennyezési fokozat: Ⅳ级；

¨ Tárolási hőmérséklet: -40 ℃ - 85 ℃.

A vcb fő műszaki paramétere

A megszakító fő mechanikai paramétere

A megszakító felépítése és működési elve

A ZW7-27.5 kültéri nagyfeszültségű vcb főként integrált, lezárt oszlopból, áramváltóból, rugós működtető mechanizmusból és dobozból áll. Ez a típusú megszakító miniatürizált. Ugyanakkor kézi vészfék-kioldó szerkezettel van felszerelve. Az áramváltó a felhasználó igényei szerint választható.

A ZW7-27.5 kültéri nagyfeszültségű vcb vezérlését az intelligens vezérlőegység teszi teljessé. A kapcsoló ki-be működése megvalósítható helyben, illetve a kommunikációs interfészen keresztül távolról is működtethető. A megszakító egyéb információi is továbbíthatók a vezérlőközpontba, és a kommunikációs csatorna lehet kábel, optikai szál, GPRS/CDMA, GSM stb. A ZW7-27.5 Outdoor nagyfeszültségű vcb vezérlését az intelligens vezérlőegység teszi teljessé. A kapcsoló ki-be működése megvalósítható helyben, illetve a kommunikációs interfészen keresztül távolról is működtethető. A megszakító egyéb információi is továbbíthatók a vezérlőközpontba, a kommunikációs csatorna pedig lehet kábel, optikai szál, GPRS/CDMA, GSM stb.

Az intelligens vezérlőegység a megszakító közelébe van felszerelve, és egy vezérlőkábellel csatlakozik a megszakítóhoz. Az intelligens vezérlőegység tápegysége fő tápegységre és készenléti tápegységre oszlik. A fő tápegység AC vagy DC 220V, amelyet nagyfeszültségű vezetéken keresztül kapnak a PT-n. A tartalék tápellátást az akkumulátor biztosítja (az intelligens vezérlőegység dobozába szerelve). Normál működés esetén a fő tápegység tölti a tartalék tápegységet; Ha a fő tápegység megszakad, a tartalék tápegység továbbra is képes elvégezni a megszakító vezérlését és a vezérlőegység egyéb műveleteit. A tartalék tápegység (teljesen terhelt állapotban) az egész gépet legalább 48 órán keresztül képes üzemben tartani.

A megszakító működtető mechanizmusa kézi vészkikapcsoló fogantyúval van felszerelve a vészkikapcsoláshoz, ha a vezérlőrendszer vagy az áramellátás meghibásodik.

2.1 A megszakító működési elve és folyamata

2.1.1 Az ívoltás elve:

A ZW37-27.5 kültéri nagyfeszültségű vcb vákuummegszakítót alkalmaz, vákuummal ívoltó és szigetelő közegként, amely rendkívül magas vákuumfokozattal rendelkezik. Ha a mozgó és statikus érintkezőket a működtető mechanizmus hatására elektromos árammal kikapcsolják, az érintkezők között vákuumív keletkezik. Ugyanakkor az érintkezők speciális szerkezetének köszönhetően az érintkezők közötti résben megfelelő hosszirányú mágneses tér is keletkezik, amely elősegíti, hogy a vákuumív diffúz maradjon, és az ív az érintkezési felületen egyenletesen eloszlik, így az alacsony ívfeszültség megmarad. Amikor az áram természetesen átlépi a nullát, a maradék ionok, elektronok és fémgőz mikroszekundumos időn belül egyesülni vagy kondenzálható az érintkezési felületen és az árnyékoláson. Mivel a hosszirányú mágneses mezőt a vákuumív szabályozására használják, a vákuum-megszakító erős és stabil képességgel rendelkezik az áram megszakítására.

2.1.2 Tárolás:

A ZW7-27.5 kültéri nagyfeszültségű vcb nyitási és zárási energiája nagy teljesítményben van tárolva, és az intelligens vezérlőegység dobozában van beépítve. Nyitáskor és záráskor. A vezérlőegység fő tápegysége vagy tartalék tápegysége biztosítja, hogy a töltési idő nem haladja meg a 10 másodpercet, és a kondenzátor feszültségének hibája ≤ 1 V.。

2.1.3 Zárás: Helyben nyomja meg az intelligens vezérlőegységen lévő bekapcsoló gombot, vagy távirányítós bekapcsolási művelettel aktiválja a kezelőszerkezet bekapcsoló tekercsét, hogy a vasmag a megszakító mozgó érintkezőjét a megadott sebességgel kapcsolja be. Amikor úgy ítélik meg, hogy a megszakító záró helyzetben van, a vezérlőkör automatikusan kikapcsolja a zárótekercs tápellátását. Ekkor a vasmag a záróoldalon marad az állandó mágnes hatására. A zárótekercs kikapcsolása után nem csak a megszakító érintkezőrugójának reakcióerejét tudja legyőzni, hanem rendelkezik a záró öntartó erővel is, így a megszakítót megbízhatóan záró helyzetben lehet tartani.

2.1.4 Nyitás: Helyben nyomja meg az intelligens vezérlőegységen található kikapcsoló gombot, vagy távirányítós kikapcsolási művelettel aktiválja a kezelőszerv lekapcsoló tekercsét, hogy az állandó mágnes záróoldali öntartó erejét leküzdje, és a kikapcsolórugó a vasmagot húzza meg, hogy a megszakító mozgó érintkezőjét a megadott sebességgel a megszakító mozgóérintkezőjére hajtsa. Amikor úgy ítéljük meg, hogy a megszakító nyitó helyzetben van, a vezérlőkör automatikusan kikapcsolja a nyitó tekercs tápellátását, és ekkor a nyitórugó húzóereje miatt a vasmag a nyitóoldalon marad, így a megszakító megbízhatóan nyitó helyzetben marad.

2.1.5 Manuális vészfék nyitás:

Amikor a megszakító záró állásban van, tartsa lenyomva a megszakító kézi lekapcsoló gombját egy szigetelő működtető rúddal és húzza le, és a megszakító egy bizonyos fordulatszámon kikapcsol, ami biztosítja, hogy a megszakító megbízhatóan le tudja kapcsolni a névleges terhelési áramot.
