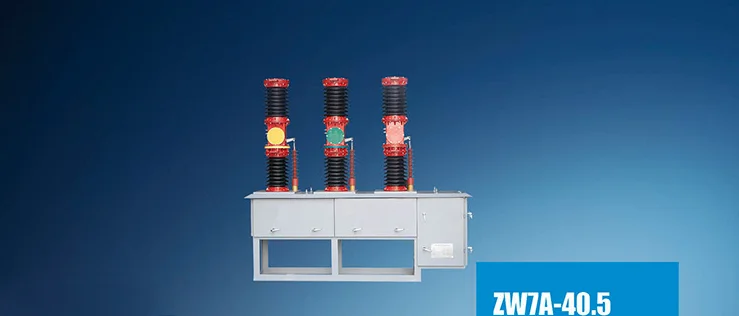

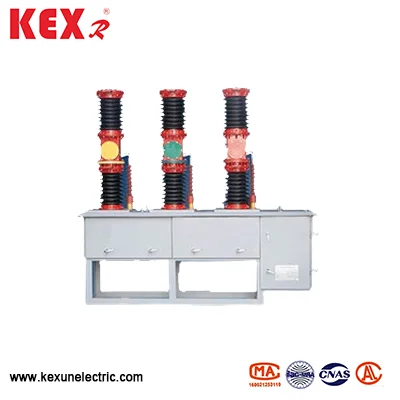

ZW7A kültéri nagyfeszültségű AC VCB
A ZW7A kültéri nagyfeszültségű AC VCB 40,5 kV névleges feszültség, amelyet a Kexun kifejezetten a kínai gyárban gyárt. 50 Hz-es háromfázisú AC áram transzformátor külső kültéri elosztó berendezések, amelyek alkalmas az ipari és bányászati vállalkozások alállomásának és forgalmazási rendszerének védelmére és ellenőrzésére.
Modell: ZW7A
Márka ： kexr
Modell: ZW7A
Márka ： kexr
● A modell jelentése
ZW7A-40.5
W = kültéri típus
Z = vákuum -megszakító
7A = Tervezési sorozatszám (Kína 7. generációs fejlesztése)
40,5 = névleges feszültség (40,5 kV, megfelelve az IEC szabványnak)
● Alkalmazási terület
A ZW7A kültéri nagyfeszültségű AC VCB nemcsak az ipari és bányászati vállalkozások alállomásainak és forgalmazási rendszereinek védelmére és ellenőrzésére alkalmas, hanem a vidéki energiahálózatokhoz és a gyakori műveletekkel rendelkező helyekhez is, különös tekintettel a városi és a vidéki energiahálózat rekonstrukciójának igényeire.
◆ megfelel a szabványnak
IEC60265 、 IEC62271 、 GB3804 、 GB16926 stb.
● A ZW7A kültéri nagyfeszültségű AC VCB műszaki paraméterei
|
Szám |
Tétel |
Egység |
Adat |
|
|
1 |
Névleges feszültség |
KV |
40.5 |
|
|
2 |
Névleges frekvencia |
HZ |
1250 800,2000 |
|
|
3 |
Névleges áram |
A |
20ama -25,31.5 |
|
|
4 |
A névleges rövidzárlati törésáram |
A |
50,63,80 |
|
|
5 |
Besorolva ellenállási áram (csúcs) |
20ama -25,31.5 |
||
|
6 |
Minősített rövid távú ellenállási áram |
31.5 |
||
|
7 |
Névleges rövidzárlat záróáram |
80 |
||
|
8 |
Névleges működési sorrend |
|
O-0.3S-CO-180S-CO |
|
|
9 |
Mechanikai élet |
Idő |
10000 |
|
|
10 |
Minősített rövidzárlat-törés az áramtörési idők |
Idő |
20 |
|
|
11 |
1 perc munkamennyiség ellenáll a feszültségnek |
(nedves) fázis/fázis/föld |
KV |
80 |
|
(száraz) fázis/fázis/föld |
KV |
95 |
||
|
12 |
Világítási impulzus ellenáll a feszültség fázisának/földnek |
KV |
180 |
|
|
13 |
A dinamikus és statikus érintkezők megengedett kopási vastagsága |
mm |
3 |
|
|
14 |
Háló súlya |
kg |
Körülbelül 600 |
|
|
15 |
Érintkezési távolság |
mm |
22 ± 2 |
|
|
16 |
Kapcsolattartó érintkezési ütés |
mm |
4 ± 1 |
|
|
17 |
Átlagos nyitási sebesség |
m/s |
1,3 ~ 1,8 |
|
|
18 |
Átlagos zárási sebesség |
m/s |
1,0 ~ 1,7 |
|
|
19 |
Kapcsolatba lépjen a bezárási ugrási idő |
SM |
≤3 |
|
|
20 |
A háromfázisú kinyitás és bezárás szinkronizálása |
SM |
≤3 |
|
|
21 |
Fő áramkör ellenállás |
baba |
≤100 |
|
|
22 |
Záróra |
SM |
≤150 |
|
|
23 |
Nyitóidő |
SM |
≤60 |
|
