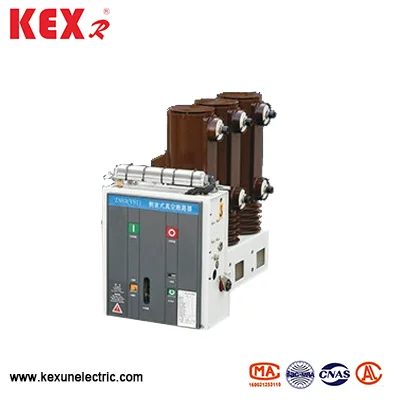

Oldalra szerelt beltéri nagyfeszültségű vákuummegszakító
A Kexun kínai gyár által gyártott, oldalra szerelt beltéri, nagyfeszültségű vákuum-megszakítót elsősorban védelmi és vezérlőáramkörökhöz használják. Ez alkalmas olyan helyekre, ahol 12 kV -os feszültség van, és 50 Hz frekvenciát igényel, ahol gyakori működési vagy áramköri megszakításra van szükség. Telepíthető rögzített kapcsolóberendezésekbe vagy önmagában is használható.
Modell: VS1
Márka ： kexr
Modell: VS1
Márka ： kexr
● Az oldalra szerelt beltéri nagyfeszültségű vákuum-megszakító szerkezeti jellemzői
▶ Laterális működési mechanizmus
▶ Epoxi gyanta szigetelt pólus
▶ Kirándulásmentes rugó operációs rendszer
▶ Elülső/hátsó kábel befejezése
● Az oldalra szerelt beltéri, nagyfeszültségű vákuum-megszakító feltételek felhasználásával
▶ Környezeti hőmérsékleti tartomány: A hőmérsékleten, oldalsó oldalra szerelt beltéri nagyfeszültségű vákuum -megszakítónak -15 ~ 40 ℃ legyen.
▶ Magasság: Az oldalra szerelt beltéri nagyfeszültségű vákuum-megszakítót kevesebb, mint 1000 méterre kell felszerelni.
▶ Relatív páratartalom: A napi átlag nem haladja meg a 95%-ot, a havi átlag nem haladja meg a 90%-ot, a telített gőznyomás napi átlaga nem haladja meg a 2,2 × 10-3 mPa-t, és a havi átlag nem haladja meg az 1,8 × 10-3 mPa-t.
▶ Földrengés intenzitása: kevesebb, mint 8 fok
▶ Tűz nélküli helyek, robbanás, súlyos szennyezés, kémiai korrózió és súlyos rezgés.
● Az oldalra szerelt beltéri nagyfeszültségű vákuum-megszakító műszaki paraméterei
|
Tétel |
Egység |
Adat |
||||
|
Névleges feszültség |
KV |
12 |
||||
|
Névleges áram |
A |
630 ~ 1250 |
1250 |
1250 |
||
|
A névleges rövidzárlat -szünet áram |
A |
20 |
25 |
31.5 |
||
|
Névleges rövidzárlat záróáram |
A |
50 |
63 |
80 |
||
|
A névleges csúcs ellenáll az áramnak |
A |
50 |
63 |
80 |
||
|
4s rövidzárlat ellenáll az áramnak （csúcs） |
A |
20 |
25 |
31.5 |
||
|
Névleges szigetelési szint |
Munka ellenállási feszültség |
KV |
42 （48） |
|||
|
Ütközés ellenállás feszültség |
75 （85） |
|||||
|
Névleges működési sorrend |
|
Break-0.3S-Close-180S-Close |
||||
|
Mechanikai élet |
Idő |
10000 |
||||
|
A névleges rövidzárlat-áram megszakítás |
Idő |
50 |
||||
|
A működési mechanizmus névleges nyitófeszültsége （DC） |
V |
110,220 |
||||
|
Kapcsolatba lépjen a terminál távolságával |
mm |
11 ± 1 |
||||
|
Overtravel (érintkező tavaszi tömörítési hossz) |
mm |
35 ± 0,5 |
||||
|
Háromfázisú elválasztás és bezárási idő |
SM |
≤2 |
||||
|
Kapcsolatba lépjen a bezárási ugrási idő |
SM |
≤2 |
||||
|
Átlagos nyitási sebesség |
m/s |
1,1 ± 0,2 |
||||
|
Átlagos zárási sebesség |
m/s |
0,6 ± 0,2 |
||||
|
Nyitóidő |
Maximális üzemi feszültség |
s |
≤0,05 |
|||
|
Perc üzemi feszültség |
≤0,08 |
|||||
|
Zárási idő |
s |
0.1 |
||||
|
Megengedett kopás felhalmozódási vastagsága a dinamikus és statikus érintkezőknek |
mm |
3 |
||||
