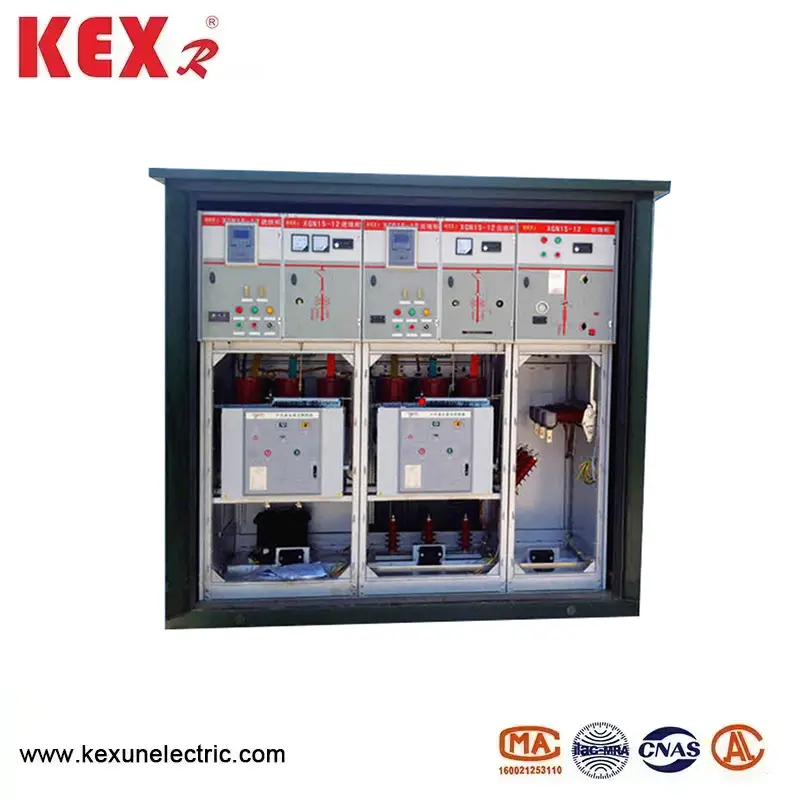

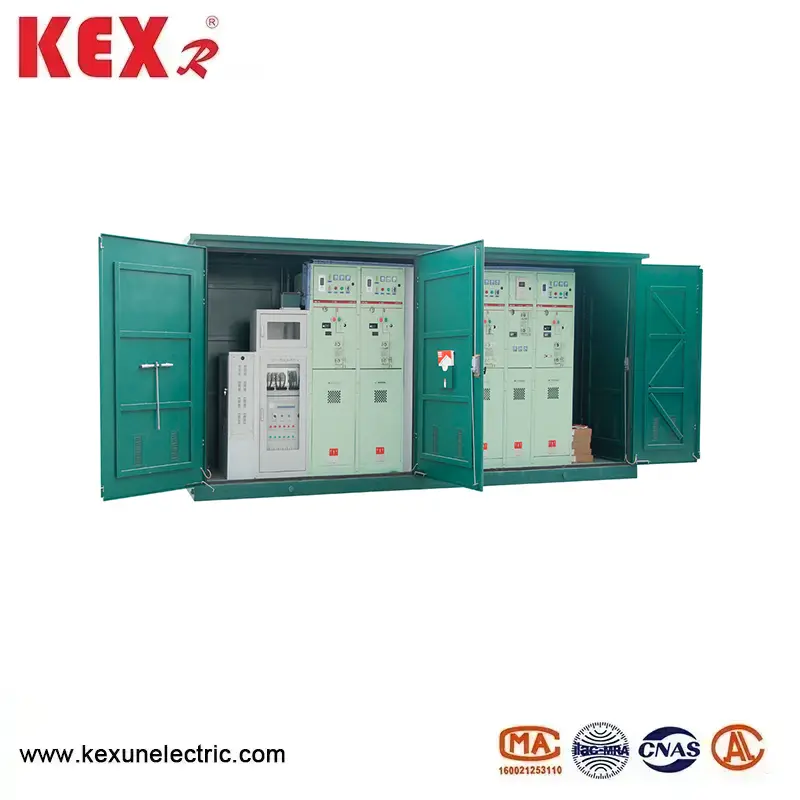

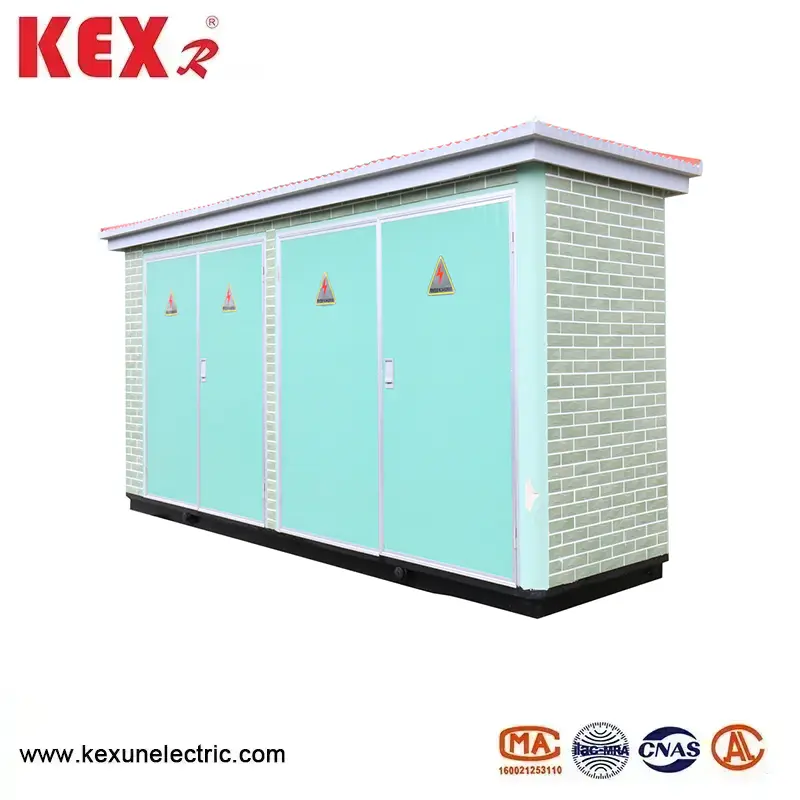

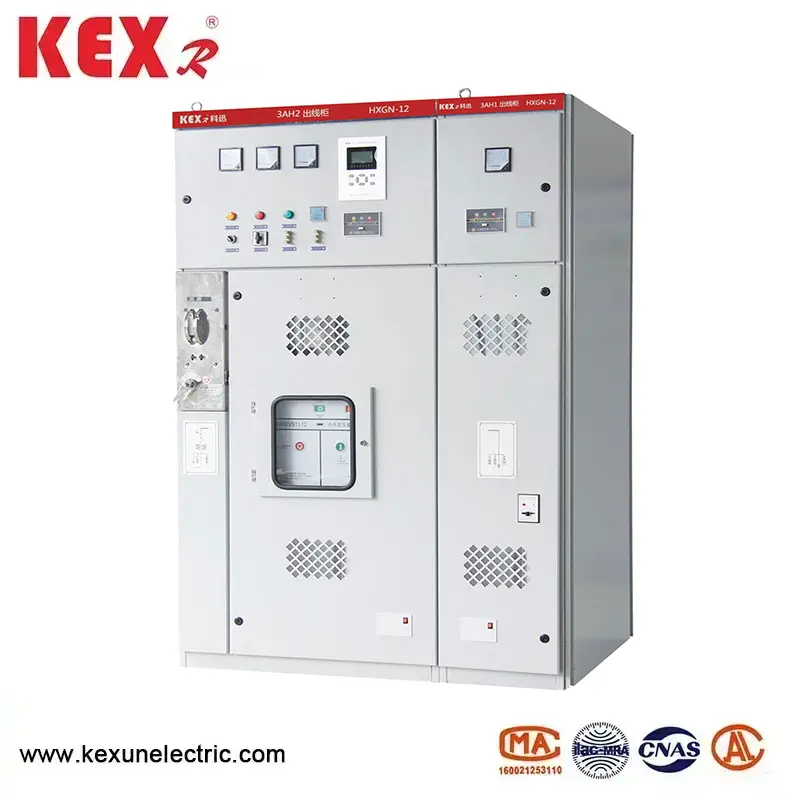

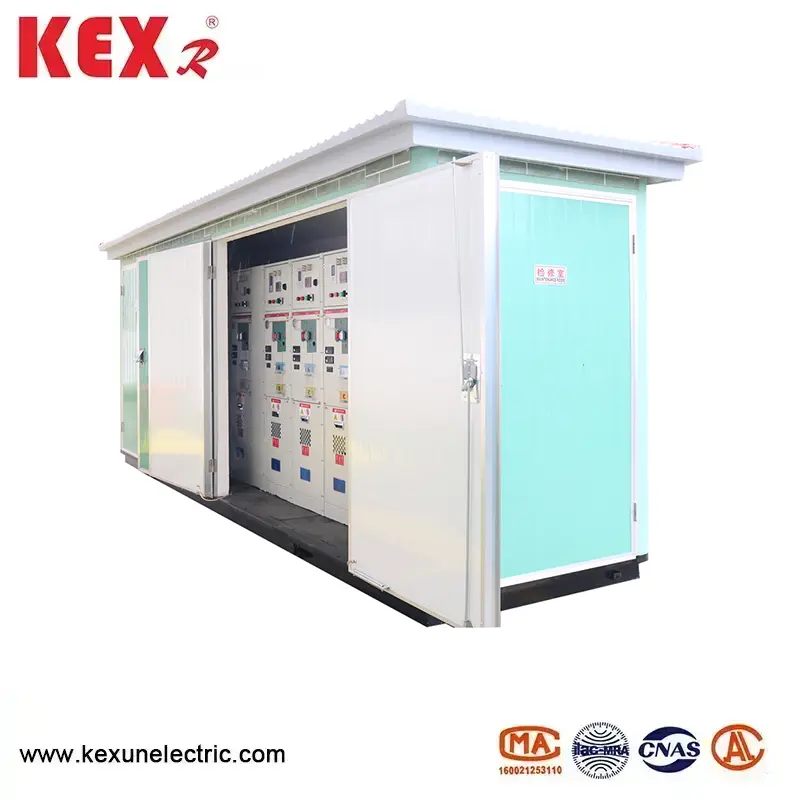

Moduláris gyűrűs egység

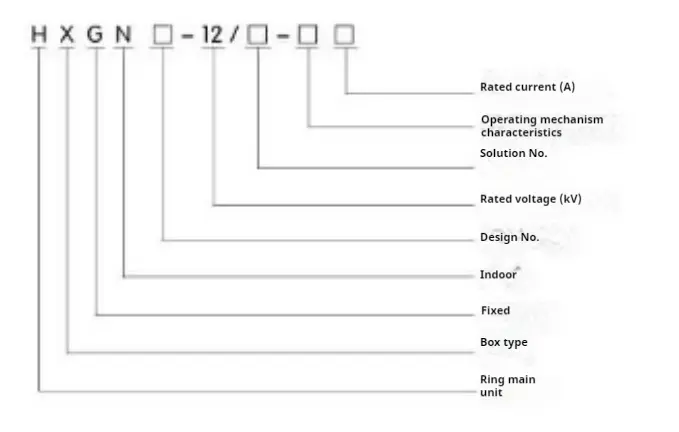

○ A modell jelentése

○ A HXGH-12 típusú moduláris gyűrűs egység fő felhasználása és alkalmazás hatálya

A moduláris gyűrűs főegység alkalmas beltéri teljes készletekhez, 3,6-12 kV háromfázisú váltakozó áramhoz, 50 Hz-es egy buszrészben, amelyet az elektromos energia fogadására és elosztására használnak, és az áramkör ellenőrzésének, védelmének és megfigyelésének funkcióival rendelkezik. Alkalmazható különféle típusú erőművekre, alállomásokra, ipari és bányászati vállalkozásokra, sokemeletes épületekre és más helyekre, és kombinálható a csengőállomásokon történő felhasználható gyűrűhálózati szekrényekkel is.

○ A HXGH-12 típusú moduláris gyűrűs egység fő szerkezete és jellemzői

▶ A moduláris gyűrűs főegységet kiváló minőségű acélból hegesztik.

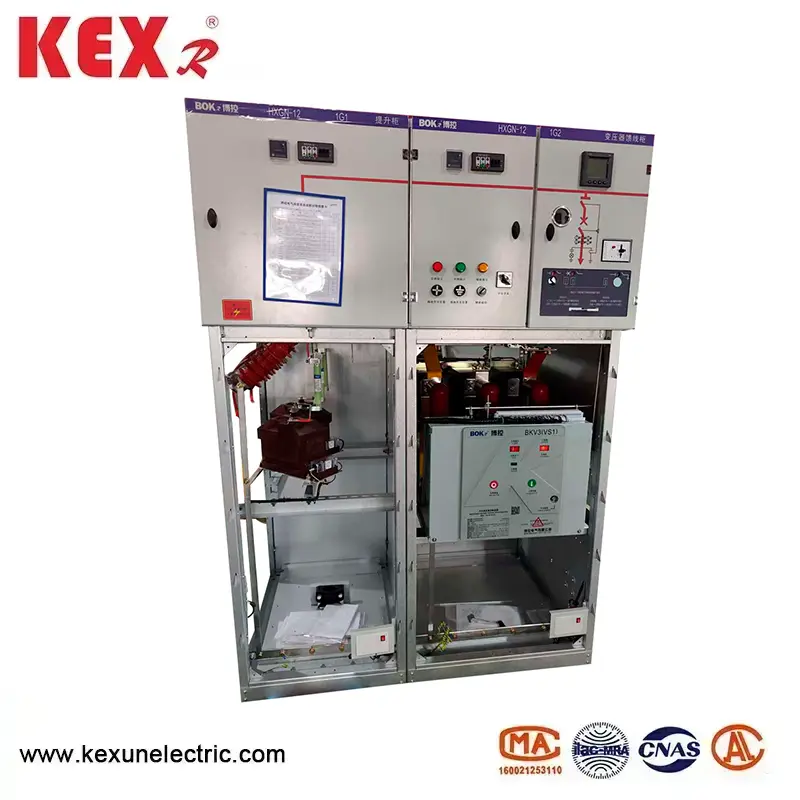

▶ A megszakító helyiség a szekrény közepén található, amely kényelmes a telepítéshez, a hibakereséshez és a karbantartáshoz. A standard Zn63AIVS1-12) megszakítóval van felszerelve, és van egy nyomáskibocsátási csatorna a személyes biztonság biztosítása érdekében.

▶ A fejlett és megbízható forgó leválasztó felhasználható a megszakító helyiségének biztonságos belépéséhez karbantartás céljából, amikor a fő busz feltöltésre kerül. A fejlett és megbízható forgó leválasztó biztonságosan beléphet a megszakító helyiségbe karbantartás céljából, amikor a fő busz elektromos.

▶ A moduláris gyűrűs fő egység védelmi szintje IP2X.

▶ Felszerelve megbízható és teljesen működőképes, kötelező mechanikus reteszelő eszközzel, amely egyszerűen és hatékonyan megfelel az "öt óvintézkedés" követelményeinek.

▶ Van egy bűncselekményes földelő rendszer.

▶ Az ajtó egy megfigyelőablakkal van felszerelve, amely egyértelműen megfigyelheti a szekrény alkatrészeinek működési állapotát.

▶ A működési mechanizmust egy mechanikus zár zárja be, amely megbízhatóbb, mint az XGN66-12.

▶ A bejövő és kimenő kábelek alacsonyabbak, mint a szekrény alja elülső része, amely a felhasználók számára kényelmes.

○ A HXGH-12 típusú moduláris gyűrűs egység környezeti feltételeinek felhasználása

1. A környezeti hőmérséklet felső határa +40 ℃, az alsó határ -10 ℃;

2. A moduláris gyűrűs fő egység magasságának kevesebbnek kell lennie, mint 1000 m;

3. A vízgőz napi átlagértéke nem haladja meg a 2,2x10-3mPa-t, és a havi átlagérték 1,8x10-3mPa;

● A HXGN fő műszaki paramétere □ -12 típusú moduláris gyűrűs egység
