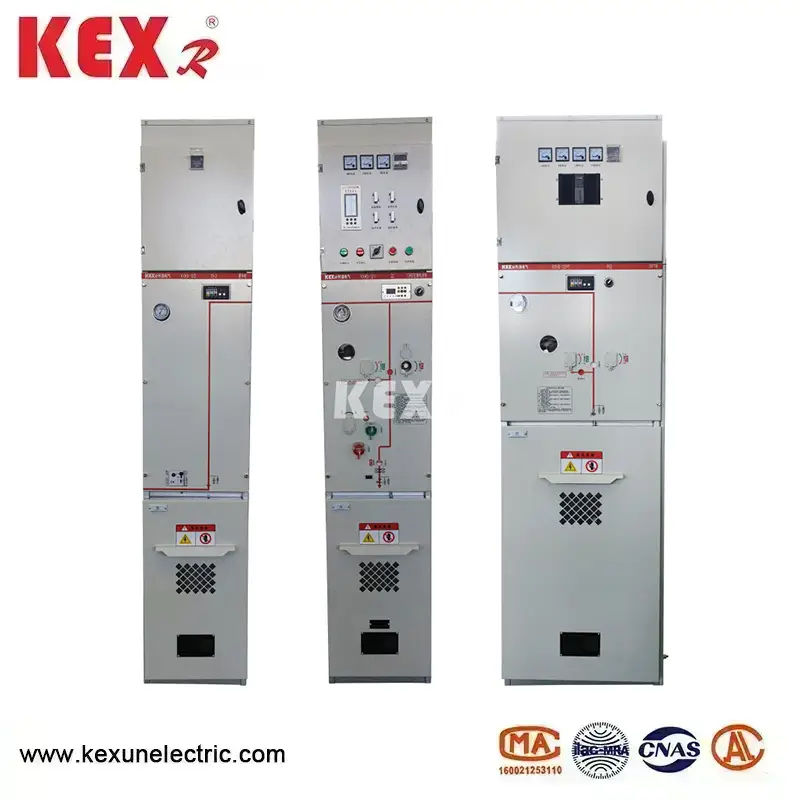

Környezetbarát gázszigetelt kapcsolószekrény
A Kínai Kexun Electric Co., Ltd. gyár által gyártott környezetbarát gázszigetelő kapcsolószekrény egyszerű felépítéssel, rugalmas működéssel, megbízható reteszeléssel és kényelmes telepítéssel rendelkezik, és különösen alkalmas városi lakóterületek áramelosztására, kis szekunder alállomások, kapcsolóállomások, kábelelágazó dobozok, doboz típusú alállomások, ipari és bányászati vállalkozások, repülőterek, bevásárlóközpontok, alpályák, légi bevásárlóközpontok, alpályák. vasutak, alagutak és más helyeken.
Modell: KXHB-12
Márka: KEXR
Modell: KXHB-12
Márka: KEXR

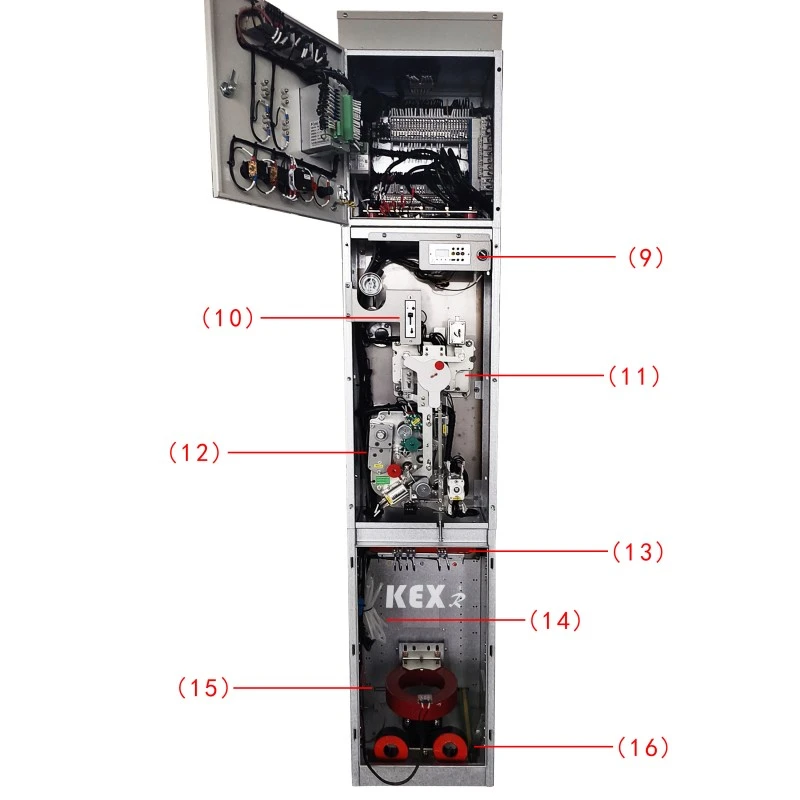

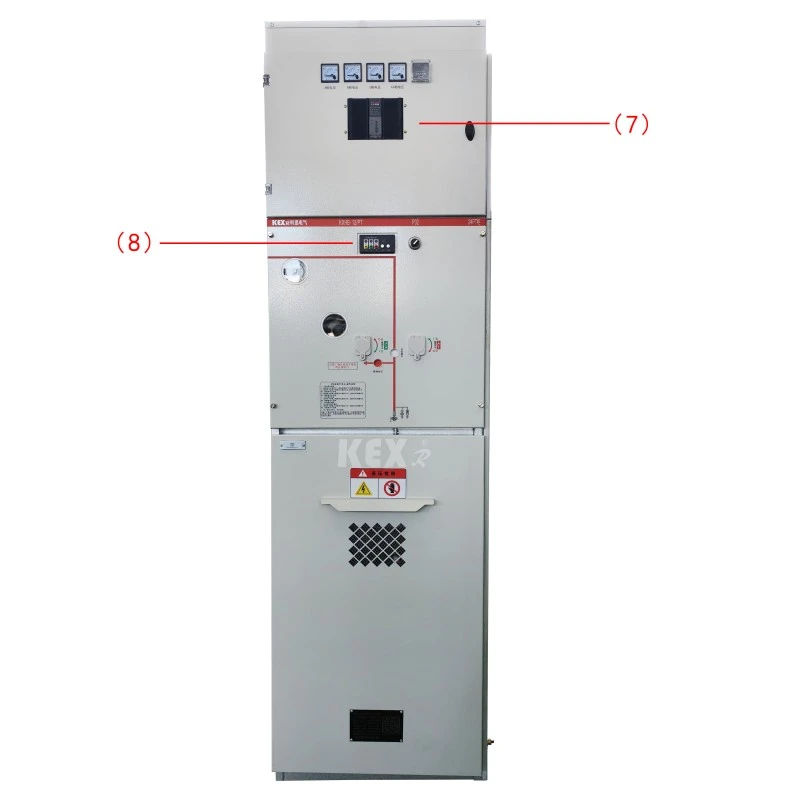

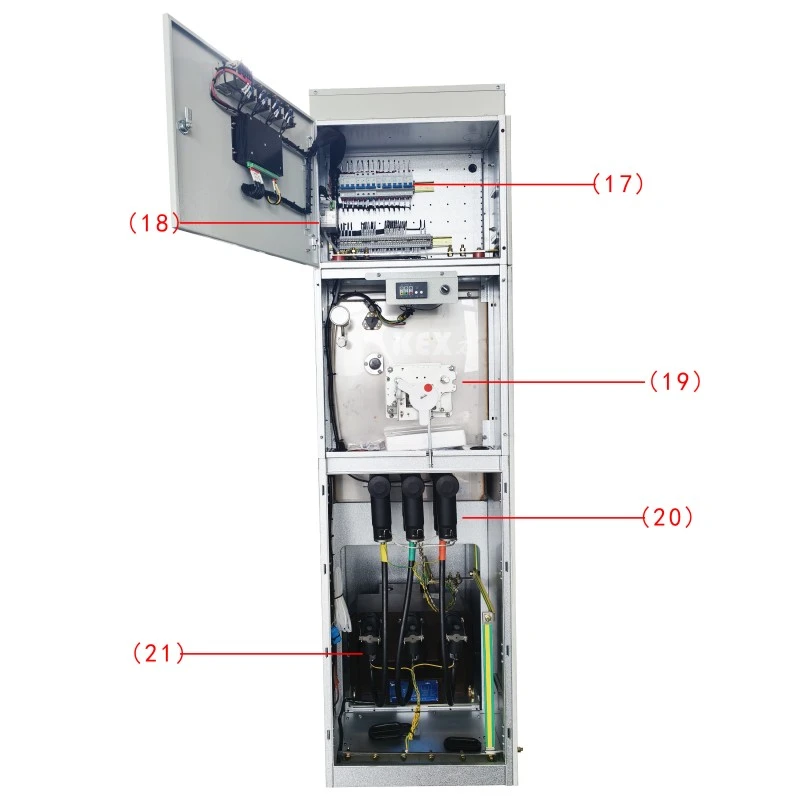

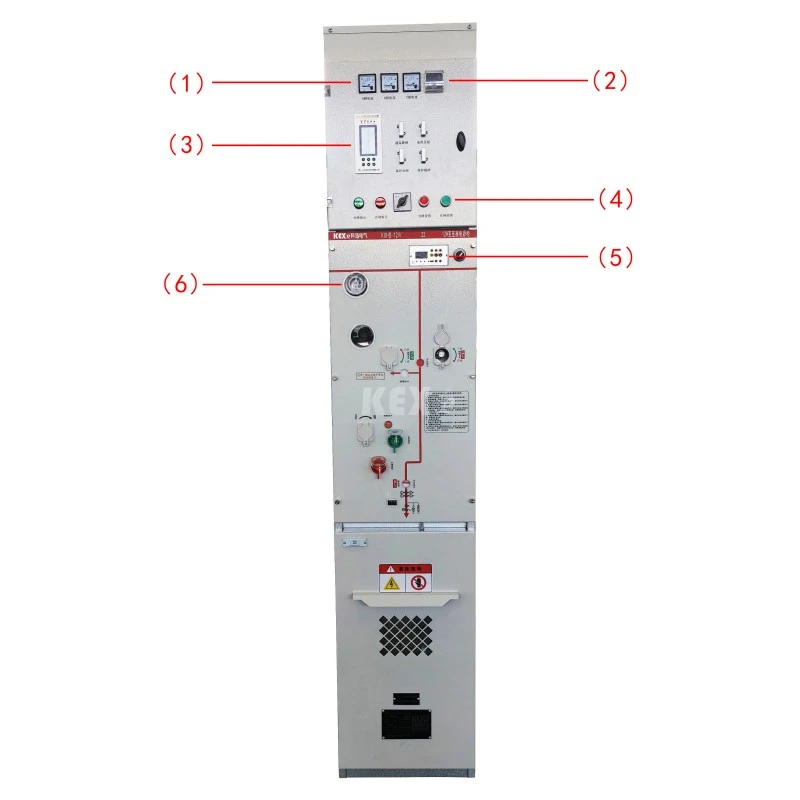

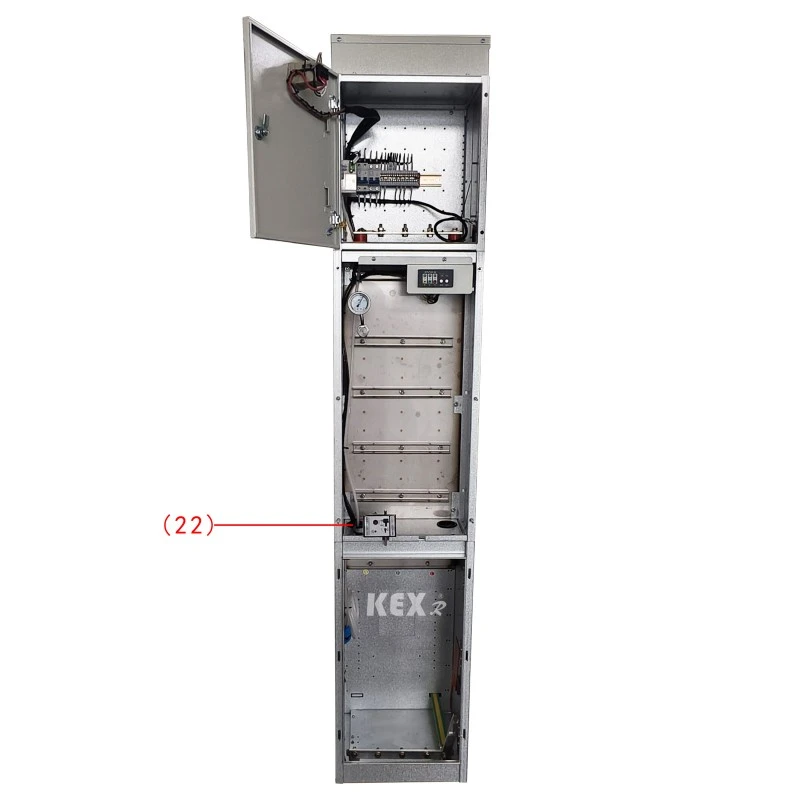

●Alkatrészek

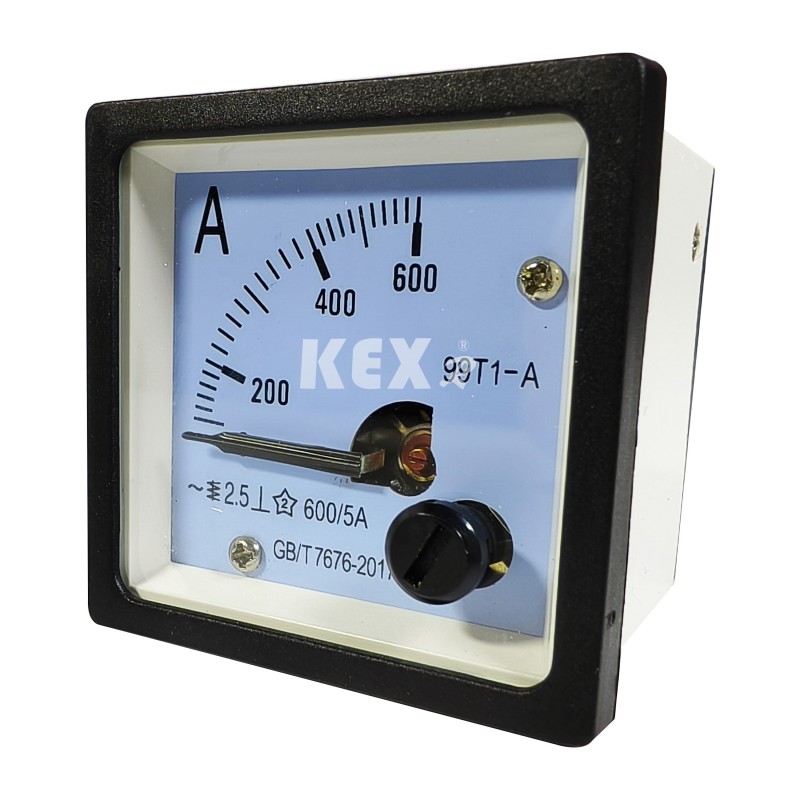

1.Ampermérő

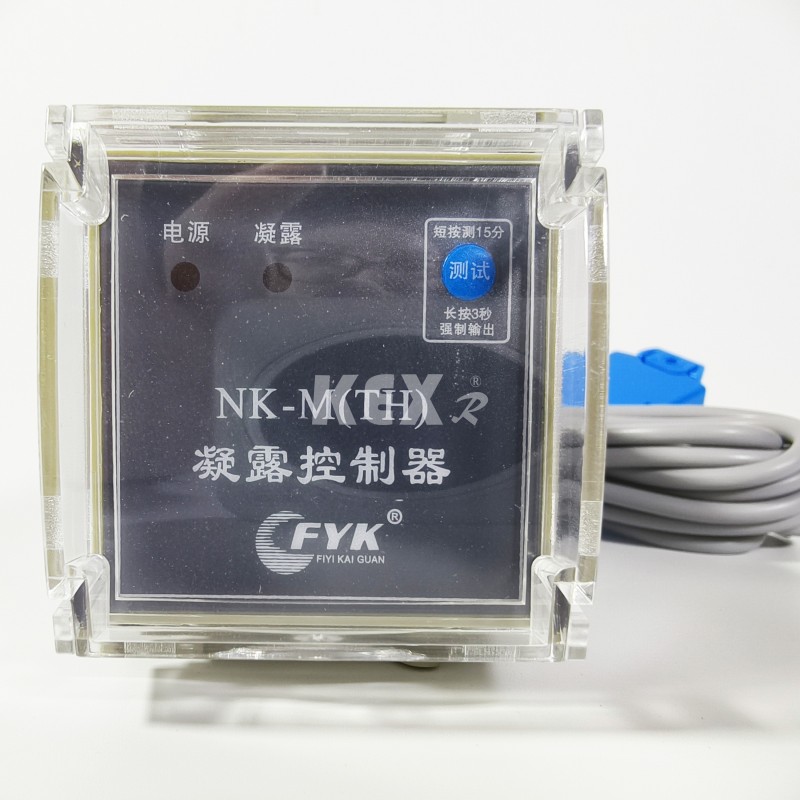

2.Kondenzációs szabályozó

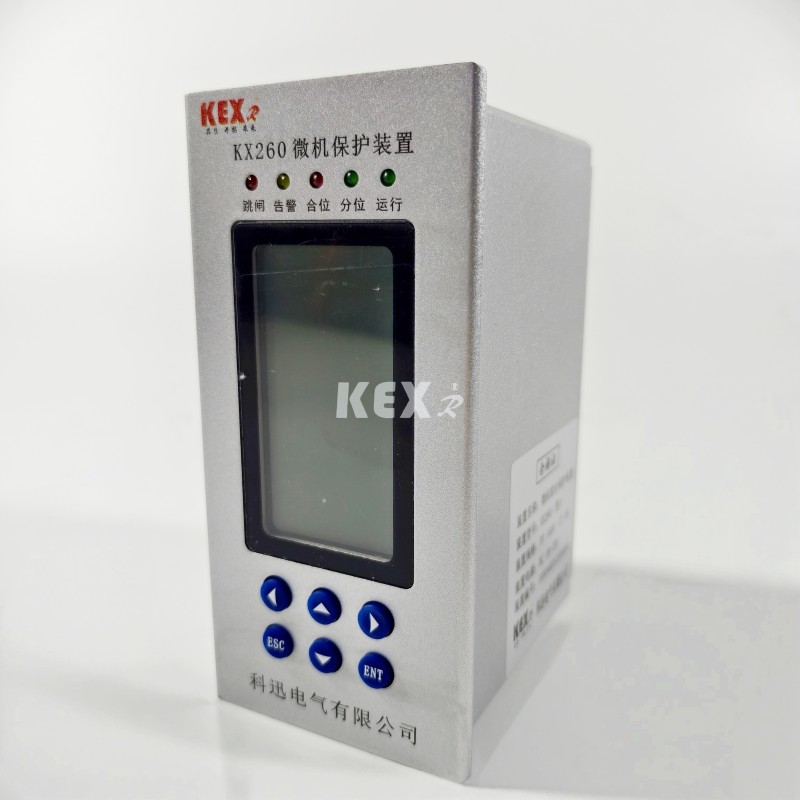

3.Mikroszámítógép védőeszköz

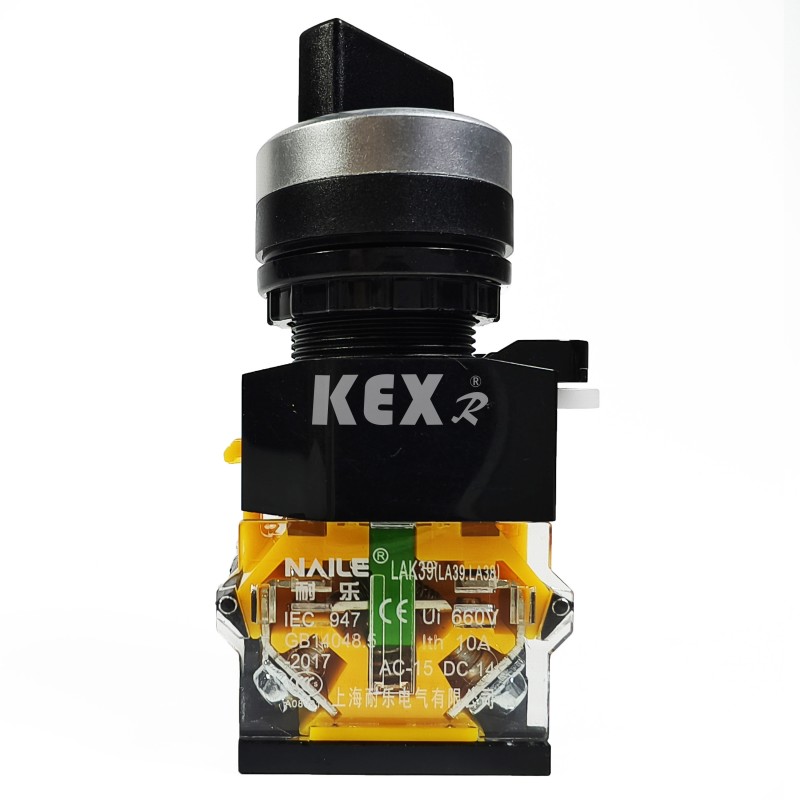

4. Gomb

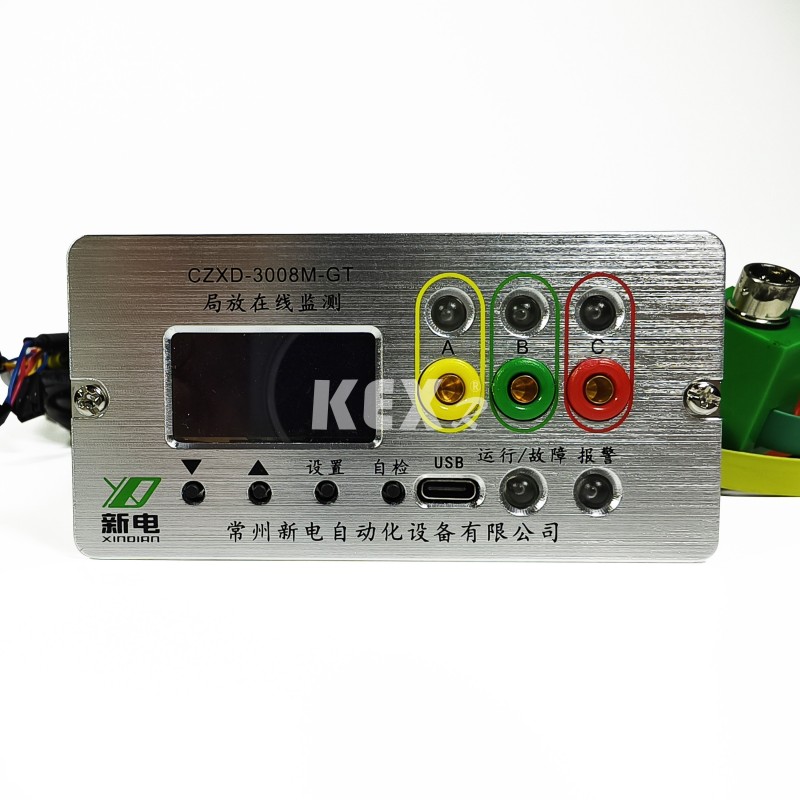

5. Részleges kisülés érzékelő

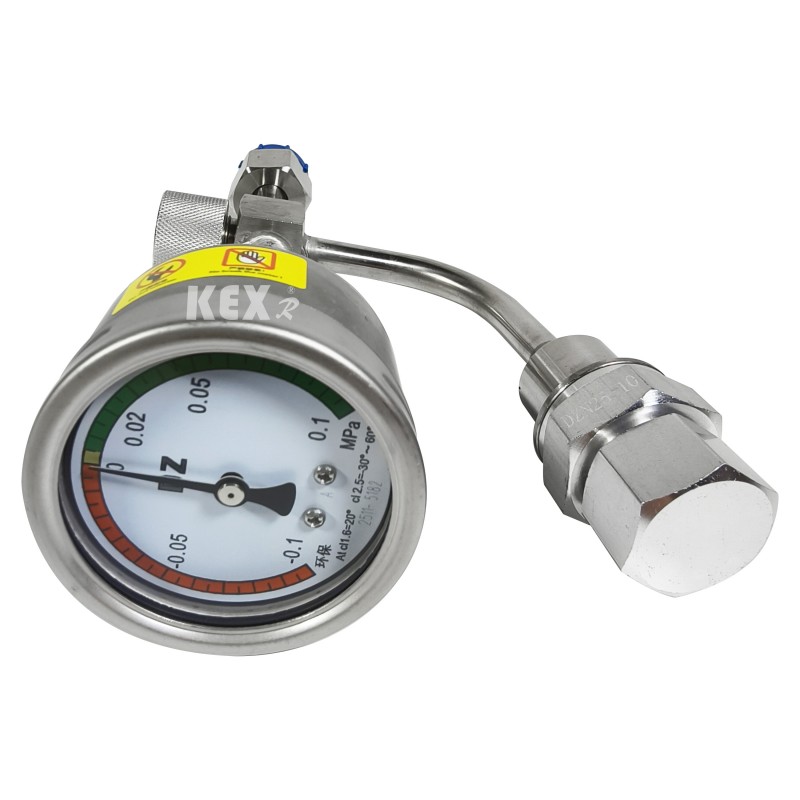

6.Barométer

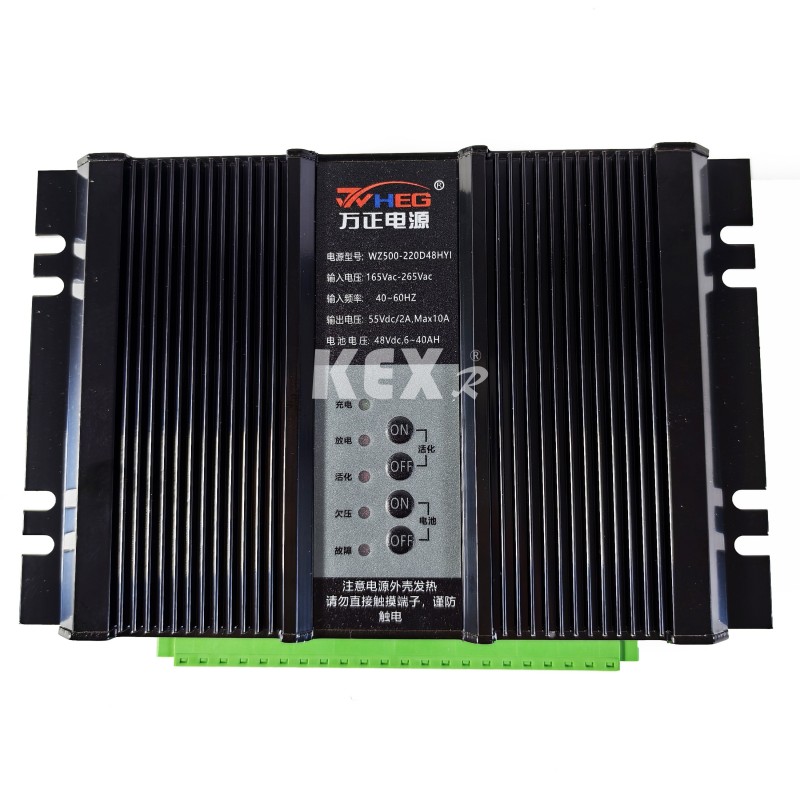

7.Tápegység

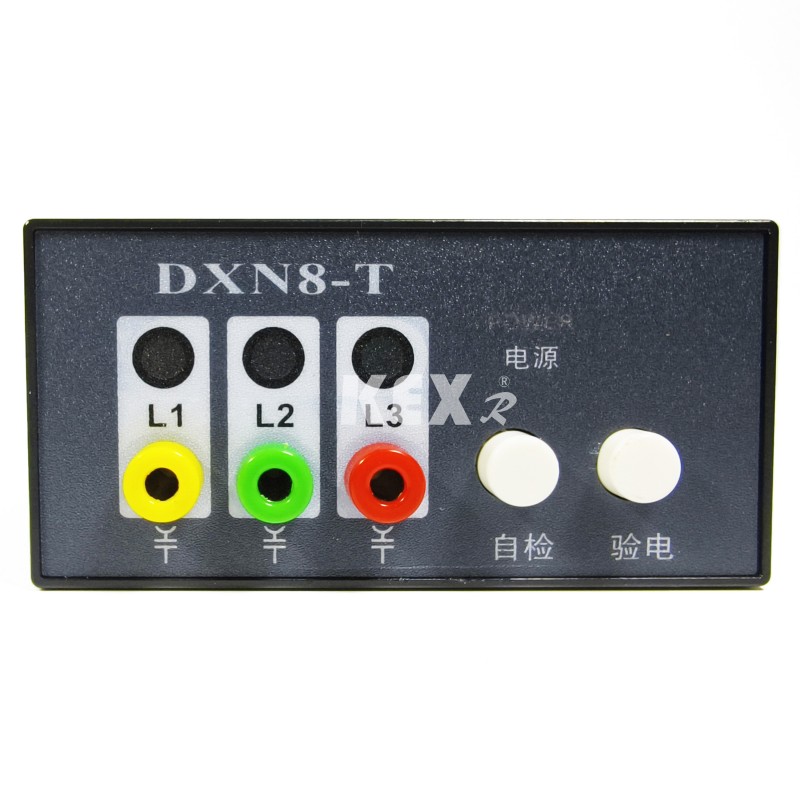

8. Töltött kijelző

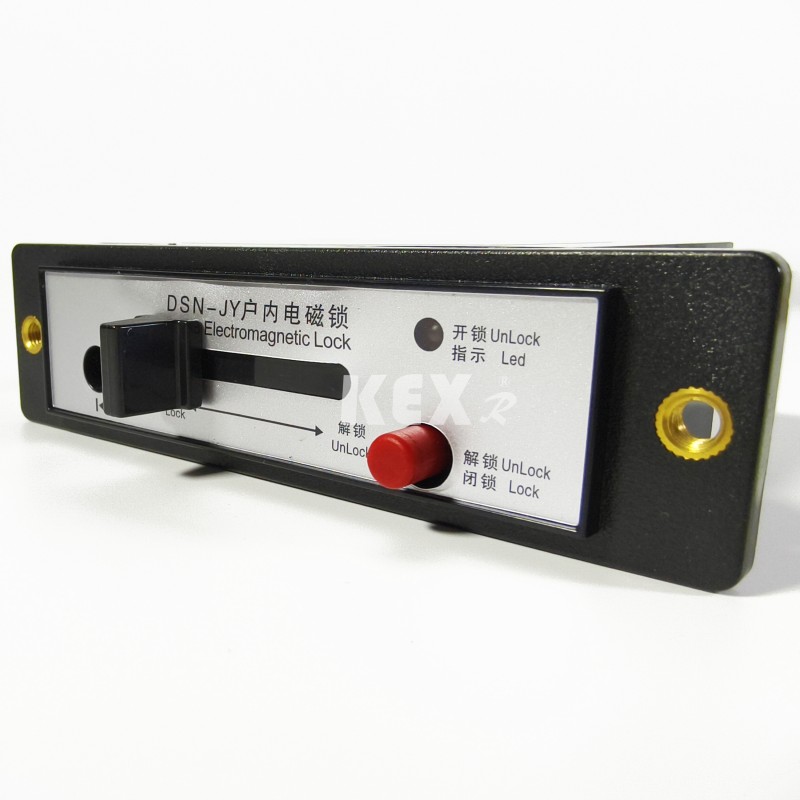

10.Elektromágneses zár

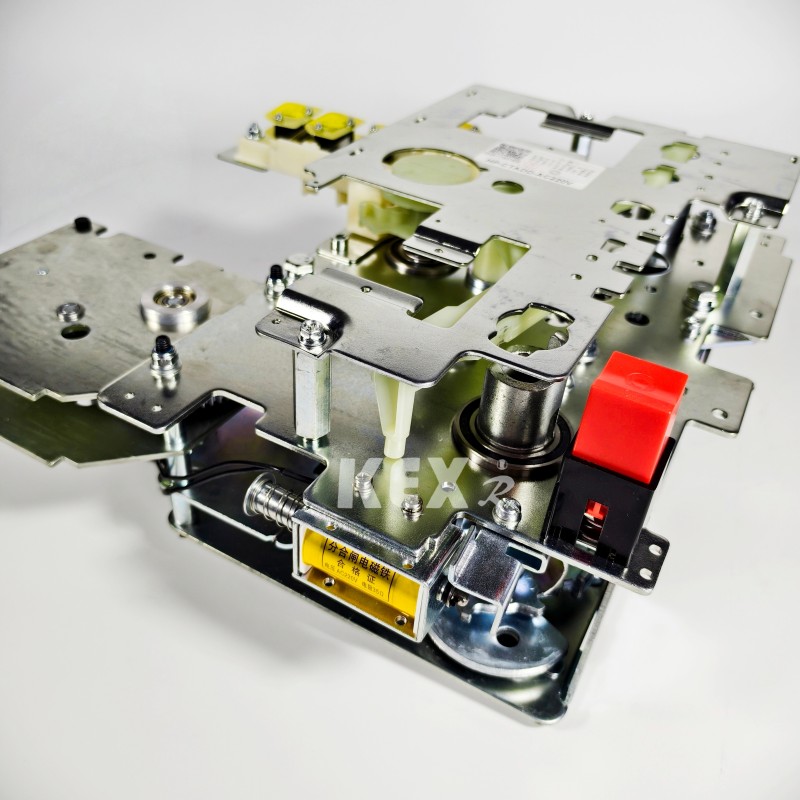

11. Kézi működtető mechanizmus

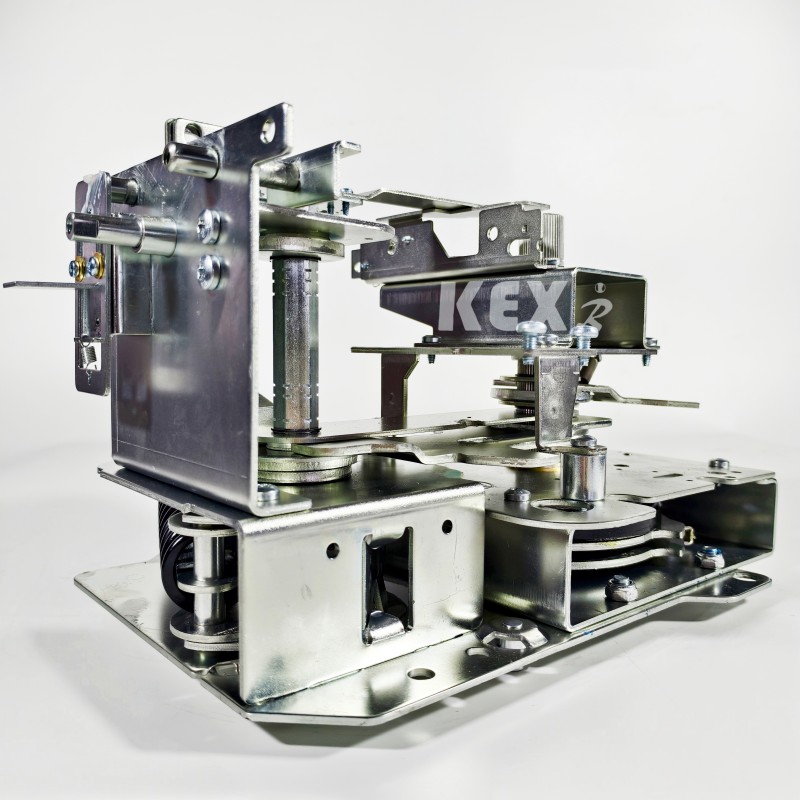

12.Elektromos működési mechanizmus

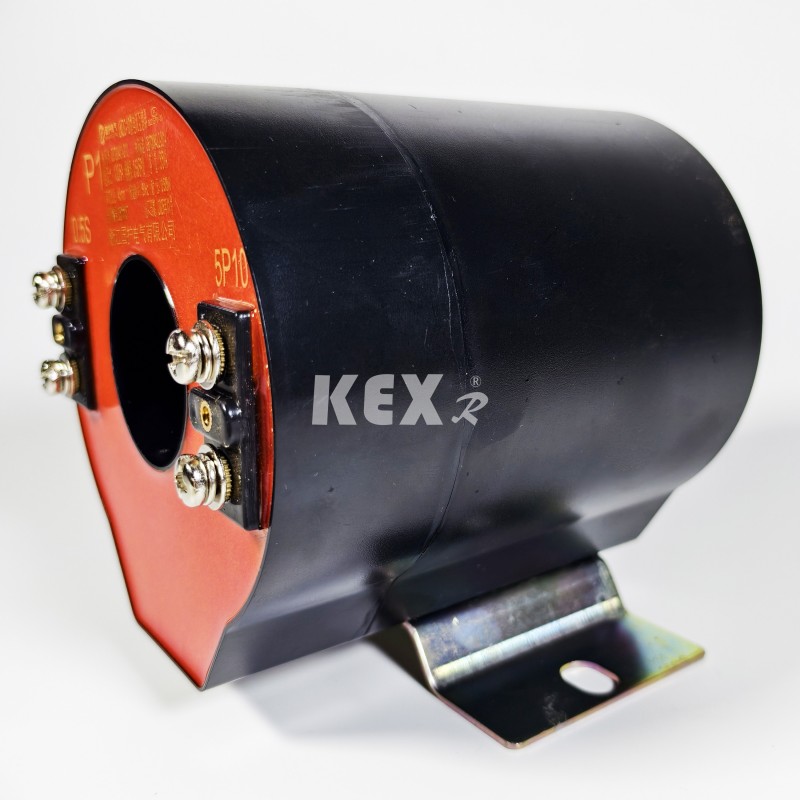

16. CT

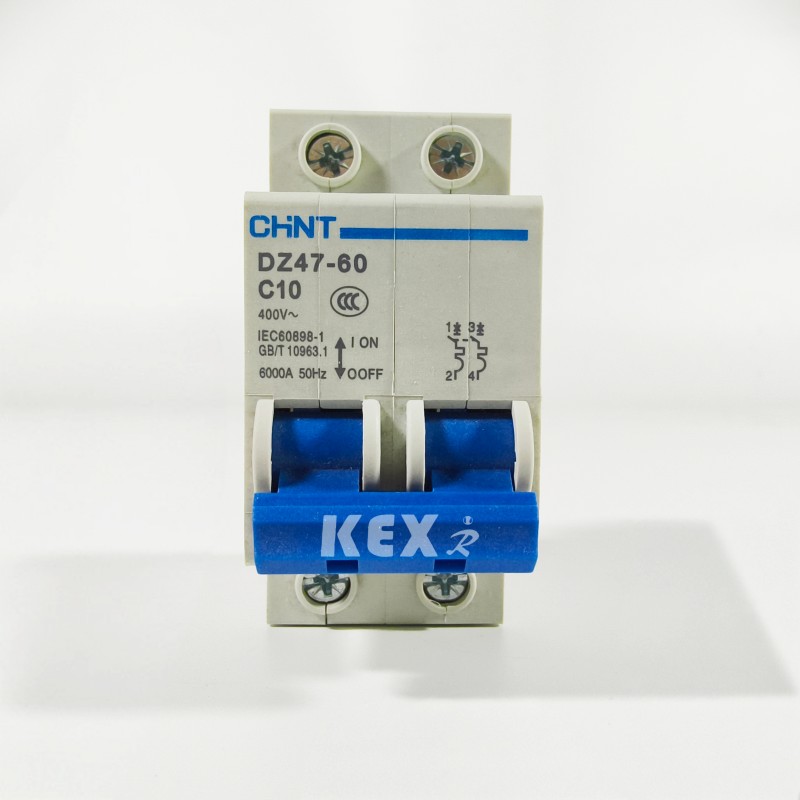

17.MCB

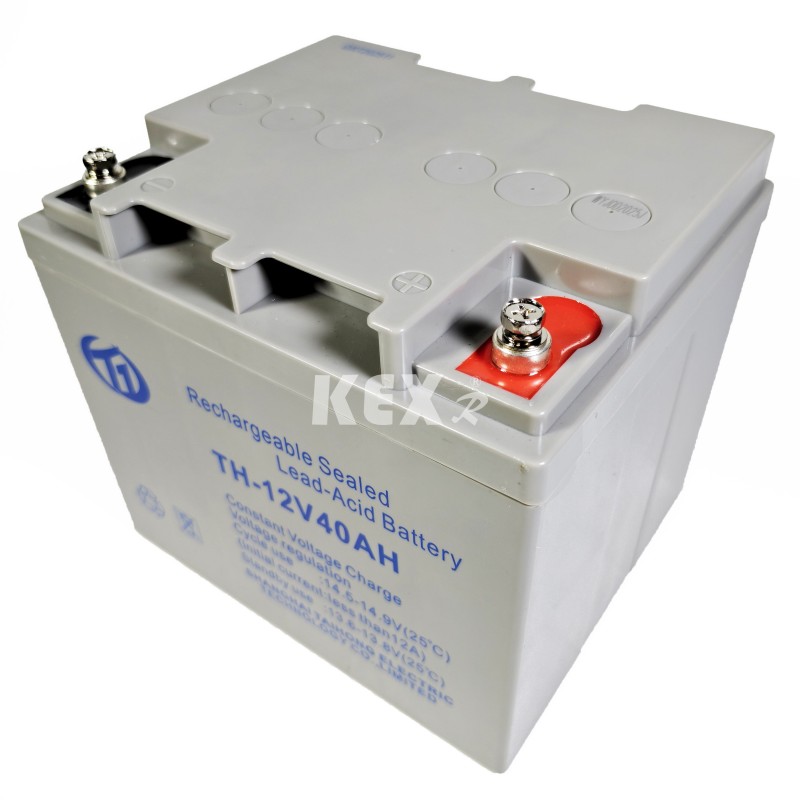

18.tároló akkumulátor

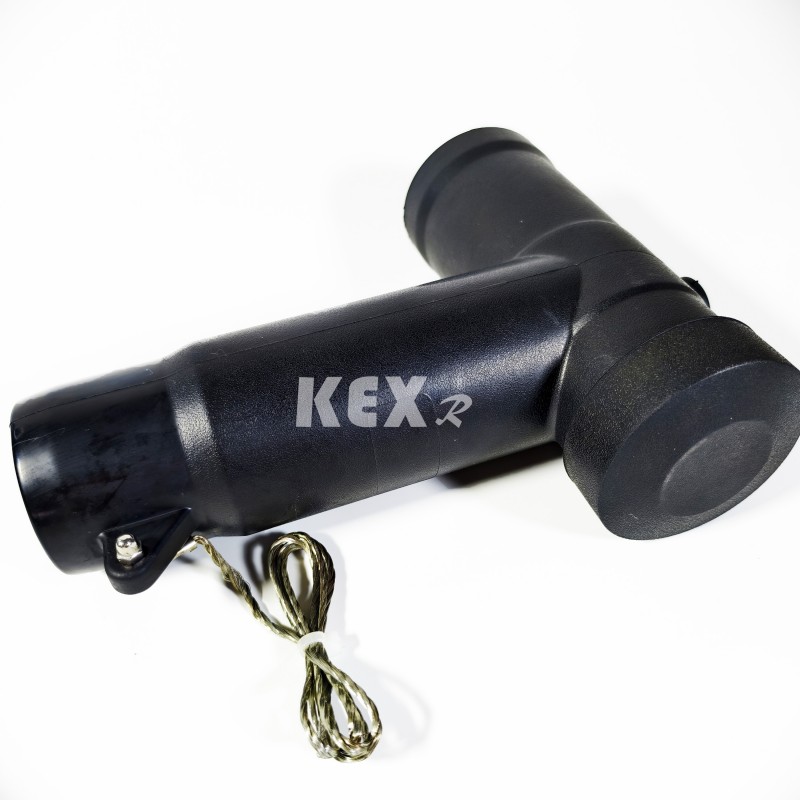

20. Kábelcsatlakozó
● Használati feltételek
◆ Hőmérséklet: -25 ~ 45 ℃
◆ Max napi hőmérséklet: 35℃
◆ IP fokozat: Töltött testtömítés IP67, kapcsolószekrény ház IP4x
◆A környezetbarát gázszigetelt kapcsolószekrények levegőjét nem szabad egyértelműen szennyezni korrozív éghető gázzal és vízgőzzel.
◆ Nincs gyakori heves vibrációs hely, és a kemény részek alatti keménység kialakítása különféle követelményeknek megfelel.
● Szabványok
A KXHB-12 típusú, környezetbarát gázszigetelt kapcsolószekrény megfelel az alábbi szabványoknak
◆A GB/T 1022 szabvány általános műszaki követelményei a nagyfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozóan. ◆ GB/T39063640.5kV AC fémmel zárt kapcsoló- és vezérlőberendezések.
◆ GB/T1985 Nagyfeszültségű váltakozó áramú leválasztó kapcsoló és földelő kapcsoló
◆ GB/T38043.6-40.5kV AC nagyfeszültségű terheléskapcsoló
◆ GB/T1984 Nagyfeszültségű váltakozó áramú megszakító
◆ GB/T4208 héjvédelmi szint IP kódja
◆ GB/T7354 részleges kisülési mérés
◆ GB/T311.1 Szigetelés koordináció 1. rész: Definíció, alapelvek és szabályok
● A környezetbarát gázszigetelő kapcsolószekrény műszaki paramétertáblázata
◆ Megszakító szekrény
|
Tétel |
Egység |
Adat |
|||
|
Névleges feszültség |
KV |
12 |
|||
|
Névleges frekvencia |
HZ |
50 |
|||
|
Névleges szigetelési szint |
1 perc üzemi frekvencia ellenállás Feszültség |
Grod, fázisról fázisra |
KV |
42 |
|
|
Szünet |
48 |
||||
|
Fényimpulzus-ellenállási feszültség (csúcs) |
Grod, fázisról fázisra |
KV |
75 |
||
|
Szünet |
85 |
||||
|
1 perc tápfrekvencia-ellenállás a segéd-/vezérlőáramkör feszültségéhez (a testhez) |
KV |
2 |
|||
|
Névleges áram |
A |
630 |
|||
|
Névleges rövid távú ellenállási áram (virtuális érték) |
Fő áramkör/földelés kapcsoló |
kA |
25/4s |
||
|
Földelő áramkör |
kA |
21,7/4s |
|||
|
Névleges csúcsellenállási áram |
Fő áramkör/földelés kapcsoló |
kA |
63 |
||
|
Földelő áramkör |
kA |
54.5 |
|||
|
Névleges rövidzárlati megszakítási áram és idők |
kA/idő |
25/30 |
|||
|
Névleges rövidzárlati záróáram (csúcs) |
kA |
63 |
|||
|
Névleges kábel töltési megszakítási áram |
A |
25 |
|||
|
A megszakító névleges működési sorrendje O-0,3s-CO-180s-CO |
|
|
|||
|
Mechanikai élettartam |
Megszakító/leválasztó |
Idő |
10000/3000 |
||
|
IP fokozat |
Lezárt doboz |
|
IP67 |
||
|
Kapcsolóberendezés héja |
|
IP4X |
|||
|
Gázfeszültség |
Névleges gáztöltési szint (20 ℃, mérőfeszültség) |
Mpa |
0.02 |
||
|
Névleges gáz Minimális működési szint (20 ℃, mérőfeszültség) |
Mpa |
0 |
|||
|
Tömítési teljesítmény, |
Éves szivárgási arány |
%/Év |
≤0,05 |
||
◆Töltsön be kapcsolószekrényt
|
Tétel |
Egység |
Adat |
|||
|
Névleges feszültség |
KV |
12 |
|||
|
Névleges frekvencia |
HZ |
50 |
|||
|
Névleges szigetelési szint |
1 perc üzemi frekvencia ellenállás Feszültség |
|
KV
|
|
|
|
|
|
||||
|
Fényimpulzus-ellenállási feszültség (csúcs) |
|
KV
|
|
||
|
|
|
||||
|
1 perc tápfrekvencia-ellenállás a segéd-/vezérlőáramkör feszültségéhez (a testhez) |
KV |
2 |
|||
|
Névleges áram |
A |
630 |
|||
|
Névleges rövid távú ellenállási áram (virtuális érték) |
Fő áramkör/földelés kapcsoló |
KA |
25/4s |
||
|
Földelő áramkör |
KA |
21,7/4s |
|||
|
Névleges csúcsellenállási áram |
Fő áramkör/földelés kapcsoló |
KA |
63 |
||
|
Földelő áramkör |
KA |
54.5 |
|||
|
Névleges rövidzárlati záróáram (csúcs) |
Terhelési kapcsoló/földelés kapcsoló |
KA |
63 |
||
|
Névleges aktív terhelésmegszakító áram |
A |
630 |
|||
|
Névleges zárt hurkú megszakító áram |
A |
630 |
|||
|
5% Névleges aktív terhelés megszakító áram |
A |
31.5 |
|||
|
Névleges kábel töltési megszakítási áram |
A |
10 |
|||
|
Névleges aktív terhelési megszakítási idők |
Idő |
100 |
|||
|
Földzárlati áram megszakítása |
A/Time |
31,5/10 |
|||
|
A vezetékek és kábelek töltőárama földzárlat esetén megszakad. |
A/Time |
17,4/10 |
|||
|
Mechanikai élettartam |
Megszakító/leválasztó |
A/Time |
10000/3000 |
||
|
IP fokozat |
Lezárt doboz |
|
IP67 |
||
|
Kapcsolóberendezés héja |
|
IP4X |
|||
|
Gázfeszültség |
Névleges gáztöltési szint (20 ℃, mérőfeszültség) |
Mpa |
0.02 |
||
|
Névleges gáz Minimális működési szint (20 ℃, mérőfeszültség) |
Mpa |
0 |
|||
|
Tömítési teljesítmény, |
Éves szivárgási arány |
%/Év |
≤0,05 |
||

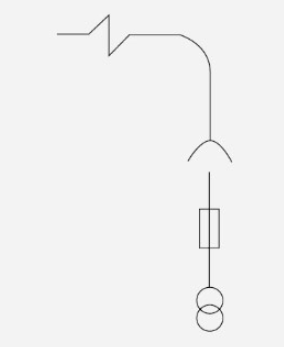

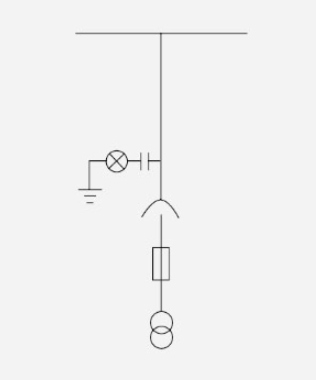

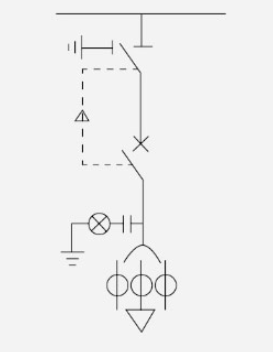

● Szekrény konfigurációs séma

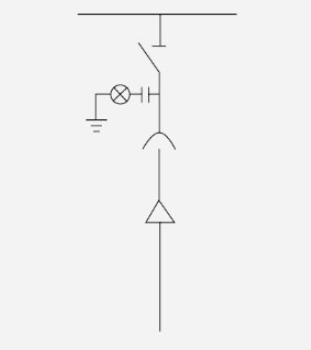

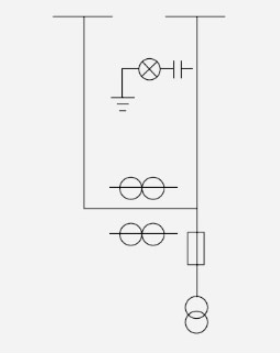

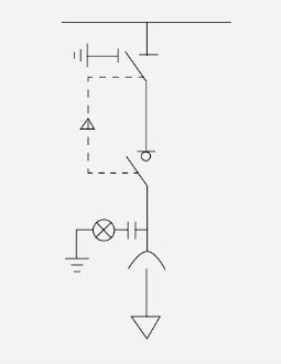

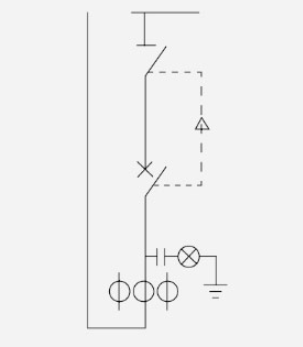

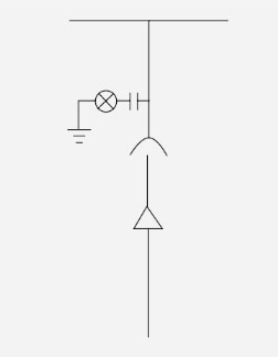

○ 1. séma
CL650 mm
◆Alaptartozékok
▶Teherkapcsoló
▶Kétállomásos leválasztó kapcsoló
▶ Élő kijelző mérő
▶Standard gyűjtősín
▶ Kezelőkar
▶ Vegye fel a kapcsolatot a gyűjtősínnel
◇ opcionális tartozékok
▶Elektromos működtető mechanizmus
▶Digitális kijelző műszer
▶DC tápegység elektromágneses zármutató műszer
▶Három a kettőben mechanikus reteszelés
▶A levezető alacsony feszültségű kamra on-line felügyelete
▶Digitális kijelző műszer
▶Passzív védelem
▶Emelhető ülés
▶Egyenirányító modul
▶Kisfeszültségű kamra
▶Kettő az egyben mechanikus reteszelő villámhárító
▶DC tápegység (12h-24Ah) mutatóműszer elektromágneses zár Emelő ülés

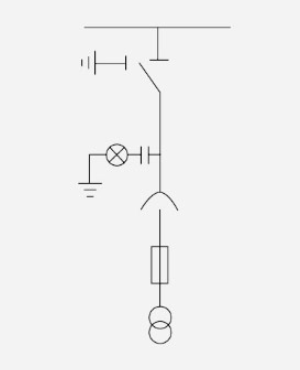

PTC500mm
◆Alaptartozékok
▶Teherkapcsoló
▶Háromállomásos szakaszolós élő kijelző szabványos busz üzemel
▶fogja a feszültségváltót
▶PT olvadó cső
▶Könyökkábel dugó (kábellel együtt)
◇ opcionális tartozékok
▶Elektromos működtető mechanizmus
▶Digitális kijelző műszer
▶DC tápegység elektromágneses zármutató műszer
▶Három a kettőben mechanikus reteszelés A levezető on-line felügyelete
▶Kisfeszültségű kamra
▶Digitális kijelző műszer
▶Passzív védelem
▶Emelkedő ülés Egyenirányító modul
▶Kisfeszültségű kamra
▶Kettő az egyben mechanikus reteszelő edény
▶DC tápegység (12h-24Ah) mutató műszer elektromágneses zár
▶Emelhető ülés

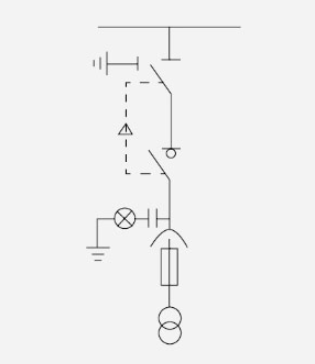

PTi500mm
◆Alaptartozékok
▶Háromállásos leválasztó kapcsoló
▶Töltött kijelző
▶Normál busz
▶Kezelőkar
▶Feszültségváltó
▶PT olvadó cső
▶Könyökkábel dugó (kábellel együtt)
◇ opcionális tartozékok
▶Elektromos működtető mechanizmus
▶Digitális kijelző műszer
▶DC tápegység elektromágneses zármutató műszer
▶Három a kettőben mechanikus reteszelés
▶A levezető online felügyelete
▶Kisfeszültségű kamra
▶Digitális kijelző műszer
▶Passzív védelem
▶Emelhető ülés
▶Egyenirányító modul
▶Kisfeszültségű kamra
▶Kettő az egyben mechanikus reteszelő levezető
▶DC tápegység (12h-24Ah) mutató műszer elektromágneses zár
▶Emelhető ülés
PT 500mm
◆Alaptartozékok
▶Töltött kijelző
▶Normál busz
▶Feszültségváltó
▶PT olvadó cső
▶Könyökkábel dugó (kábellel együtt)
◇ opcionális tartozékok
▶Elektromos működtető mechanizmus
▶Digitális kijelző műszer
▶DC tápegység elektromágneses zármutató műszer
▶Három a kettőben mechanikus reteszelés
▶A levezető online felügyelete
▶Kisfeszültségű kamra
▶Digitális kijelző műszer
▶Passzív védelem
▶Emelhető ülés
▶Egyenirányító modul
▶Kisfeszültségű kamra
▶Kettő az egyben mechanikus reteszelő levezető
▶DC tápegység (12h-24Ah) mutató műszer elektromágneses zár
▶Emelhető ülés
PTS500
◆Alaptartozékok
▶Feszültségváltó
▶PT olvadó cső
▶Könyökkábel dugó (kábellel együtt)
◇ opcionális tartozékok
▶ Villámhárító
▶A levezető online felügyelete
▶DC tápegység (12h-24Ah)
▶Alacsony feszültségű kamramutató műszer
▶Digitális kijelző műszer elektromágneses zár
▶Emelhető ülés
M 650 mm
◆Alaptartozékok
▶Töltött kijelző
▶Hosszú és rövid buszok
▶Transzfer busz
▶Feszültségváltó
▶PT biztosítékos csöves adagolótartály
▶Feszültségváltó
◇ opcionális tartozékok
▶Alacsony feszültségű kamramutató műszer
▶Digitális kijelző műszer elektromágneses zár
▶Emelhető ülés
▶Hőmérséklet- és páratartalom-szabályozó
Megjegyzés: Ha a PT előtt pozitív leválasztó kapcsolót adnak hozzá, a szekrény szélességét 1000 mm-re kell módosítani, és a többi méret változatlan marad.

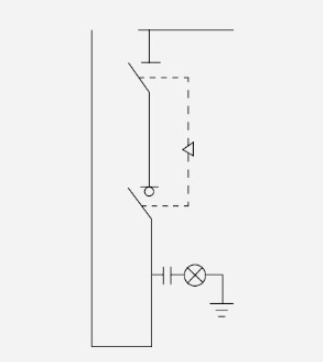

○ 2. séma
C 420 mm
◆Alaptartozékok
▶Háromállásos leválasztó kapcsoló
▶Töltött kijelző
▶Normál busz
▶Kezelőkar
▶Teherkapcsoló
◇ opcionális tartozékok
▶Elektromos működtetésű villámhárító
▶Átfogó biztosítás
▶Digitális kijelző műszer
▶DC tápellátás elektromágneses zár
▶Nulla sorrendű transzformátor
▶Hibajelző (hőmérsékletméréssel) mutatóműszer ▶Levezető online felügyelete
▶Passzív védelem
▶Emelhető ülés
▶Egyenirányító modul
▶Átmenő eres áramváltó
▶EKL-4 hibajelző
▶Kisfeszültségű kamra
▶Kettő az egyben mechanikus retesz
▶Bejövő vezeték földelő reteszelése
▶Három a kettőben mechanikus reteszelés
▶Kábeltartozékok
V 420mm
◆Alaptartozékok
▶3 állású szakaszoló
▶Töltött kijelző
▶Szabványos gyűjtősín
▶ Kezelőkar
▶Megszakító
▶CT
◇ opcionális tartozékok
▶Elektromos működtető mechanizmus
▶Dodge eszköz
▶Átfogó biztosítás
▶Digitális kijelző műszer
▶DC tápellátás elektromágneses zár
▶Nulla sorrendű transzformátor
▶Hibajelző (hőmérsékletméréssel) mutató műszer
▶A levezető online felügyelete
▶Passzív védelem
▶Emelhető ülés
▶Egyenirányító modul
▶Átmenő eres áramváltó
▶Hibajelző EKL-4 Alacsony feszültségű kamra
▶Kettő az egyben mechanikus retesz
▶Bejövő vezeték földelő reteszelése
▶Három a kettőben mechanikus reteszelés
▶Kábeltartozékok
V 650mm
◆Alaptartozékok
▶Kétállomásos leválasztó kapcsoló
▶Töltött kijelző
▶Normál busz
▶Kezelőkar-megszakító
▶ Áramváltó
▶Csatlakozó busz
◇ opcionális tartozékok
▶Elektromos működtető mechanizmus
▶Átfogó biztosítás
▶Kisfeszültségű kamra
▶Kettő az egyben mechanikus retesz
▶Három a kettőben mechanikus reteszelés
▶DC tápegység mutató műszer
▶Digitális kijelző műszer
▶Emelhető ülés
▶Passzív védelmi egyenirányító modul
▶Elektromágneses zár

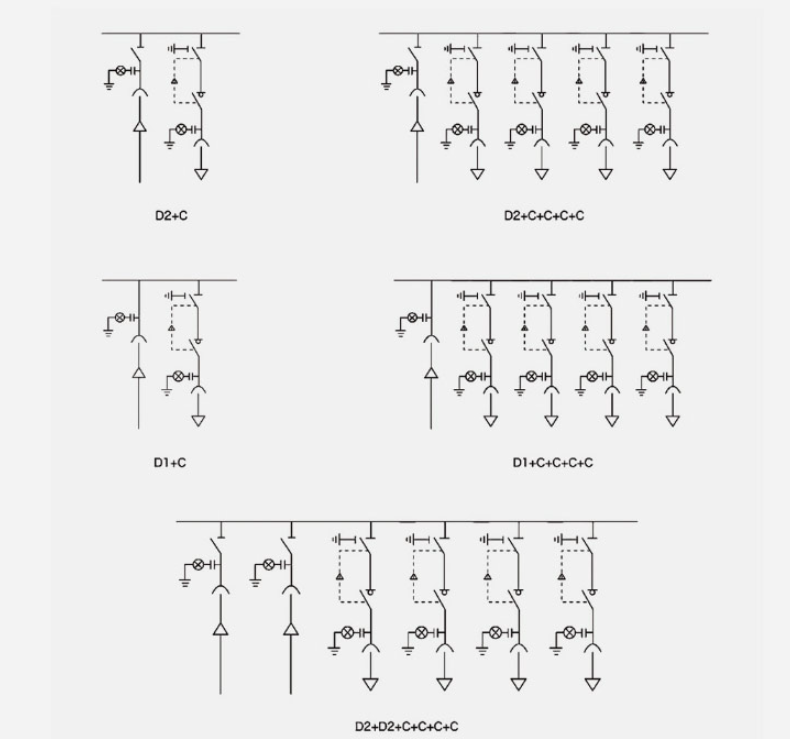

○ 3. séma
DI 420mm
◆Alaptartozékok
▶Töltött kijelző
▶Szabványos gyűjtősín
◇ opcionális tartozékok
▶Kábeltartozékok levezető
▶A levezető online felügyelete
▶Hibajelző EKL-4 hibajelző (hőmérséklet méréssel) ▶Elektromágneses zár
▶Emelhető ülés
DI 420mm
◆Alaptartozékok
▶Töltött kijelző
▶Szabványos gyűjtősín
▶ Kezelőkar
▶2 állású szakaszoló
◇ opcionális tartozékok
▶Kisfeszültségű kamra
▶Kettő az egyben mechanikus retesz
▶Három a kettőben mechanikus reteszelés
▶Elektromágneses zárral emelhető ülés

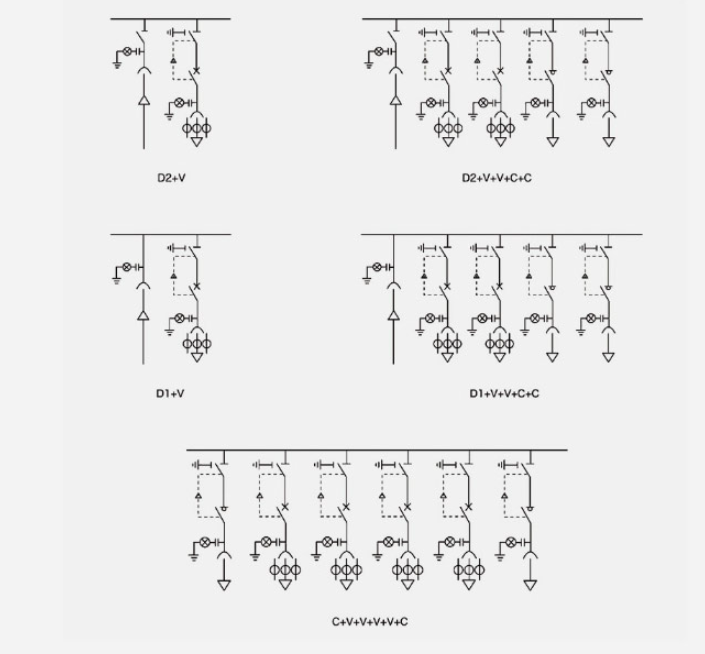

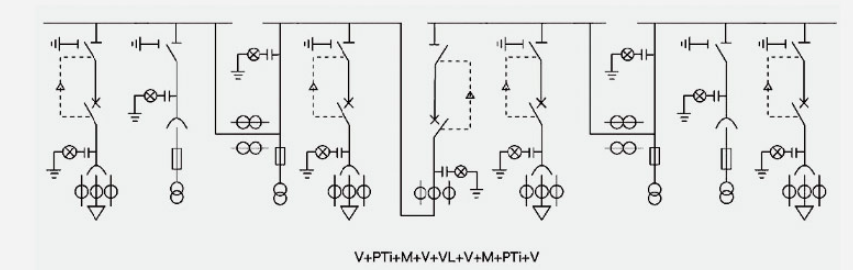

● Tipikus sémakombináció 1
Megjegyzés: A fenti tipikus kombinációs referenciaséma többféleképpen kombinálható a felhasználók igényei szerint.
Tipikus sémakombináció 2
Megjegyzés: A fenti tipikus kombinációs referenciaséma többféleképpen kombinálható a felhasználók igényei szerint.
ATS szegmentációs séma
● Kapcsoló kezelési útmutató

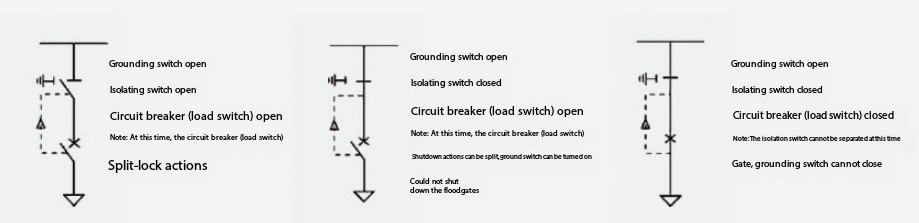

Kapcsoló helyzet, állapot és reteszelés
A művelet lépései:
Erőátvitel: Akassza (zárja) a felső és alsó ajtót egy megszakítóval (terheléskapcsoló) → a földelő kapcsolót egy leválasztó kapcsolóval → az erőátviteli megszakító (terheléskapcsoló) elkészült.
Áramkimaradás: megszakító (terheléskapcsoló) → szakaszoló → földelőkapcsoló → megszakító (terheléskapcsoló) tehermentes (nyitott), és az ajtó elsötétül.
● Telepítési útmutató

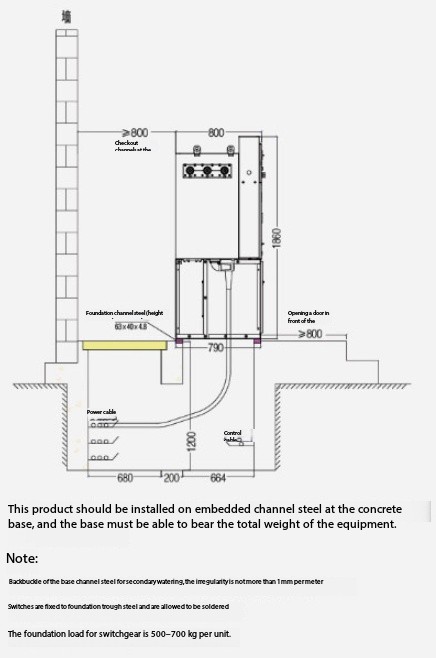

◆Alapozás és méretek

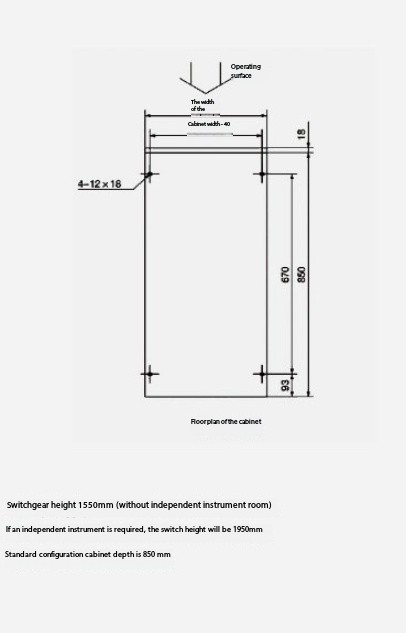

◆A szekrény és a teljes beépítési méretek
Hot Tags: Környezetbarát gázszigetelt kapcsolószekrény
Kapcsolódó kategória
- Doboz típusú alállomás
- Nagyfeszültségű gyűrűs fő egység
- Kábel ág doboz
- Nagyfeszültségű kapcsolóberendezés
- Alacsony feszültségű kapcsolóberendezés
- Fotovoltaikus termékek
- SF6 terheléskapcsoló
- Porszívó
- Kapcsolatfelvétel
- Földelő kapcsoló
- Aktuális transzformátor
- Feszültségtranszformátor
- Erőteljesítmény
- Energiaelosztó transzformátor
Kérdés küldése
Elérhetőségei
-
Cím
No.228 Weishiqi út, Yueqing Gazdasági Fejlesztési Zóna, Wenzhou város, Zhejiang tartomány, Kína
-
Tel
-
A kábel ágdobozával, a nagyfeszültségű kapcsolókészülékkel, az alacsony feszültségű kapcsolókészülékkel vagy az árlistával kapcsolatos kérdésekért kérjük, hagyja el e -mailjét nekünk, és 24 órán belül kapcsolatba lépünk.
