Környezetbarát Ring főegység

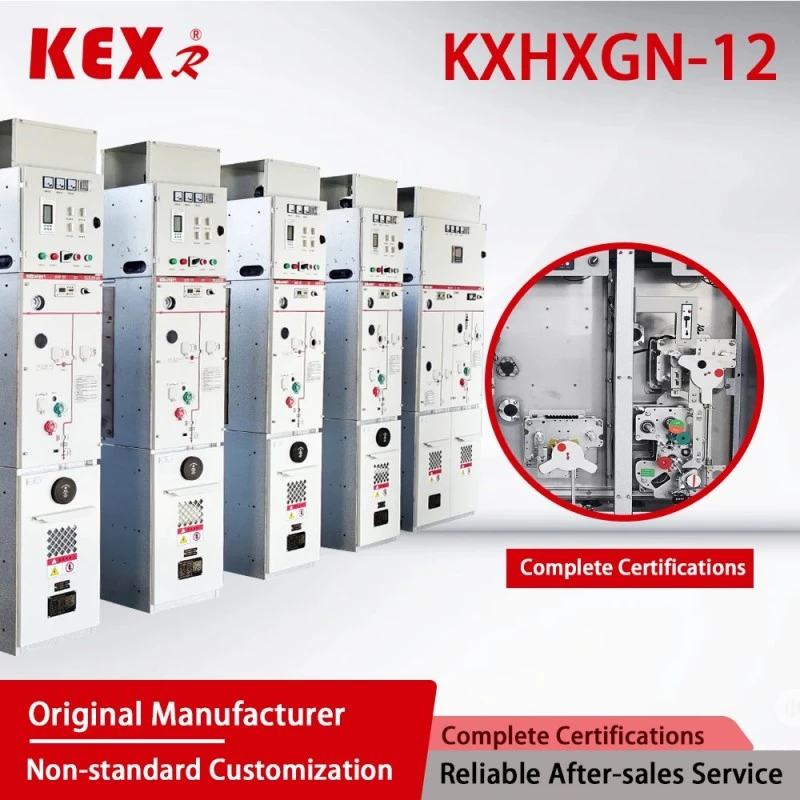

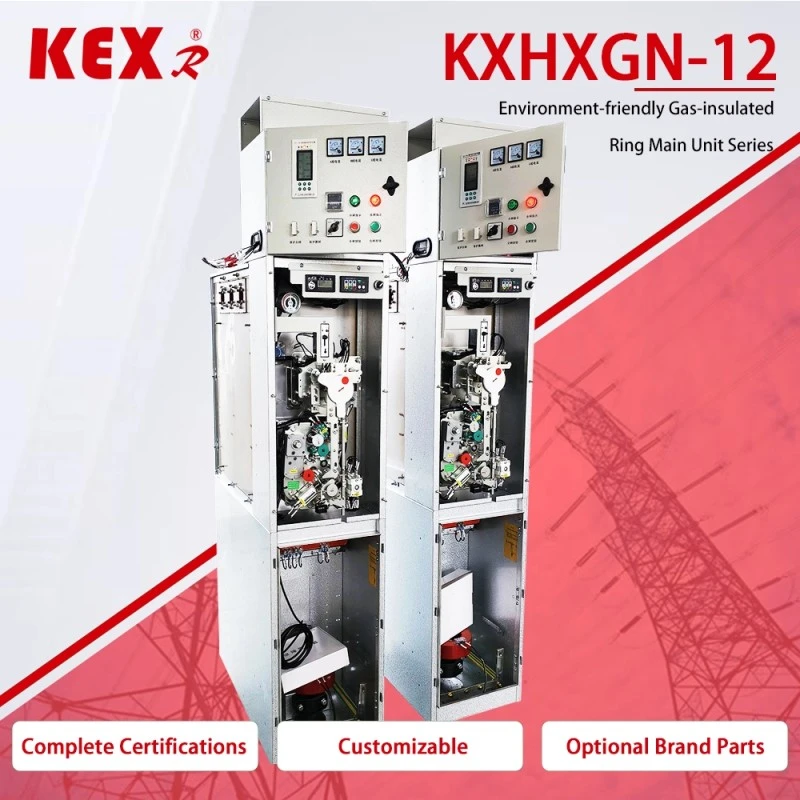

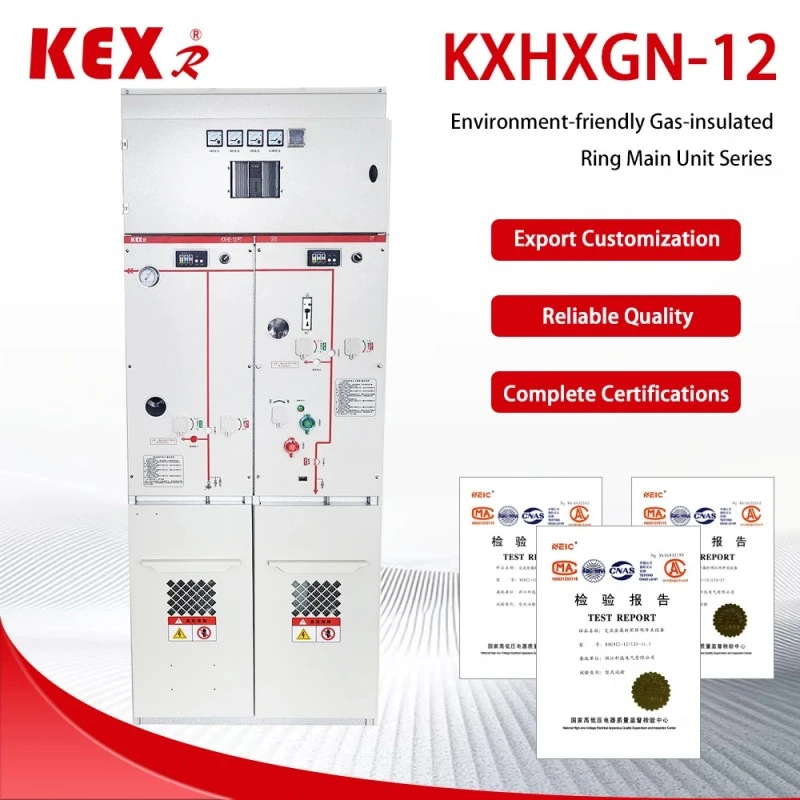

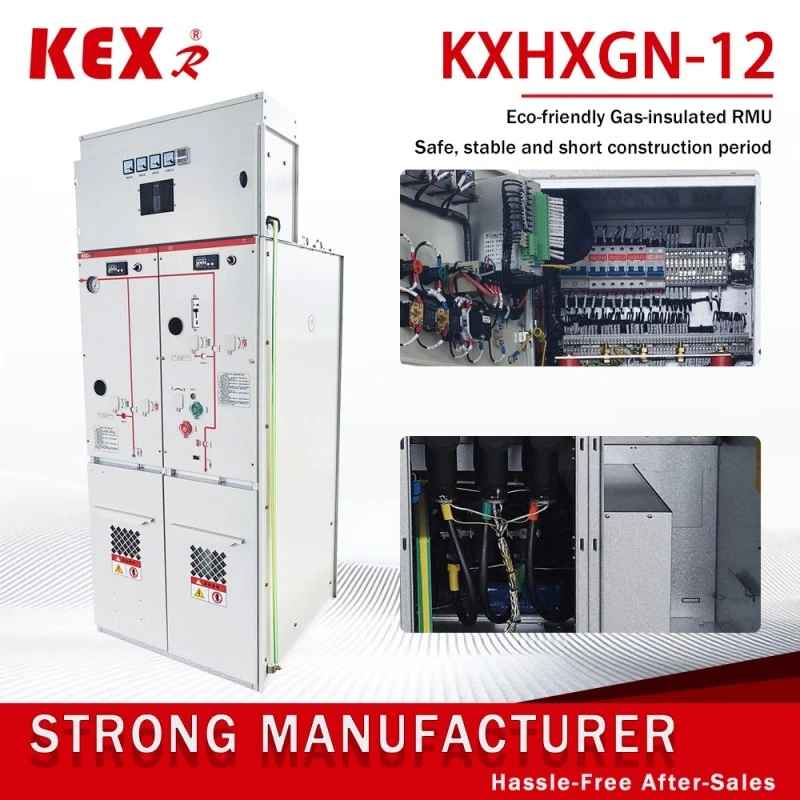

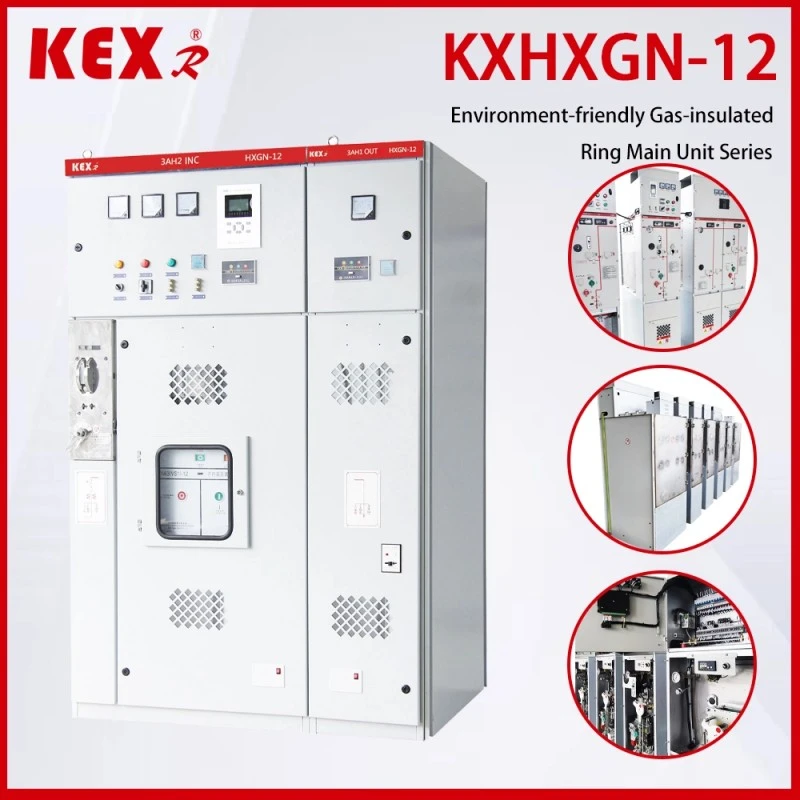

A kínai erőátviteli és elosztó berendezéseket szállító KEXR által gyártott KXHXGN-12 típusú Környezetbarát gyűrűs főegység egy 12kV-os gázszigetelt gyűrűs hálózati szekrény környezetvédelmi gázzal (például száraz levegővel, nitrogénnel vagy vegyes gázzal) szigetelő közegként, amely alkalmas gyűrűs hálózati tápellátásra, terminál tápellátásra, valamint elosztóhálózatok kisméretű nyitó- és záróállomásaira.
Modell: KXHXGN-12
Márka: KEXR

Kérdés küldése

termékleírás

● A környezetbarát gyűrűs főegység fő jellemzője

(1) Környezetvédelmi előnyök

◆Ingyenes SF-gáz: A környezetbarát gyűrűs főegység száraz levegőt, nitrogént vagy új környezetvédelmi gázt (például G, Air Plus® stb.) használ, ami összhangban van az EU F-gáz-szabályozásával és Kína „kettős széndioxid-kibocsátás” politikájával.

◆ Alacsony szén-dioxid-kibocsátás: Az SF gyűrűs hálózati szekrényhez képest a GWP (Global Warming Potential) megközelíti a nullát.

(2) Szerkezeti tervezés

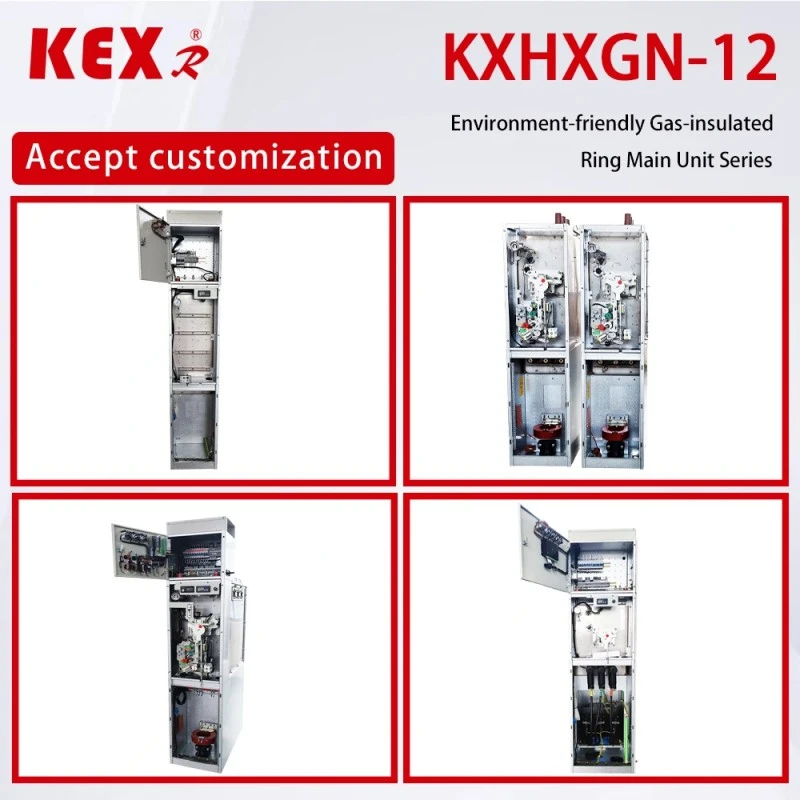

◆Moduláris felépítés: A környezetbarát gyűrűs főegység bejövő, kimenő vonal, mérő és PT egysége bővíthető.

◆Zárt szerkezet: A környezetbarát gyűrűs főegység védelmi szintje eléri az IP67-et, amely por-, nedvesség- és páralecsapódásálló, és zord környezetben is használható.

◆Kompakt méret: helyet takarít meg, mint az AIS gyűrűs hálózati szekrény, és környezetbarátabb, mint a hagyományos SF₆ GIS.

(3) Intelligens opciók

Intelligens monitorozás (például DTU, online hőmérsékletmérés, részleges kisülési figyelés stb.) kiválasztható a dolgok internetéhez (IoT) való hozzáférés támogatásához, valamint a távoli üzemeltetés és karbantartás megvalósításához.

● A környezetbarát gyűrűs főegység műszaki paraméterei

◆ Megszakító szekrény

Tétel				Egység	Adat
Névleges feszültség				KV	12
Névleges frekvencia				HZ	50
Névleges szigetelési szint	1 min üzemi frekvencia ellenállás Feszültség		Grod, fázisról fázisra	KV	42
			Szünet		48
	Fényimpulzus-ellenállási feszültség (csúcs)		Grod, fázisról fázisra	KV	75
			Szünet		85
	1 perc tápfrekvencia-ellenállás a segéd-/vezérlőáramkör feszültségéhez (a testhez)			KV	2
Névleges áram				A	630
Névleges rövid távú ellenállási áram (virtuális érték)			Fő áramkör/földelés kapcsoló	kA	25/4s
			Földelő áramkör	kA	21,7/4s
Névleges csúcsellenállási áram			Fő áramkör/földelés kapcsoló	kA	63
			Földelő áramkör	kA	54.5
Névleges rövidzárlati megszakítási áram és idők				kA/idő	25/30
Névleges rövidzárlati záróáram (csúcs)				kA	63
Névleges kábel töltési megszakítási áram				A	25
A megszakító névleges működési sorrendje O-0,3s-CO-180s-CO
Mechanikai élet		Megszakító / szakaszoló		Idő	10000/3000
IP fokozat		Lezárt doboz			IP67
		Kapcsolómű héja			IP4X
Gáznyomás		Névleges gáztöltési szint (20 ℃, túlnyomás)		Mpa	0.02
		Névleges gáz minimális működési szint (20 ℃, túlnyomás)		Mpa	0
Tömítési teljesítmény,		Éves szivárgási arány		%/Év	≤0,05

◆Töltsön be kapcsolószekrényt

Tétel			Egység	Adat
Névleges feszültség			KV	12
Névleges frekvencia			HZ	50
Névleges szigetelési szint	1 min üzemi frekvencia ellenállás Feszültség		KV

	Fényimpulzus-ellenállási feszültség (csúcs)		KV

	1 perc tápfrekvencia-ellenállás a segéd-/vezérlőáramkör feszültségéhez (a testhez)		KV	2
Névleges áram			A	630
Névleges rövid távú ellenállási áram (virtuális érték)		Fő áramkör/földelés kapcsoló	KA	25/4s
		Földelő áramkör	KA	21,7/4s
Névleges csúcsellenállási áram		Fő áramkör/földelés kapcsoló	KA	63
		Földelő áramkör	KA	54.5
Névleges rövidzárlati záróáram (csúcs)		Terhelési kapcsoló/földelés kapcsoló	KA	63
Névleges aktív terhelésmegszakító áram			A	630
Névleges zárt hurkú megszakító áram			A	630
5% Névleges aktív terhelés megszakító áram			A	31.5
Névleges kábel töltési megszakítási áram			A	10
Névleges aktív terhelési megszakítási idők			Idő	100
Földzárlati áram megszakítása			A/Time	31,5/10
A vezetékek és kábelek töltőárama földzárlat esetén megszakad.			A/Time	17,4/10
Mechanikai élet	Megszakító / szakaszoló		A/Time	10000/3000
IP fokozat	Lezárt doboz			IP67
	Kapcsolómű héja			IP4X
Gáznyomás	Névleges gáztöltési szint (20 ℃, túlnyomás)		Mpa	0.02
	Névleges gáz minimális működési szint (20 ℃, túlnyomás)		Mpa	0
Tömítési teljesítmény,	Éves szivárgási arány		%/Év	≤0,05

● A Környezetbarát ring főegység megvalósítási szabványa

◆ A GB/T 1022 szabvány általános műszaki követelményei a nagyfeszültségű kapcsoló- és vezérlőberendezésekre vonatkozóan.

◆ GB/T39063640,5kV AC fémmel zárt kapcsoló- és vezérlőberendezések.

◆ GB/T1985 Nagyfeszültségű váltakozó áramú leválasztó kapcsoló és földelő kapcsoló

◆ GB/T38043,6-40,5 kV AC nagyfeszültségű terheléskapcsoló

◆ GB/T1984 Nagyfeszültségű váltakozó áramú megszakító

◆ GB/T4208 héjvédelmi szint IP-kódja

◆ GB/T7354 részleges kisülési mérés

◆ GB/T311.1 Szigeteléskoordináció 1. rész: Meghatározás, alapelvek és szabályok

● A környezetbarát gyűrű főegységének használati feltételei

◆ Maximális hőmérséklet: +45 Celsius-fok;

◆ Minimális hőmérséklet: -25 Celsius-fok;

◆ Maximális hőmérséklet: (24 órás átlag) +35 Celsius-fok;

◆ Maximális átlagos relatív páratartalom (24 óra 1: ≤ 95%; Magasság: ≤ 1500 m; Szeizmikus kapacitás: 8 fok;

◆ Védelmi fokozat: feltöltött háztömítés IP67, kapcsolószekrény ház IP4x；

◆ A környező levegő nem lehet nyilvánvalóan szennyezett maró hatású éghető gázzal és vízgőzzel.

◆ Nincs gyakori heves vibrációs hely, és a kemény részek alatti durva kialakítás minden követelménynek megfelel.

◆ Ha normál környezeti feltételek mellett használják a GB/T3906-on túl, a felhasználónak egyeztetnie kell a KEXR-rel

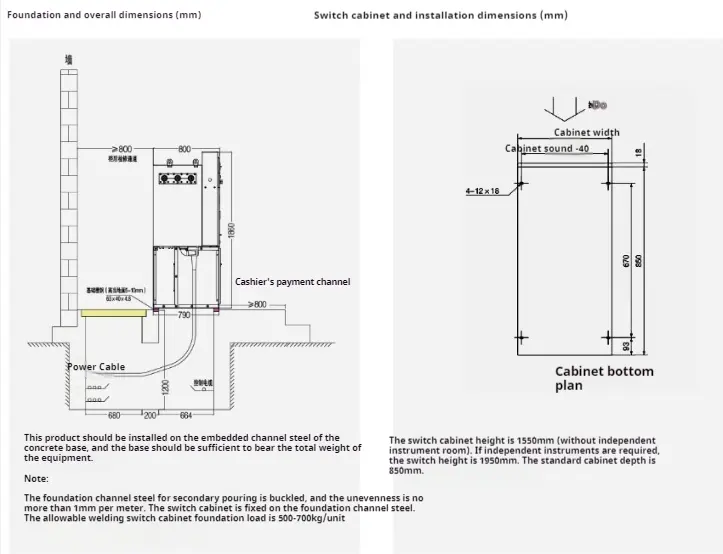

● Telepítési útmutató

Environment Friendly Ring Main Unit
