Kábelcsatlakozó

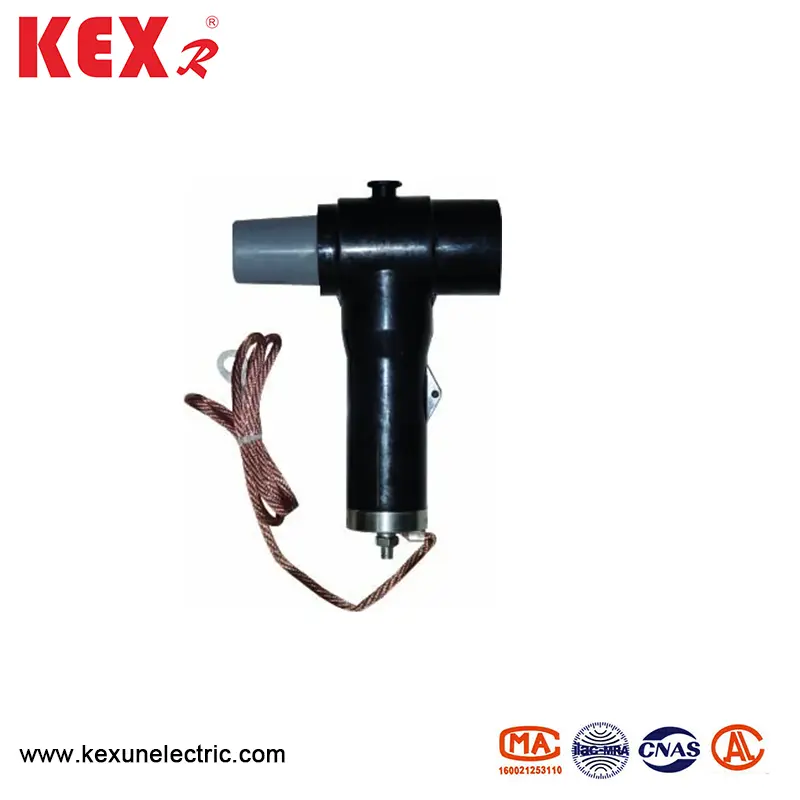

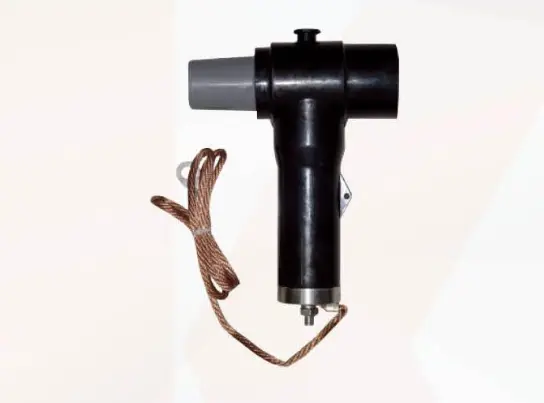

● Termékkép

◆ A termék áttekintése

Közös kábelcsatlakozóként a hátsó rögzítőt közvetlenül a 10 kV -os érinthető elülső/hátsó csatlakozóra telepítik, hogy az elektromos berendezések túlfeszültség védelmét biztosítsák. A hátsó villámlereszelő teljesen szigetelt és lezárt.

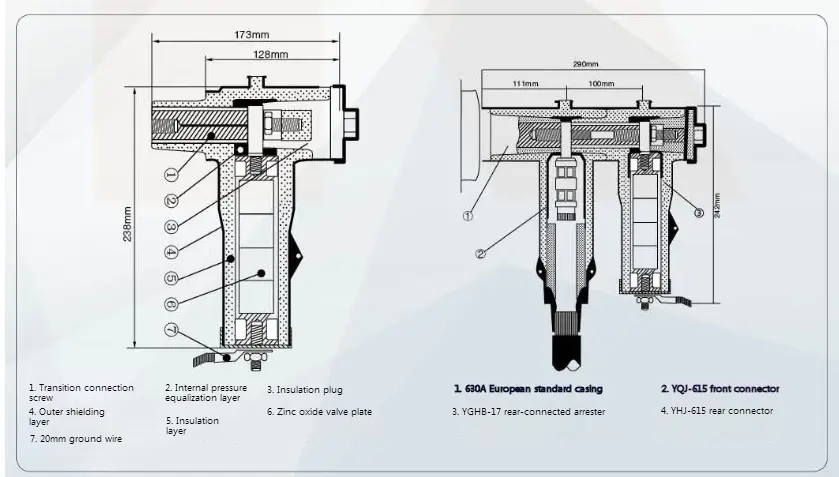

◆ Vázlatos rajz rajz

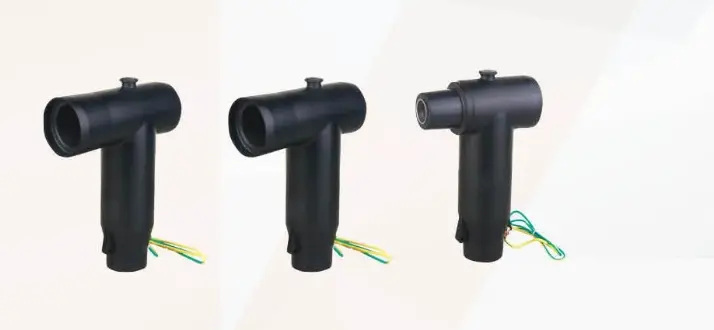

● Termékkép

◆ A termék áttekintése

A 15 kV-os érinthető kábelcsatlakozót az EN50181-1997 szabvány szerint tervezték, finom megjelenéssel, és alkalmazható a 10 kV-os gyűrűs hálózati kabinetre, a kábel ágdoboz fő hálózati rendszerére vagy a Box Transformer gyűrűs hálózati rendszerére, mint bejövő és kimenő kábelekre. Az YHJ-615 érintő hátsó csatlakozó vagy a BL-17 nyálkahártya csatlakoztatásával a többcsatornás bővítés vagy a túlfeszültség védelme megvalósítható. A 15 kV érintő kábelcsatlakozó névleges árama 630A. Az XLPE tápkábelekhez alkalmas, 35-400 mm² keresztmetszettel.

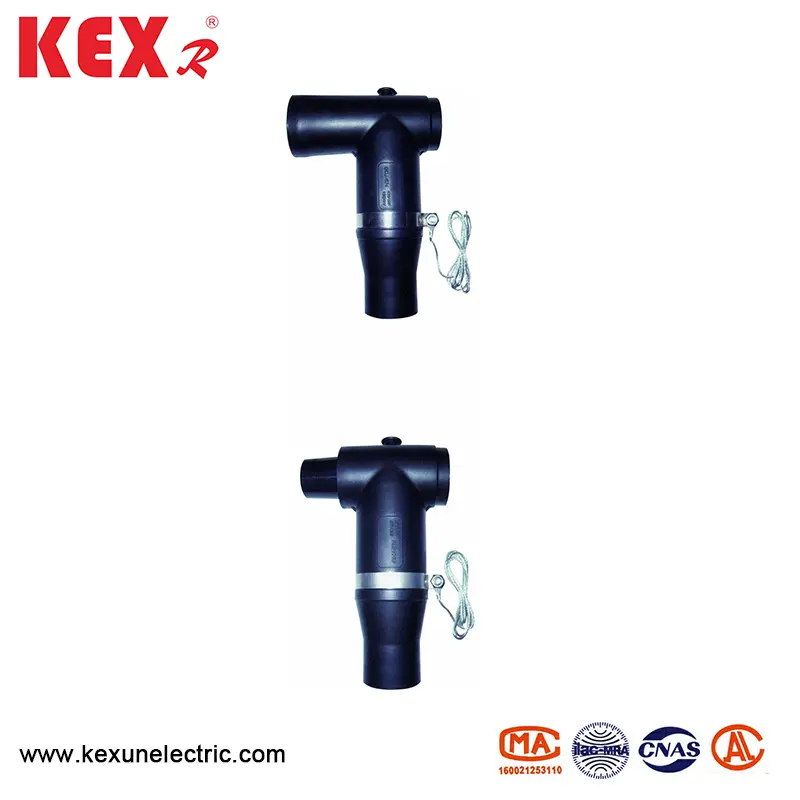

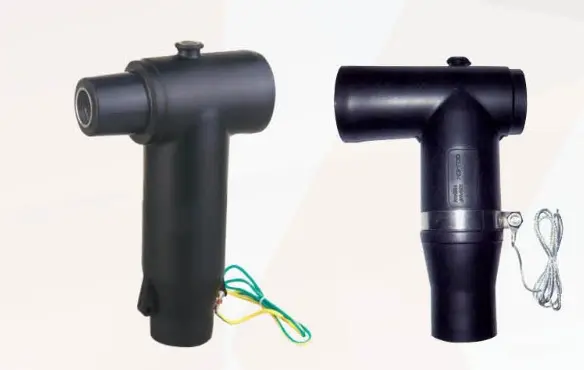

● Termékkép

◆ A termék áttekintése

Az érintő 24kV-os kábelcsatlakozót az EN50181-1997 szabvány szerint tervezték, finom megjelenéssel, és alkalmazható a 24kV-os gyűrűs hálózati szekrényre, a kábelfák dobozának fő hálózati rendszerére vagy a Box Transformer gyűrűs hálózati rendszerére. Vezeték és kábelcsatlakozás. Az YHJ-625 érintő hátsó csatlakozó vagy a BL-30-es braster csatlakoztatásával a többcsatornás bővítés vagy a túlfeszültség védelme megvalósítható. Az érintő csatlakozó névleges árama 630a, amely alkalmas XLPE tápkábelre, 35 ~ 400 mm² keresztmetszettel.

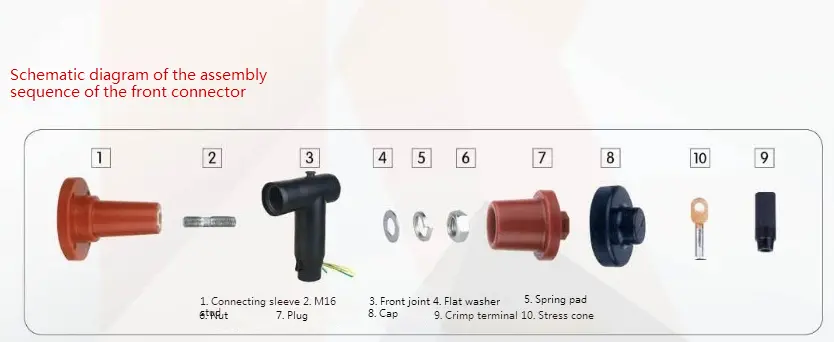

◆ Az első ízületi szerelés sorrendjének vázlatos diagramja

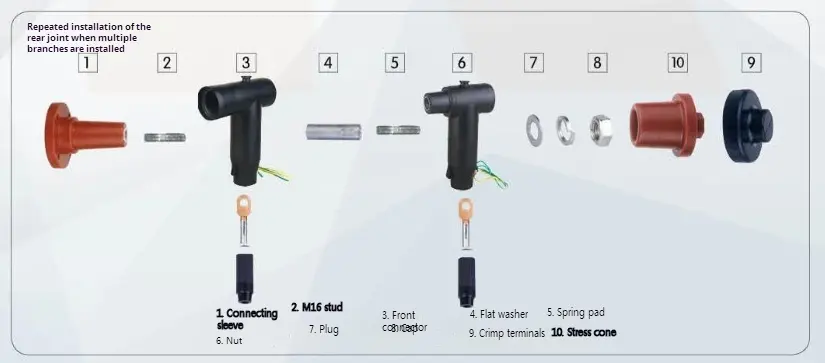

◆ Az első és a hátsó ízület összeszerelési sorrendjének vázlatos diagramja
