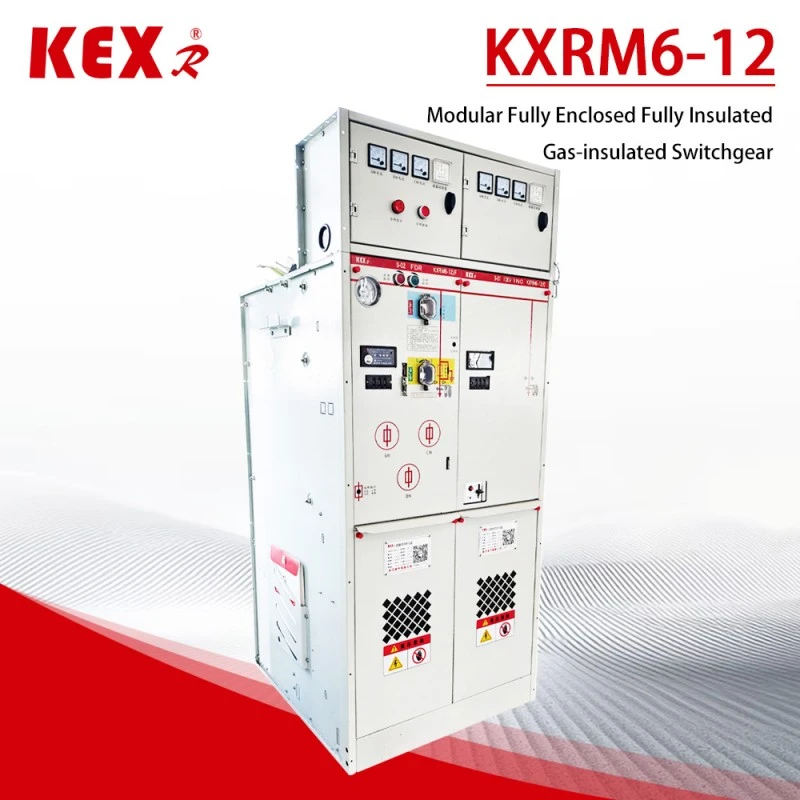

AIS egység

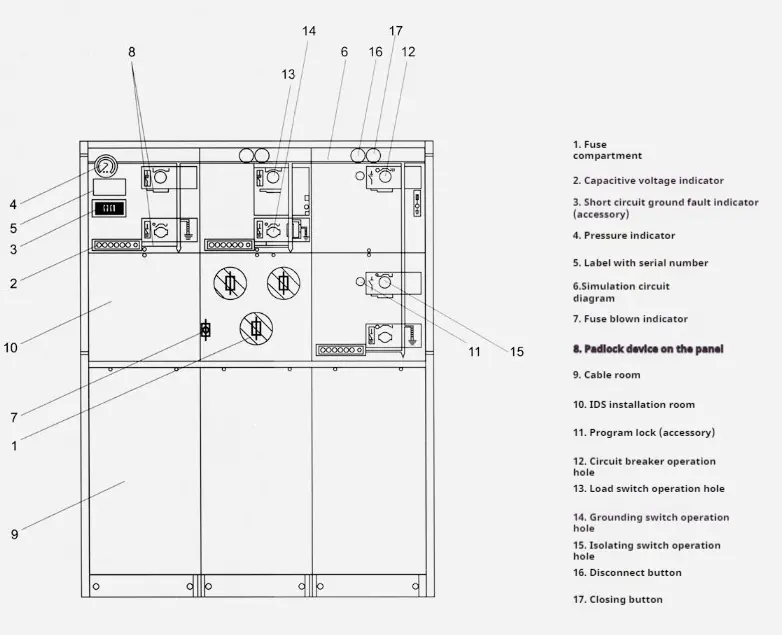

●Alkatrészek

1.Ampermérő

2.Kondenzációs szabályozó

3.Mikroszámítógép védőeszköz

6 .Barométer

7.Töltött kijelző

8. Hibajelző

9. Elektromos működési mechanizmus

10. Kézi működtető mechanizmus

10. Elektromágneses zár

12~13 . Áramváltó

14.Kábel csatlakozó

15. Feszültségváltó

16 .Alumínium ötvözet fűtőlap

●KXRM6-12 AIS egység Használati feltételek

Hőmérséklet: +40 ℃ ~ -40 ℃

Magasság: kevesebb, mint 1000 m

Helyszín: páratartalom, por, sópolarizáció, bányák és egyéb környezetek.

A 24 órán belüli rövid ideig tartó vízbe merítés nem befolyásolja a használatot.

Megjegyzés: Ha a magasság nagyobb, kérjük, adja meg a konkrét magasságot.

● Az AIS-egység szabványai

A KXRM6-12 AIS egység megfelel az alábbi szabványoknak

IEC60056, IEC60298, IEC60129, IEC60420, IEC60265, IEC60694 stb...

GB3804, GB3906, GB11022 stb...

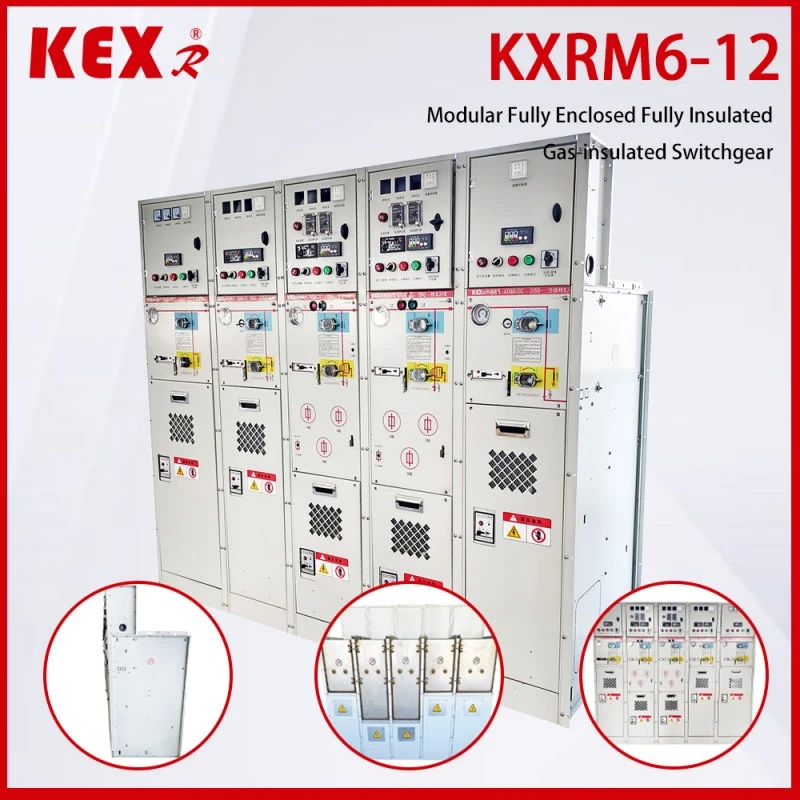

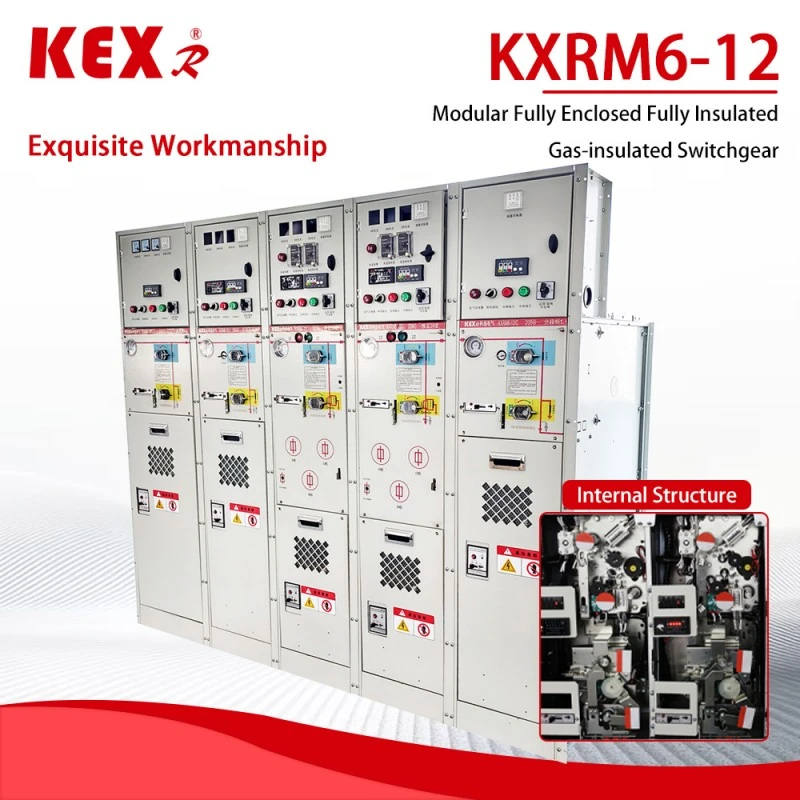

● Az AIS egység fő előnyei

◆ A KXRM 6-12 típusú AIS egységben lévő SF6 gázt ívoltó és szigetelő közegként használják.

◆ A kapcsolóegység teljesen tömített és szigetelt; A gyűjtősínek, a kapcsolók és a feszültség alatt álló részek teljesen rozsdamentes acél burkolatba vannak zárva.

◆ Az üreg 1,4bar SF6 gázzal van feltöltve, és a védettségi szint eléri az IP67-et: az egész kapcsolókészüléket teljesen nem érintik a külső környezeti viszonyok, ami biztosítja a kapcsoló normál működését még szélsőséges esetekben is, például rövid ideig tartó vízbemerítés esetén, és a termék karbantartást nem igényel.

◆ A kapcsolóegység tökéletes "öt-megelőző" reteszeléssel rendelkezik, amely teljesen kiküszöböli a személyzet és a berendezések emberi hibás működéséből eredő működési hibáit.

◆ Minden kapcsolóegység megbízható, biztonságos nyomáscsökkentő csatornákkal rendelkezik, amelyek extrém esetekben is biztosítják a kezelők személyi biztonságát.

◆ Az egység fix egység kombinációra és bővíthető egység kombinációra oszlik.

◆ Az egység általában elölről be- és kilép, illetve oldalról is ki- és kihúzható a különböző beépítési helyzeteknek megfelelően.

◆ Az egység mérete kényelmesen telepíthető, szűk helyekre és rossz környezeti feltételekre is alkalmas lehet.

◆ Az egység felszerelhető elektromos, távirányító és felügyeleti eszközökkel a felhasználók különböző igényei szerint.

● Főleg műszaki paraméterek táblázata

JEGYZET¹: A biztosíték névleges áramától függ

JEGYZET²:A nagyfeszültségű biztosítéktól függ

● Az AIS egység minden modulja a következő konfigurációval rendelkezik

▶D Készülékkonfiguráció A szabványos konfigurációt és jellemzőket lásd a "Kábelcsatlakozó modul földelő kés nélkül".

▶A C egység konfigurálása A szabványos konfigurációt és jellemzőket lásd a "Load Switch Module" részben.

▶F Az egység konfigurációja A szabványos konfigurációt és jellemzőket lásd a "Vákuumkapcsoló modul" részben.

A KX-RM6 AIS egység szabványos kombinációja a következő konfigurációkat is biztosítja

▶A bejövő persely kapacitív feszültségjelzője

▶Minden gázkamra nyomásmérővel van felszerelve az SF6 sűrűségének ellenőrzésére.

▶Emelőfül

▶Kezelőkar

Példa:

□ Terheléskapcsoló C modul

○ Normál konfiguráció és funkciók

▶630a gyűjtősín

▶Háromállásos terhelés/földelés kapcsoló

▶Háromállásos egyrugós működtető mechanizmus két független terheléskapcsolóval és földelőkapcsoló működtető tengelyekkel.

▶A terheléskapcsoló és a földelő kapcsoló helyzetének jelzése

▶Vízszintes kimenő persely elöl, 630A 400-as sorozatú csavarpersely.

▶Kapacitív feszültségjelző a persely villamosításának jelzésére

▶Az összes kapcsolófunkcióhoz kényelmes lakatot szerelni az RMU-ra.

▶SF6 gáznyomásmérő (minden SF6 gázdobozban csak egy)

▶földelő gyűjtősín

▶Reteszelés a földelőkapcsoló és a kábeltér első RMU-ja között

○ Opcionális konfigurációk és szolgáltatások

▶Fenntartott buszhosszabbítás

▶Külső busz

▶Teherkapcsoló elektromos működtető mechanizmus DC24V/48V/110V/220V; AC 110V/220V；

▶Zárlat- és földzárlatjelző Mérőgyűrűs áramváltó és ampermérő

▶Mérőgyűrűs áramváltó és wattóra mérő

▶A kábelbevezető hüvelyre villámhárító vagy dupla kábelfej szerelhető fel.

▶Kulcsos reteszelés Bejövő vezeték feszültség alatti földelési reteszelés (földelőkapcsoló reteszelése, ha a persely feszültség alatt van) AC/DC 110 V/220 V. segédérintkező

▶Teherkapcsoló állása 2NO+2NC, földelőkapcsoló állása 2NO+2NC, nyomásmérő 1NO jellel és 1NO ívoltó jelérintkezővel.

▶A másodlagos eszköz beépíthető

▶Másodlagos vezetékkamra a kapcsolóegység tetején, kisfeszültségű doboz a kapcsolóegység tetején.

□ Terheléskapcsoló és biztosíték kombinált F modul

○ Normál konfiguráció és funkciók

▶630a gyűjtősín

▶Háromállásos terheléskapcsoló, a biztosíték első vége mechanikusan össze van kötve a biztosíték végén lévő földelő kapcsolóval.

▶Háromállásos rugós működtető mechanizmus, két független terheléskapcsolóval és földelőkapcsoló működtető tengelyekkel.

▶A terheléskapcsoló és a földelő kapcsoló helyzetének jelzése

▶ Biztosítékcső

▶A biztosíték vízszintesen van elhelyezve.

▶Biztosíték kioldásának jelzése Vízszintes kimenő persely elöl, 200-as sorozatú, 200A-es dugaszolható persely.

▶Kapacitív feszültségjelző a persely villamosításának jelzésére

▶Az összes kapcsolófunkcióhoz kényelmes lakatot szerelni az RMU-ra.

▶SF6 gáznyomásmérő (minden SF6 gázdobozban csak egy)

▶földelő gyűjtősín

▶A transzformátorvédelem biztosítékai 12KV, max 125A, 24KV és max 63A.

▶Reteszelés a földelőkapcsoló és a kábeltér első RMU-ja között.

○ Opcionális konfigurációk és szolgáltatások

▶Fenntartott gyűjtősín-hosszabbítás

▶Külső busz Motor terheléskapcsolós működéshez 24V/48V DC 110V/220V DC/AC.

▶Párhuzamos kioldó tekercs 24V/48V DC 110V/220V DC/AC.

▶Párhuzamos zárótekercs 24V/48V DC 110V/220V DC/AC.

▶ Mérőgyűrűs áramváltó és ampermérő Mérőgyűrűs áramváltó és wattóra mérő

▶Bejövő vezeték feszültség alatti földelési reteszelés (földelőkapcsoló reteszelése, ha a persely feszültség alatt van) AC/DC 110 V/220 V. segédérintkező

▶Teher záróállása 2NO+2NC, földelőkapcsoló állás 2NO+2NC, biztosíték kioldása 1NO, nyomásmérő 1NO jelzéssel és 1NO ívoltó jelérintkezővel.

▶A másodlagos eszköz a kapcsolóegység tetején lévő szekunder vezetékkamrába és a kapcsolóegység tetején lévő kisfeszültségű dobozba telepíthető.

□ M mérőmodul

○ Normál konfiguráció és funkciók

▶12KV mérőegység

▶2 áramváltó

▶2 feszültségváltó

▶6 db 400-as sorozatú persely a GSFR6-12 rugalmas kiterjesztett külső buszának a felső bemenettel és az alsó kimenettel való összekötésére szolgál.

▶Lángvédő a PT védelmére

▶Kis nyomású alkatrész 1 voltméter váltókapcsolóval, 1 ampermérő váltókapcsolóval, szélesség x magasság x mélység =696×1806×820 mm.

○ Opcionális konfigurációk és szolgáltatások

▶3 áramváltó

▶3 feszültségváltós villámhárító

▶Kapacitív feszültségjelző, amely jelzi, hogy az RMU fel van töltve

▶Kis nyomású komponens: 1 teljesítménymérő, 1 meddőteljesítmény-mérő.

□ VCB CB modul

○ Normál és opcionális konfiguráció és funkciók

▶A villámhárító az 1250a/630a gyűjtősín bemenő kábelére van felszerelve.

▶Vákuummegszakító 1250a/630a vezetékvédelemhez

▶ Áramváltó

▶Vákuumos megszakító VD4X0 elektromosan működtetett 10VDC

▶Feszültségváltó

▶Az UXO elektromos működtetése, a vákuummegszakító felső három állomásos leválasztó/földelő kapcsolója. ▶REF542plus védő- és vezérlőegység (védő CT-vel)

▶Shunt kioldó tekercs 110V/220V DC

▶Záró tekercs 110V/220VDC

▶400-as sorozatú 1250A/630A kimeneti persely elöl vízszintesen elhelyezett csavarpersely.

▶Kapacitív feszültségjelző 1250A/630A fenntartott buszhosszabbítása a persely éles jelzésére

▶SF6 gáznyomásmérő (minden SF6 gázdobozban csak egy) Szélesség x magasság x mélység = 696 × 1806 × 781 mm. ▶Be-kikapcsolási sorrend: O-0,3s-CO-180s-CO.

▶Gáznyomás-érzékelő

□ Opcionális tartozékok

1. Segédérintkező Minden terheléskapcsoló és megszakító felszerelhető 2NO+2NC kapcsolóállást jelzővel. A transzformátor kapcsolójára és a megszakítóra párhuzamos kioldótekercs (AC vagy DC) szerelhető, a kisfeszültségű vezérlőelem pedig az elülső RMU mögött található.

2. Feszültség kijelzés A kapacitív feszültségjelző mutatja, hogy a persely fel van-e töltve vagy sem, és a rajta lévő aljzat használható magfázishoz.

3. Rövidzárlat és földzárlat jelző A hibakeresés megkönnyítése érdekében a kábelkapcsoló modul rövidzárlati és földelési hibajelzőkkel is felszerelhető az egyszerű hibaészlelés érdekében.

4. Elektromos működés Ez egy szabványos séma a kábelkapcsoló egység és a transzformátor egység kézi működtetésére. Választhat elektromos működtető mechanizmus telepítése is. A kábelkapcsolókat, a vákuum-megszakítókat és a földelőkapcsolókat az elülső RMU mögött elhelyezett mechanizmusok működtetik. Minden kapcsoló és megszakító működtethető kezelőkarral (standard konfiguráció), vagy felszerelhető motoros működtető mechanizmussal (tartozékok). A földelő kapcsoló azonban csak manuálisan működtethető, és be van állítva egy olyan mechanizmus, amely képes lezárni a hibaáramot. Az elektromos működési mechanizmus fokozatonként könnyen megvalósítható.

5. Kábelcsatlakozás A DIN47636 szabvány szerinti szabványos átvezetések vannak beépítve. Minden persely azonos magasságban van a talajtól, és kábelhelyiség fedőlemez védi őket. Egyes fedőlemezek a földelő kapcsolóval reteszelhetők, és speciális dupla kábeltér fedlapok is használhatók duplakábeles bejövő vonalakhoz.

6. Nyomásjelző Általában nyomásjelzővel van felszerelve, amelyet egy nyomásmérő alkot. Ezenkívül elektromos érintkezők is biztosíthatók a nyomáscsökkenés jelzésére.

7. Kulcsos zár Kulcsos zárak megszakítókhoz, terheléskapcsolókhoz és földelőkapcsolókhoz szerelhetők fel. Felszerelhető reteszelő félig menedékházzal, amely alkalmas megszakítókhoz, terheléskapcsolókhoz és földelő kapcsolókhoz.

8. Ívmegszakító Minden gyűrűs hálózati egység felszerelhető ívlevezetővel. Ha belül ív keletkezik, az ívlevezetők automatikusan záródnak a bejövő perselyen, beleértve a D, DE és V modulokat, és minden kábelmodul felszerelhető ívlevezetővel. Az egységgel együtt kell rendelniük, és nem módosíthatják. Az ívoltó működése ezzel a módszerrel jelezhető, és az SF6 egység elektromos érintkezőit az elülső RMU mögötti terminálhoz kell csatlakoztatni.

● Séma példa

◆ 1. séma SA+CCF+

Szereljen fel villámhárítót a buszra, és hagyja bővíteni.

Megjegyzés: Az RMU egységek száma nem lehet kevesebb 3-nál.

◆ 2. séma CCF+

Szereljen be villámhárítót a bejövő vezetékbe és tartalék bővítést.

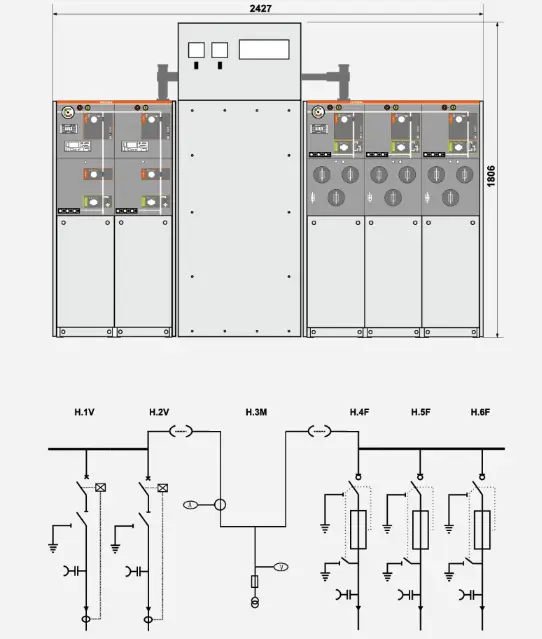

◆ 3. séma W+M+FFF

Nagyfeszültségű oldal számítás

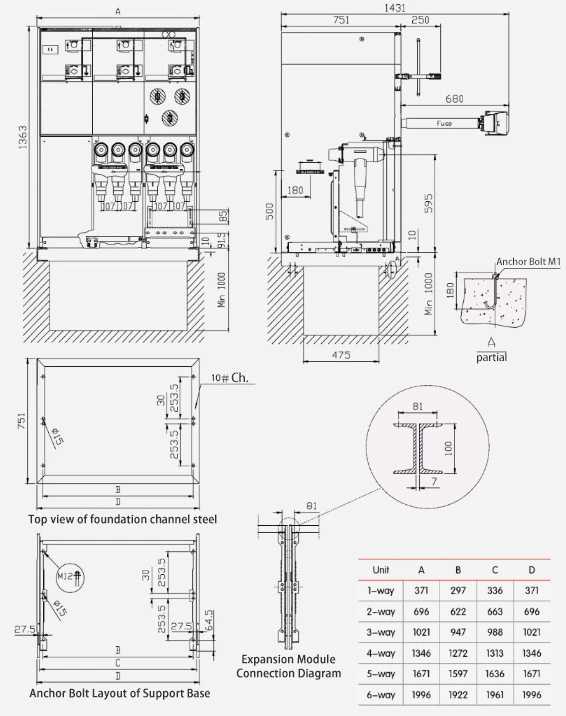

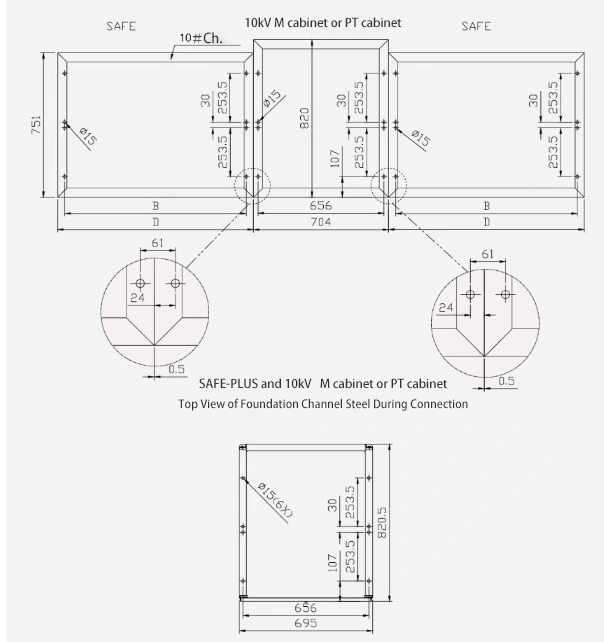

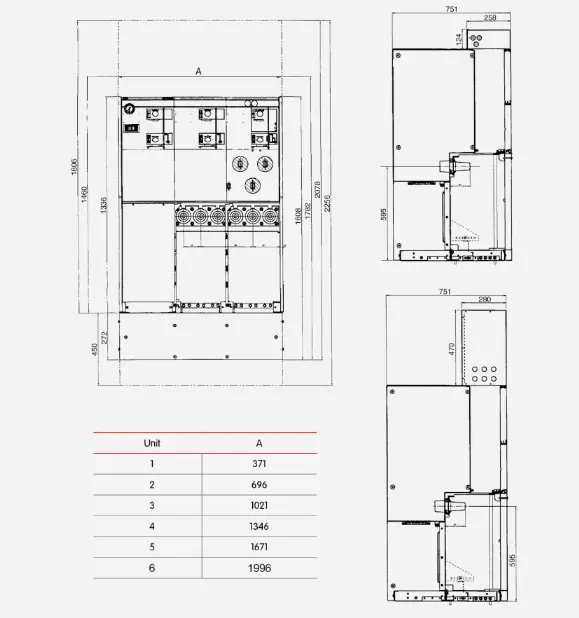

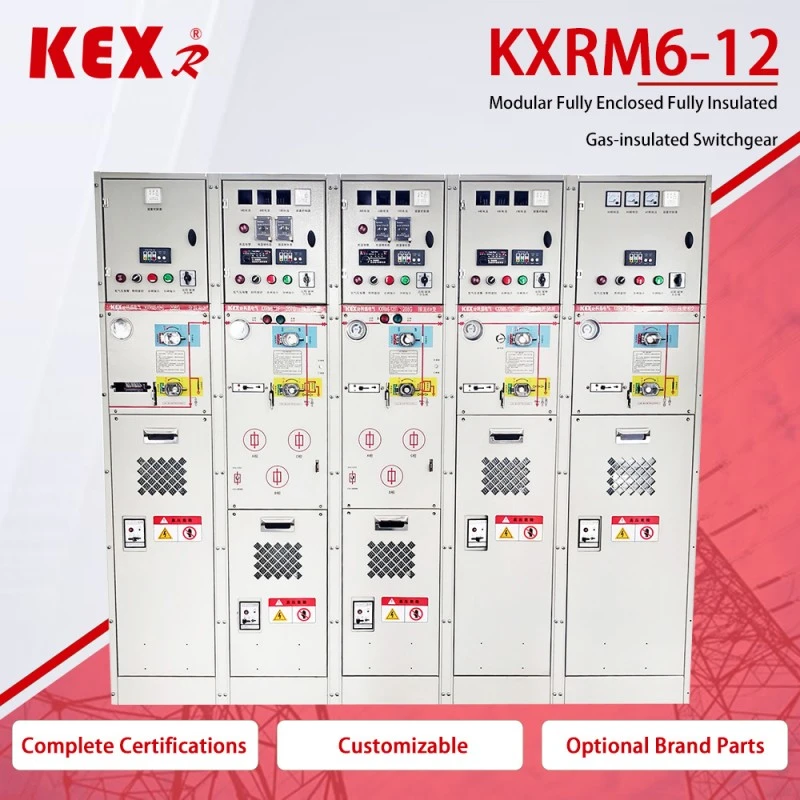

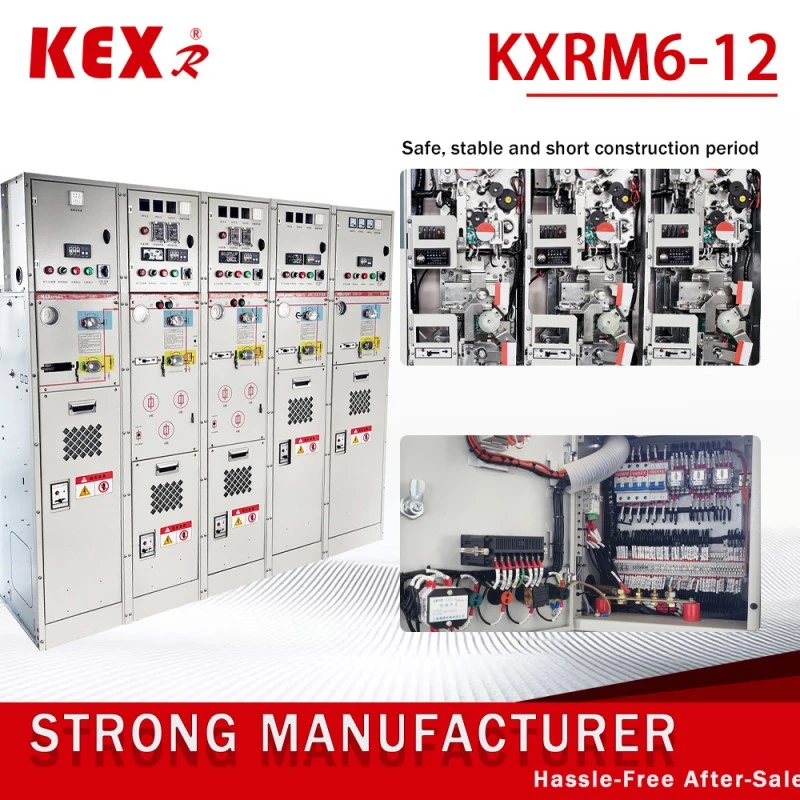

● A KXRM6-12 AIS egység szerkezeti és mérettáblázatai
