Hárompólusú Vcb

ZW7-40.5 típusú hárompólusú vcb A termék jellemzői

Rendkívül magas megbízhatóság

Teljesen karbantartásmentes a teljes élettartam alatt.

Magas mechanikai és elektromos élettartammal rendelkezik.

Az egész gép kis méretű, könnyű és könnyen telepíthető.

1.1 A ZW7-40.5 típusú hárompólusú vcb használati feltételei

¨ Környezeti hőmérséklet: -30℃～60℃；

¨ Magasság: kevesebb, mint 3000 m；

¨ Szél sebessége:≤34m/s；

¨ A kapcsoló- és vezérlőberendezésen kívülről érkező vibráció vagy talajmozgás figyelmen kívül hagyható.；

¨ szennyezési fokozat: Ⅳ；

¨ Tárolási hőmérséklet: -40 ℃ - 85 ℃.

1.2 A ZW7-40.5 típusú hárompólusú vcb műszaki paramétere

A megszakító fő műszaki paramétere

A megszakító fő műszaki paramétere

A megszakító felépítése és működési elve

A ZW7-40.5 hárompólusú vcb főként integrált mágneses pólusból, áramtranszformátorból, működtető mechanizmusból és dobozból áll. Ez a típusú megszakító miniatürizált, héja kiváló minőségű rozsdamentes acél dobozból készül. Az áramváltó a felhasználó igényei szerint választható.

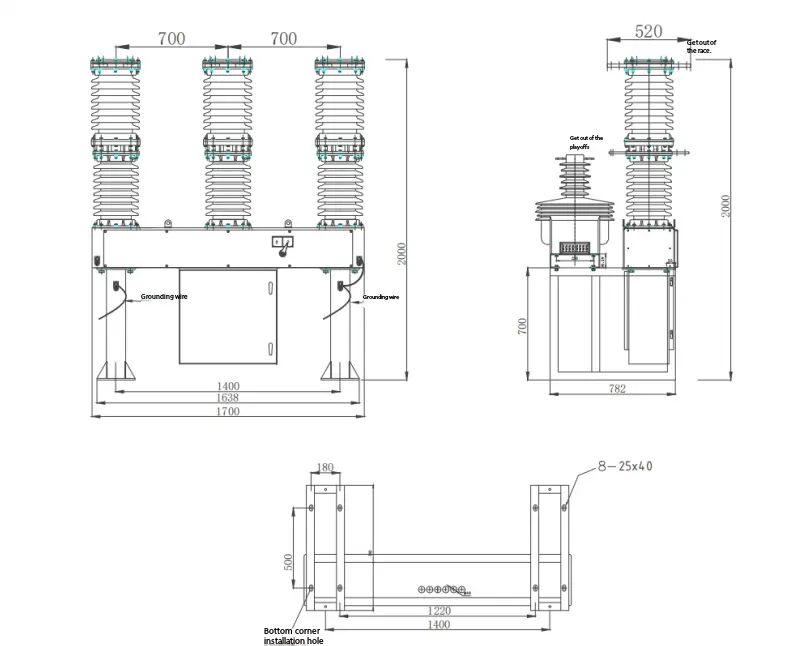

ZW7-40.5/megszakító vázlatrajza

ZW7-40.5 hárompólusú vcb és intelligens vezérlési kombinációja. A kapcsoló ki-be működése megvalósítható helyben, illetve a kommunikációs interfészen keresztül távolról is működtethető. A megszakító egyéb információi is továbbíthatók a vezérlőközpontba, a kommunikációs csatorna pedig lehet kábel, optikai szál, GPRS/CDMA, GSM stb.

A megszakító működési elve

3.1 Az ívoltás elve:

A ZW7-40.5 hárompólusú vcb vákuummegszakítót alkalmaz, és a vákuumot ívoltó és szigetelő közegként használják, amely rendkívül magas vákuumfokozattal rendelkezik. Ha a mozgó és statikus érintkezőket a működtető mechanizmus hatására elektromos árammal kikapcsolják, az érintkezők között vákuumív keletkezik. Ugyanakkor az érintkezők speciális szerkezetének köszönhetően az érintkezők közötti résben megfelelő hosszirányú mágneses tér is keletkezik, amely elősegíti, hogy a vákuumív diffúz maradjon, és az ív az érintkezési felületen egyenletesen eloszlik, így az alacsony ívfeszültség megmarad. Amikor az áram természetesen átlépi a nullát, a maradék ionok, elektronok és fémgőz mikroszekundumos időn belül egyesülni vagy kondenzálható az érintkezési felületen és az árnyékoláson. Mivel a hosszirányú mágneses mezőt a vákuumív szabályozására használják, a vákuum-megszakító erős és stabil képességgel rendelkezik az áram megszakítására.

3.2 Elektromos energiatárolás: A motor a kimenő nyomatékot a mechanizmus fogaskerekére hat, és továbbítja az orsón lévő nagy lánckerékhez, így forog a hajtókar, és a zárórugó energiát tárol. Amikor a forgattyúkaron lévő csavar megnyomja a menetkapcsolót, a motor áramellátása megszakad, és a rugós energiatárolás befejeződik.

3.3 Kézi energiatárolás: Ennek a forgó mechanizmusnak a kimenő tengelye továbbítja a forgatónyomatékot a nagy fogaskeréknek, amely teljesen össze van kapcsolva a kis fogaskerékkel a kimenőtengely fogaskerekén keresztül, ezáltal a forgattyúkart forgásra készteti, így a záró spr energiát tárolhat.

A záró elektromágnes 3,4O működése: miután a mechanizmus megkapta a zárójelet, a záró elektromágnes mozgó vasmagja felfelé mozdul, a záró kioldókart megnyomva felfelé mozog, így a záró féltengely az óramutató járásával ellentétes irányba forog. Oldja fel a záróretesz kényszerét. Ugyanakkor a záró retesz az óramutató járásával ellentétes irányba forog a görgő nyomása alatt, felszabadítva az energiatároló karbantartást. A főtengelyen lévő bütyök a zárórugó összehúzó ereje miatt ütőerőt hoz létre, és a kézi energiatároló tengelyen (vagyis a kimenő tengelyen) lévő lengőkarba ütközik, ami a hajtókaron keresztül a kapcsolóhoz kerül, ezzel befejezve a zárási műveletet.

3.5 Kézi működtetés: Ha a záró féltengelyre szerelt váltóvilla az óramutató járásával ellentétes irányba forog, a záró féltengelyt az óramutató járásával ellentétes irányba forog. Annak érdekében, hogy ugyanazt a hatást érje el, mint a záró elektromágnes működése.

3.6 Újrazárási művelet: miután a mechanizmus felszabadítja az energiatároló rugó energiáját, befejezi a zárási műveletet. Záró állapotban a mechanizmus ismét elvégzi az energiatárolási műveletet. Az energiatárolási művelet befejezése után a mechanizmus zárt energiatároló állapotba kerül, és a megfelelő jel vétele után a mechanizmus végrehajthat egy automatikus újrazárási műveletet.

3.7 A fékkioldó elektromágnes működése: miután a mechanizmus megkapta a fékkioldó jelet, a fékkioldó elektromágnes mozgó magja felfelé mozdul, megnyomva a fékkioldó kart, hogy felfelé mozogjon, így a fékkioldó tengely az óramutató járásával ellentétes irányba forog. Oldja fel a fék kioldó reteszén lévő kényszert. Ezzel egyidejűleg a görgő nyomására a fékkioldó retesz az óramutató járásával ellentétes irányba forog, a billenőkar pedig a kapcsolóban lévő egyes fékrugók tolóereje miatt az óramutató járásával ellentétes irányba forog, ezzel befejezve a fékoldási műveletet.

3.8 Kézi működtetés: Amikor a fékféltengelyre szerelt villa az óramutató járásával ellentétes irányban forog, a fékféltengelyt az óramutató járásával ellentétes forgásra hajtja, így ugyanazt a hatást váltja ki, mint a fékelektromágnes működése.3.8 Kézi működtetés: Amikor a fékféltengelyre szerelt villa az óramutató járásával ellentétes irányban forog, a fékféltengelyre szerelt villa az óramutató járásával ellentétes irányban forog, így a fékező féltengelyt az óramutató járásával ellentétes irányba forgatja. a fékelektromágnestől.

3.9 Túláram-kioldás: amikor a túláram-kioldásban lévő túláram tekercs átmegy a megadott kioldási áramon, az elektromágnes hat, és a tolórúd megnyomja a kioldókart. Fordítsa el a féltengelyt az óramutató járásával ellentétes irányba, oldja fel a fékreteszre nehezedő kényszert, így a fékelektromágnes működésével megegyező hatást kelt, és fejezze be a megszakító túláram kioldását.

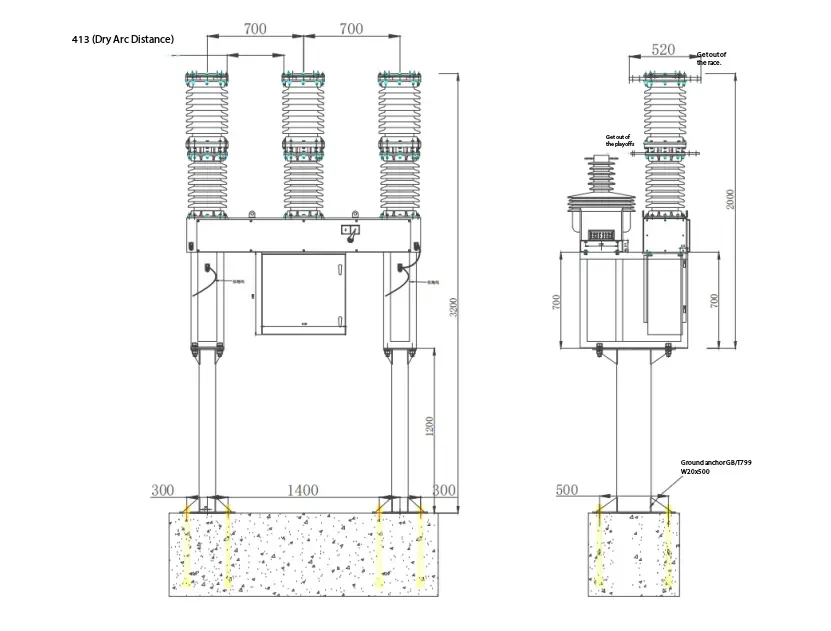

Hárompólusú vcb telepítési diagram
