Földalatti transzformátor

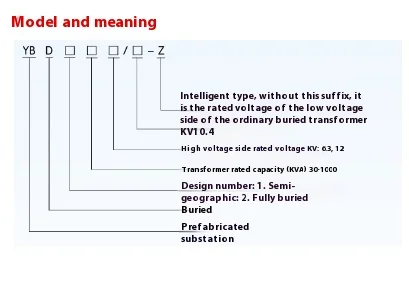

● Modellleírás

● Fő jellemzők

▶ Rejtett formatervezés: Az YBD-12 típusú földalatti transzformátor fő tápegységének fő berendezése

a föld alatti eltemetve, hogy csökkentsék a talajterület megszállását.

▶ Tájregráció: Az YBD-12 típusú földalatti transzformátor felületi részét zöldítés, szobrászat vagy művészet díszíti, hogy a környező környezettel koordinálódjon.

▶ Magas biztonság: A földalatti szerkezet jobb védelmet nyújt és csökkenti az ember okozta károk kockázatát.

▶ Környezetvédelem és zajcsökkentés: A földalatti elrendezés hatékonyan csökkentheti a transzformátor működési zajának a környező területre gyakorolt ​​hatását.

▶ A hőeloszlás optimalizálása: Adjon meg speciális hőeloszlás -tervezést a földalatti berendezések normál üzemi hőmérsékletének biztosítása érdekében.

● Alkalmazási forgatókönyvek

A földalatti transzformátor nagyon alkalmas a következő alkalmakra:

◆ A városközpont

◆ Üzleti körzet

◆ nyilvános terek, például parkok és négyzetek.

◆ Csúcsminőségű lakossági közösség

◆ Történelmi és kulturális védelmi terület

◆ Turisztikai vonzerő

● A földalatti transzformátor szerkezeti összetétele

1. A föld alatti rész:

◆ Transzformátor test

◆ Magas és alacsony feszültségű kapcsolóberendezések

◆ Kábelcsatlakozási rendszer

◆ Szellőztető és hőeloszlású rendszer

◆ Vízelvezető és nedvességálló létesítmények

2.Mround Rész:

◆ Táj dekoráció (zöldítés, szobrászat, művészeti installáció stb.)

◆ Szellőző (rejtett formatervezés)

◆ Ellenőrizze a bejáratot

◆ Biztonsági figyelmeztető jel

● Az YBD-12 típusú földalatti transzformátor előnyei

◆ Javítsa a városi táj minőségét

◆ Mentse el az alapterületet

◆ Csökkentse az elektromágneses sugárzás befolyását

◆ Bővítse a berendezések élettartamát (stabilabb földalatti környezet)

◆ Csökkentse a látásszennyezést

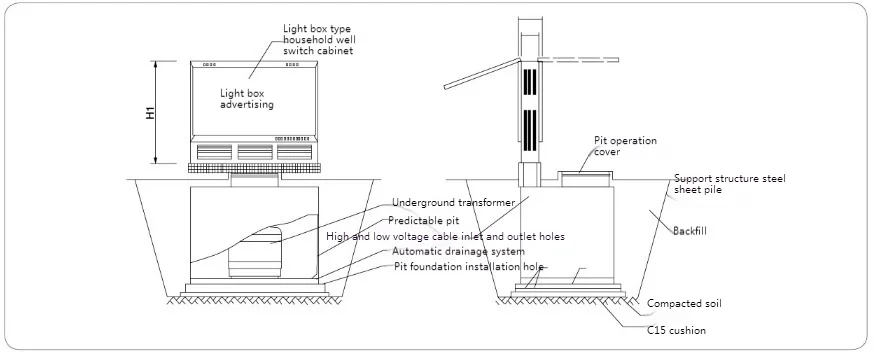

● Az YBD-12 típusú földalatti transzformátor telepítési diagramja

● Két tipikus séma tervezési rajzai

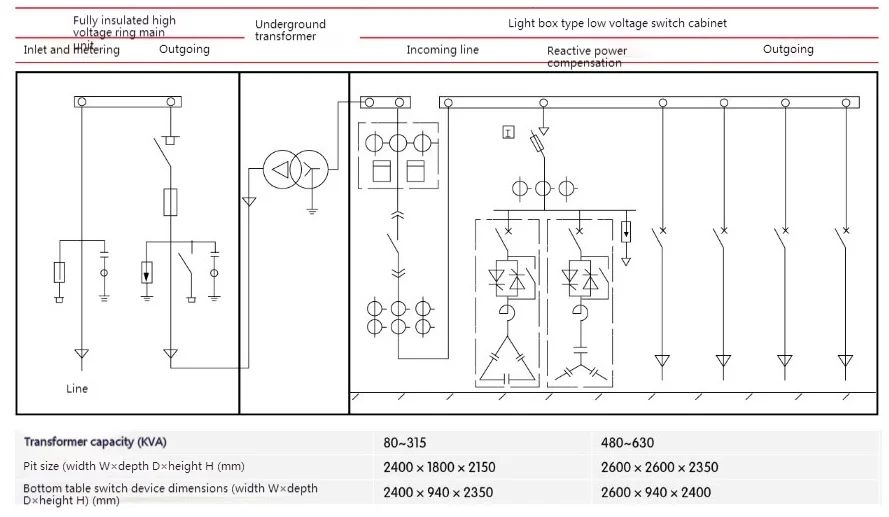

◆ HV gyűrűs hálózati szekrény+földalatti transzformátor+alacsony feszültségmérő ：

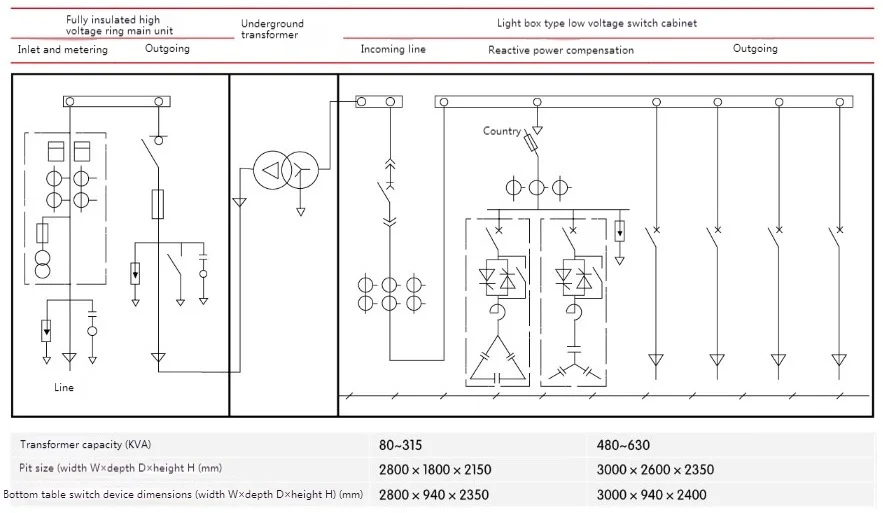

◆ HV gyűrűs hálózati szekrény+nagyfeszültségű mérés+földalatti transzformátor+LV adagoló ：
